齿轮连杆组合式钟表传动机构

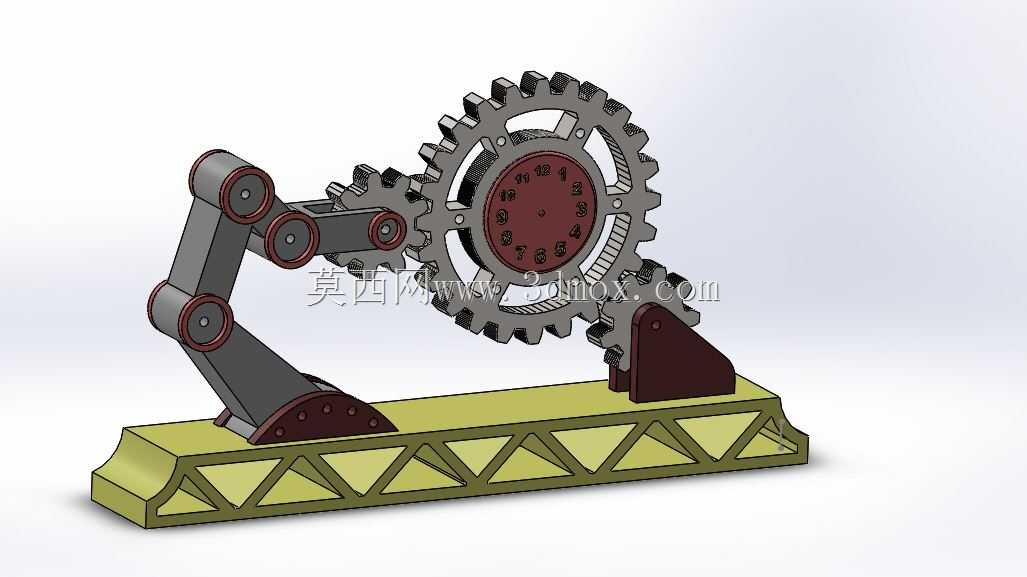

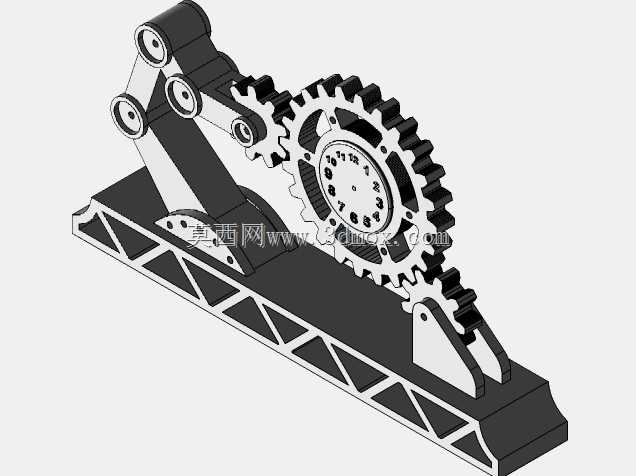

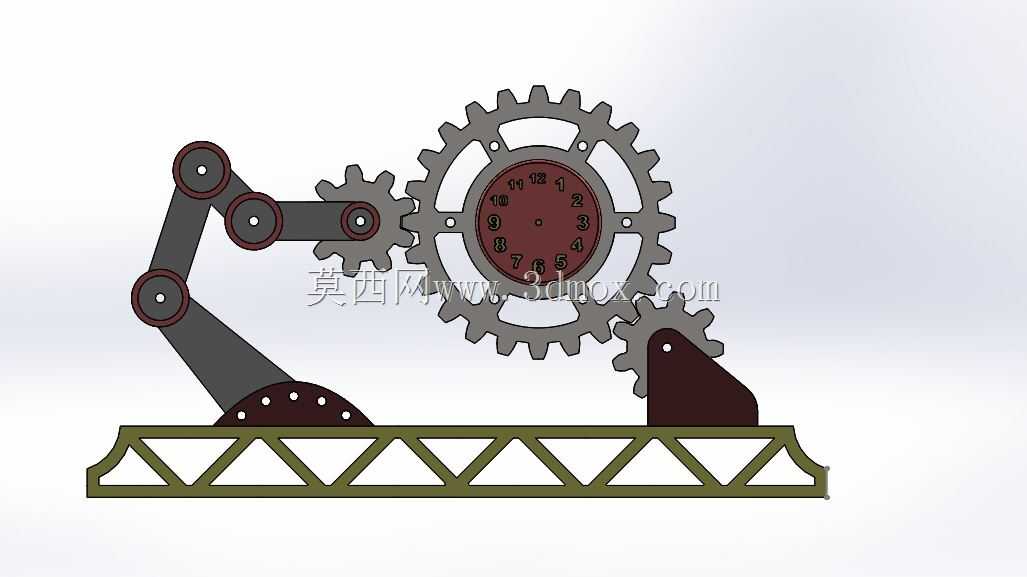

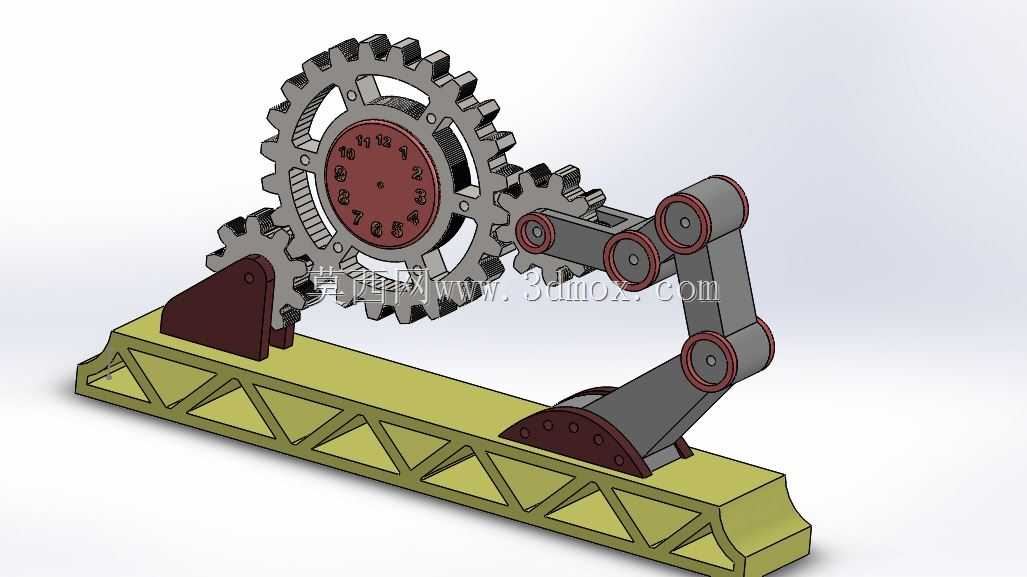

　　这套齿轮连杆组合机构，核心服务于机械钟表的走时传动链路，也可拓展用于低速演示类机械装置的动力传递场景。日常在机械座钟、工艺装饰钟表、教学演示教具中，这类结构承担着将动力源的匀速转动，通过定比传动传递至走时、擒纵机构的核心作用，区别于普通纯齿轮传动的钟表结构，这套方案加入了多铰点连杆组件，可在传动过程中实现特定的间歇动作输出，适配带动态装饰功能的工艺钟表需求。从功能特性来看，主传动大齿轮采用辐条式结构，轮齿为标准渐开线齿形，啮合侧隙控制在0.02-0.05mm区间，既保证传动过程无卡滞，也能将回程误差控制在钟表走时允许的精度范围内；中心红色轮毂区域预留了指针安装轴位，轴孔与输出轴采用H7/h6间隙配合，装配后径向跳动量不超过0.

　　01mm，满足指针走时的同轴度要求。配套的小齿轮组与主齿轮形成定传动比啮合，传动比根据走时轮系的转速需求匹配，可实现动力输入到输出的转速精准转换。多段连杆组件通过带衬套的铰点连接，每个铰点处都设置了限位轴肩，避免连杆运转过程中出现轴向窜动，连杆与齿轮的连接端采用偏心轴结构，可在齿轮转动时带动连杆完成预设轨迹的平面运动，既可以作为装饰性动态构件，也可拓展驱动附加的报时触发结构。底座采用桁架式镂空结构，在保证整体支撑刚度的前提下，大幅降低了机构整体重量，桁架的三角形筋格结构可抵消连杆运动过程中产生的交变振动，避免机构运转时出现共振偏移；底座两端分别设置了齿轮支撑座与连杆固定支座，支撑座与底座采用定位销加螺栓的连接方式，

　　安装时可通过定位销快速确定齿轮的中心距，保证齿轮啮合的中心距偏差在允许范围内，降低装配调试的难度。设计过程中，首先根据钟表走时的转速要求确定主副齿轮的模数与齿数，模数选用0.8的小模数齿轮规格，适配钟表类小尺寸传动的空间需求，齿宽设置为6mm，足够承受传动过程中的扭矩载荷，不会出现断齿或过度磨损的问题。连杆部分的长度参数经过运动学仿真验证，确保齿轮转动整周过程中，连杆不会与齿轮轮齿、底座结构发生运动干涉，每个铰点的转动副都预留了润滑脂存储槽，长期运转时可存储润滑介质，降低铰点的磨损速率，延长机构的维护周期。安装边界方面，整套机构的底座长度控制在180mm区间，宽度为60mm，整体高度（含主齿轮顶端）为120mm，

　　安装时底座预留了4个M3的安装螺孔，孔位距底座边缘10mm，可直接固定在钟表壳体的内部安装台面上，不需要额外设计转接支架；主齿轮的中心高度距底座安装面为75mm，刚好匹配常规钟表表盘的中心高度，安装指针后可保证指针与表盘的间隙均匀，不会出现刮蹭表盘的问题。实际应用中，这套机构可直接替换传统纯齿轮传动的钟表机芯传动部分，附加的连杆动态结构可提升工艺钟表的展示效果，在教学场景下，也可作为机械原理课程中齿轮传动、连杆机构组合应用的演示教具，直观展示定比传动与平面连杆运动的结合效果。结构上所有棱角处都做了R0.5的倒角处理，既避免装配时划伤操作人员，也能减少应力集中，提升构件的疲劳强度，长期反复运转不会出现应力开裂的问题。齿轮与连杆的材质可根据应用场景选择，普通民用工艺钟表可采用ABS工程塑料注塑成型，降低生产成本；高精度机械钟表可采用黄铜或不锈钢切削加工，保证传动精度与耐磨性能。
