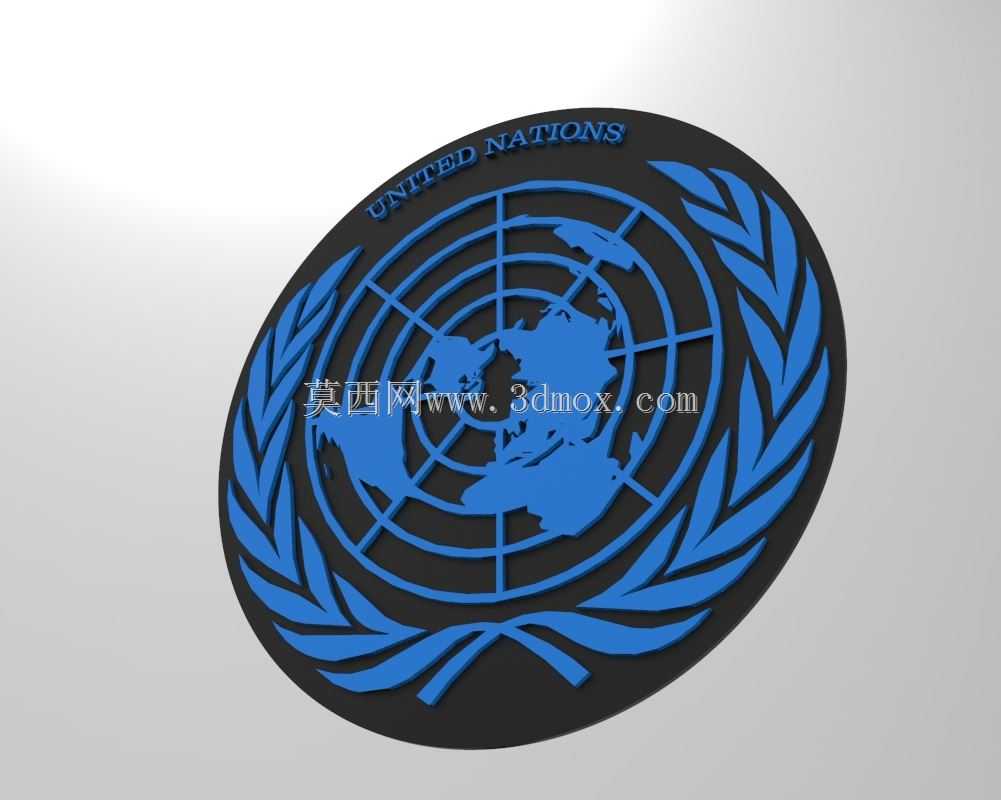

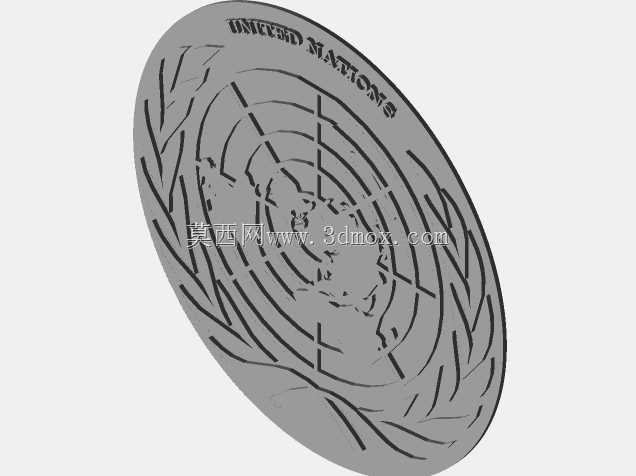

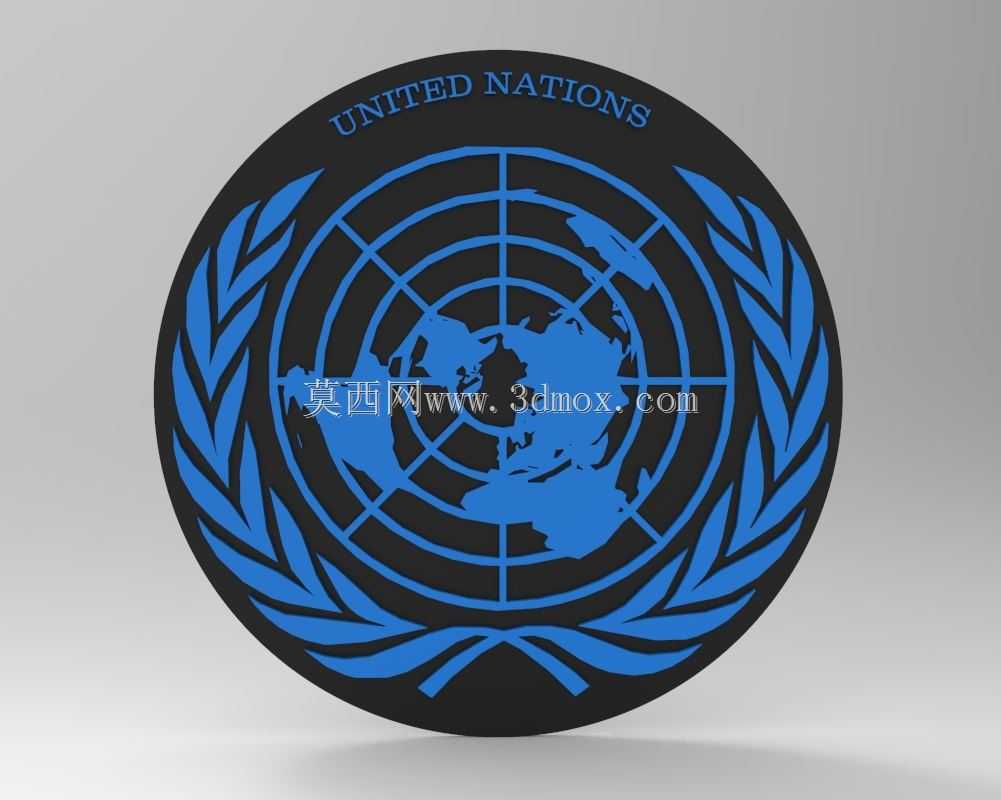

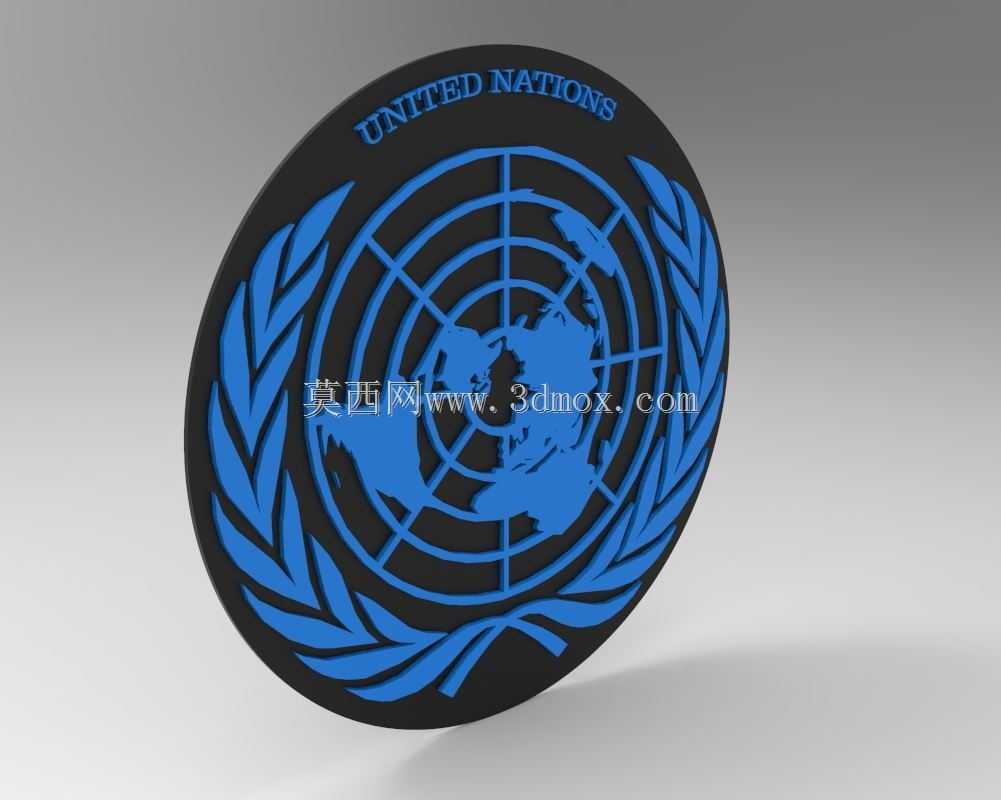

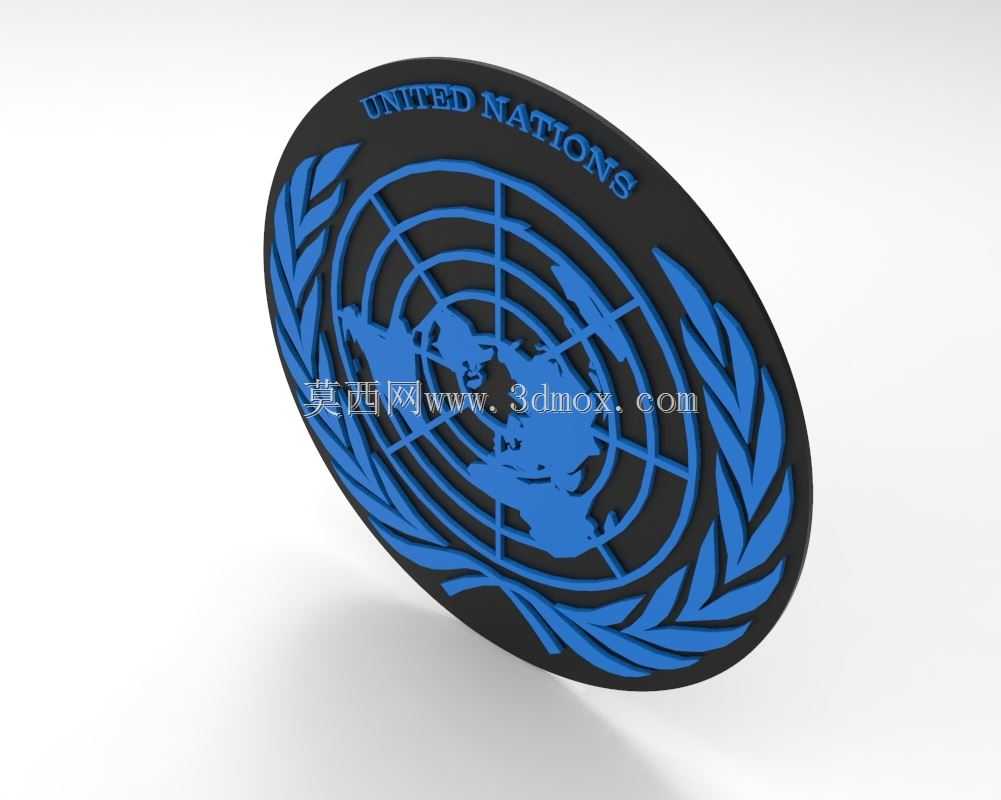

联合国徽章立体浮雕标识结构设计

　　这款立体标识的结构设计，最初是为了适配公共空间墙面嵌入式安装、外事活动展示台摆件、主题展陈装置的装饰构件需求，在做结构拆解前，首先要明确不同应用场景下的安装边界：如果是作为墙面嵌入式构件，整体厚度需要控制在12mm以内，背部预留3mm深度的背胶粘贴槽，边缘做0.5mm的圆角过渡，避免安装时剐蹭施工人员手部，同时适配常规亚克力、金属板材的激光切割加工公差；如果是作为桌面展示摆件，底部需要预留M4规格的螺纹安装孔，可直接搭配标准规格的金属支撑杆与底座连接，不需要额外做转接结构。

　　从设计思路上看，整个标识采用双层叠加的结构逻辑，底层为哑光黑色圆形基底，上层为蓝色浮雕图案层，两层之间通过0.2mm的定位凸台做装配限位，避免粘接或者激光焊接时出现图案偏移。图案部分的还原需要严格遵循官方标识的比例规范：橄榄枝部分的每一片叶片的弧度、相邻叶片的间隙都要和平面标识完全对应，建模时先绘制单片橄榄叶的轮廓草图，通过圆周阵列的方式排布在基底两侧，阵列时要注意叶片从底部到顶部的尺寸渐变规律，靠近底部结饰位置的叶片宽度最大，向上延伸时叶片宽度逐步收窄，同时叶片的浮雕高度统一控制在1.5mm，既保证触摸时有清晰的立体感，又不会因为凸起过高在运输过程中出现磕碰掉角的问题。

　　中间的世界地图投影部分，采用方位角等距投影的轮廓还原，建模时需要将平面矢量图导入草图环境，先勾勒出大陆板块的整体轮廓，再绘制覆盖在地图上的经纬线网格，经纬线的线宽统一为0.8mm，浮雕高度和橄榄枝部分保持一致，避免出现高低差导致的视觉不协调。顶部的弧形文字“UNITED NATIONS”，采用弧形文字排布工具，沿着基底顶部的内圆弧做均匀分布，文字的浮雕高度同样和其他图案元素齐平，文字的笔画深度做0.3mm的下凹处理？不对，是和图案层一体凸起，文字的笔画宽度控制在0.6mm，保证小尺寸加工时不会出现笔画粘连的问题。

　　实际应用中，这款标识构件除了常规的展示用途，还可以适配不同的加工工艺：如果采用3D打印加工，整个模型的最小壁厚控制在1.2mm以上，所有凸起结构都做0.2mm的拔模斜度，方便打印完成后去除支撑结构，不会破坏图案细节；如果采用金属冲压加工，需要在浮雕图案的边缘做微小的圆角过渡，避免冲压时出现应力集中导致的板材开裂；如果采用亚克力粘接工艺，两层结构的粘接面要做表面磨砂处理，提升粘接剂的附着强度，避免长期使用出现层间脱落。

　　在安装适配性上，除了背部的背胶槽和底部的安装孔，标识的整体外圆直径可以根据实际使用场景做等比例缩放，缩放时所有图案元素的尺寸、浮雕高度都要按比例同步调整，比如当外圆直径缩小到50mm作为胸牌构件使用时，浮雕高度要同步降低到0.8mm，经纬线的线宽缩小到0.4mm，保证缩小后的图案依然清晰可辨，不会因为尺寸过小出现细节糊成一团的问题。另外，考虑到户外使用的场景，整个标识的边缘做一圈0.3mm高度的围边，可以阻挡雨水顺着图案缝隙渗入粘接层，提升户外使用的耐候性，围边的高度略低于浮雕图案的高度，不会在正面观察时遮挡图案细节。

　　建模过程中，所有的草图元素都做全约束处理，避免后续修改尺寸时出现图案变形，圆周阵列的元素要和整体基准轴做完全关联，保证图案的对称性，不会出现左右橄榄枝不对称、经纬线偏移中心的问题。图案层和基底的装配采用间隙配合，单边间隙控制在0.05mm，既可以轻松完成装配，又不会出现装配后松动错位的问题。
