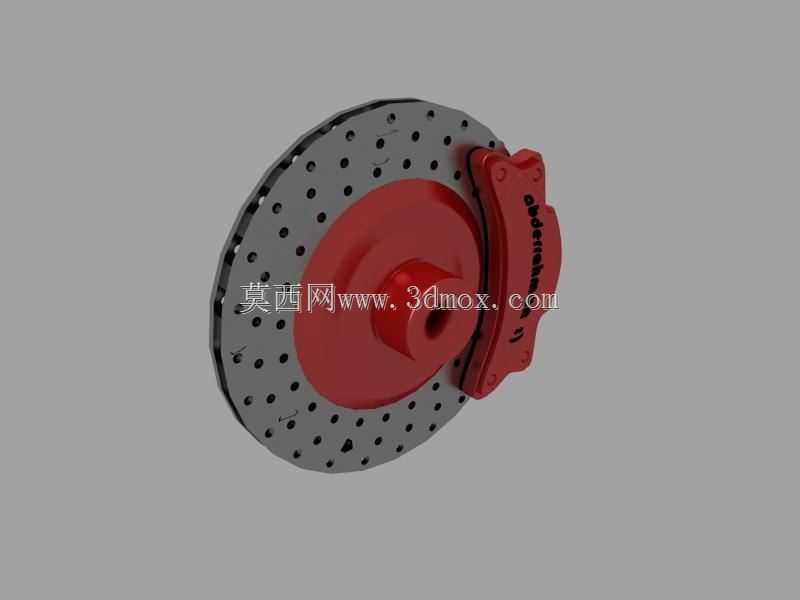

汽车通风盘式制动卡钳刹车盘总成

　　这套盘式制动总成是乘用车行车制动系统的核心执行部件，日常行驶过程中所有减速、驻车辅助的制动力都需要通过这套部件最终作用到车轮端，不管是城市道路频繁启停的跟车工况，还是山区长下坡的持续制动场景，或是高速行驶的紧急制动需求，这套部件的结构可靠性直接决定整车的行驶安全边界。从结构设计来看，制动盘采用通风式结构，盘体圆周均匀排布贯通式散热孔，两层摩擦盘面之间预留规整的通风流道，车辆行驶时车轮带动制动盘旋转，会在流道内部形成持续的离心气流，把制动过程中摩擦产生的热量快速带出盘面，避免长时间制动导致摩擦片热衰减、制动力矩下降的问题，相比实心制动盘，持续制动工况下的盘面温度可以降低30%以上，有效提升连续制动的稳定性。

　　卡钳采用浮动式单活塞结构设计，卡钳本体通过导向销与转向节侧的安装支架连接，制动时活塞推动内侧摩擦片压向制动盘内侧摩擦面，反作用力会带动卡钳本体沿导向销轴向滑动，让外侧摩擦片同步压向制动盘外侧摩擦面，两侧摩擦片均匀夹紧制动盘，通过摩擦力将车轮的转动动能转化为热能散出，实现车辆减速。这种浮动式卡钳的结构相比对置活塞卡钳结构更紧凑，轴向安装尺寸更小，对轮辋内部的空间占用更低，适配绝大多数前置前驱家用乘用车的前轮安装空间，同时零部件数量更少，后期维护更换摩擦片的操作更简便，日常维保成本更低。设计过程中首先明确了安装边界参数：制动盘的中心定位孔与轮毂轴头的配合公差采用H7/h6的间隙配合，保证制动盘安装后与轮毂的同轴度，避免高速制动时出现方向盘抖动的问题；制动盘的安装螺栓孔节圆直径匹配主流A级乘用车的轮毂安装尺寸，不需要额外改装转接法兰就可以直接适配同规格的车型轮毂单元；卡钳的安装支架定位孔距严格对应转向节上的预装凸台位置，安装时只需要将支架对准凸台拧入固定螺栓即可完成定位，不需要现场配做安装孔，降低装配误差。摩擦片的摩擦面弧度与制动盘的外圆周弧度完全匹配，摩擦片与制动盘之间的初始间隙控制在0.1mm到0.2mm之间，既可以保证非制动状态下摩擦片不会拖磨制动盘造成不必要的动力损耗和异常磨损，又能保证制动时踏板的虚位行程在合理范围内，踩下制动踏板后可以快速获得制动力响应。卡钳本体的侧面预留了放气螺钉的安装位置，

　　装配完成后可以通过放气螺钉排出制动管路内部的空气，避免空气可压缩性导致的制动踏板偏软、制动力传递滞后的问题；卡钳内侧的活塞密封圈采用异形截面设计，除了密封制动液防止泄漏之外，还可以在制动解除时带动活塞回位，自动补偿摩擦片磨损产生的间隙，在摩擦片全生命周期内都不需要人工调整制动间隙。制动盘的摩擦面粗糙度设计要求控制在Ra1.6到Ra3.2之间，既可以保证摩擦片与盘面的摩擦系数稳定，又不会因为粗糙度过高导致摩擦片异常磨损、制动时产生异响；盘面的端面跳动量严格控制在0.05mm以内，避免高速制动时制动盘与摩擦片周期性接触产生制动抖动。从实际应用场景来看，这套制动总成可以覆盖1.6L到2.0L排量的家用乘用车前轮制动需求，

　　额定工作制动压力可以达到10MPa，对应的单轮最大制动力矩可以满足整备质量1.5吨以内车辆的制动法规要求，不管是日常城市通勤的频繁点刹，还是高速行驶的全力紧急制动，结构强度都可以承受对应的载荷，不会出现制动盘开裂、卡钳断裂的失效问题。设计时还考虑了不同工况下的热膨胀量匹配，制动盘采用灰铸铁材质，卡钳采用球墨铸铁材质，两种材料的热膨胀系数接近，长时间制动导致部件升温时，不会因为热膨胀量差异导致卡钳卡滞、摩擦片拖磨的问题。另外，卡钳本体的外侧做了加强筋结构设计，在保证整体刚度满足制动时夹紧力要求的前提下，尽可能降低卡钳的自身重量，减少簧下质量，提升车辆的悬挂响应性能。制动盘的散热孔采用斜向排布设计，相比直孔设计可以进一步提升通风散热的效率，同时可以减少制动过程中产生的磨屑在孔内堆积，避免磨屑卡在摩擦片与盘面之间造成盘面异常刮伤。
