气动卡钳式盘式制动装置结构设计

　　这套卡钳式盘式制动结构，在工业传动、行走设备的减速与驻车场景中有着极高的适配性，不管是中小型自动化输送线的从动轮制动、轻型工程机械的行走轮驻车，还是专用设备的旋转轴紧急制动，都能通过紧凑的结构实现稳定的制动力输出。不同于常见的液压制动卡钳，这款结构采用气动驱动的夹紧逻辑，无需配套复杂的液压站与油路管路，仅通过常规工业压缩空气即可完成动作，在洁净度要求较高的轻工生产线、食品加工输送设备场景中，能彻底规避液压油泄漏带来的污染风险，同时气动响应速度更快，适合需要频繁启停、快速制动的工位。

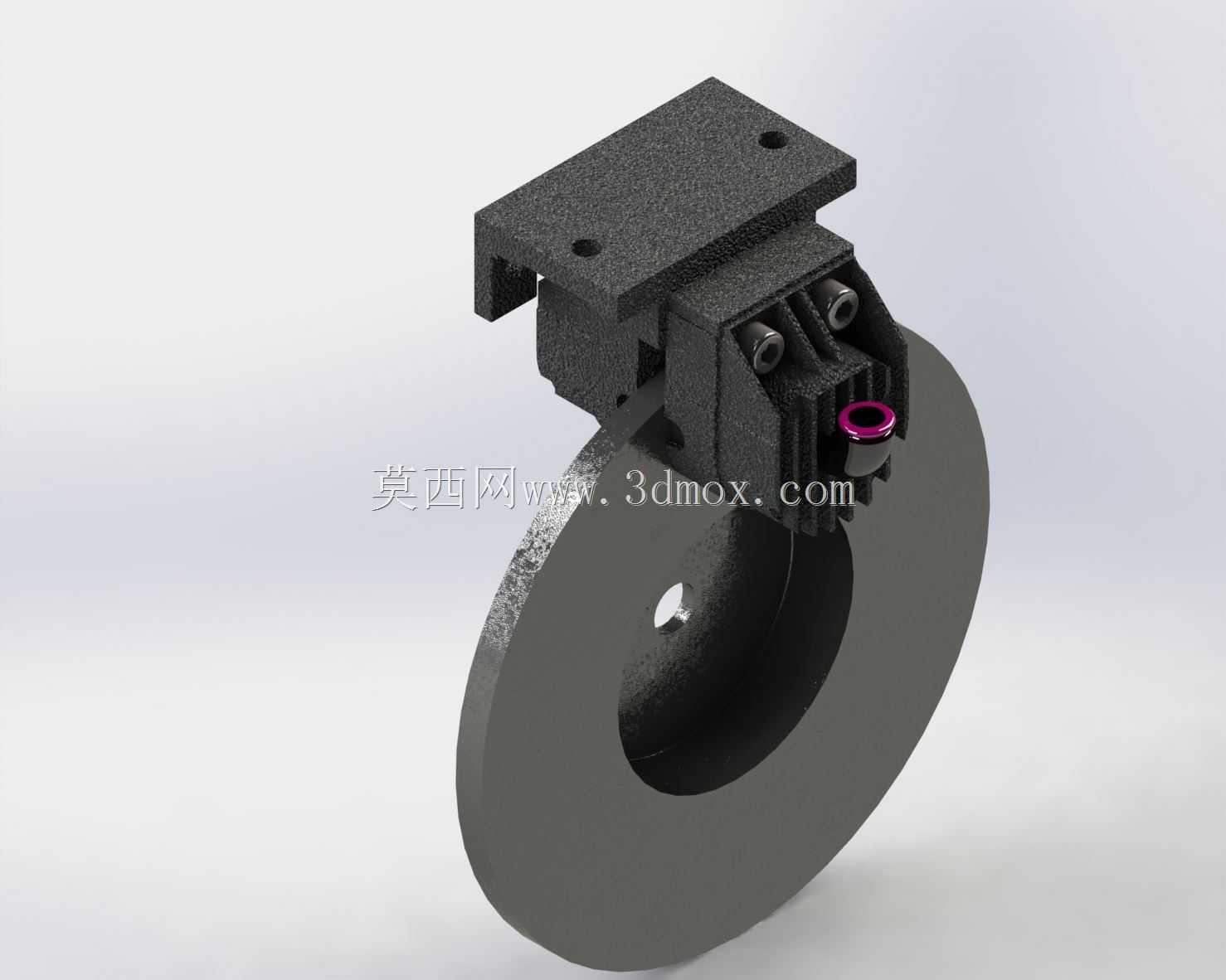

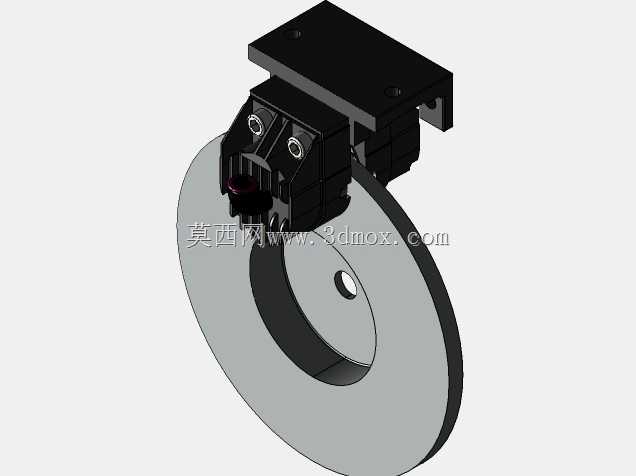

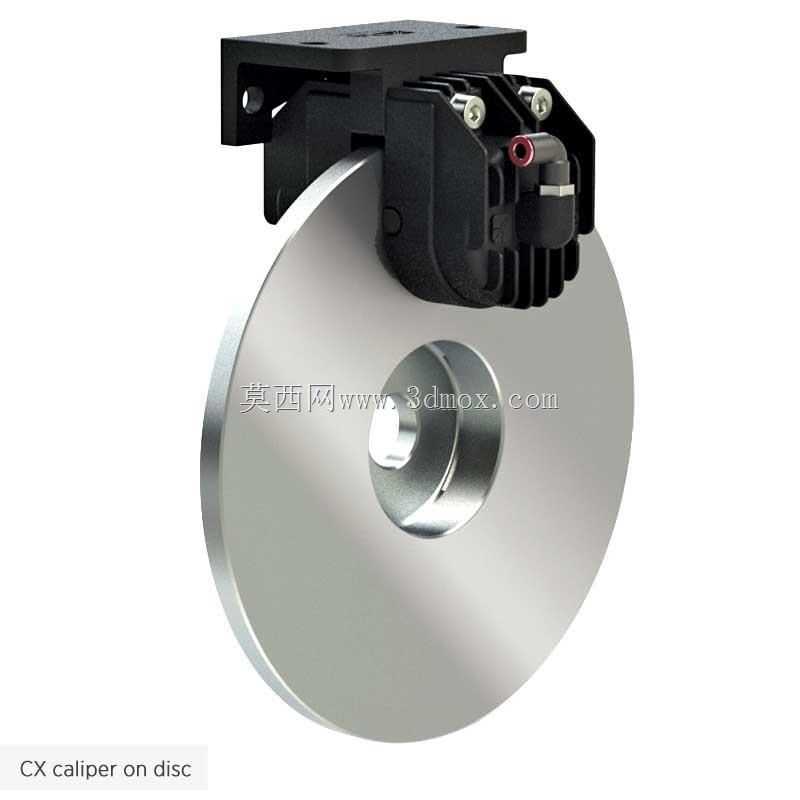

　　从结构设计逻辑来看，卡钳主体采用分体式夹臂结构，安装基座上方预留了标准化的安装孔位，可直接适配多数设备的安装法兰面，不需要额外设计转接支架，安装时仅需将制动盘预先固定在旋转轴端，调整卡钳位置使制动盘完全处于两片摩擦片的中间间隙内，保证两侧摩擦片与盘面的平行度误差控制在0.1mm以内，即可避免制动时出现偏磨、异响的问题。卡钳内部的活塞行程经过精准匹配，单侧摩擦片的磨损补偿行程预留充足，日常维护时仅需更换摩擦片即可，不需要整体拆解卡钳主体，大幅降低了运维的时间成本。

　　制动盘采用整体式合金钢加工而成，中心轴孔与键槽的配合公差按照过渡配合设计，可与常规输出轴直接装配，盘面的平面度、端面跳动公差都控制在较高精度范围内，高速旋转时不会出现偏摆抖动的问题，盘面表面做了硬化处理，耐磨性能优于普通铸铁制动盘，在频繁制动的工况下使用寿命更长。卡钳上的气动接口采用标准内螺纹设计，可直接对接常规气动快插接头，气路连接时无需额外加工转换接头，进气侧内置了小型缓冲结构，制动动作时不会出现刚性冲击，既能避免摩擦片瞬间抱死损伤盘面，也能降低制动瞬间的噪音传递。

　　安装边界方面，整套结构的轴向安装尺寸非常紧凑，卡钳主体突出安装面的高度经过优化，不会与周边的传动部件、防护结构产生干涉，对于安装空间受限的小型设备来说，不需要额外预留过大的安装空位。制动盘的外径与厚度经过匹配计算，在保证制动力矩满足需求的前提下，尽可能控制了转动惯量，不会给驱动端增加额外的负载，对于伺服驱动的高精度旋转工位来说，较小的转动惯量也能提升位置控制的精度，避免制动时出现过冲的问题。

　　实际使用过程中，这套制动结构的制动力矩可通过输入气压进行线性调节，针对不同负载、不同转速的工况，只需要调整供气压力即可匹配对应的制动力，不需要更换摩擦片或者调整弹簧预紧力，适配性非常灵活。卡钳的夹臂采用高强度铸钢材质，刚性充足，在最大制动力输出时不会出现夹臂变形张开的问题，能保证两侧摩擦片均匀压在制动盘面上，制动力输出稳定无衰减。摩擦片采用无石棉耐磨复合材料，摩擦系数稳定，在常温到中温的工况区间内不会出现摩擦系数大幅波动的问题，即使长时间连续制动产生一定温升，也能保持可靠的制动效果，不会出现制动失效的风险。

　　在结构细节处理上，卡钳的外露部件都做了防锈处理，在常规工业车间的湿度环境下不会轻易出现锈蚀卡滞的问题，活塞部位配套了防尘密封圈，能阻挡车间内的粉尘、碎屑进入活塞腔，避免活塞卡滞导致的制动拖滞、回位不良问题。制动盘与轴的配合位置设计了轴端挡圈的安装槽，装配后可通过轴端挡圈完成轴向定位，不需要额外设计轴向锁紧结构，简化了装配流程。整套结构没有复杂的异形零件，多数零部件都可通过常规机加工工艺完成生产，加工成本可控，对于设备厂商来说，不管是小批量定制配套还是大批量装机使用，都有不错的成本优势。
