箱式双联齿轮传动装配结构设计

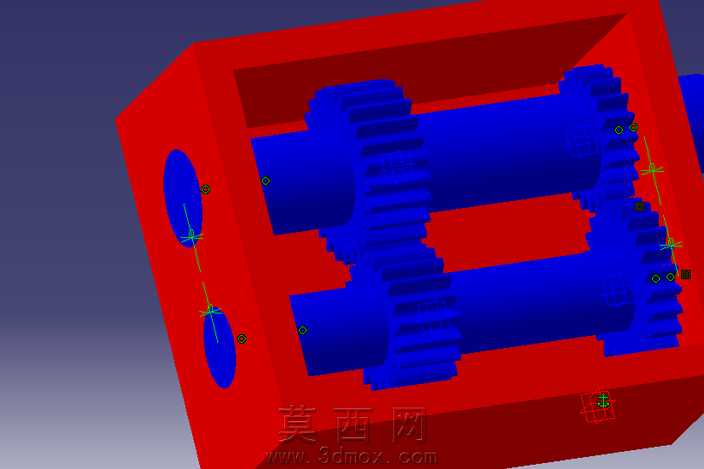

本作品为箱式齿轮传动装配结构，采用三维建模软件完成全参数化设计，整体结构包含红色封闭式箱体、两根平行布置的传动轴、两对啮合传动的圆柱齿轮，所有零部件均按照机械设计标准完成尺寸匹配与装配约束设置。建模过程中首先完成箱体基体的特征构建，通过拉伸、切除命令加工出轴孔、安装定位点位，箱体采用醒目的红色材质渲染，直观区分支撑结构与传动部件；随后完成传动轴与齿轮的参数化建模，齿轮部分严格按照渐开线齿廓参数生成齿形，保证齿距、模数、压力角等核心参数完全匹配，确保啮合传动无干涉，轴类与齿轮部件统一采用蓝色材质赋予，清晰呈现传动组件的布局关系。装配阶段采用自下而上的装配思路，先将传动轴通过同轴心约束与箱体轴孔完成定位，再将齿轮与对应轴完成轴向、周向约束，随后添加齿轮啮合配合关系，确保两对齿轮的传动比匹配准确，可实现完整的运动仿真效果，直观展示动力从输入轴传递到输出轴的完整过程。设计过程中重点校验了齿轮啮合侧隙、轴系轴向定位间隙、箱体与转动部件的安全距离，所有配合关系均符合实际机械装配工艺要求，既可以用于机械原理教学演示，帮助学习者理解定轴齿轮传动的布局与运动逻辑，也可作为小型减速装置的结构设计参考，模型结构完整，装配关系清晰，无多余特征与冗余约束，可直接用于装配干涉检查、运动仿真分析等后续工作，材质渲染区分度高，能够清晰展示各部件的位置与连接关系，完整还原了箱式齿轮传动装置的典型结构特征。
