柱销式弹性联轴器三维结构设计

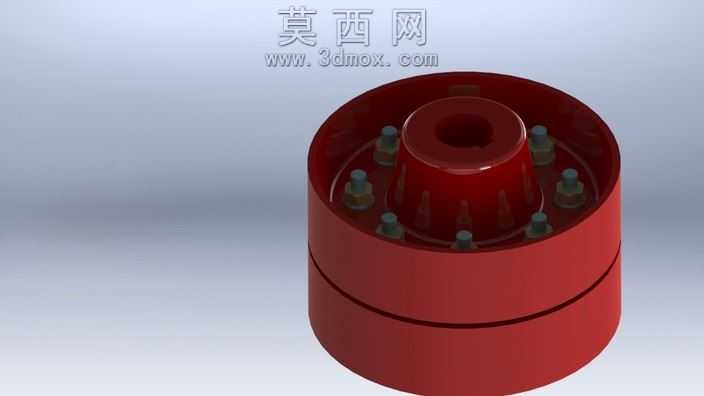

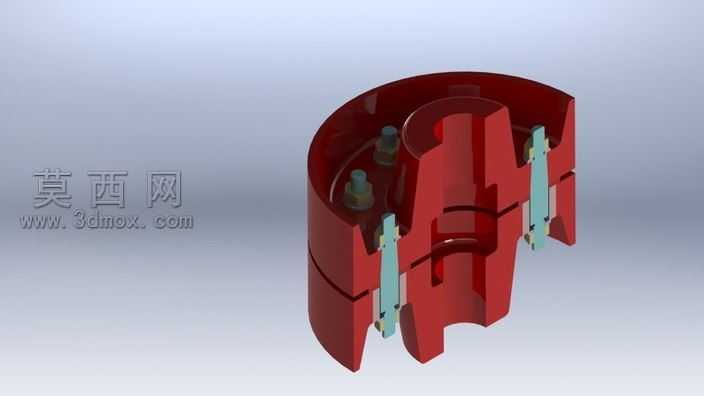

本作品为柱销式弹性联轴器的三维参数化设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计手册中弹性柱销联轴器的尺寸规范，对各组成部件进行独立特征建模后完成虚拟装配。模型主体为两个对称的半联轴器结构，外轮廓采用阶梯圆柱造型，中部设计有环形定位止口，保证两半联轴器装配时的同轴度精度，半联轴器的中心轴孔按照标准传动配合公差设计，可适配对应直径的传动轴，轴孔侧部预留键槽结构，用于实现轴与联轴器的周向固定，传递工作扭矩。半联轴器的端面上均匀分布有多个柱销安装孔，孔位沿圆周方向等角度排布，每个安装孔内设计有带弹性套的柱销结构，柱销端部设置有防松挡圈与锁紧螺母结构，模拟实际产品的装配固定逻辑，弹性套采用橡胶类弹性材质设计，可在传动过程中补偿两轴的相对偏移，同时起到缓冲吸振的作用。渲染阶段采用金属质感漆材质模拟联轴器的铸铁基体表面，表面做哑光红色漆层处理，还原工业产品的实际涂装效果，弹性套采用深绿色半透明橡胶材质，金属紧固件采用镀锌亮面金属材质，通过环境光遮蔽与全局光照渲染，清晰展现各部件的装配层次与结构细节。设计过程中重点考量了联轴器的传动可靠性，柱销的排布数量、直径参数均经过扭矩校核，半联轴器的轮毂厚度、外缘厚度均满足强度设计要求，环形定位止口的配合间隙设计合理，既保证装配定位精度，又预留了适当的安装调整余量，整体模型结构完整，无特征缺失与干涉问题，可用于机械原理教学演示、传动系统虚拟装配仿真、产品选型参考等场景，能够直观展现弹性柱销联轴器的内部构造与工作原理，帮助使用者理解挠性联轴器的补偿机制与扭矩传递路径。
