FDM型三维打印机十字形Y向运动安装板

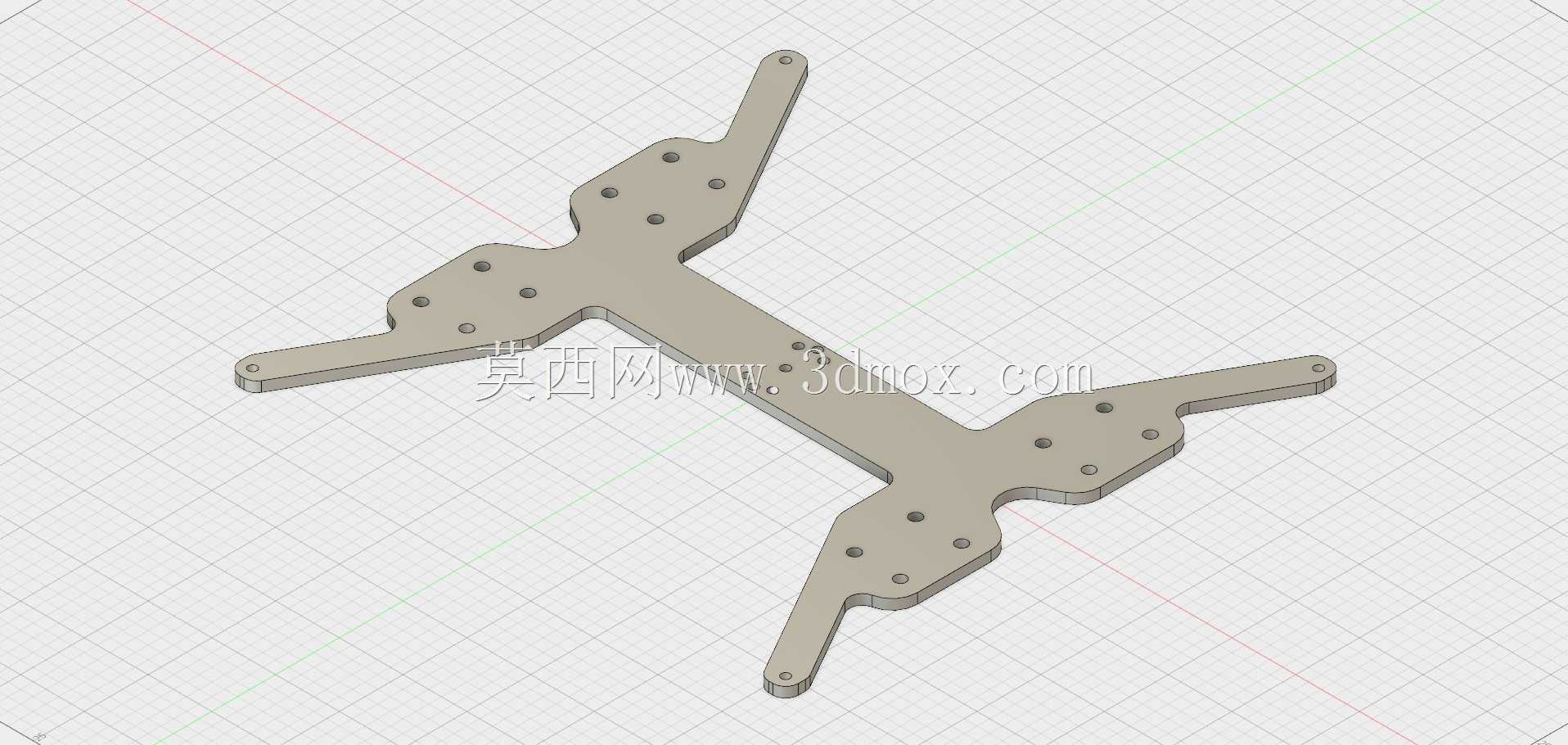

　　这款十字形结构板件是桌面级FDM三维打印机Y轴运动系统的核心承载安装件，日常在桌面级增材制造设备的传动布局里，这类板件直接决定了热床平台或者打印喷头Y向运动的稳定性，很多入门级DIY机型在组装时，Y轴安装板的平面度、安装孔位公差如果控制不到位，很容易出现运动卡顿、层纹错位、打印件翘边偏移的问题，不少新手玩家第一次组装机器时忽略板件的形位公差，后续调试很久都没法解决打印精度问题，本质就是核心承载板的设计或者加工精度没达标。从结构设计来看，这款板件采用四臂延伸的十字布局，四个延伸臂末端都预留了同步带轮或者直线导轨滑块的安装定位孔，中间的主体区域用来固定运动负载，不管是搭载热床组件还是挂载喷头模组，都能保证四个受力点的载荷均匀分布，

　　避免单侧受力导致的运动倾斜。设计时特意在每个臂的连接位置做了圆弧过渡处理，没有采用直角拼接的结构，这是因为直角位置在长期往复运动的交变载荷下很容易出现应力集中，尤其是采用亚克力或者PLA材质加工自制件的时候，直角位置的疲劳断裂风险很高，圆弧过渡能把局部应力分散到更大的区域，大幅提升板件的长期使用寿命。板件上的所有安装孔都做了沉头设计，安装时螺丝头可以完全埋入板件平面，不会突出表面刮蹭运动部件或者传动皮带，每个孔位的间距都严格匹配市面上主流的2020铝型材机架、MGN12直线导轨以及2GT同步带轮的安装尺寸，不需要二次打孔修改就能直接适配多数开源3D打印机的机架结构。从安装边界来看，这款板件的横向、

　　纵向延伸臂长度控制在200mm到220mm区间，适配打印尺寸200200mm到220250mm的桌面级机型，安装时需要保证板件上平面与导轨安装面的平行度公差控制在0.1mm以内，四个臂的安装孔同轴度偏差不能超过0.05mm，不然同步带运行时会出现跑偏、蹭边的问题，长期运行还会加剧皮带磨损。实际应用场景里，这类板件不仅可以用在常规的笛卡尔结构3D打印机上，经过简单的孔位调整也能适配部分CoreXY结构机型的Y轴运动承载，甚至不少小型激光雕刻机、数控点胶机的运动平台也会采用类似结构的承载板，核心逻辑都是利用十字四臂的对称结构保证运动时的受力平衡，减少高速运动时的抖动。设计时还特意在板件的非安装区域做了减重挖孔处理，

　　在不降低整体结构强度的前提下尽可能减轻板件自重，因为Y轴属于往复运动的轴系，运动部件的重量越轻，高速运动时的惯性就越小，加减速过程中就不容易出现丢步、过冲的问题，能有效提升打印速度和运动稳定性。很多人在设计这类板件时容易犯的错误是一味追求减重而挖掉过多材料，导致板件中间区域刚性不足，安装热床后出现中部下凹的问题，这款板的减重孔都分布在受力较小的臂部区域，中间承载区域保留了完整的平面，保证安装后的平面度不会因为负载出现形变。另外板件边缘都做了倒角处理，没有尖锐的毛刺棱角，组装时不会划伤操作人员或者传动线路，每个安装孔旁边都预留了走线槽位，方便固定热床或者喷头的加热线、温控线，避免运动时线路被拉扯或者卷入传动机构。从加工适配性来看，这款板件既可以采用3mm到5mm厚度的铝合金板材冲压或者激光切割加工，也可以用亚克力、碳纤维板材加工，甚至有DIY能力的用户也可以直接用FDM打印机自行打印制作，孔位的公差设计预留了0.2mm的安装间隙，不管是机加工件还是自制3D打印件都能顺利完成装配，不需要额外锉修。在实际设备运行过程中，这款Y形板需要承受运动部件的全部重量以及同步带的张紧拉力，所以材料选型上如果是商用机型建议选用6061铝合金材质，表面做阳极氧化处理提升耐磨和抗腐蚀性能，DIY自制的话建议选用PETG或者ABS材质打印，填充率不低于60%，保证足够的结构强度，避免长期运行出现形变。
