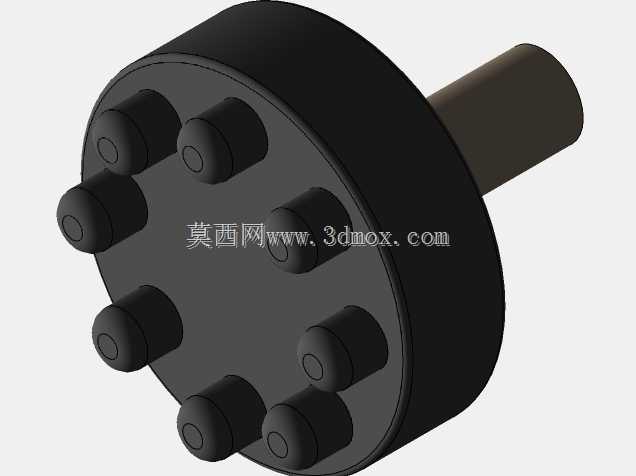

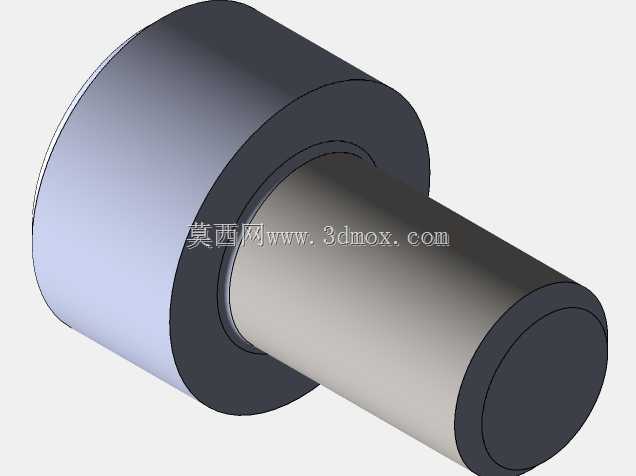

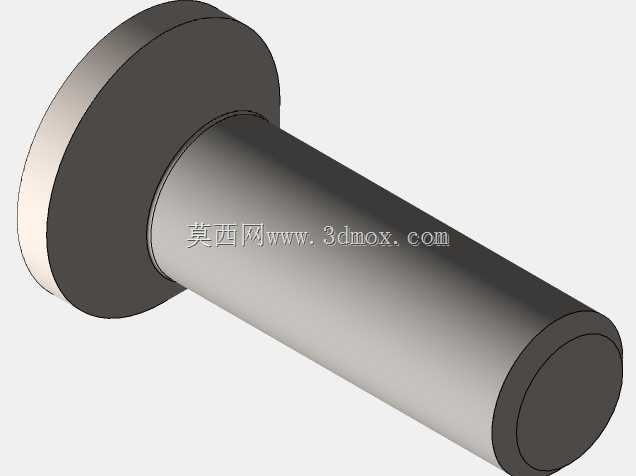

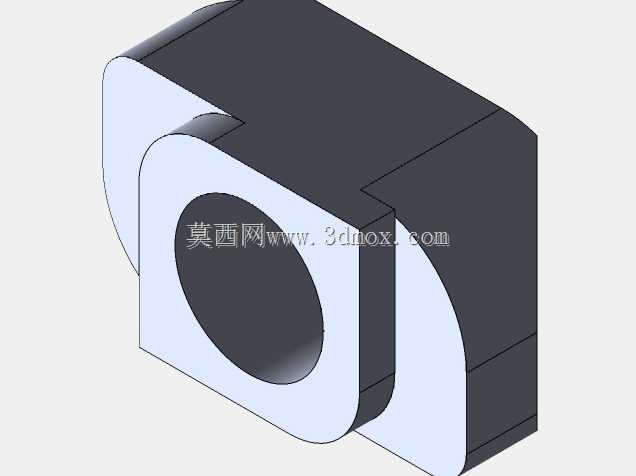

桌面级FDM熔融沉积成型3D打印设备结构

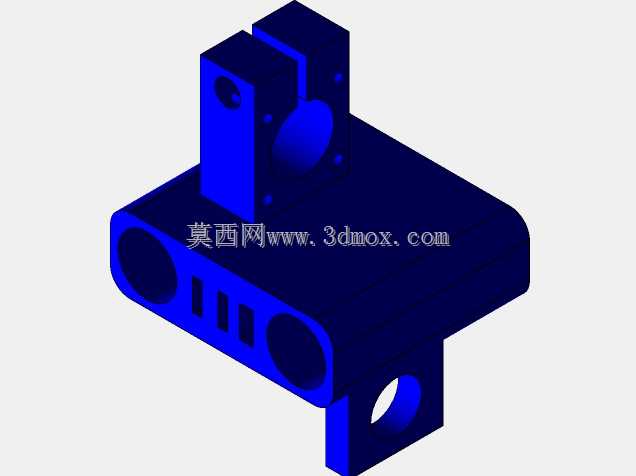

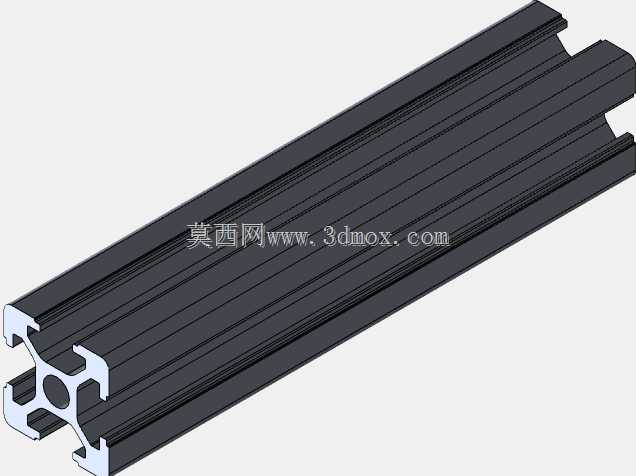

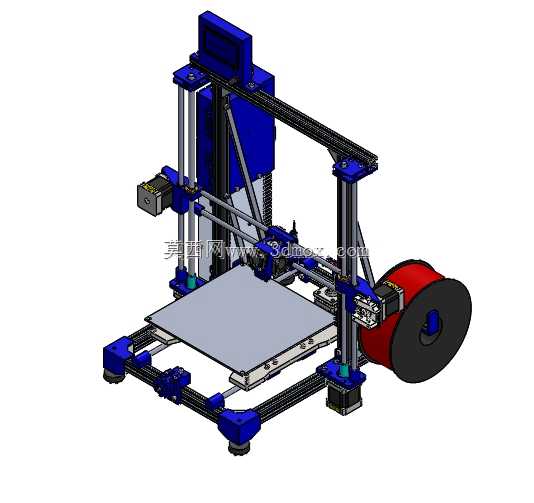

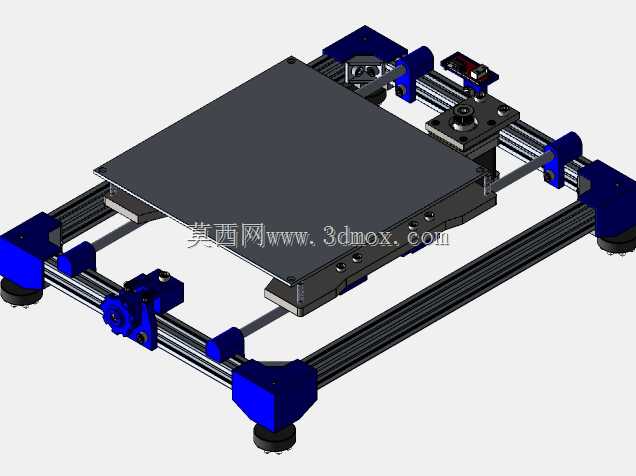

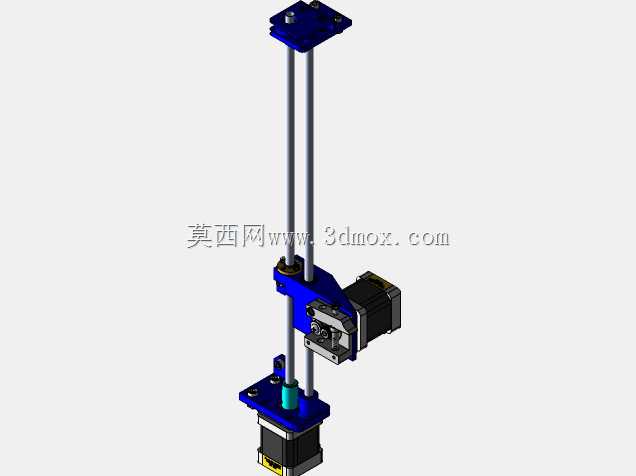

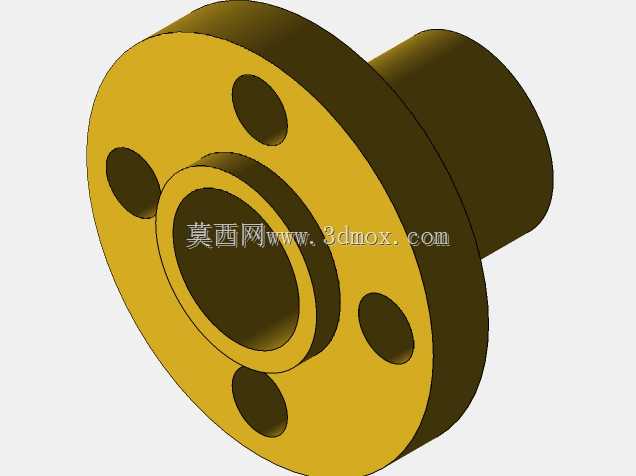

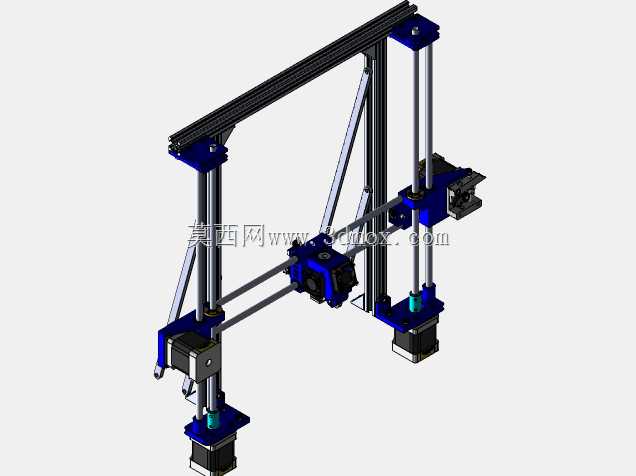

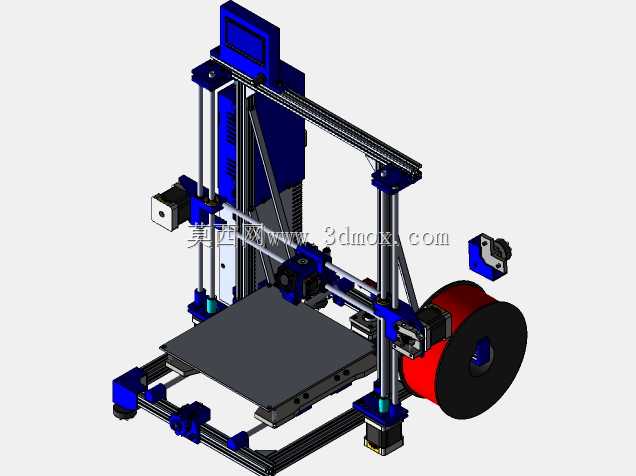

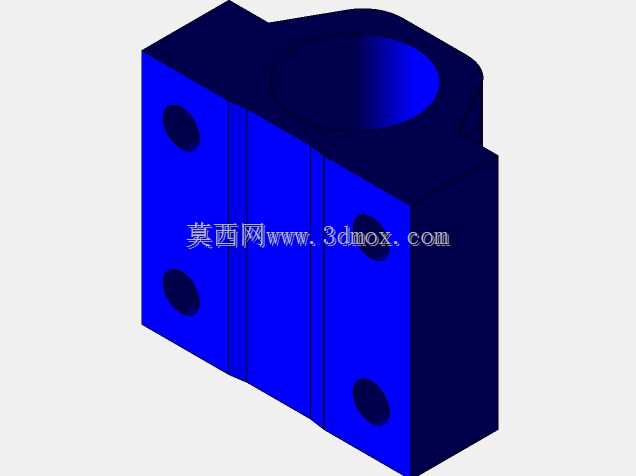

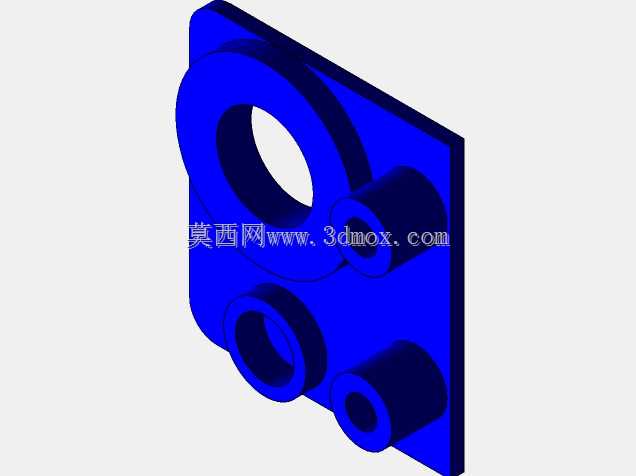

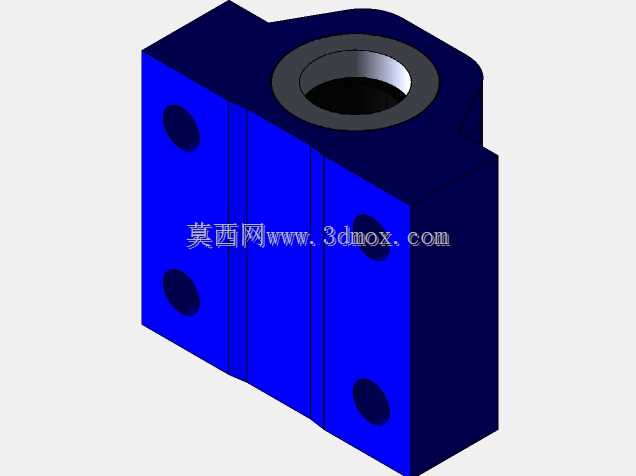

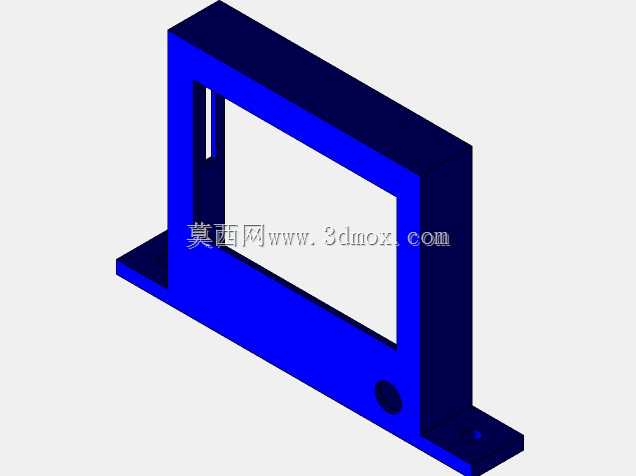

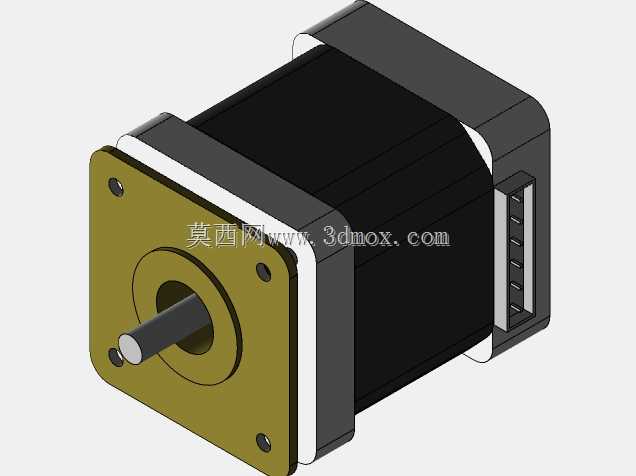

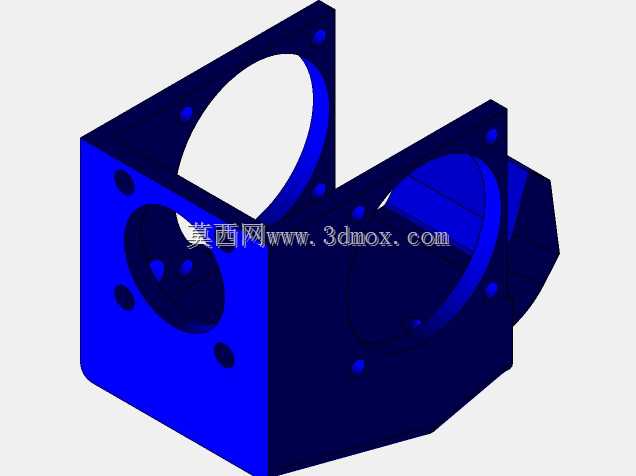

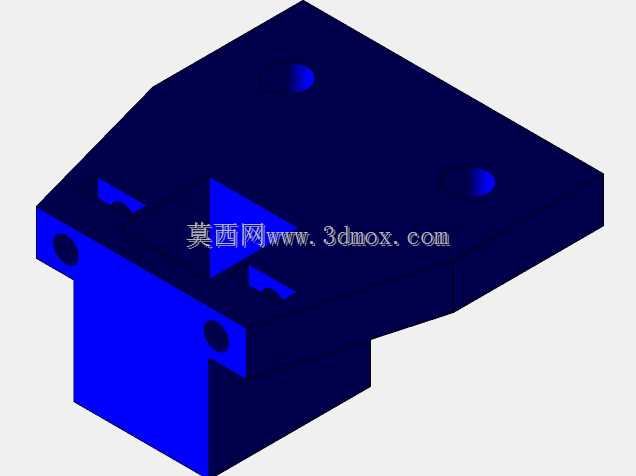

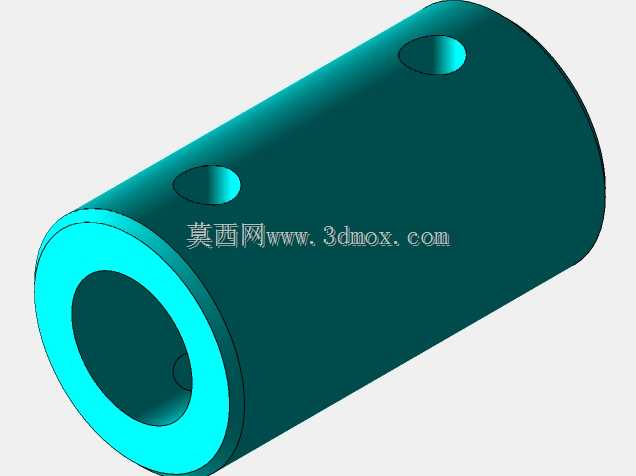

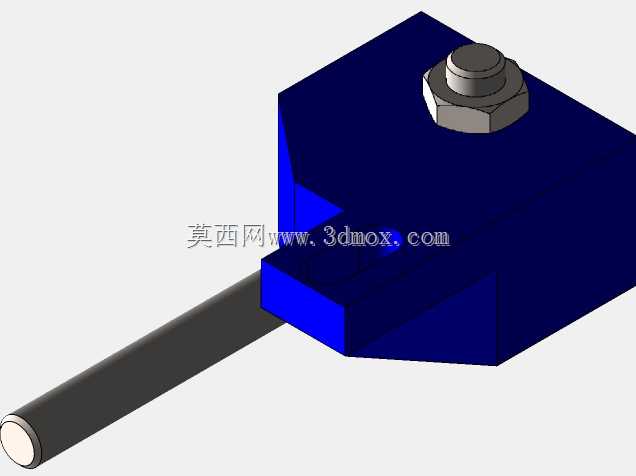

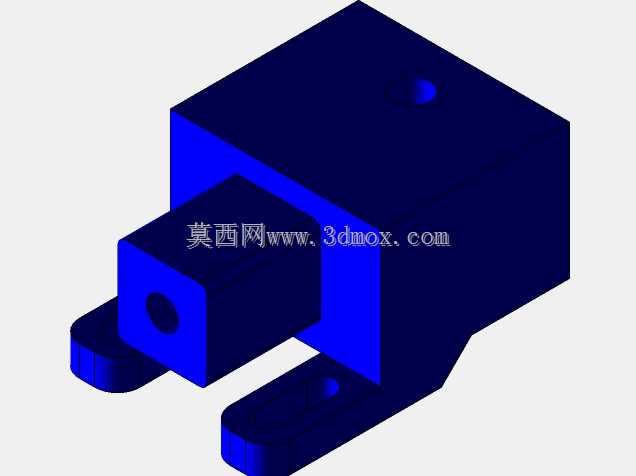

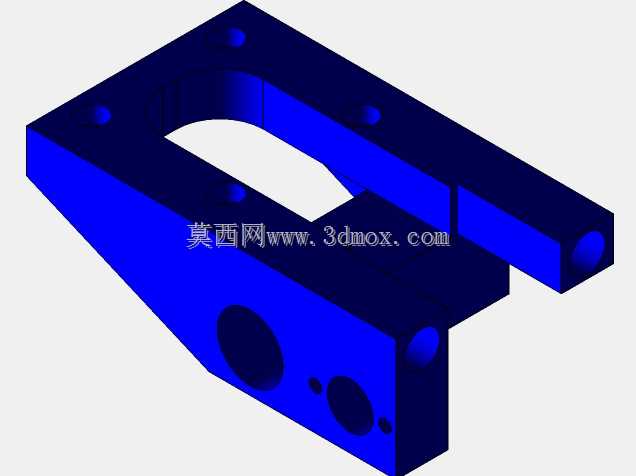

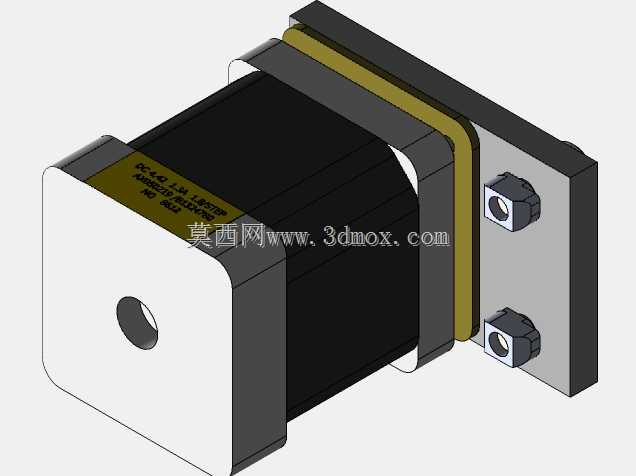

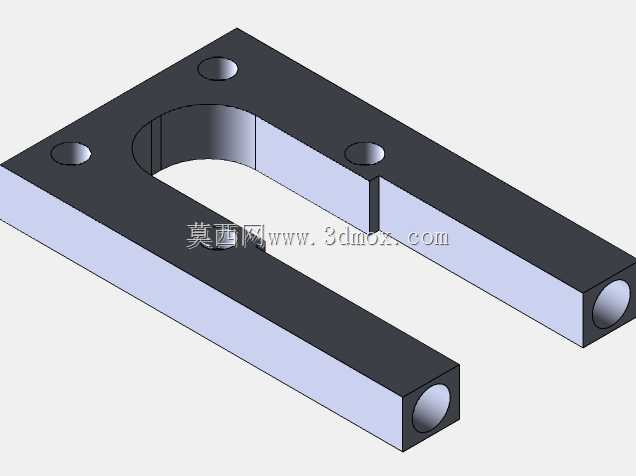

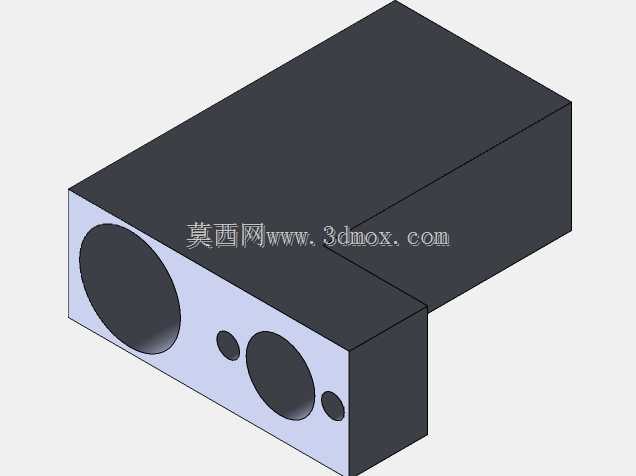

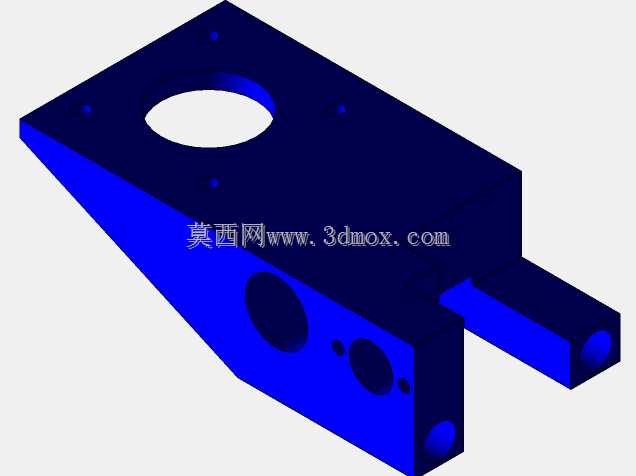

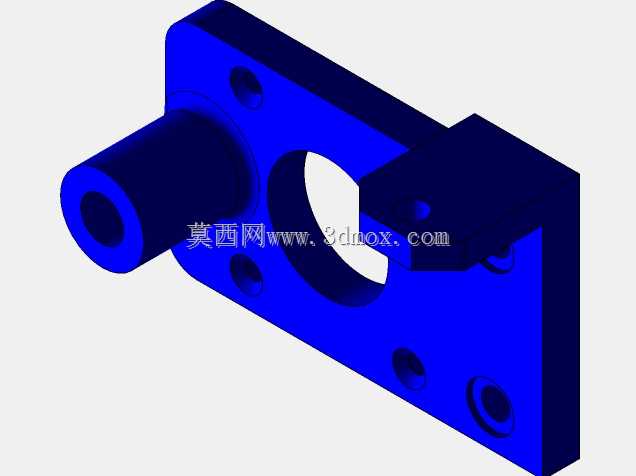

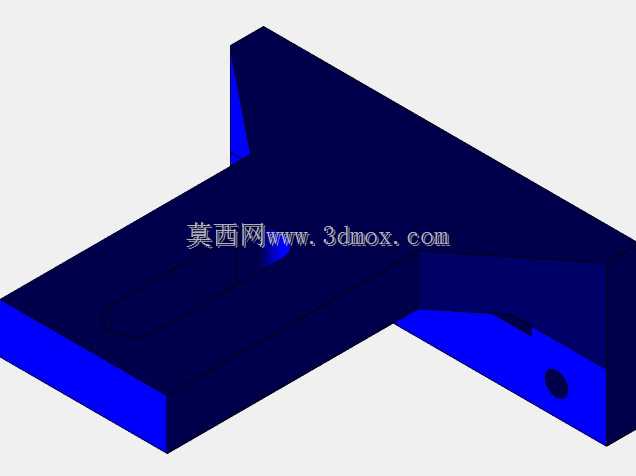

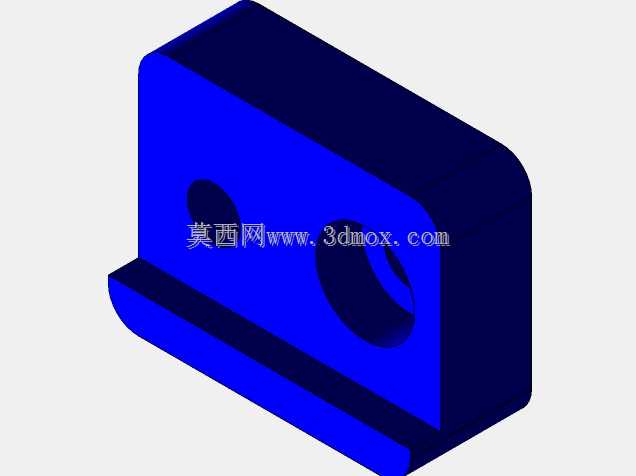

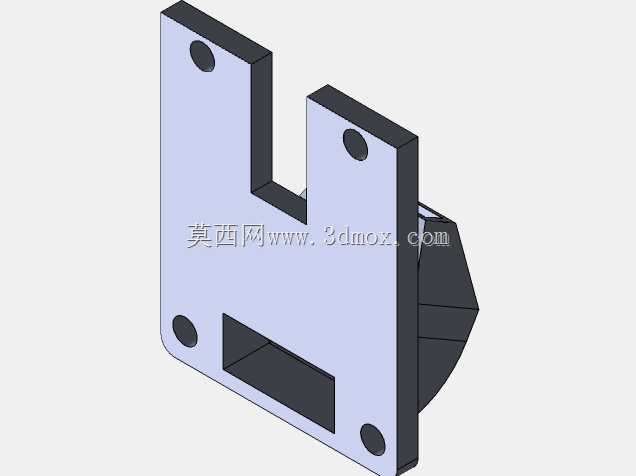

　　这款桌面级FDM成型设备的结构设计，核心围绕小批量原型制作、创客创意验证、教学实训场景的实际使用需求展开，整体框架采用铝型材拼接式结构，在保证整体刚性的同时，也预留了足够的改装拓展空间，适配个人工作室、院校实训教室、小型研发部门的日常使用场景，可完成PLA、ABS等常见热塑性耗材的熔融堆叠成型作业。从运动结构设计来看，设备采用经典的Prusa i3架构衍生方案，X轴负责打印头的横向水平运动，Y轴承载成型平台完成纵向水平进给，Z轴通过双光杆导向配合丝杠传动，实现打印头组件的垂直方向升降，这种运动分配逻辑将较重的耗材料卷放置在设备侧方固定位置，有效降低了运动轴的负载惯量，在常规打印速度下可保证运动平稳性，

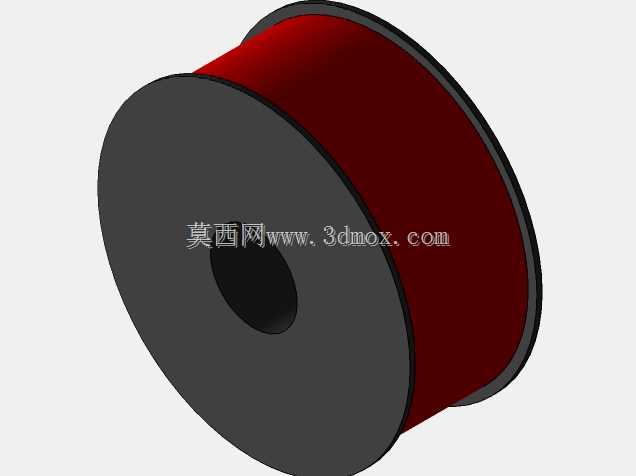

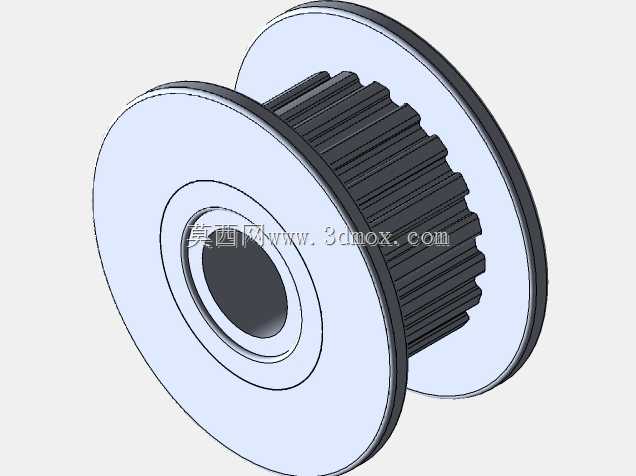

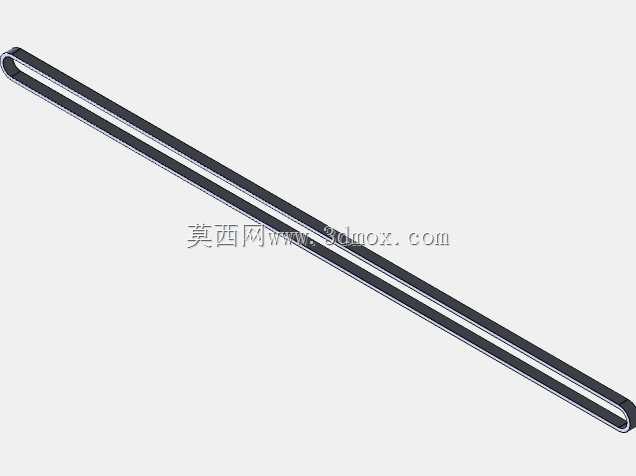

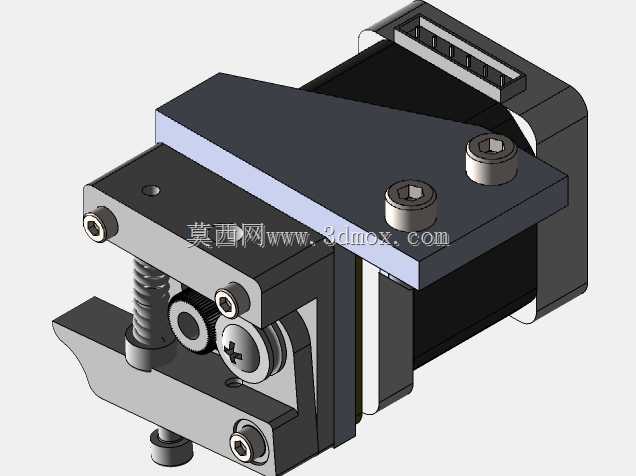

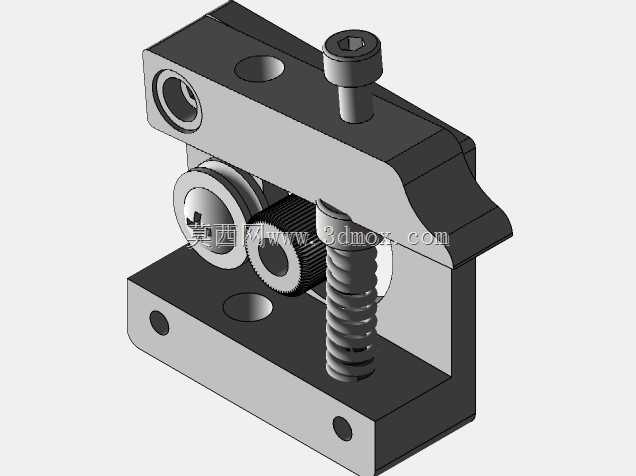

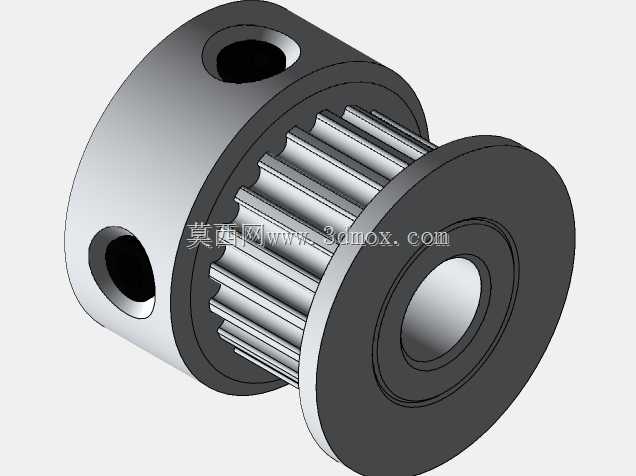

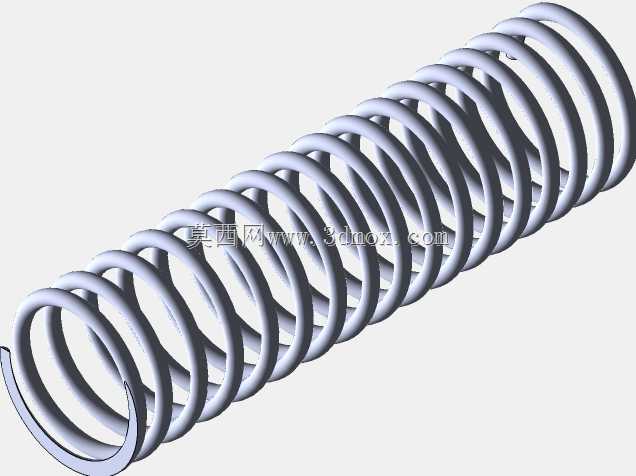

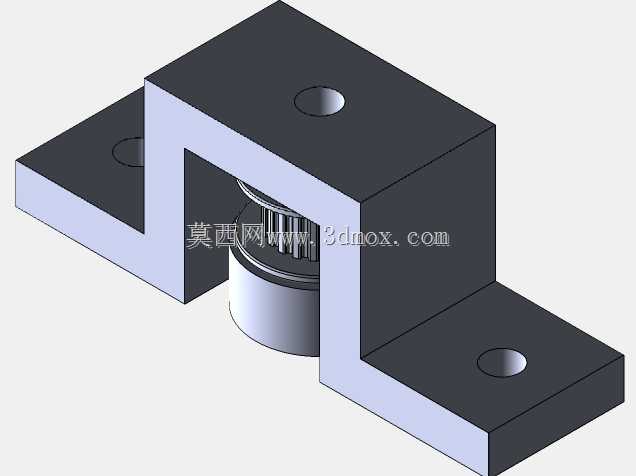

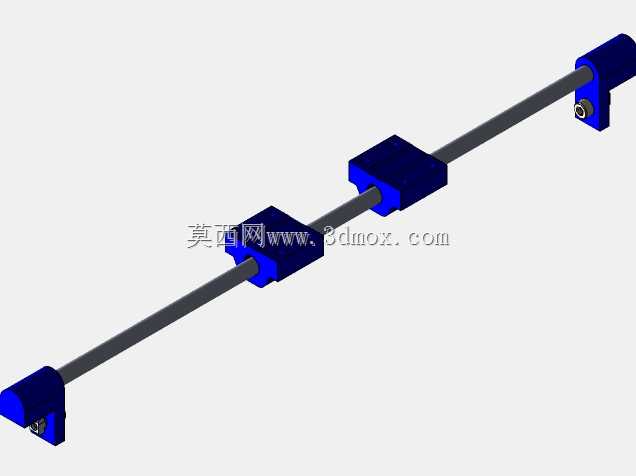

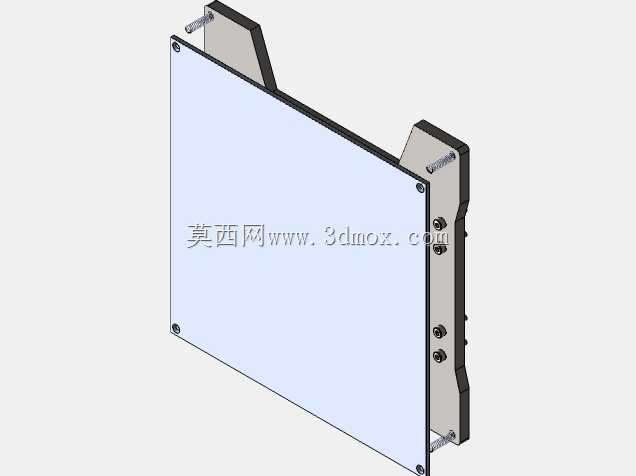

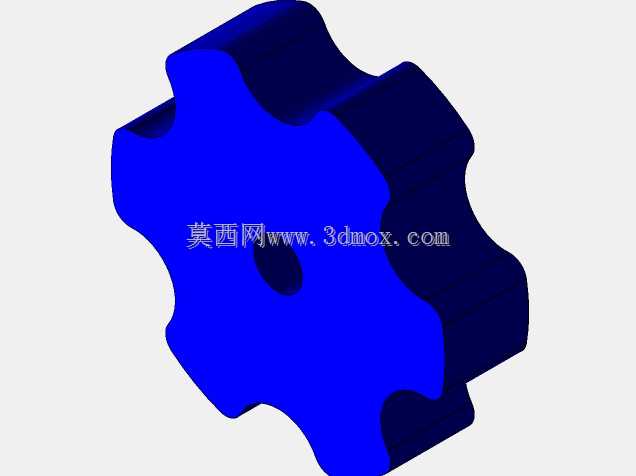

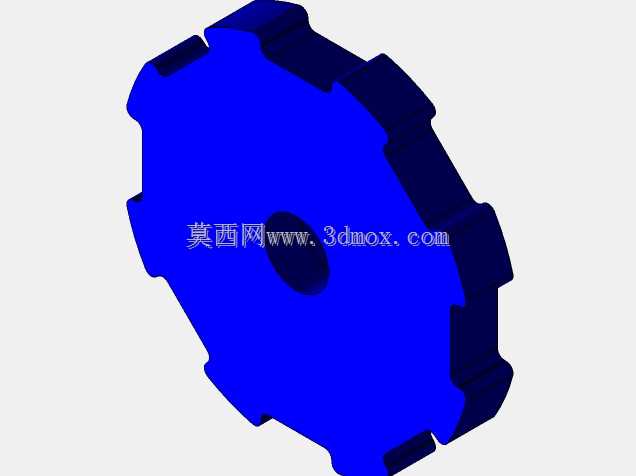

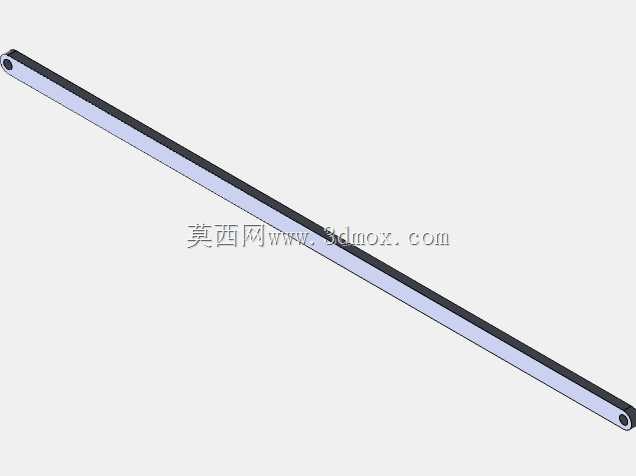

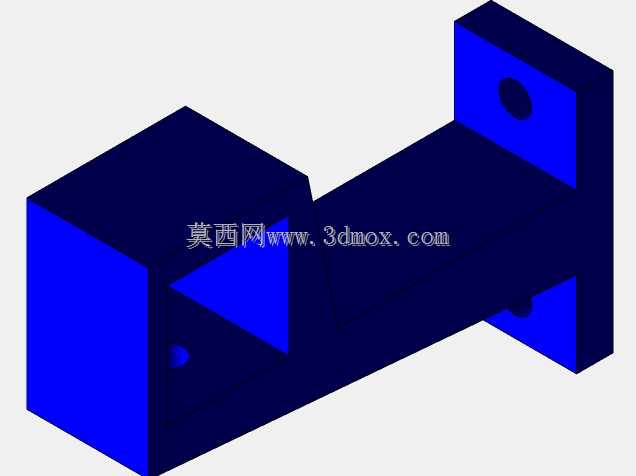

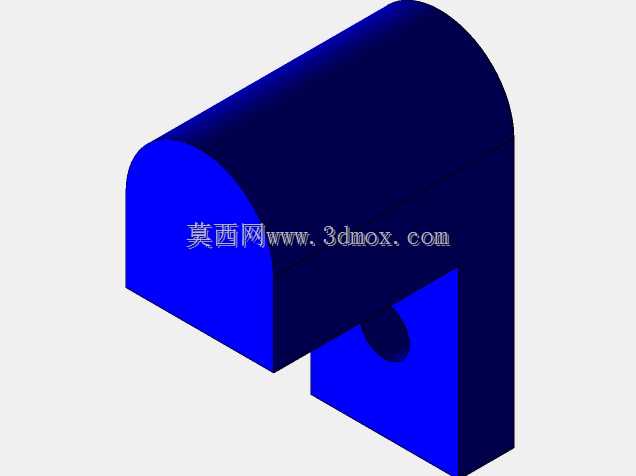

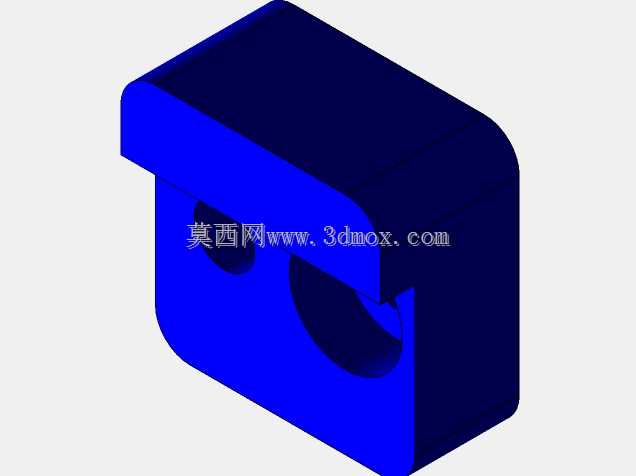

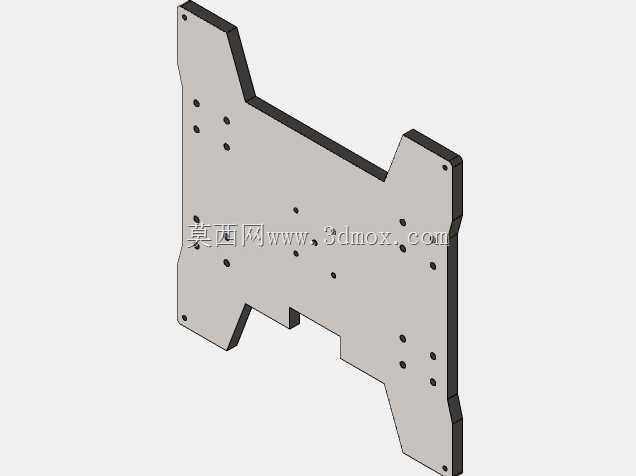

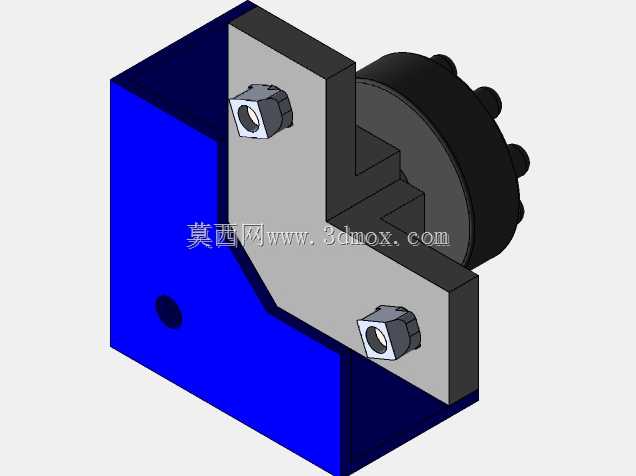

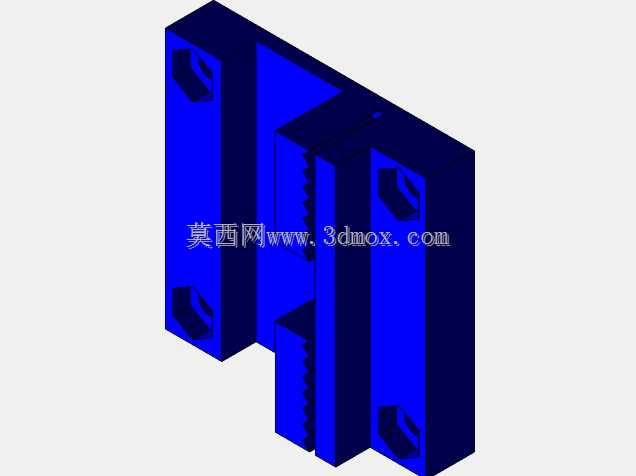

　　减少高速移动时的结构震颤对成型精度的影响。成型平台采用平面度较高的硬质板材作为基底，配套手动调平结构，四个角点设置调节旋钮，配合Z轴限位开关的微调，可快速完成平台与打印头的平行度校准，平台表面预留了柔性贴膜的安装空间，方便打印完成后成品的剥离，平台的Y轴运动行程覆盖整个成型幅面，运动过程中通过双侧光杆导向配合同步带传动，保证纵向进给的直线度，避免平台运动过程中出现偏摆导致的层纹错位问题。挤出送料部分采用近远程结合的送料逻辑，侧方安装的料卷支架可承载标准1kg规格的耗材卷，耗材通过导料管送入打印头的挤出机构，挤出轮采用齿形结构增大与耗材的摩擦力，配合弹簧压紧结构可适配不同直径公差的耗材，减少送料打滑、堵头的故障概率；

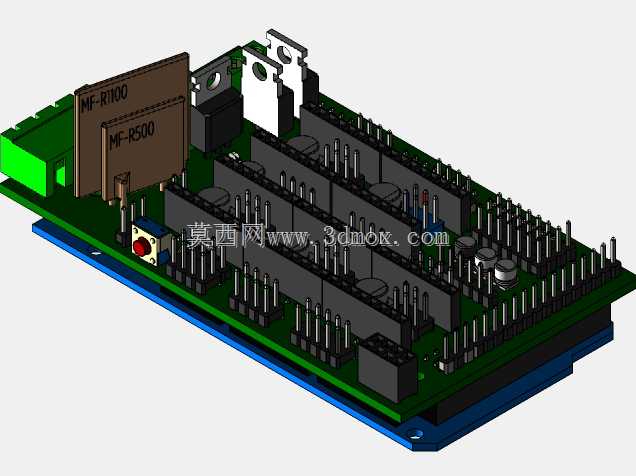

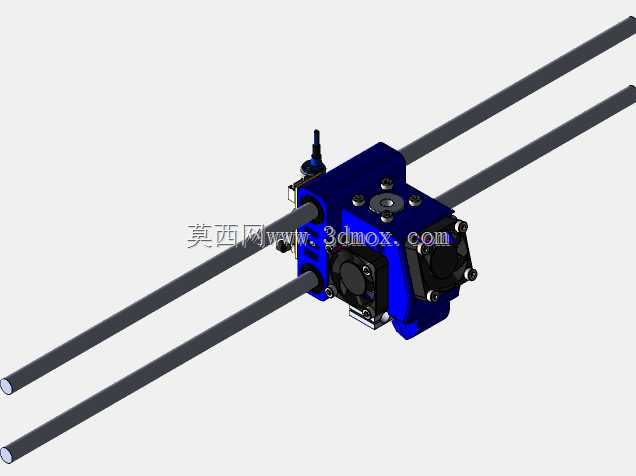

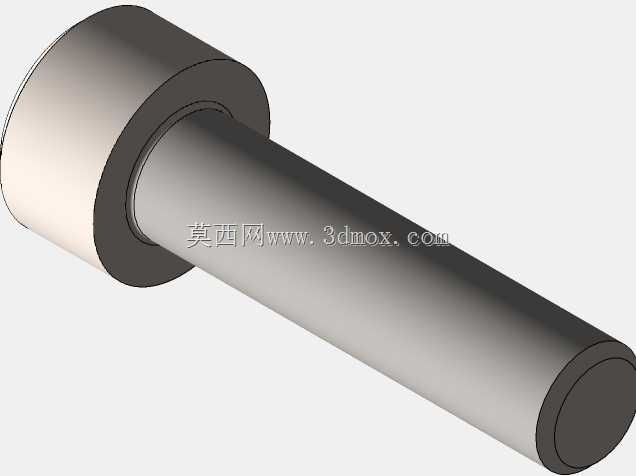

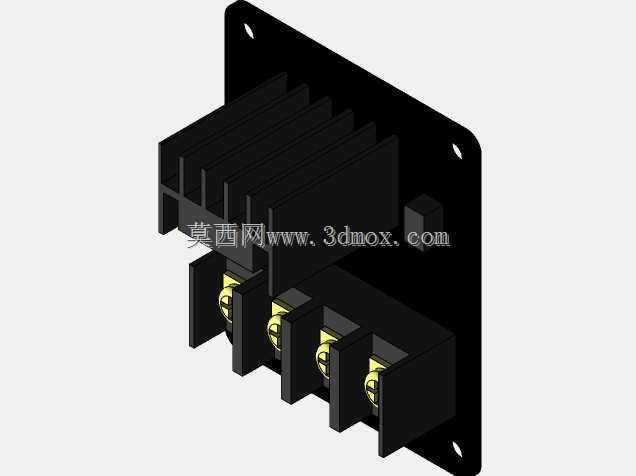

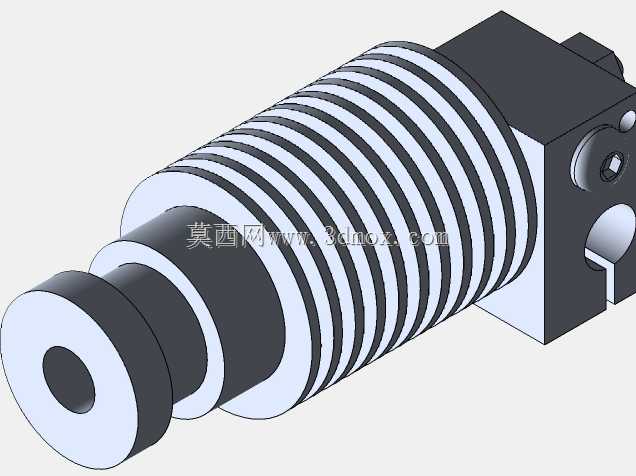

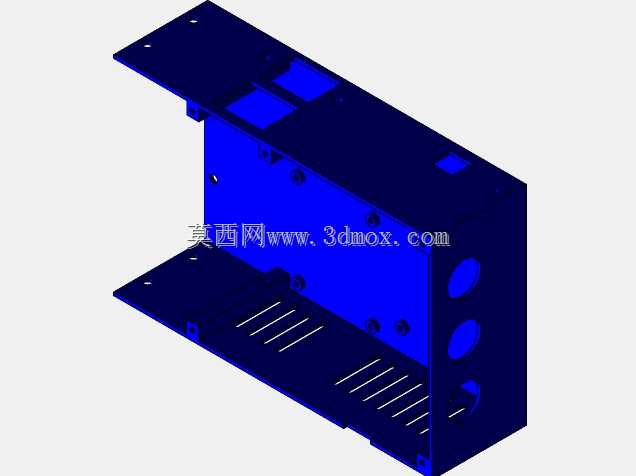

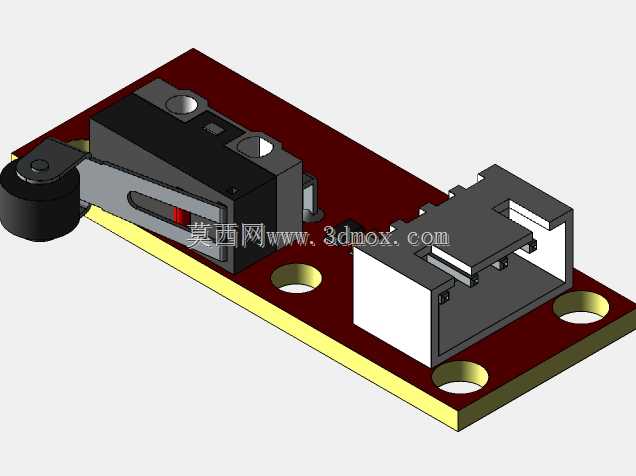

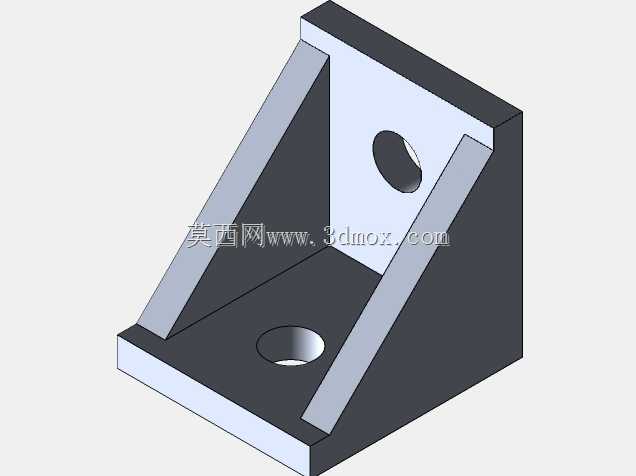

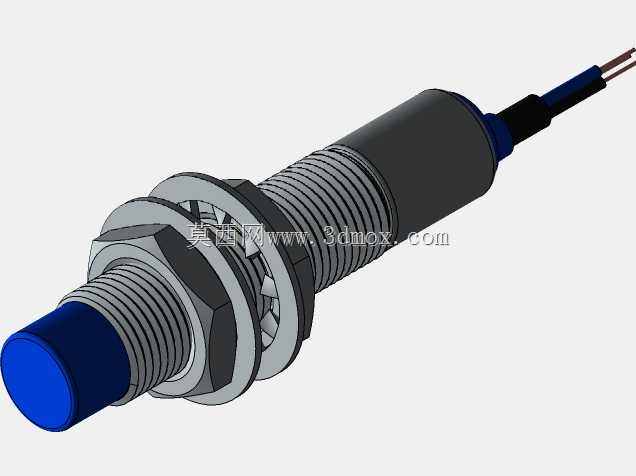

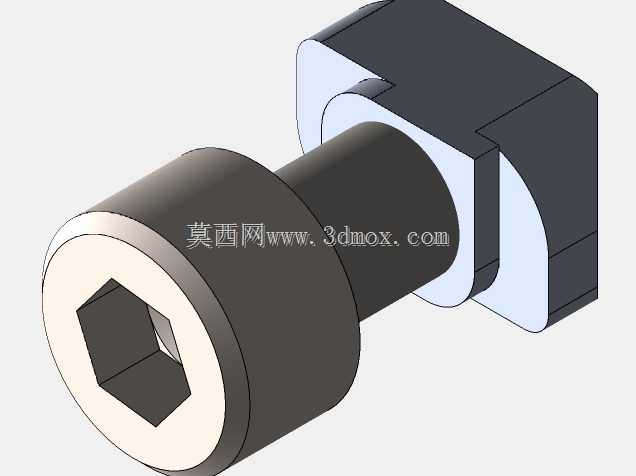

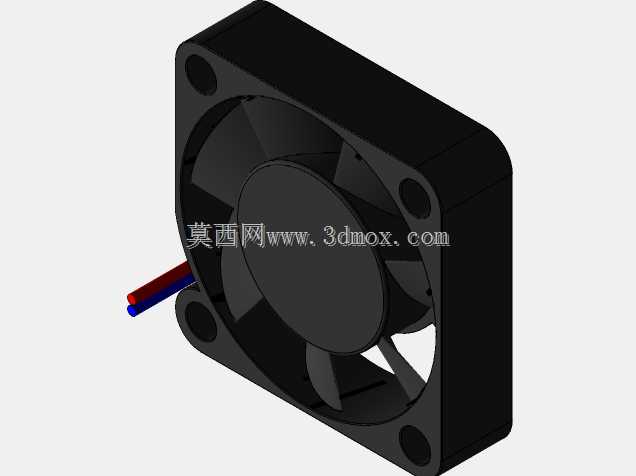

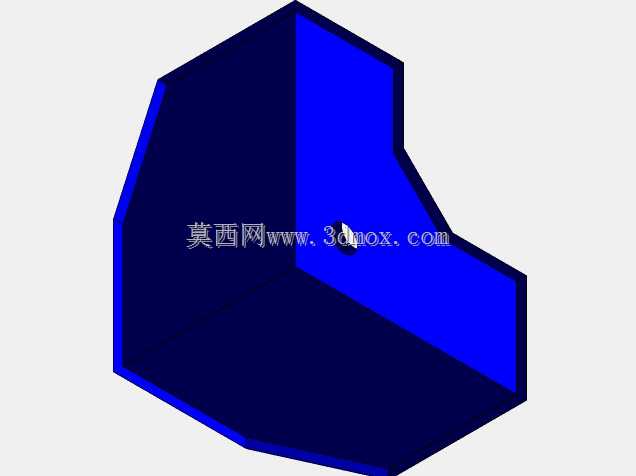

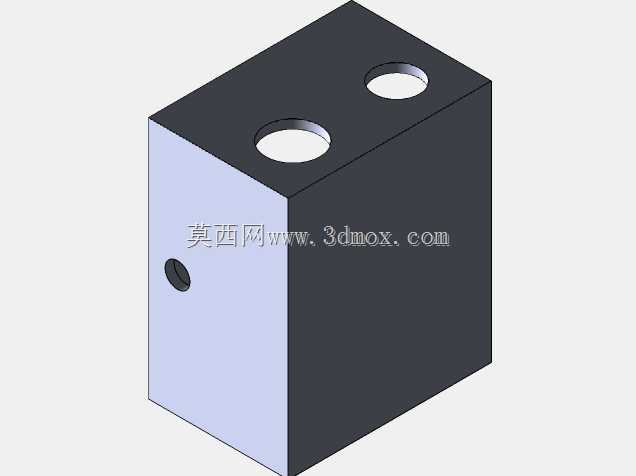

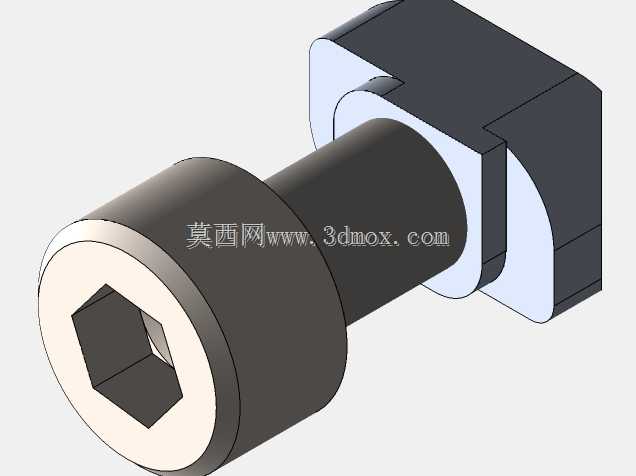

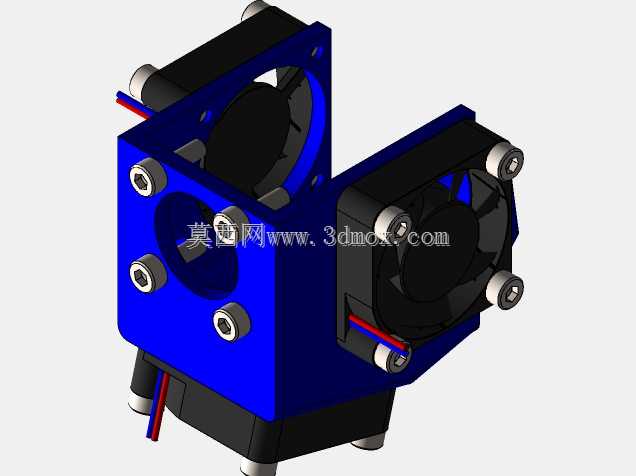

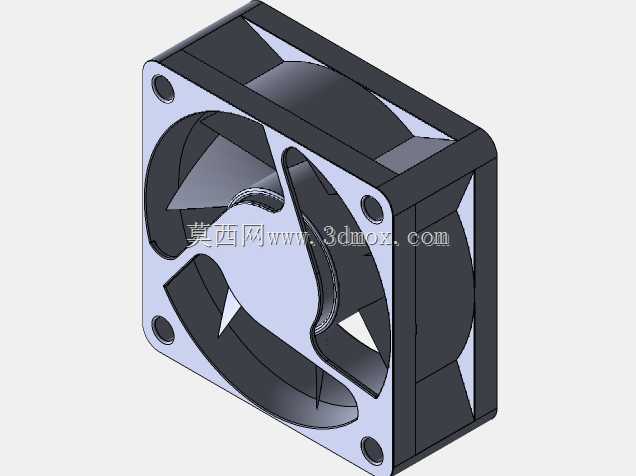

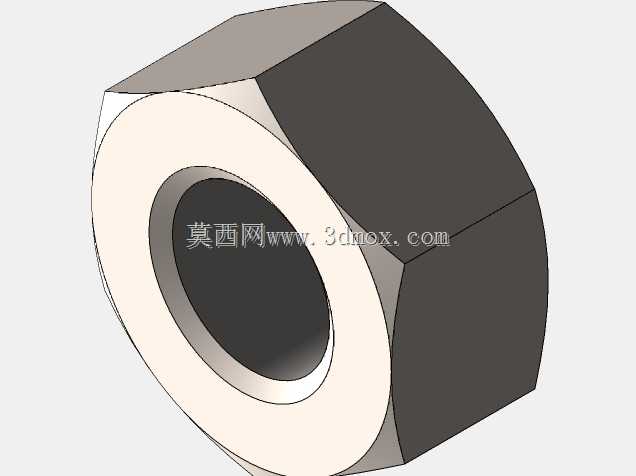

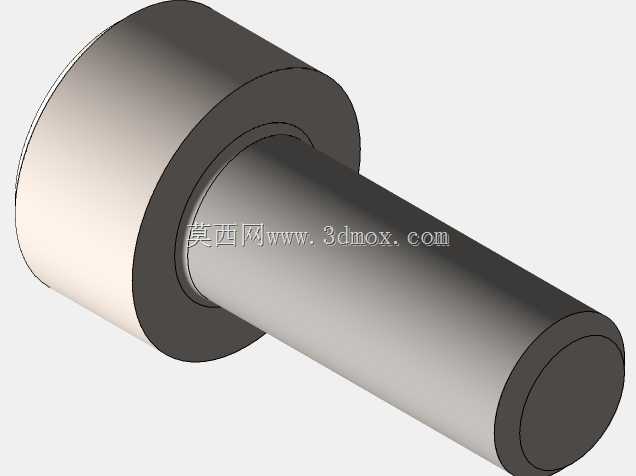

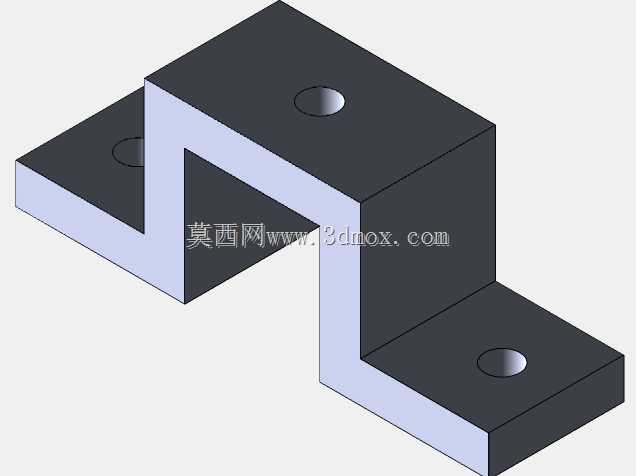

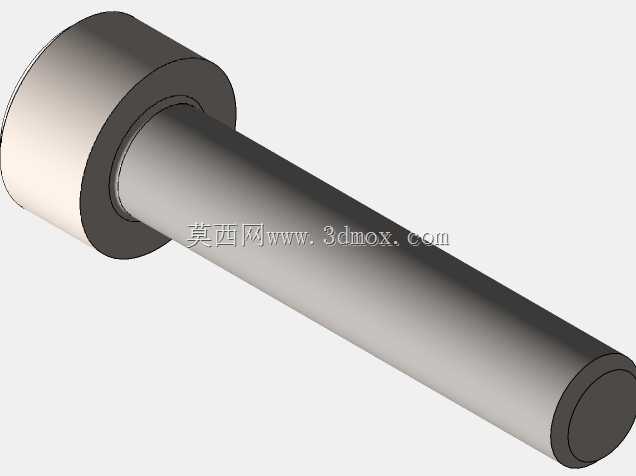

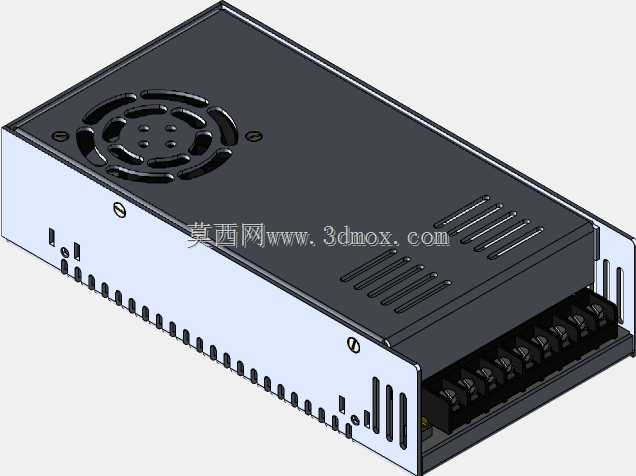

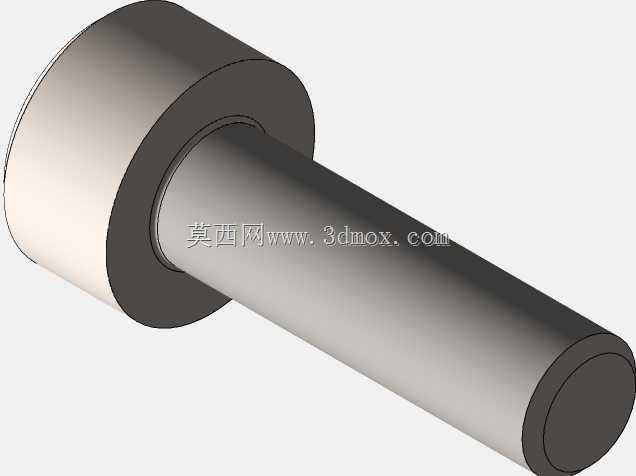

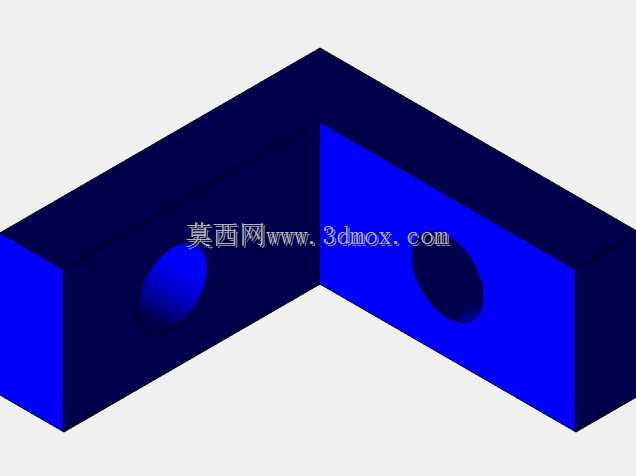

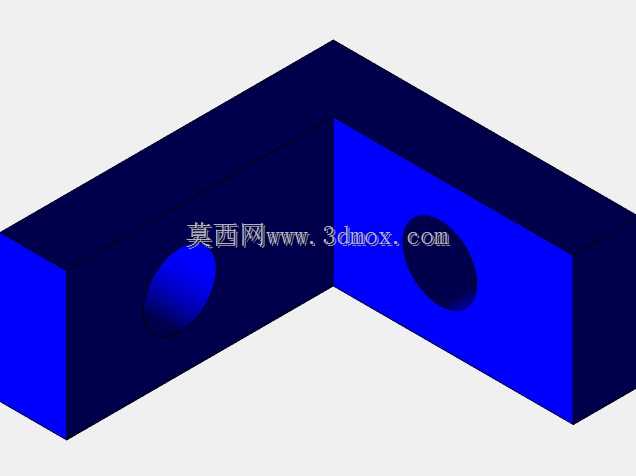

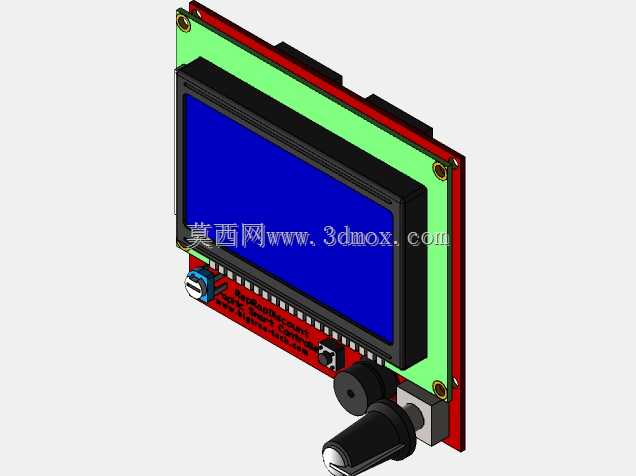

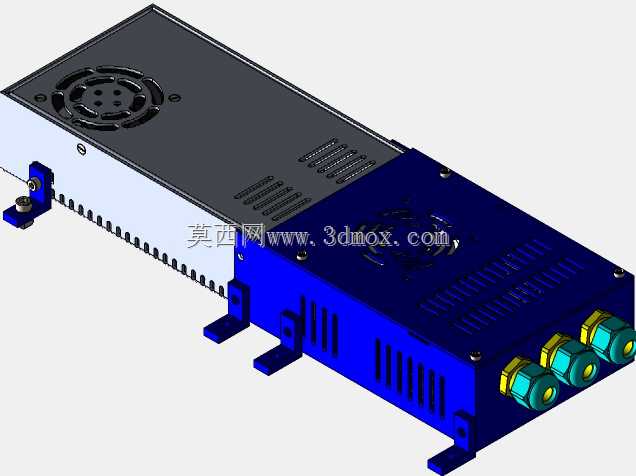

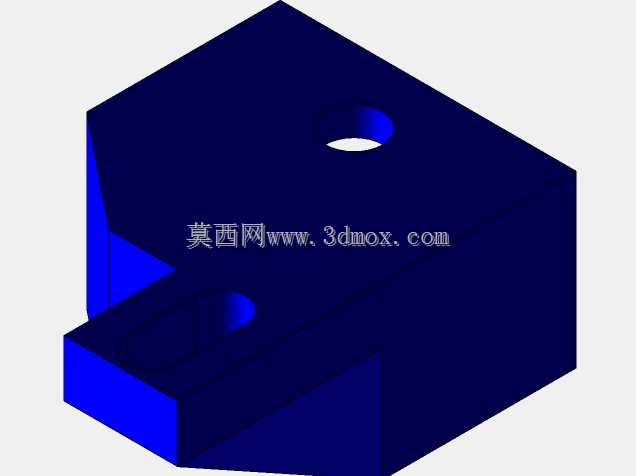

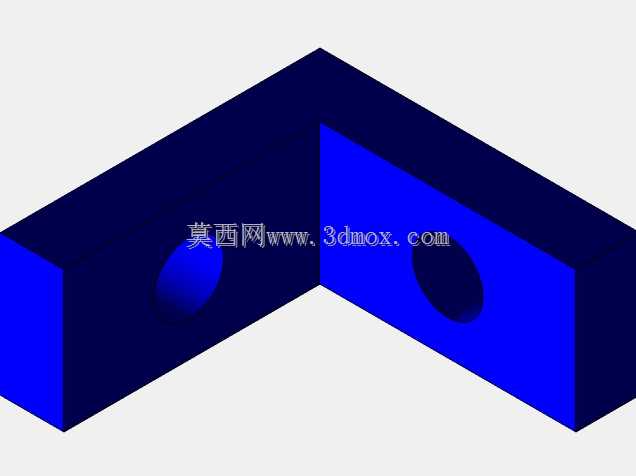

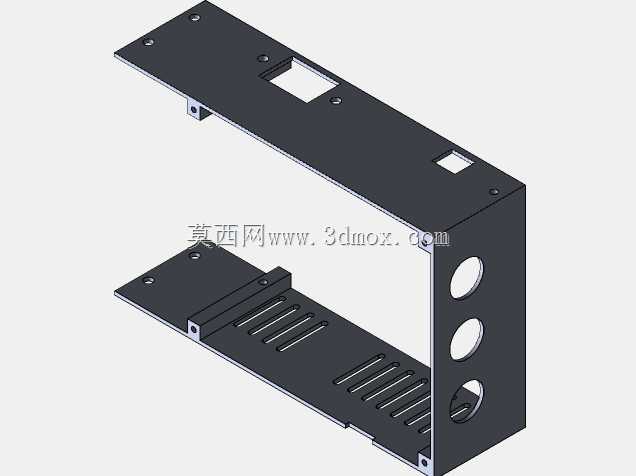

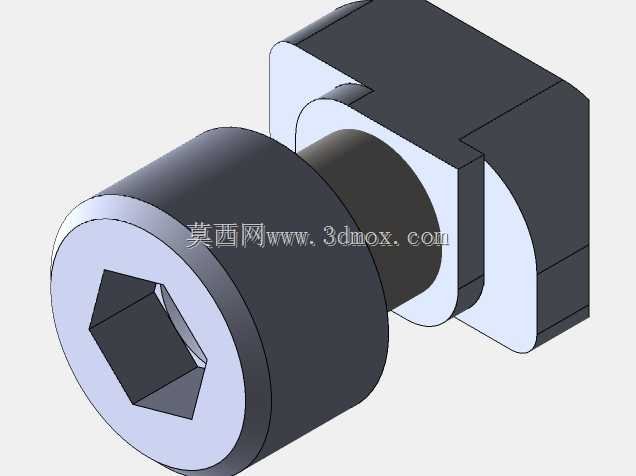

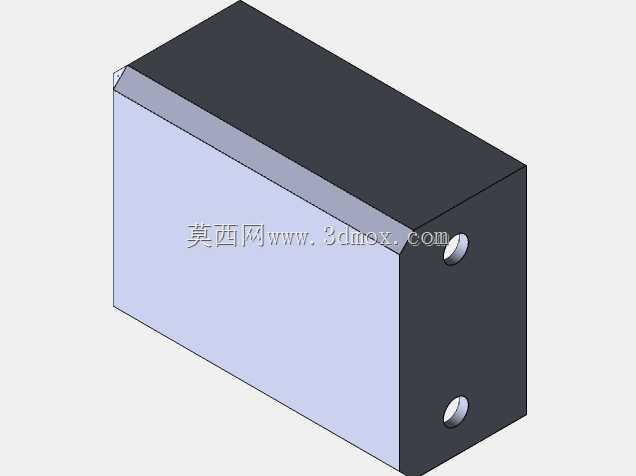

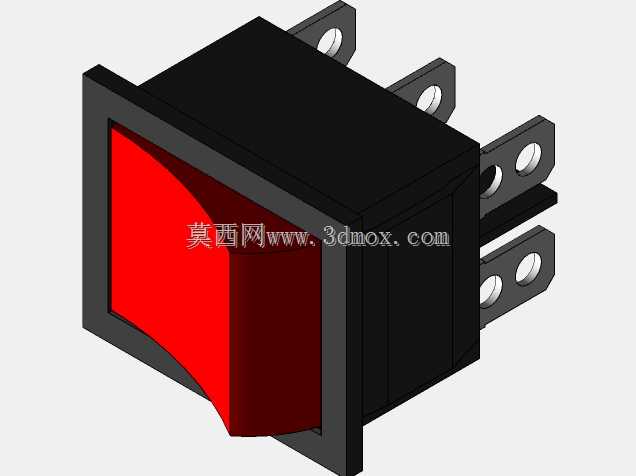

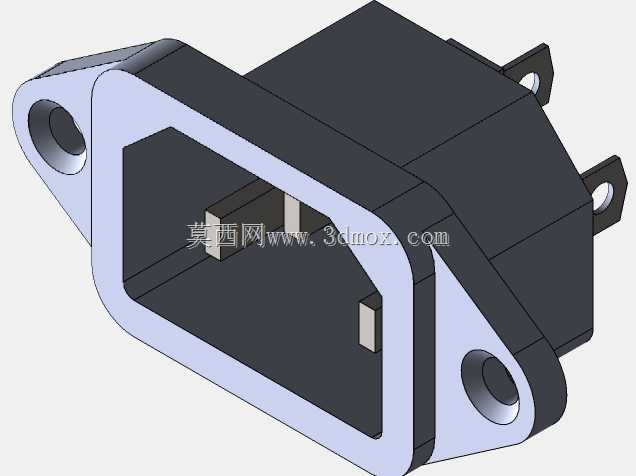

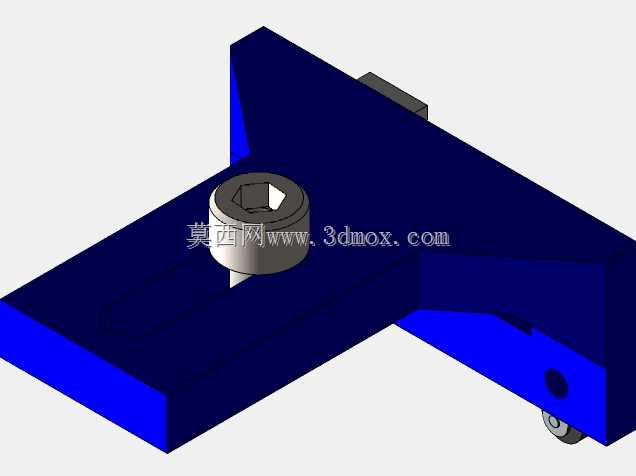

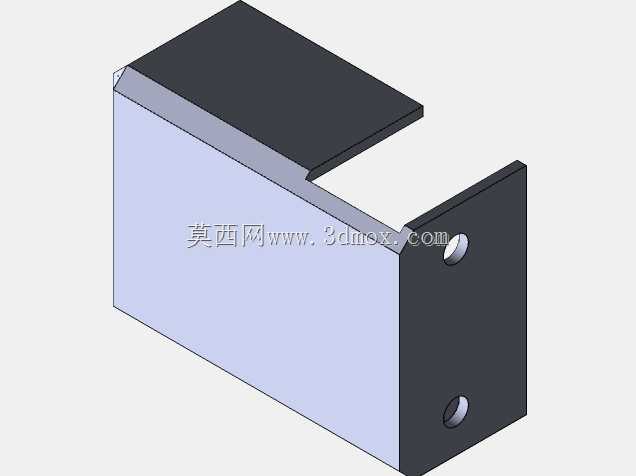

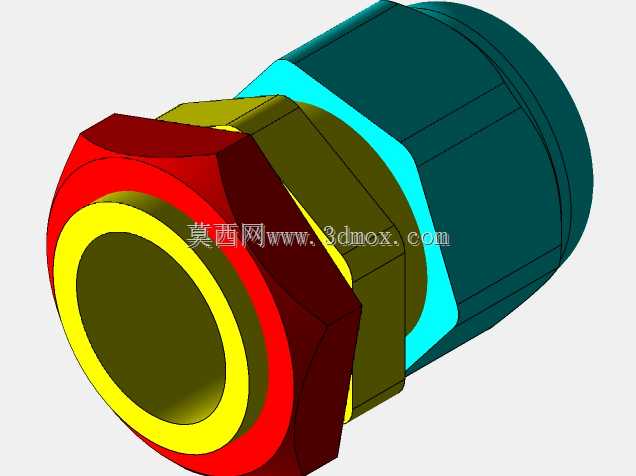

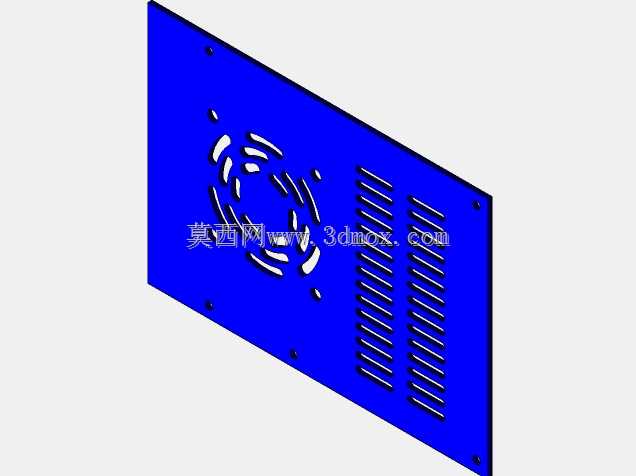

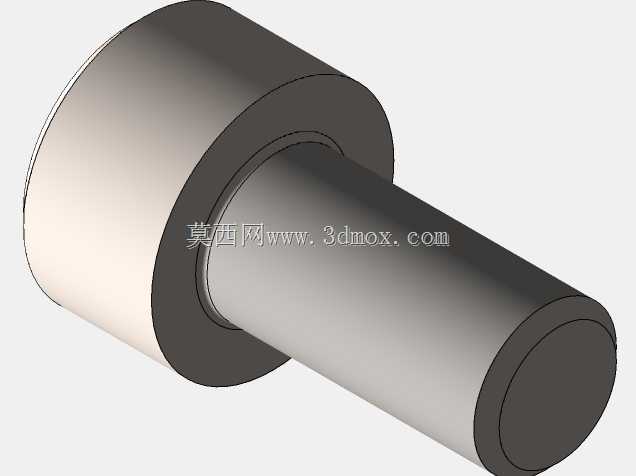

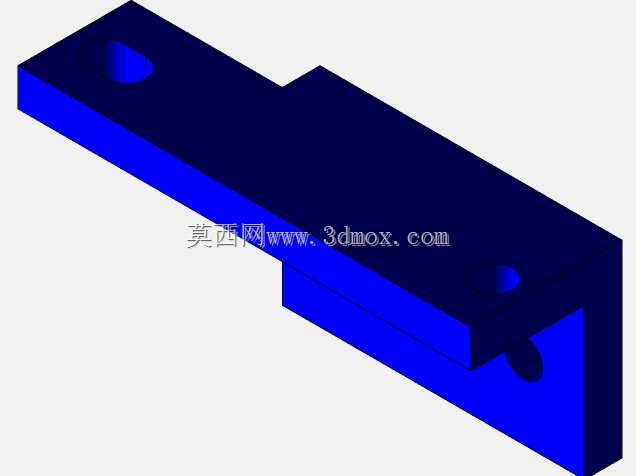

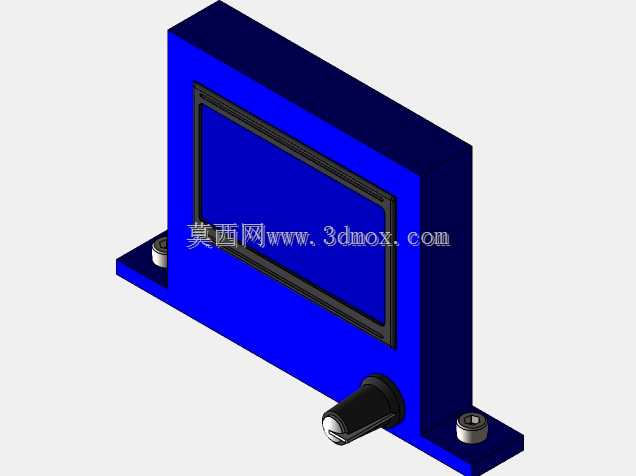

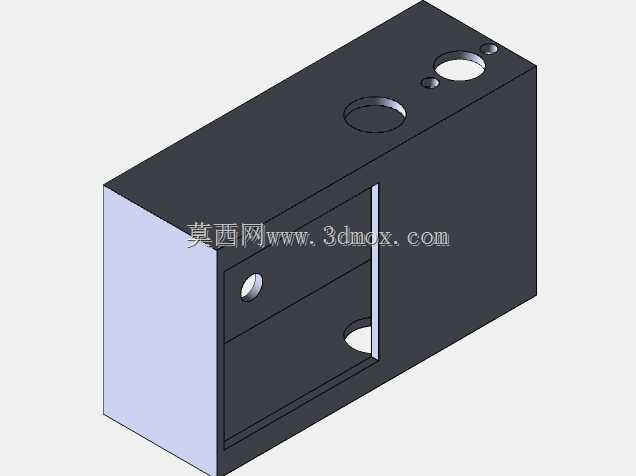

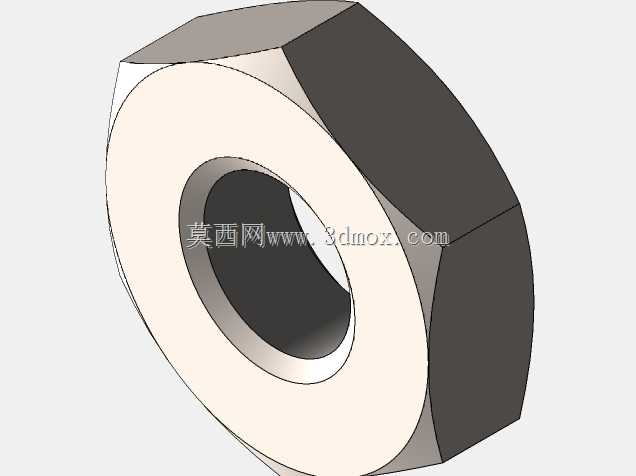

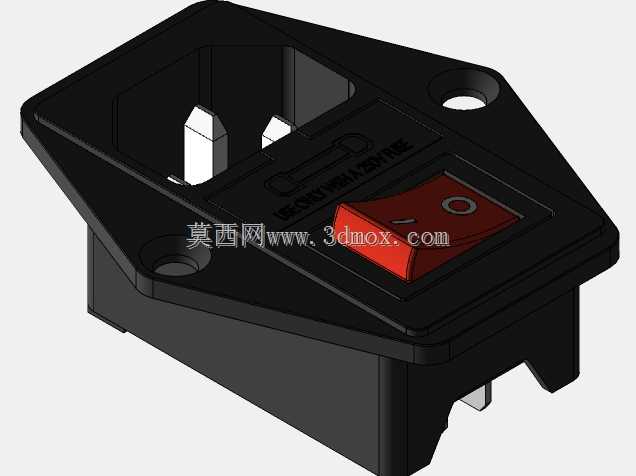

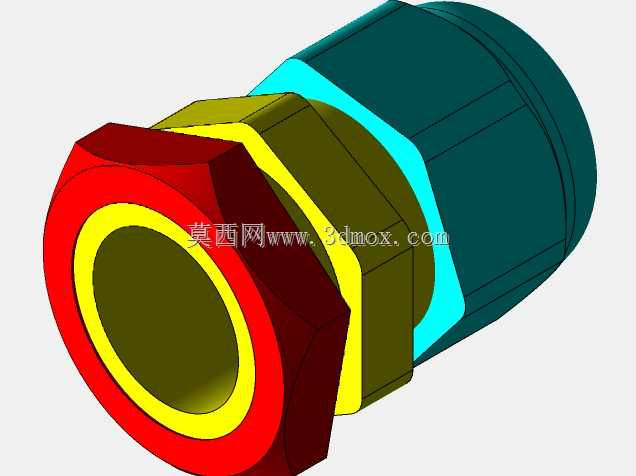

　　打印头集成了加热块、喉管、喷嘴与散热风扇，喉管处的散热风道可避免耗材在进入加热块前提前软化，保证送料顺畅，喷嘴端的冷却风扇可对刚挤出的熔融耗材进行快速风冷，减少悬垂结构打印时的拉丝、塌边问题。设备的框架连接部分采用标准化角码与T型螺栓固定，所有运动轴的端部都设置了限位挡块与光电/机械限位开关的安装位，可在设备上电复位时准确确定各轴的运动原点，同时避免运动超程导致的结构碰撞；电气控制部分的安装位预留于设备侧方的框架空间内，可容纳主控板、电源模块、驱动模块等组件，走线槽沿铝型材的槽道布置，避免运动过程中线缆与运动部件发生剐蹭。从安装边界来看，设备整体占地尺寸适配常规桌面的摆放空间，后方预留了散热与走线的间隙，

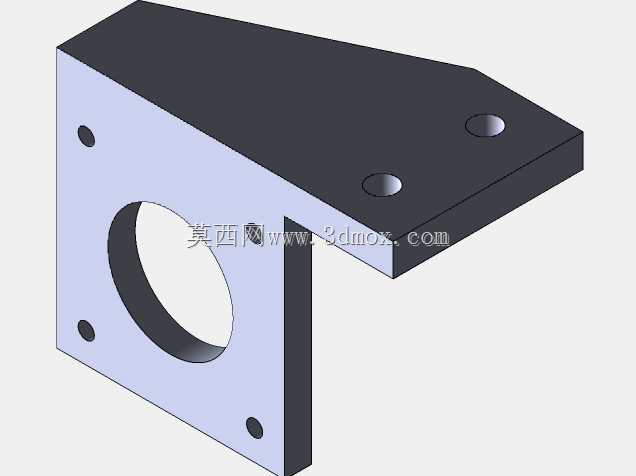

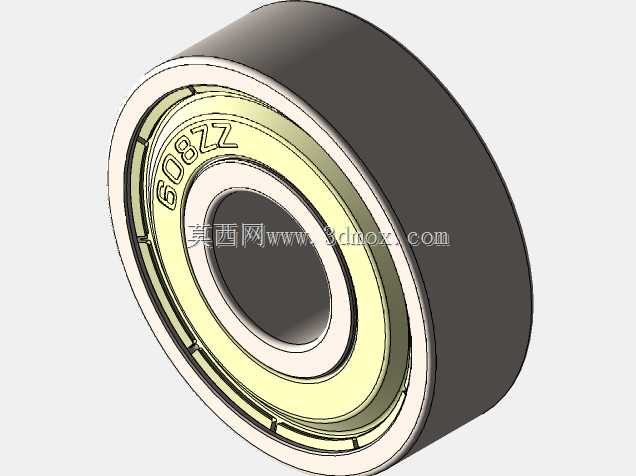

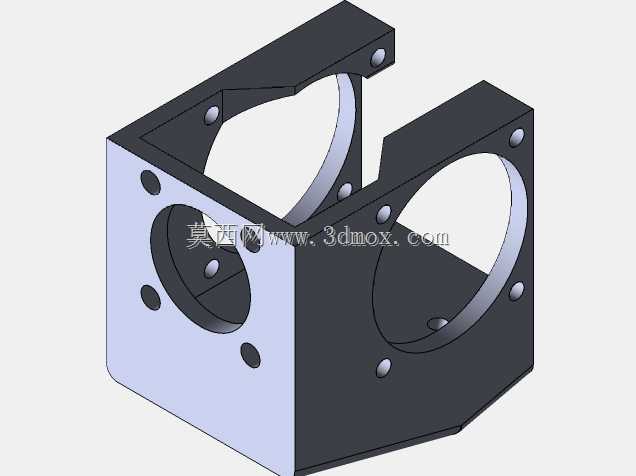

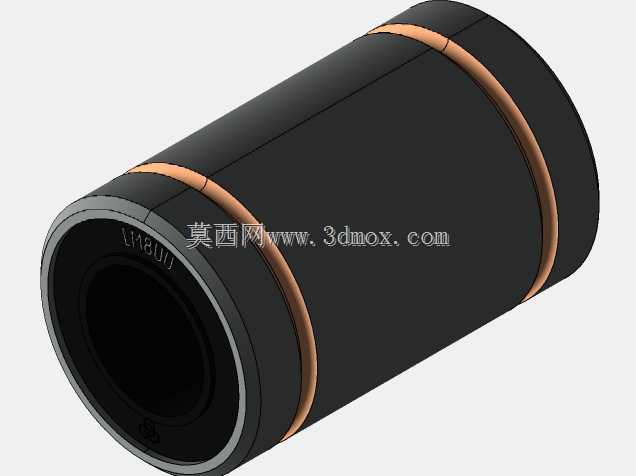

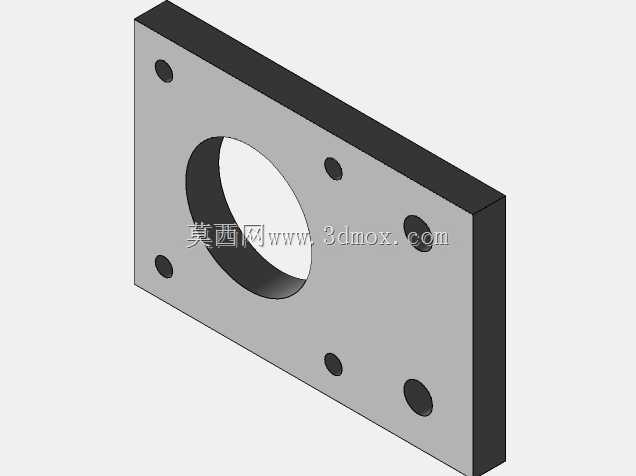

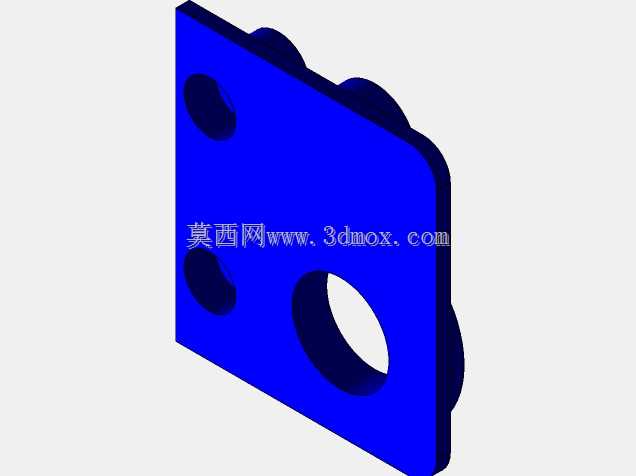

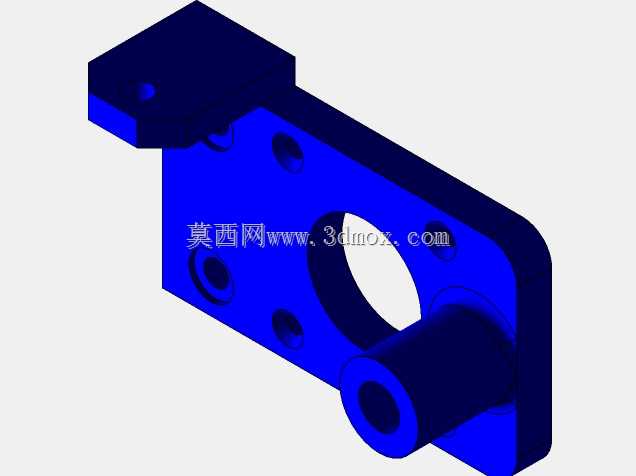

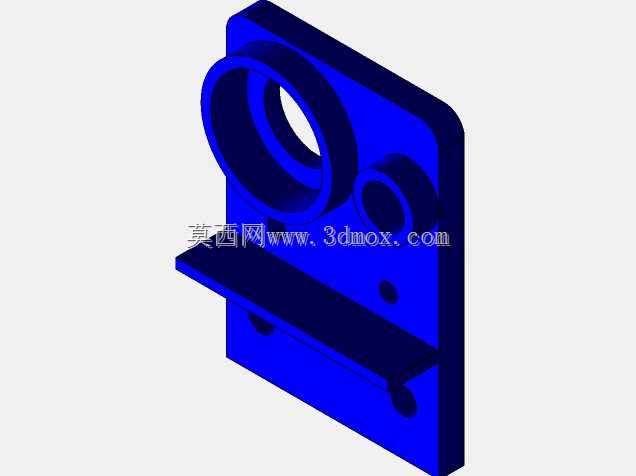

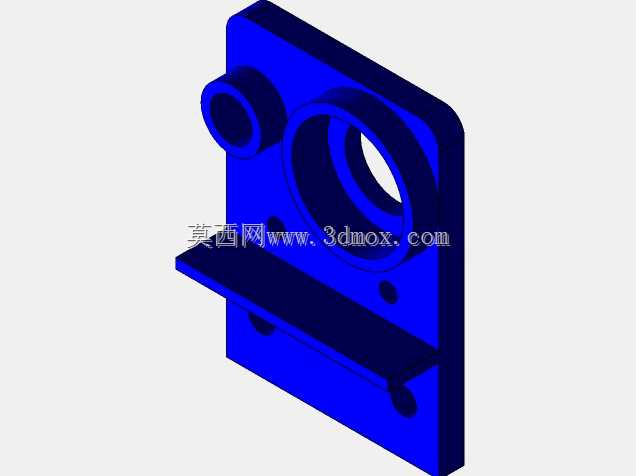

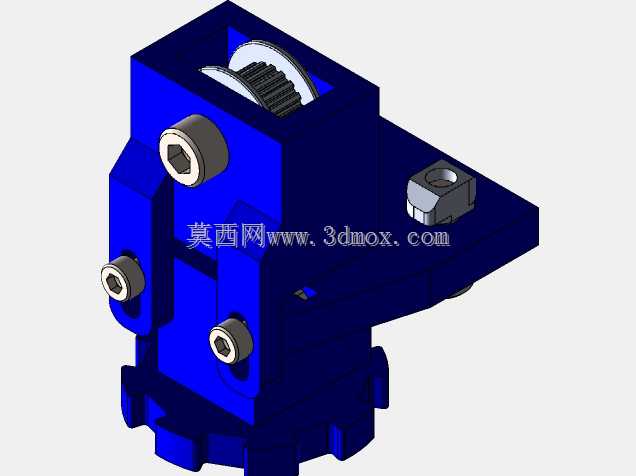

　　侧方料卷支架突出部分不超过整体框架的宽度范围，放置时不需要额外预留过多的侧面操作空间；Z轴的垂直运动行程匹配最大打印高度，框架顶部预留了Z轴电机与丝杠的安装空间，不会出现运动到最高位置时的结构干涉。在实际使用场景中，这类设备可完成结构件原型的快速打样，帮助研发人员快速验证结构装配关系，也可用于教学场景中演示增材制造的成型原理，学生可通过拆装、调试设备理解机械传动、运动控制的相关知识；对于创客群体而言，开放式的框架结构方便进行功能改装，比如加装自动调平传感器、更换更高流量的挤出头、拓展 enclosure 恒温罩等，适配不同耗材的打印需求。设计过程中充分考虑了日常维护的便捷性，所有易损部件比如喷嘴、同步带、轴承都采用标准件，更换时不需要定制特殊配件，打印头的拆装仅需要拧动少量固定螺丝，即可完成堵头清理、喷嘴更换的维护操作；同步带的张紧结构设置在轴端，不需要拆卸外部护板即可快速调整皮带张紧度，长期使用后出现皮带松弛的情况可快速完成调试，保证运动传动精度。
