轨道式球心夹持抓取测试机构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:511069
  • 轨道式球心夹持抓取测试机构
  • 轨道式球心夹持抓取测试机构
  • 轨道式球心夹持抓取测试机构
  • 轨道式球心夹持抓取测试机构

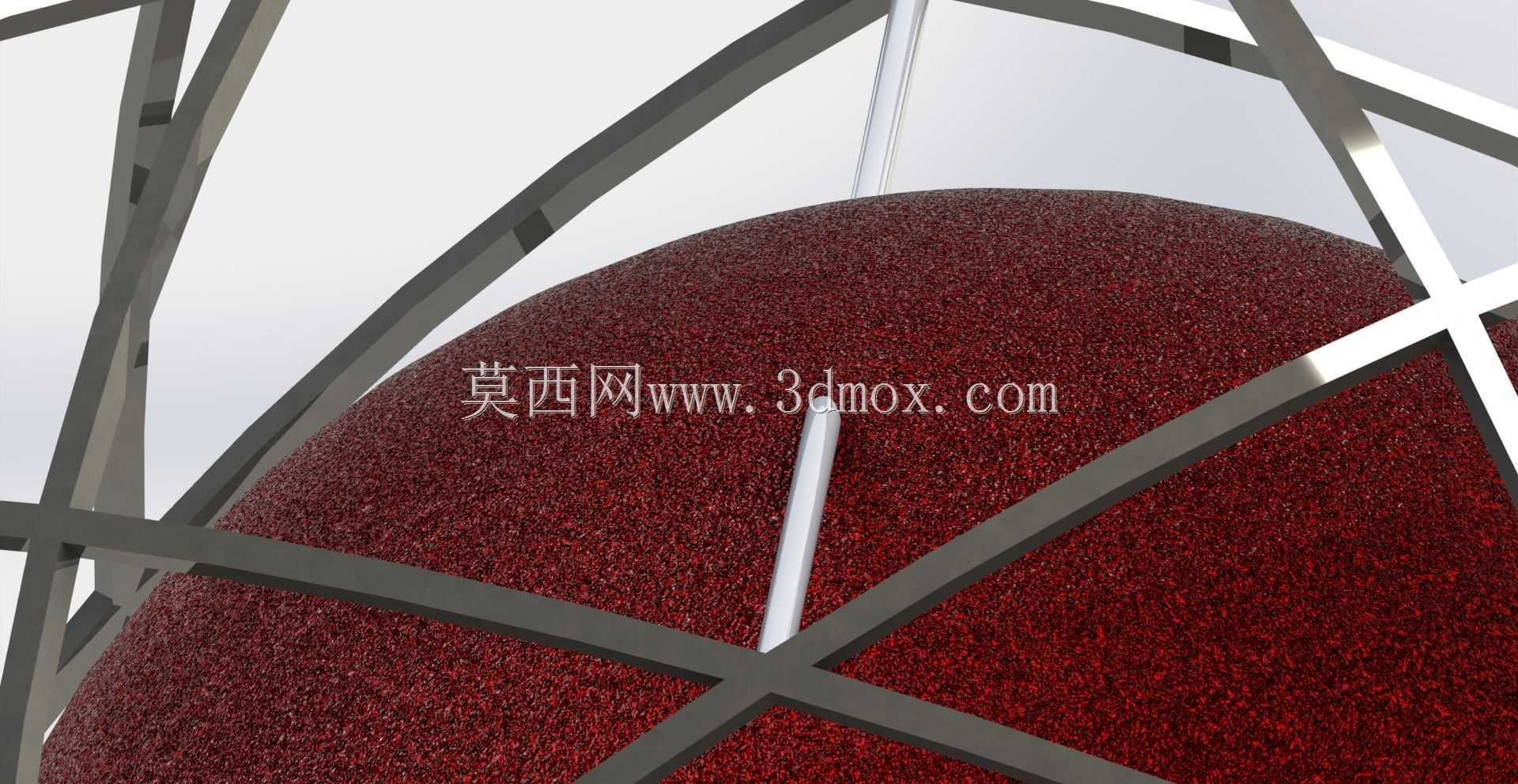

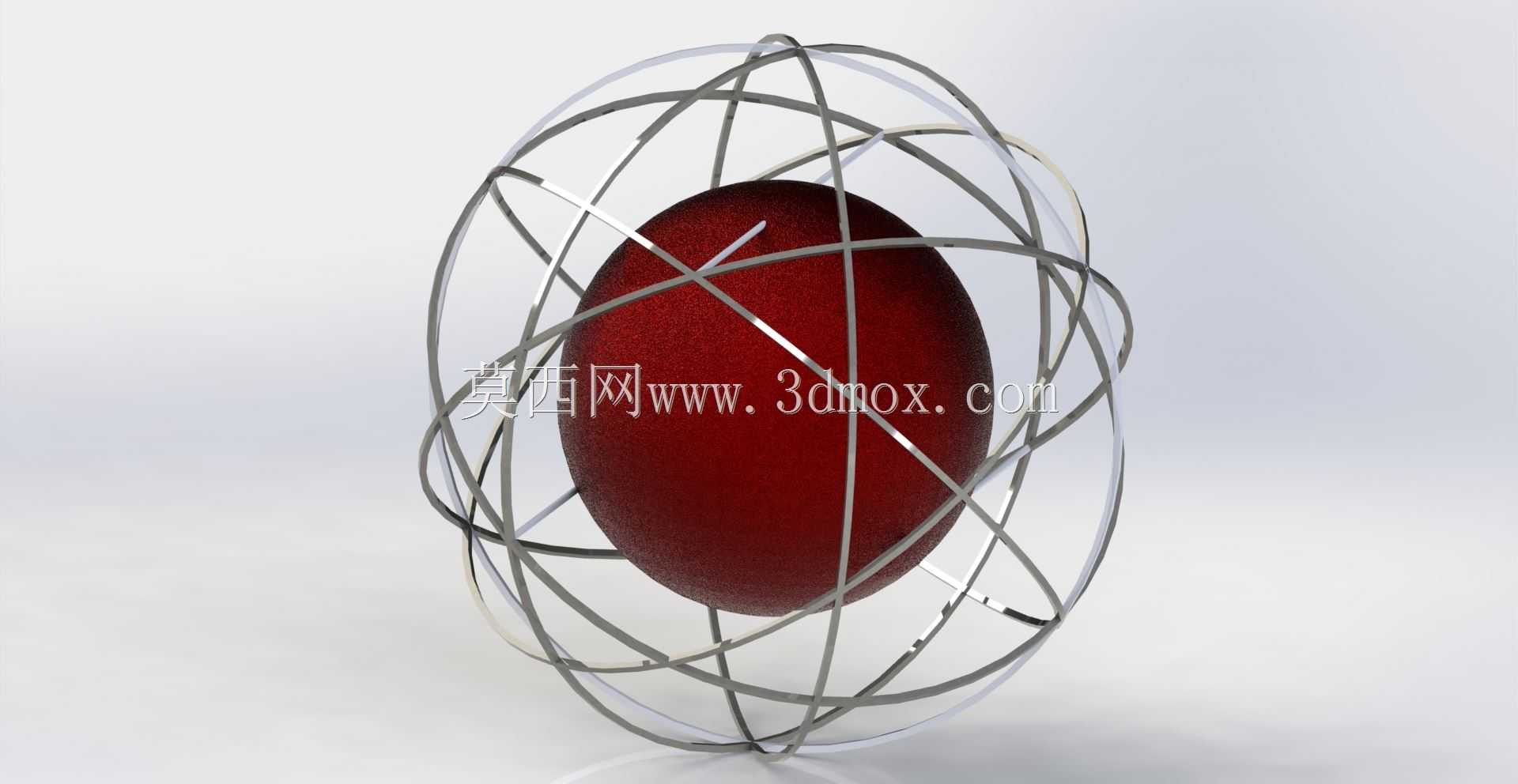

  在工业自动化抓取末端的性能验证环节,这类带轨道环结构的球体夹持测试件有着明确的应用指向,它并非直接用于生产线上的工件搬运,而是作为抓取器性能标定的标准被测对象,用来模拟带外围干涉结构的异形工件抓取场景。很多人在做夹持器设计时,往往只针对规则实心工件做受力校核,忽略了工件外围存在框架类遮挡、夹持接触面积受限的工况,而这类测试件恰好还原了这类场景:中心是完整的椭球形实心基体,外围环绕多组交错布置的环形轨道,环与中心球体之间仅通过三根细杆完成刚性连接,整个外围结构没有多余的支撑点,抓取时末端执行器需要避开外围的轨道环,直接作用在中心球体表面,同时还要克服外围环体带来的额外偏载力矩。

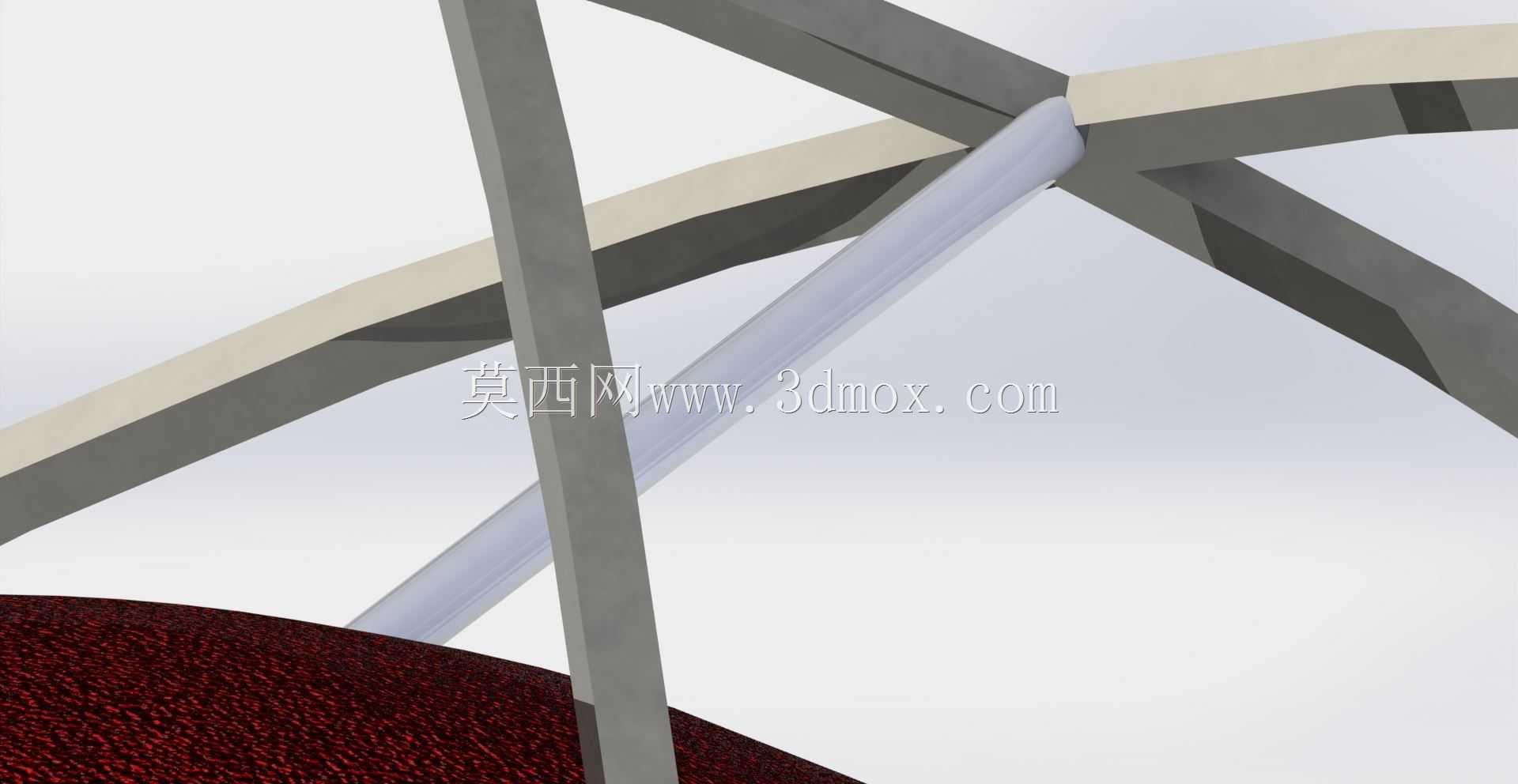

  从功能特性上看,这个测试件的核心作用是量化抓取器在小接触面积、带外附载荷工况下的抓取稳定性。常规的抓取测试多使用标准光滑球体,只能验证夹持力与接触面摩擦力的匹配关系,无法复现实际生产中工件自带外围结构、夹持路径存在遮挡的情况。这个测试件的外围轨道环采用等直径金属线材弯制,环与环之间的间隙经过精确计算,刚好能让常规尺寸的夹持指伸入,但预留的调整余量极小,这就要求抓取器的定位精度达到毫米级,否则夹持指会碰撞外围环体,不仅无法稳定抓取中心球体,还可能造成夹持指或者工件外围结构的变形。三根连接细杆的直径远小于轨道环的线径,在传递外围环体重力的同时,不会对夹持指的伸入路径造成额外遮挡,细杆的布置位置呈120度均匀分布,刚好避开了两指、三指夹持器的常规接触区域,不会干扰夹持力的正常施加。

  设计思路上,这个结构没有采用一体化实心加工的方式,而是将中心球体、连接细杆、外围轨道环拆分为三个独立的结构单元,再通过刚性连接组成整体,这种拆分设计一方面是为了方便调整测试参数,比如更换不同直径的中心球体、调整轨道环的数量或者细杆的连接位置,就能模拟不同外廓尺寸、不同遮挡程度的被测工件;另一方面也能控制整体重量,在保证结构刚性的前提下,让外围附加载荷的重量占比控制在合理区间,避免附加载荷过大超出常规抓取器的负载上限。中心球体采用类椭球的造型而非正球体,是为了增加抓取时的定位难度,正球体在任意角度的接触曲率一致,对抓取姿态的容错率更高,而椭球体只有在特定角度下才能让夹持指与表面形成稳定的面接触,这就能进一步测试抓取器的姿态调整能力与接触感知能力。

  从安装边界与尺寸适配的角度来说,整个测试件的最大外廓由外围轨道环的旋转直径决定,使用时可以通过底部的连接接口固定在测试工作台的标准安装位上,不需要额外设计定制夹具,接口尺寸与通用工业机器人末端测试台的安装孔位完全匹配。中心球体的直径参考了工业生产中常见的球形工件尺寸范围,外围轨道环与球体表面的最小间隙经过校核,既不会因为间隙过小导致常规夹持指无法伸入,也不会因为间隙过大失去路径遮挡的测试意义。连接细杆的长度决定了轨道环与球体表面的距离,这个距离的设置参考了多数带外框架工件的框架与主体的间距参数,能够覆盖大部分同类工件的结构特征。在实际测试过程中,抓取器需要从轨道环的间隙中穿过,以最小的接触面积贴合中心球体表面,逐步提升夹持力直到能够稳定提升整个测试件,同时还要在提升过程中施加横向、纵向的额外扰动,验证夹持状态下的抗载荷波动能力,整个测试过程获取的夹持力阈值、定位精度要求、抗扰动参数,都能直接作为夹持器结构优化、控制参数调整的实际依据,帮助设计人员规避小接触面积抓取、带外围遮挡工件抓取场景下的设计缺陷,让末端夹持器的实际工况适配性更强,减少上线调试阶段的问题排查成本。
