办公用彩色工字图钉三维结构设计

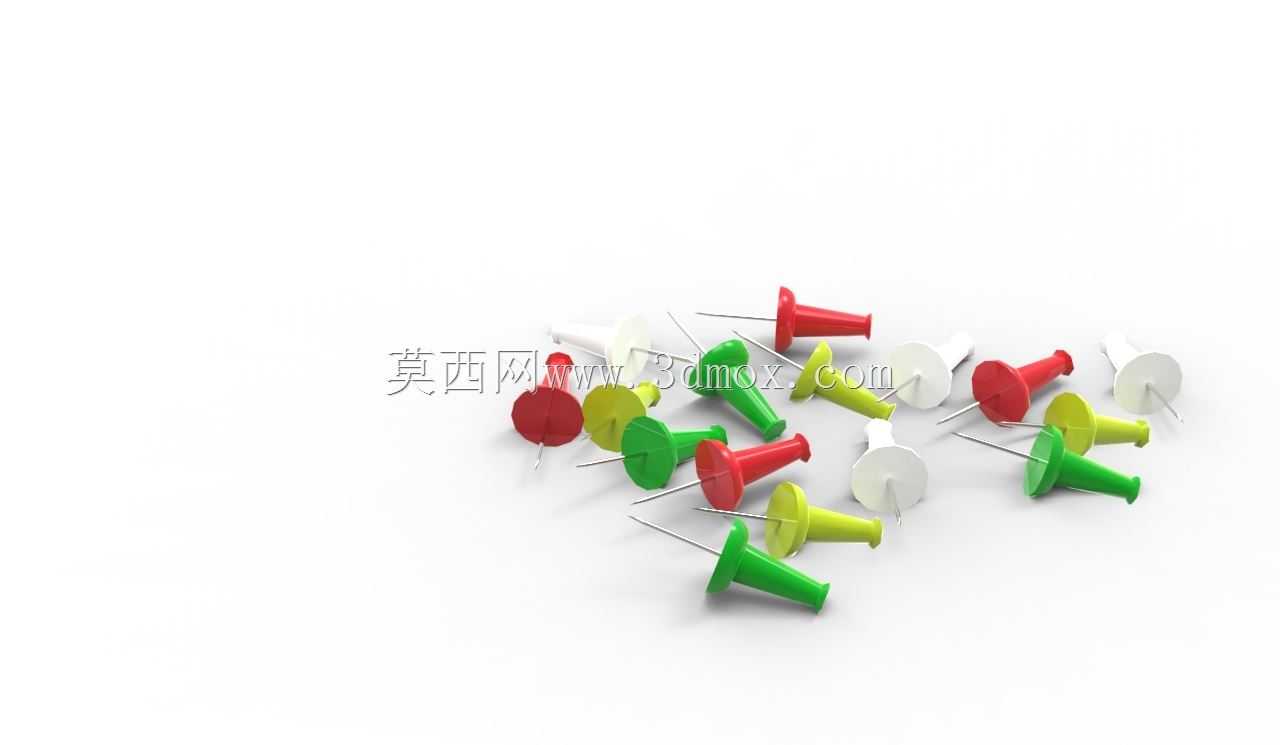

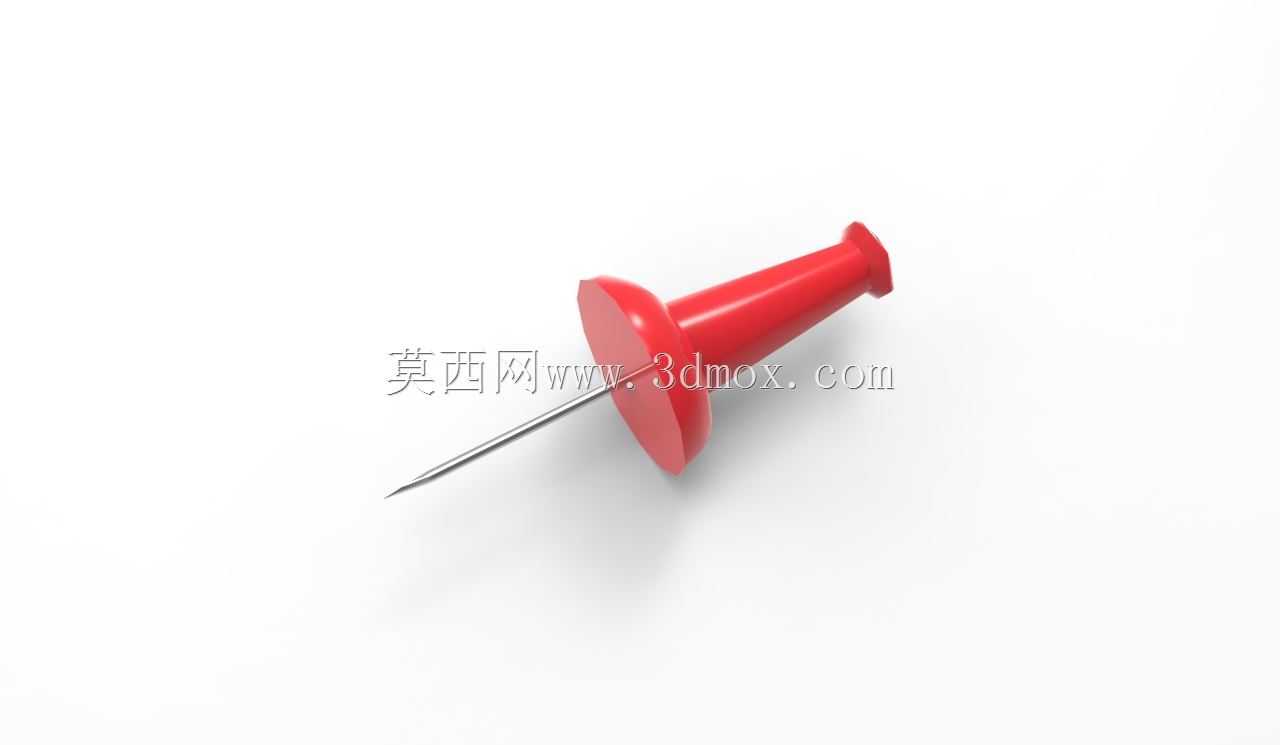

　　日常办公场景里，这类彩色工字图钉是软木板、公告栏固定纸质文件、便签、展示物料最常用的小五金件，在车间现场的生产看板、班组公告区，也常能见到它的身影，用来临时固定作业指导书换版页、临时通知、点检记录卡，相比磁吸固定件，它不需要看板具备金属基材，适配木质、软木、EVA泡棉等多种常见公告栏基材，使用场景的适配性更广。从结构设计逻辑来看，这类图钉分为两个核心功能段，上端是按压受力的塑料帽体，下端是刺入基材的金属针体，两者采用过盈压装的方式结合，塑料帽的直径设计控制在10mm左右，这个尺寸刚好匹配成年人指尖的按压接触面积，按压时不会因为接触面积过小产生硌手的痛感，同时帽体做了上窄下宽的锥形过渡，既方便手指捏取插拔，也能在压入到位后，

　　帽体下沿和基材表面留出0.5mm左右的间隙，方便后续需要取下时，指尖可以抠住帽体边缘施力，不需要额外借助工具撬动。金属针体的长度统一设计为11mm，这个长度是经过实际场景验证的：常规软木板的厚度多在8-10mm，针体刺入后可以穿透3-5层普通A4打印纸，再扎入软木板5mm左右的深度，既不会因为针体过短导致固定不牢、纸张脱落，也不会因为针体过长穿透看板背面，划伤背面的墙面或者路过人员的肢体，针体的尖端做了磨尖处理，刺入角度控制在15度左右，刺入时不需要太大的按压力度，普通办公人员单手就可以完成按压固定操作，同时针体的直径选用0.8mm的镀锌钢丝，刚性足够，正常按压使用不会出现弯折、断针的情况，

　　镀锌层也能避免日常办公环境下的潮气导致针体生锈，污染固定的纸质文件。塑料帽体选用ABS材质注塑成型，表面做了哑光磨砂处理，不会因为办公灯光的反射产生眩光，晃到查看公告人员的视线，多色的设计不是单纯为了外观美观，而是在实际使用中可以做分类标识：比如红色帽的图钉用来固定紧急通知、待处理的文件，绿色帽用来固定已完成、公示类的内容，黄色帽用来固定临时提醒类的便签，不同颜色对应不同的文件优先级，在多班组共用的生产看板上，还可以用不同颜色区分不同班组的公告内容，减少信息查找的时间。在建模过程中，需要重点控制两个部分的配合公差：塑料帽中心的安装孔直径要比金属针体的直径小0.1mm，压装后两者的拉脱力要大于15N，保证正常插拔使用时，

　　针体不会从塑料帽中脱落，避免出现针体残留在看板内的安全隐患；其次是塑料帽的外轮廓要做倒圆角处理，所有边缘的圆角半径不小于0.5mm，避免尖锐的注塑飞边或者棱角划伤使用者的手指。从安装边界来看，这类图钉的使用不需要预留额外的安装空间，只要基材的硬度低于针体的硬度，且厚度大于针体刺入深度的2/3就可以使用，除了常规的办公场景，在手工DIY、教学展示、展会展板布置等场景也能适配，固定的物料除了普通纸张，还可以固定薄卡纸、照片、布艺小样等重量较轻的展示物料，单颗图钉的垂直承重可以达到0.2kg，完全满足日常轻量物料的固定需求。设计时还要考虑批量生产的工艺性，塑料帽的注塑模具要做拔模斜度，脱模斜度控制在1度左右，保证注塑成型后可以顺利脱模，不会出现帽体表面拉伤、缺料的情况，金属针体的头部要做滚花处理，压入塑料帽后可以增加和塑料孔壁的摩擦力，进一步提升两者的结合强度，避免长期使用后出现松脱。
