乘用车子午线轮胎带轮毂总成结构设计

　　在整车行走系统的匹配设计中，车轮总成是直接关联行驶安全性、操控稳定性与NVH表现的核心部件，这套带轮毂的子午线轮胎总成，主要适配常规紧凑型家用乘用车的前桥转向轮位，也可根据轮辋安装参数调整后用于同平台SUV车型的非驱动轮位。日常道路行驶过程中，车轮需要同时承担整车垂直载荷传递、路面冲击缓冲、驱动制动力矩输出以及转向动作执行的多重功能，设计阶段需要兼顾铺装路面的滚动阻力表现、非铺装路面的抓地能力，以及高速行驶下的动平衡稳定性。

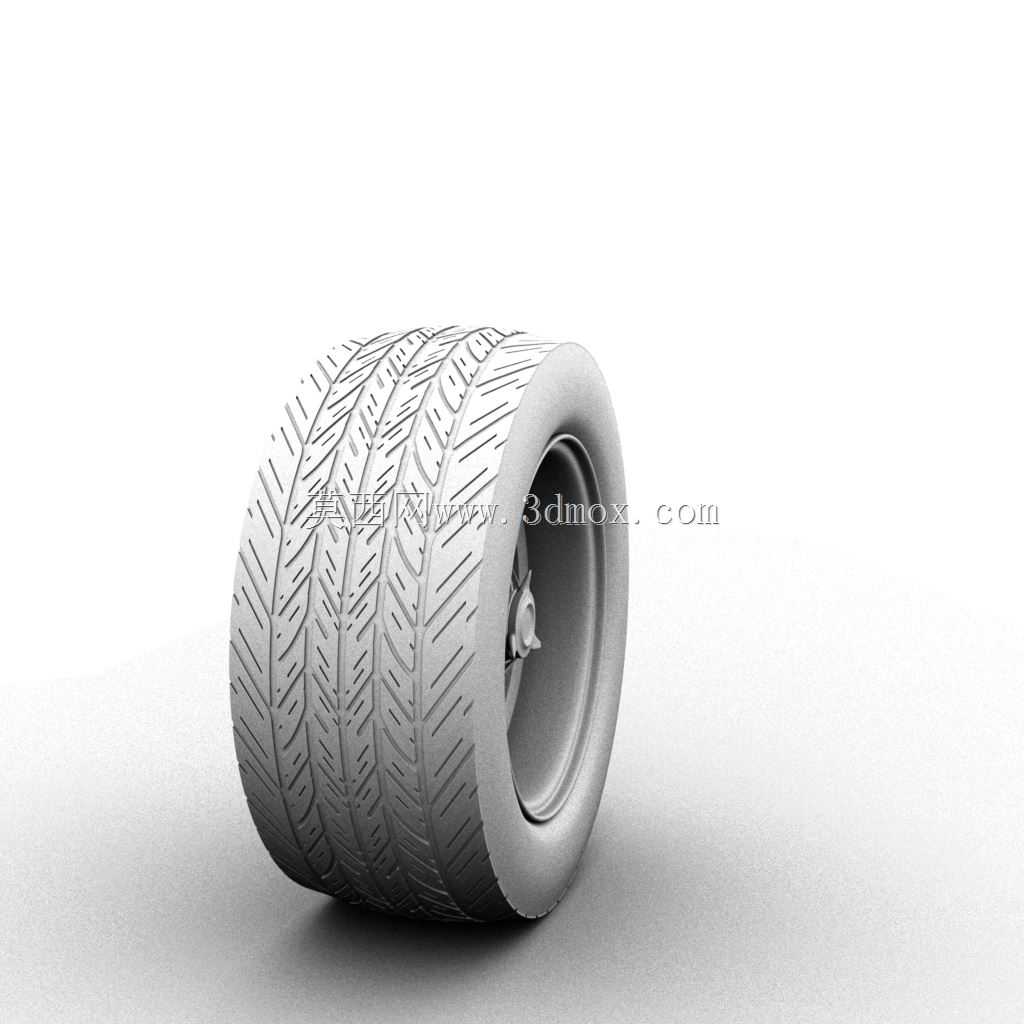

　　从结构设计思路来看，轮胎部分采用了常规民用子午线轮胎的胎体排布逻辑，胎面花纹采用不对称块状设计，纵向设置四条主排水沟槽，横向切割出细密的钢片纹路，湿滑路面行驶时可以快速破除胎面与路面之间的水膜，降低高速水滑风险；胎侧采用加厚高韧性橡胶配方，兼顾低速过减速带时的缓冲性能与高速过弯时的侧向支撑刚度，避免胎侧过度形变导致的胎面接地面积异常减小。轮毂部分采用多辐条铝合金铸造结构，辐条造型在满足视觉效果的同时，重点优化了刹车系统的散热风道，车辆连续制动时，轮辐旋转带动的气流可以直接冲刷刹车卡钳与刹车盘表面，带走摩擦产生的热量，避免制动热衰减。

　　安装边界与尺寸匹配方面，这套车轮总成的轮辋直径适配17英寸常规家用车轮胎规格，PCD孔位采用5孔通用布局，中心孔直径匹配多数紧凑型乘用车的轮毂轴头尺寸，安装时无需额外加装变径圈即可保证同轴度；轮辋偏距设置在常规家用车的合理区间内，安装后轮胎外侧面与翼子板轮眉基本齐平，既不会因为偏距过小导致轮胎突出翼子板造成泥水飞溅，也不会因为偏距过大导致轮胎蹭到内侧悬挂结构或者轮拱内衬。轮胎断面宽度适配215mm规格，扁平比设置为55，在胎侧缓冲能力与转向响应速度之间取平衡值，既不会因为扁平比过小导致胎侧过硬、颠簸路面滤震效果差，也不会因为扁平比过大导致转向时胎侧形变过多、操控指向模糊。

　　实际工程应用中，这套车轮总成的设计需要和整车悬挂参数做匹配校核，转向过程中轮胎跳动到极限位置时，需要和轮拱、减震器、转向拉杆等周边部件保留足够的安全间隙，避免满载转向或者颠簸压缩时出现部件干涉；动平衡设计阶段，轮毂与轮胎装配后需要在轮辋两侧加装平衡块，将剩余不平衡量控制在行业通用的5g以内，避免高速行驶时出现方向盘抖动的问题。胎面橡胶的硬度设置在邵氏65度左右，兼顾干地抓地力与耐磨性能，正常城市道路行驶下可以保证合理的使用寿命，同时不会因为硬度过高导致胎噪过大、影响车内乘坐舒适性。气门嘴安装位设置在轮辋的标准位置，适配常规通用型橡胶气门嘴，后期维护更换时无需特殊配件，常规维修网点即可完成拆装与胎压检测作业。
