多段组合式钢制环形机械连接构件

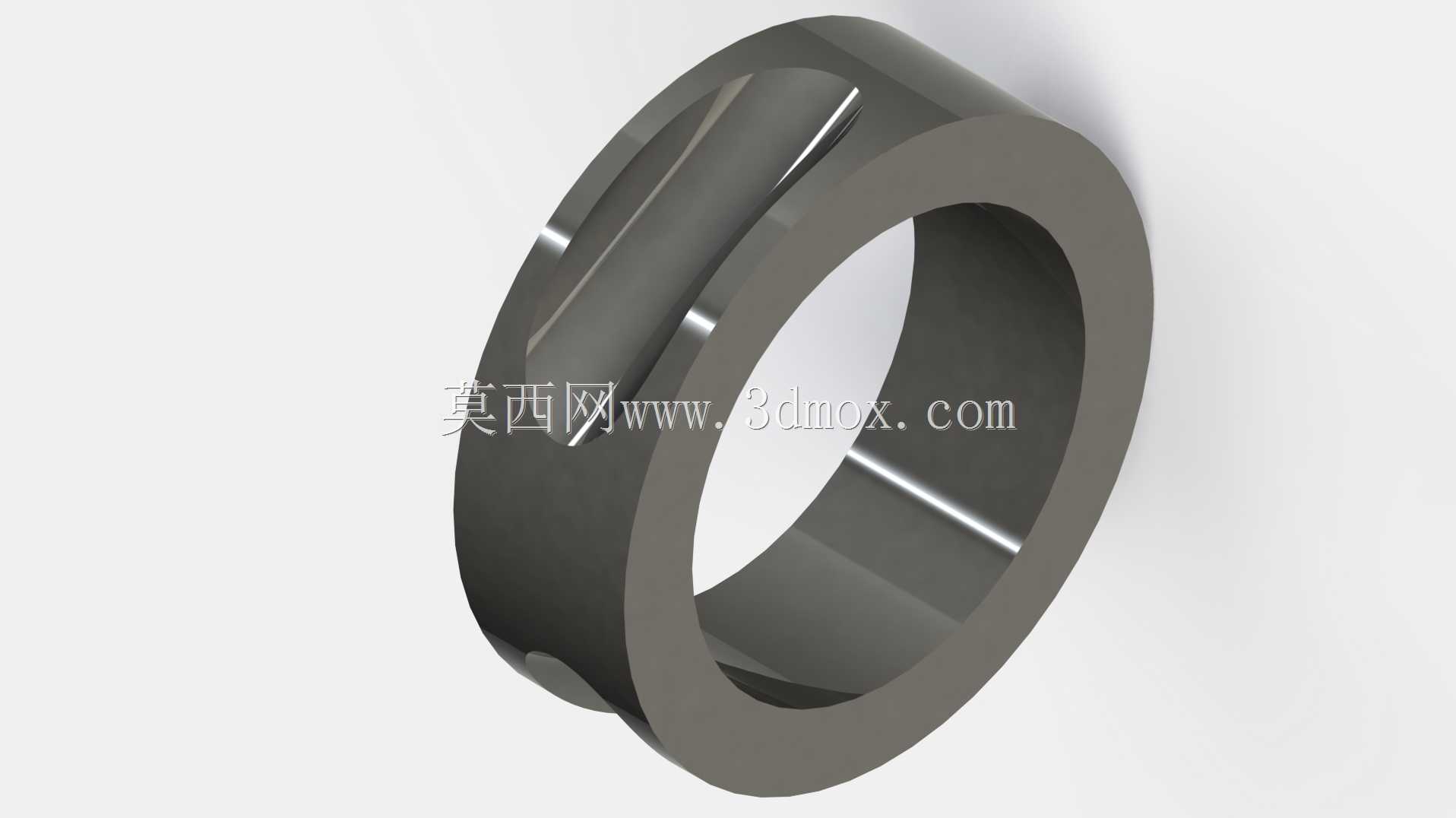

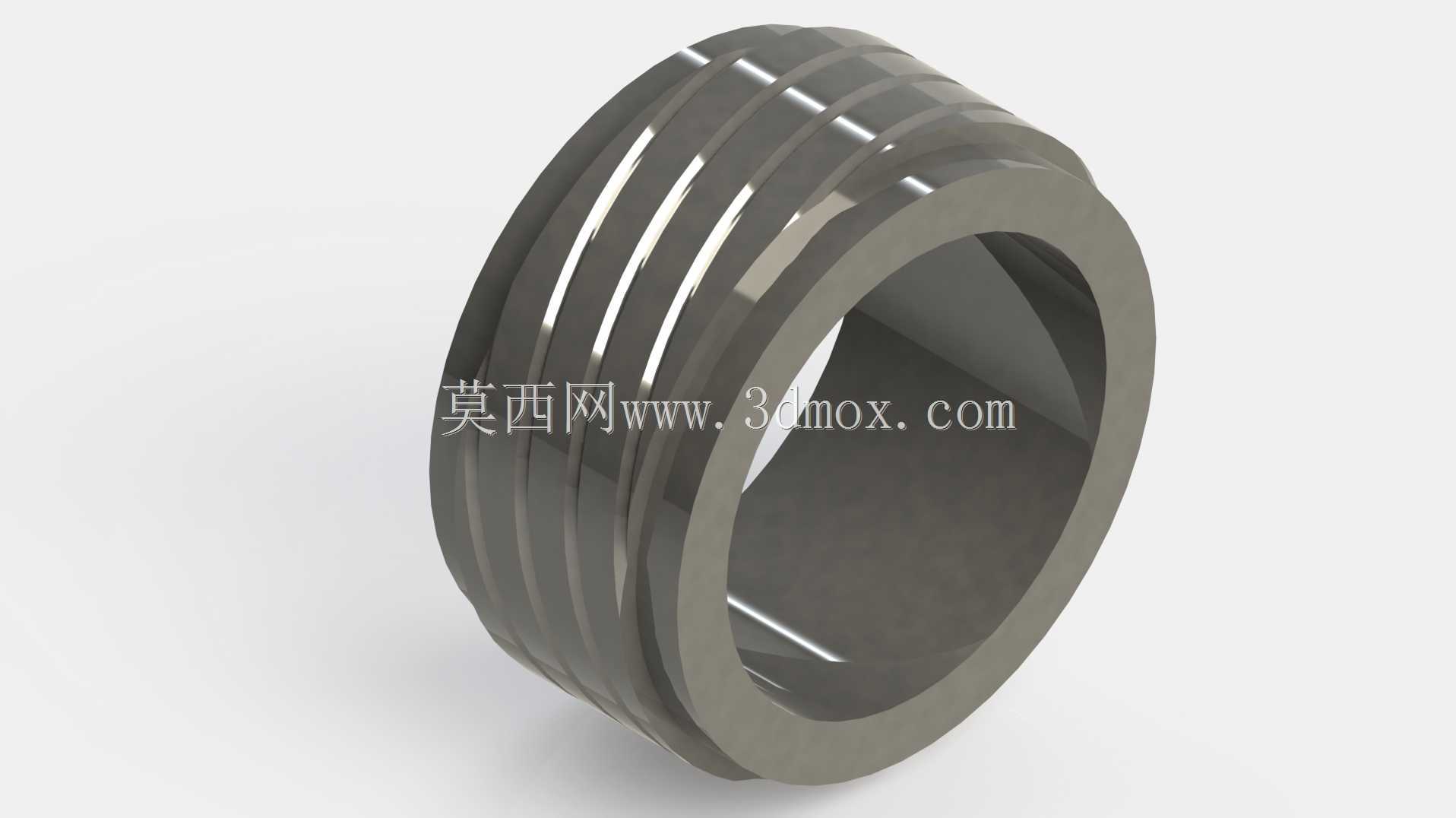

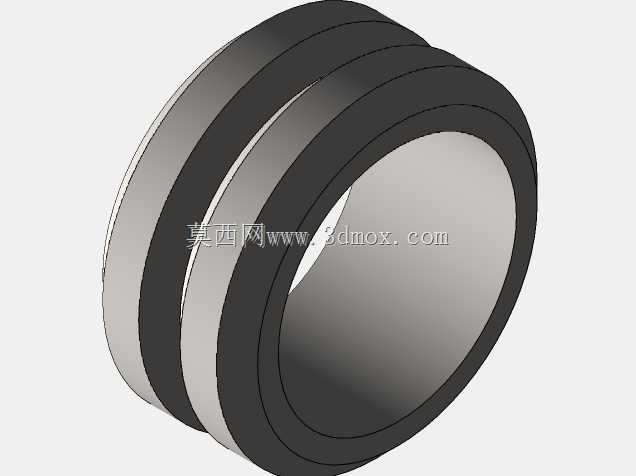

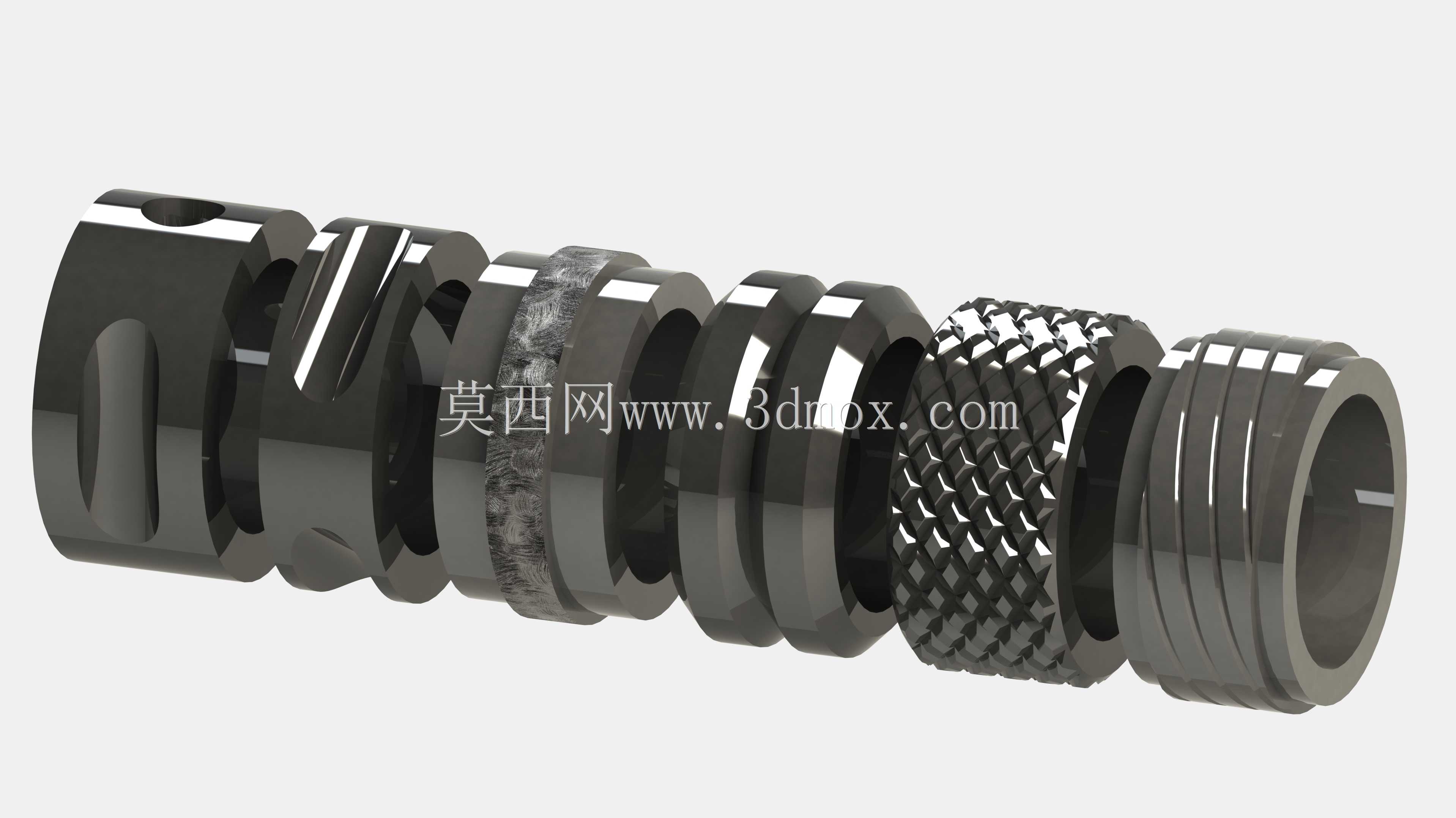

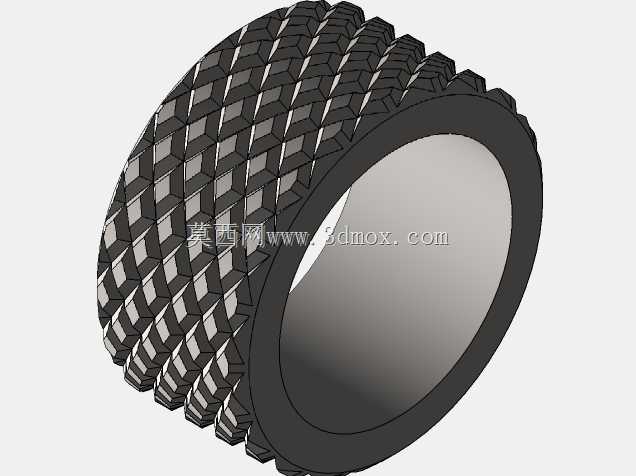

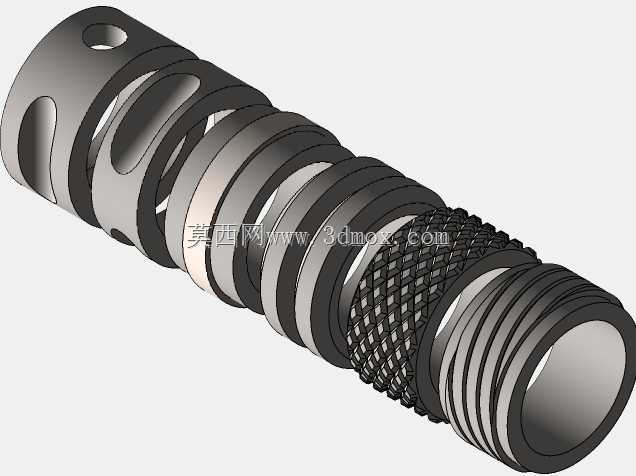

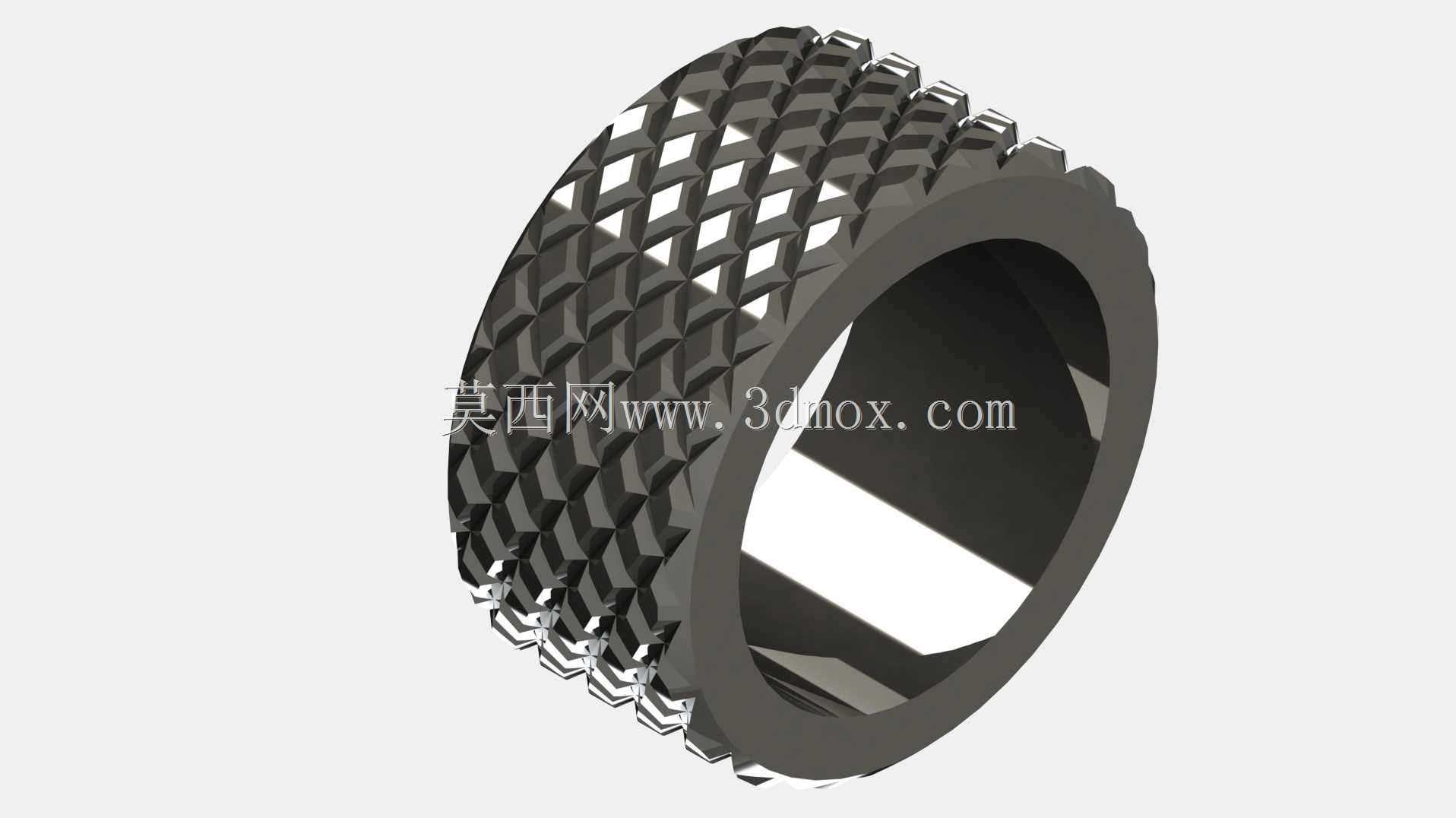

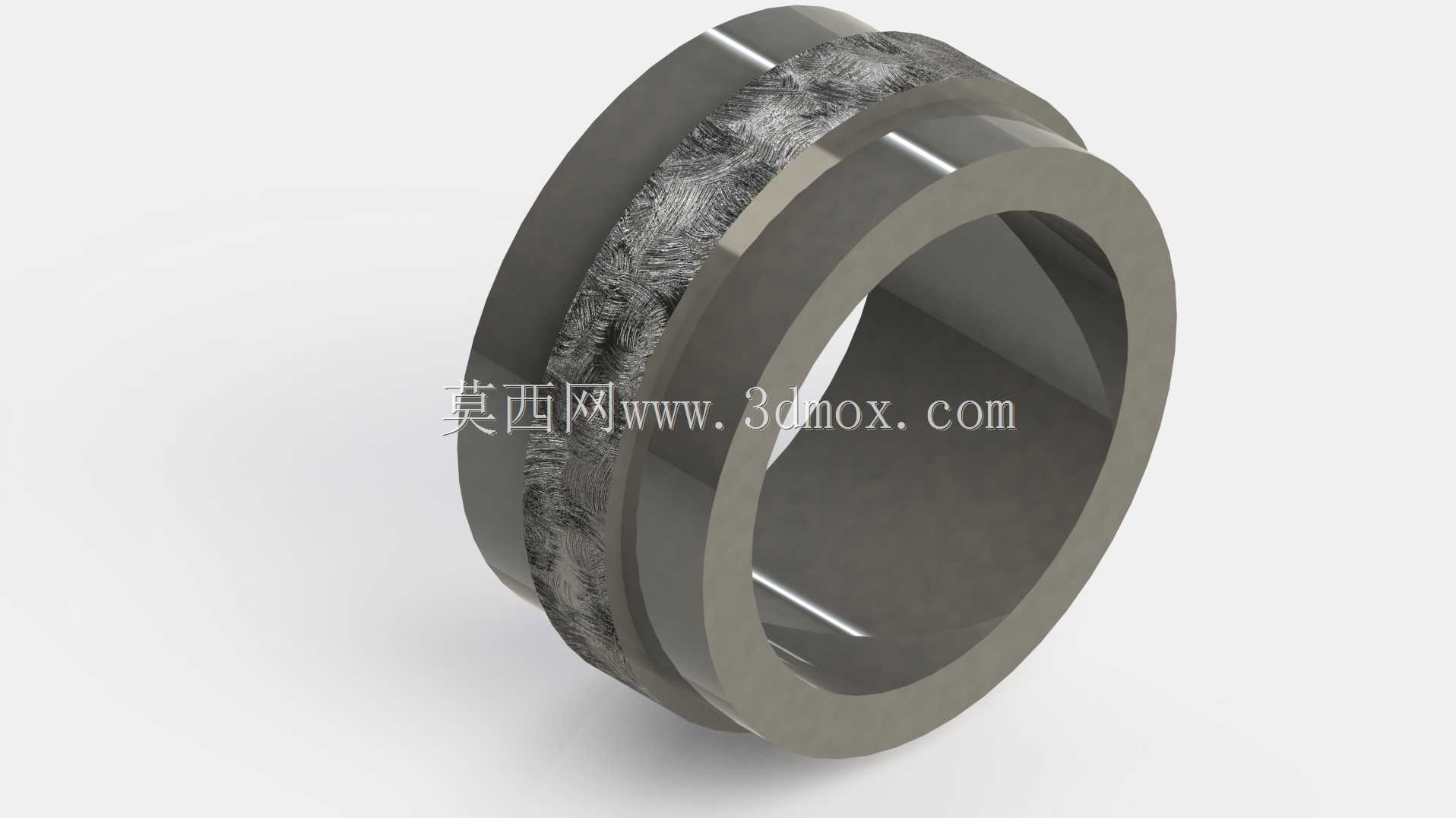

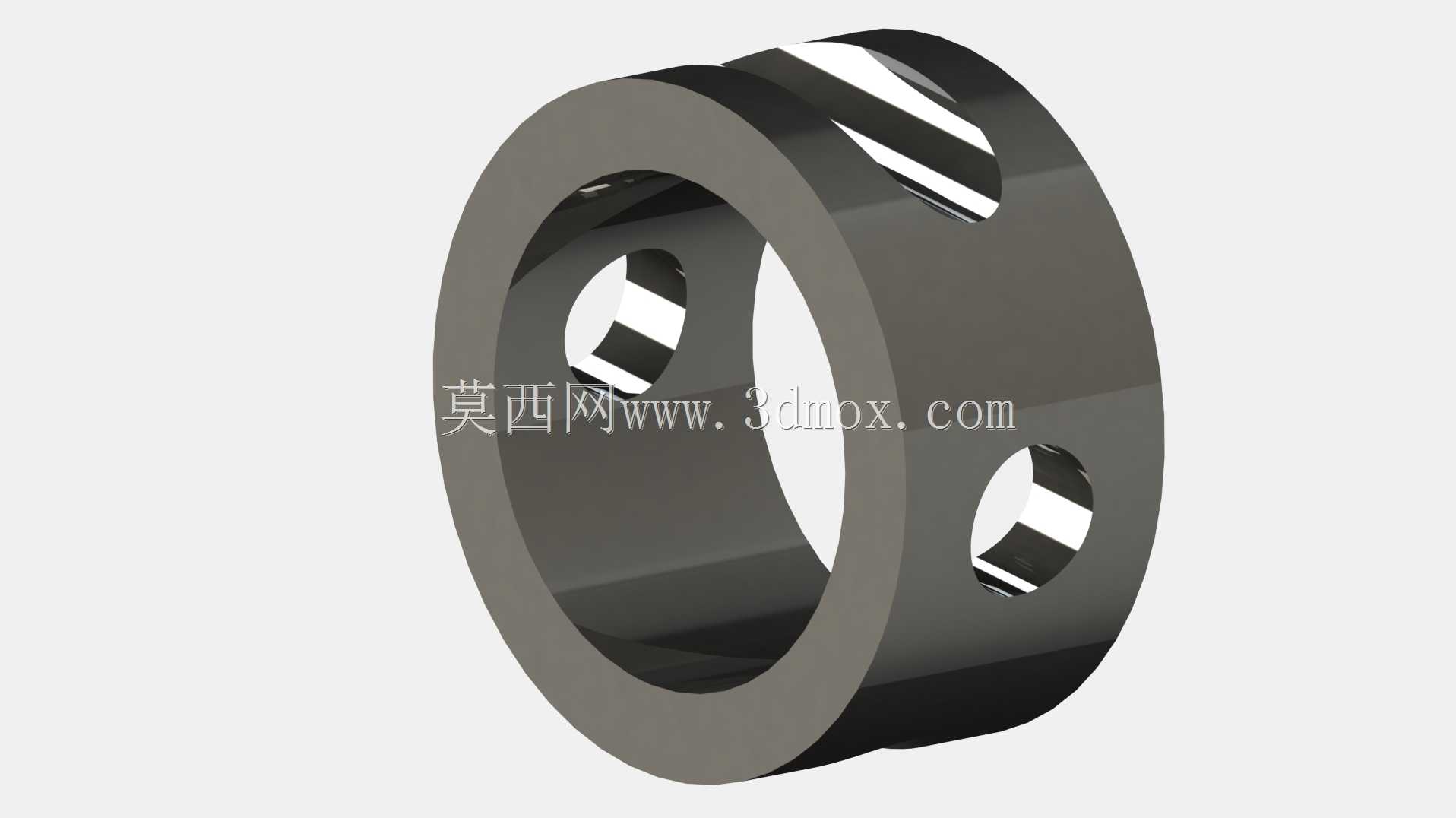

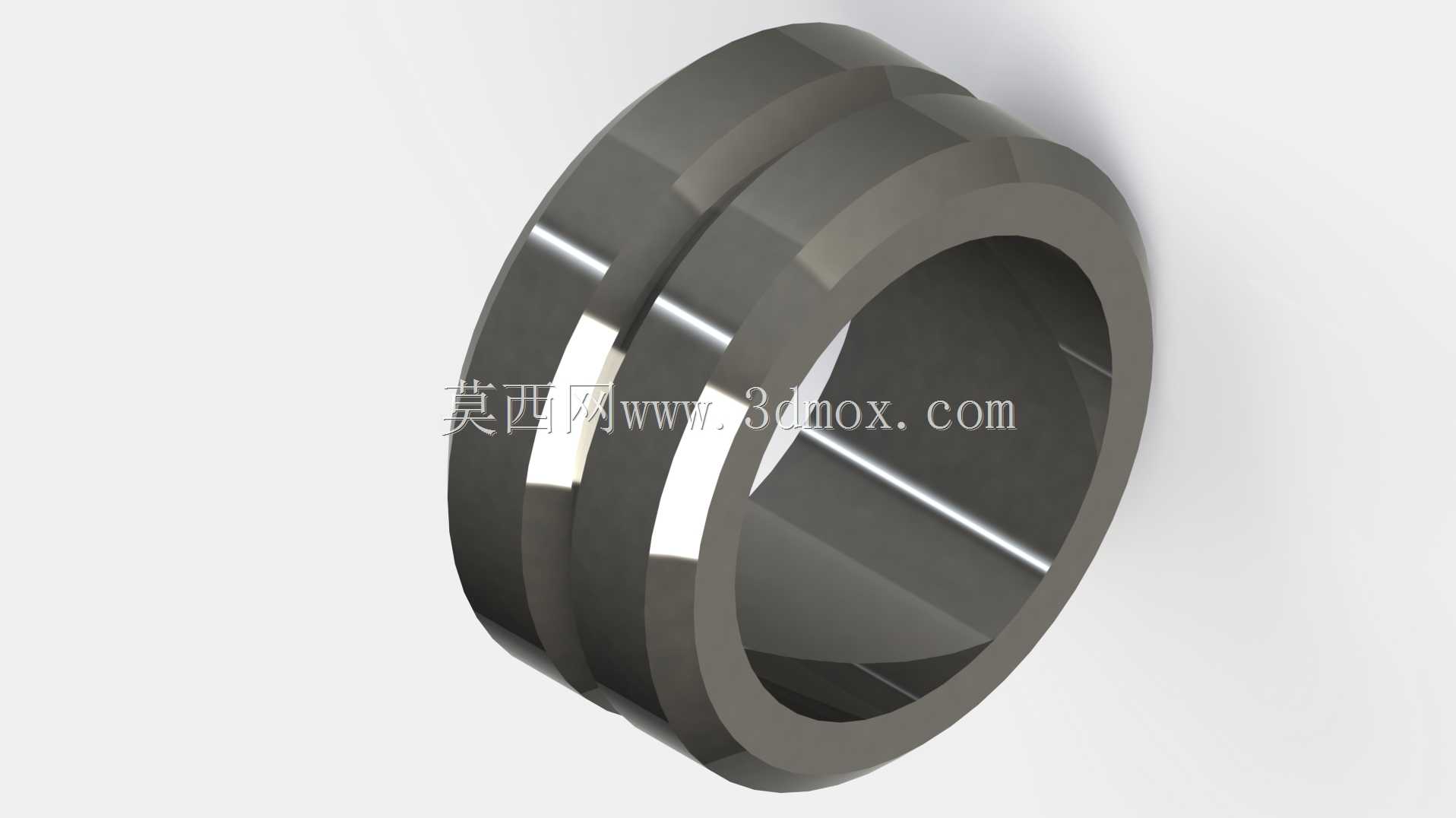

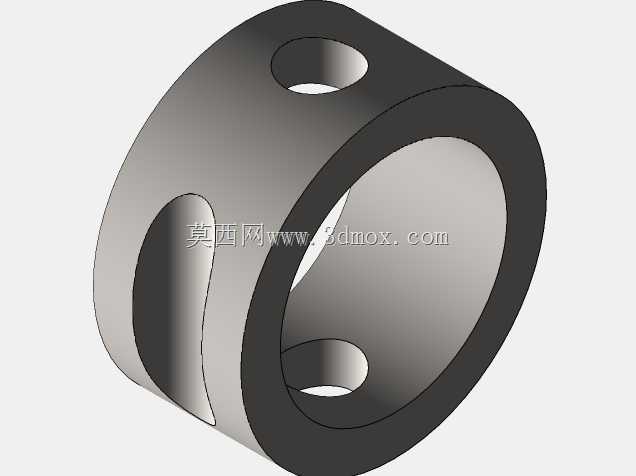

　　该环形构件属于机械传动与管路系统中常用的轴向连接类零件，可适配液压油路、气动回路以及小型传动轴系的对接场景，在普通卧式车床的加工工序范围内即可完成全流程制作，无需依赖多轴联动加工中心，适配中小批量机加工车间的生产条件。从结构功能来看，构件沿轴向拆分多段功能区，最左侧带径向通孔的段为定位锁紧段，通孔可穿装锁紧销钉，实现与对接端的周向防转，避免工作过程中受轴向窜动或周向扭矩影响出现松脱；紧邻的多道环形凹槽为密封槽位，可适配O型橡胶密封圈，在流体通路场景下阻断介质沿配合面的渗漏路径，密封槽的槽宽与槽深公差控制在IT7级区间，可适配常规线径的标准密封圈，无需定制非标密封件。中部带滚花纹理的段为手动操作段，

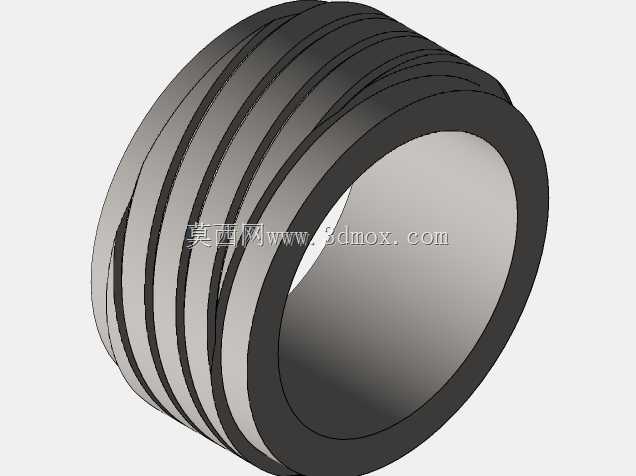

　　网纹滚花的齿距与齿高符合手动操作的摩擦力要求，无需额外工具即可完成构件的手动旋拧装调，在设备日常维护、管路快换场景下可大幅降低拆装耗时，滚花段两侧的凸台为轴向限位面，可控制构件旋入对接基座的深度，避免过度旋入导致内部密封件被挤压变形失效。最右侧的外螺纹段为连接段，螺纹精度采用6g级公差，可适配同规格的内螺纹接口，螺纹尾部的退刀槽宽度满足标准螺纹加工退刀要求，不会出现螺纹收尾处的牙型不完整导致的配合卡滞问题。从设计思路来看，整体采用同轴回转体结构，所有功能段的轴线重合度控制在0.02mm以内，避免装配后出现偏心导致的运转抖动或密封偏磨；各段之间的过渡圆角均做了R0.5-R1的圆弧处理，消除车削加工后的尖锐边角，

　　既避免装配过程中划伤操作人员，也减少应力集中点，提升构件在受交变载荷时的结构强度，避免尖角处出现应力开裂。外形尺寸方面，构件整体轴向长度可根据对接场景的安装空间做等比例缩放，基准版本的最大外径不超过40mm，内孔通径保持一致，可适配通径10-20mm的流体管路或直径匹配的轴系对接，安装时仅需保证对接端的内孔与构件内孔同轴，锁紧销钉穿装到位即可完成装配，无需额外的定位工装。在实际应用中，该构件可替换小型液压设备油路中的传统对接接头，也可作为小型实验装置中的轴系连接套使用，多段组合的结构可根据实际需求增减功能段，比如在需要额外密封点位时可增加密封槽段，在需要更大操作扭矩时可加宽滚花段，结构拓展性较强。加工过程中，

　　所有外圆面的粗糙度控制在Ra1.6以内，密封槽面的粗糙度控制在Ra0.8以内，可保证密封圈的贴合度，减少长期使用后的密封磨损；滚花段采用网纹滚花工艺，滚花后无毛刺、无断齿，手动操作时不会划手，且摩擦力足够承受手动旋拧的最大扭矩。构件的材质选用常规45号钢即可满足普通工况的强度要求，在腐蚀介质场景下可更换为304不锈钢材质，加工工艺无需调整，仅需更换对应材质的棒料即可完成生产，材料通用性强，采购成本可控。从安装边界来看，构件装配时所需的径向操作空间不超过最大外径的1.2倍，轴向操作空间仅需预留出滚花段的长度即可完成手动拆装，在空间紧凑的设备内部也可顺利完成装调，不会出现操作空间不足导致的装配困难。
