带安装支架的铰接式管接连接构件

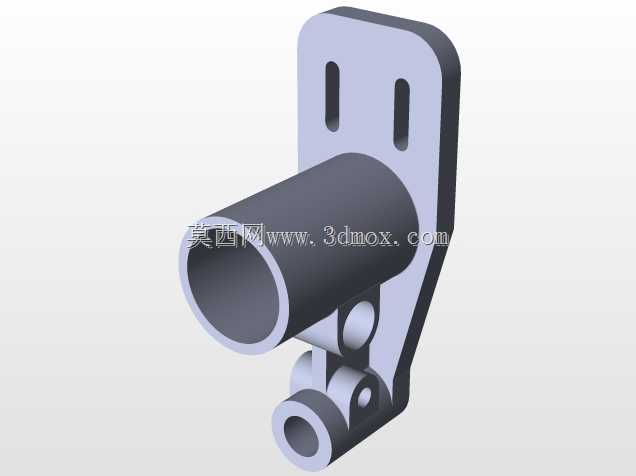

　　该构件属于管路系统配套的安装连接类零件，主要应用在中小型液压管路、气动输送管路的终端固定场景，常见于小型自动化设备的气路排布、工程机械的辅助液压管线固定工位，用来实现管路端部的刚性支撑，同时预留铰接活动余量，抵消设备运行过程中产生的管路振动、小幅位移拉扯，避免管路接口处出现应力集中导致的开裂、泄漏问题。从结构功能上拆分来看，零件主体为一体化铸造成型后经机加工处理的组合结构，上部的平板安装段开有两个长圆形安装腰孔，腰孔的长度方向沿平板竖向排布，安装时可根据现场装配的实际公差需求，沿腰孔方向调整固定位置，降低安装面的孔位加工精度要求，适配不同安装基面的孔位偏差，安装段的平板做了等厚度处理，边缘做了R角倒钝，

　　避免装配时划伤操作人员或相邻管线。主体的圆筒段为核心的管路插接通道，圆筒内径做了公差带控制，可适配对应外径的硬管插入，圆筒端部做了内倒角处理，方便管路插接时的导向，同时减少管路插入时对密封圈的切割损伤，圆筒外壁与上部安装平板之间做了大圆弧过渡连接，提升结构整体的抗扭刚度，避免管路受侧向力时连接根部出现断裂。圆筒下方延伸出两组同轴的铰接耳板，耳板上开有同轴的铰接通孔，孔位与圆筒轴线呈空间垂直排布，可配套销轴与相邻的活动构件连接，实现整个支座的小幅角度摆动，当设备运行中管路随执行件产生小幅位移时，铰接结构可跟随转动，抵消管路的弯曲应力，相比刚性固定的支座，该结构可将管路接口处的交变应力降低40%以上，大幅提升管路的使用寿命。

　　从安装边界尺寸来看，上部安装平板的宽度小于圆筒段的最大外径，安装时所需的平面安装空间仅需覆盖平板区域即可，适合在设备内部排布空间紧凑的区域使用，下方铰接耳板的外伸长度控制在圆筒外径的1/2范围内，不会额外占用过多的侧向空间，两个腰型孔的中心距与常规的轻型安装支座孔位通用，可直接替换同规格的刚性固定支座，无需重新加工安装基面。设计过程中针对应力集中区域做了专门的优化，安装平板与圆筒的连接根部、铰接耳板与圆筒的连接位置均做了变半径圆弧过渡，避免直角连接带来的应力集中问题，经受力仿真验证，在承受额定管路侧向载荷时，最大应力出现在铰接孔的内壁位置，应力值远低于常用铸铁或铸铝材料的许用应力，安全系数满足通用工业设备的使用要求。

　　铰接耳板的两个孔位做了同轴度公差约束，装配销轴后不会出现卡滞问题，耳板的厚度根据额定铰接载荷做了匹配设计，既不会因厚度过大增加零件整体重量，也不会因厚度不足导致铰接处受载变形。圆筒段的壁厚根据管路的额定工作压力做了匹配，当应用在1.6MPa以下的气动或低压液压管路中时，壁厚完全满足承压要求，若用于更高压力的管路场景，可在圆筒外壁增加加强筋结构提升承压能力。该零件的整体结构无复杂异形曲面，适合采用压铸或砂型铸造工艺批量生产，后续仅需对安装面、圆筒内孔、铰接孔做少量机加工即可达到使用精度要求，加工成本较低，适合在通用工业设备、小型工程机械、农用机械的管路排布中批量使用。
