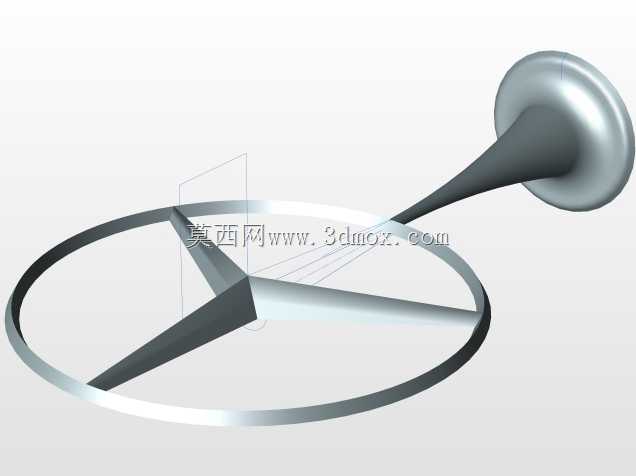

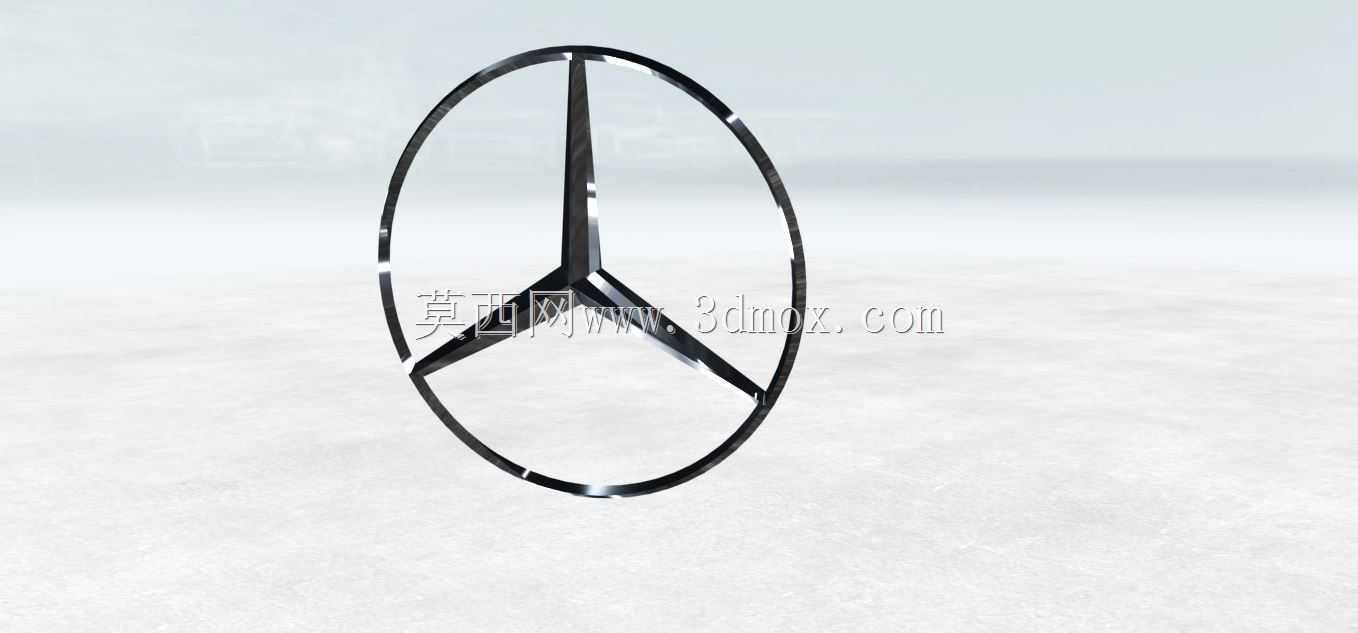

梅赛德斯三叉星环形标识立体结构

　　在汽车品牌视觉识别系统的落地环节，车头、车尾、轮毂等位置的标识结构是整车外观品质感知的核心细节之一，这款三叉星环形标识的三维结构，完全围绕量产装车的实际需求搭建，覆盖了从外饰件匹配到安装定位的全链路工程细节。做车标结构设计首先要卡准安装边界，环形外框的轮廓曲率需要和对应安装位的车身曲面完全贴合，不管是引擎盖前端的安装基座，还是中网中央的预留槽位，标识背面的定位柱间距、卡扣位置都要和车身钣金的预装孔位完全对齐，不能出现安装后边缘缝隙不均、按压晃动的问题，三叉星的三个支臂从中心交汇点向外延伸的角度严格遵循品牌视觉规范，每一段棱线的倒角半径都经过反复调整，既保证金属质感的锐利度，又避免棱边过于尖锐带来的安全隐患，同时还要满足外饰件的圆角法规要求。

　　从实际使用场景来看，车标长期暴露在户外环境，要承受高速行驶的气流冲击、雨水冲刷、紫外线老化还有洗车时的外力剐蹭，所以结构设计上做了多层受力考量，环形外框的截面采用渐变厚度设计，和车身贴合的内侧边缘做了加厚处理，提升整体抗冲击强度，三叉星支臂和外环连接的位置做了圆弧过渡的加强结构，避免车辆长期行驶振动导致连接位置出现应力断裂，标识表面的曲面弧度经过光学效果验证，不管是自然光照射还是车灯反光，都能呈现均匀的金属光泽，不会出现局部反光过强或者暗区，影响品牌标识的识别度。

　　在建模逻辑上，整个结构采用参数化草图搭建基础轮廓，先绘制外环的基准圆和三叉星的中心角度定位线，每一段轮廓线都做了全约束，方便后续根据不同车型的安装尺寸做比例缩放调整，曲面构建时采用四边面拓扑结构，避免出现三角面导致的曲面褶皱，后续不管是做镀铬工艺的渲染验证，还是开模前的模流分析，都能直接导出可用的曲面数据，不需要额外修补破面。标识背面的安装结构做了隐藏式设计，定位柱和卡扣的高度完全匹配车身安装位的凹陷深度，安装后从正面看不到任何安装结构，保证外观的整体性，同时定位柱的根部做了加强筋设计，避免安装时用力过大导致柱体断裂，卡扣的卡接量经过反复测算，既保证安装后牢固不脱落，又能在售后维修时方便拆卸，不会损坏车身钣金。

　　针对不同的装车位置，这个结构还预留了工艺调整空间，比如用在轮毂上的标识，整体厚度会做减薄处理，背面增加背胶粘贴的平面区域，适应轮毂盖的弧形安装面；用在车尾的标识，会在三叉星的中心位置预留360度全景影像摄像头的安装孔位，孔位的边缘做了密封槽设计，避免雨水进入摄像头内部影响成像效果。整个结构的所有棱边都做了等半径倒角处理，没有尖锐的直角，既满足外饰件的安全标准，又能在镀铬或者抛光工艺处理时，让镀层均匀附着，不会出现边角位置镀层堆积或者漏镀的问题。在做结构校验的时候，还模拟了120km/h时速下的气流冲击载荷，验证外环和三叉星连接位置的形变量，确保高速行驶时标识不会出现振颤异响，也不会因为气流长期冲击出现变形脱落的问题，同时材料厚度的设定兼顾了轻量化和强度要求，不会因为标识过重增加车头的额外负载，也不会因为厚度过薄导致按压时出现凹陷变形。
