双链轮配合滚子链条传动结构设计

这套链传动结构广泛应用于各类需要精准同步动力传输的工业场景中，覆盖轻工输送设备、农用作业机械、中小型动力传输机组、摩托车及低速代步车传动系统、自动化生产线输送单元等多个领域，是机械传动体系中适配长轴距动力传递的核心结构形式。相较于带传动结构，这套链传动不会出现打滑丢转的问题，平均传动比精准可靠，作用在传动轴上的径向载荷更小，能在高温、多尘、有油污的相对恶劣工况下保持稳定的工作状态，传递效率可达九成以上，适合在两轴中心距偏大、不适合采用齿轮传动的布局场景下使用。

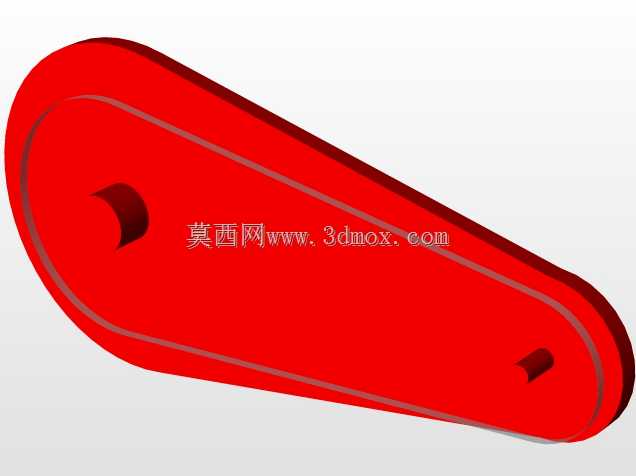

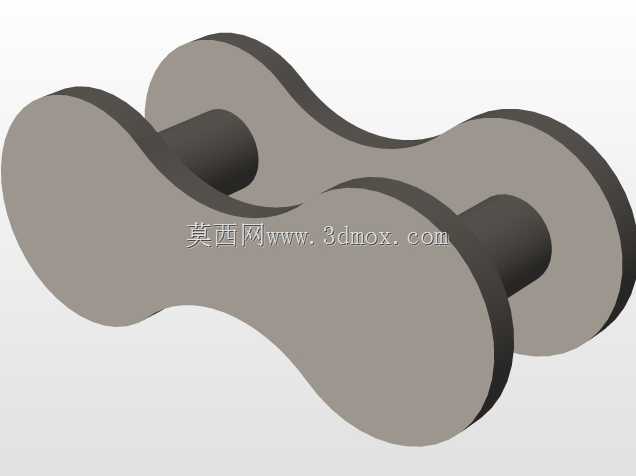

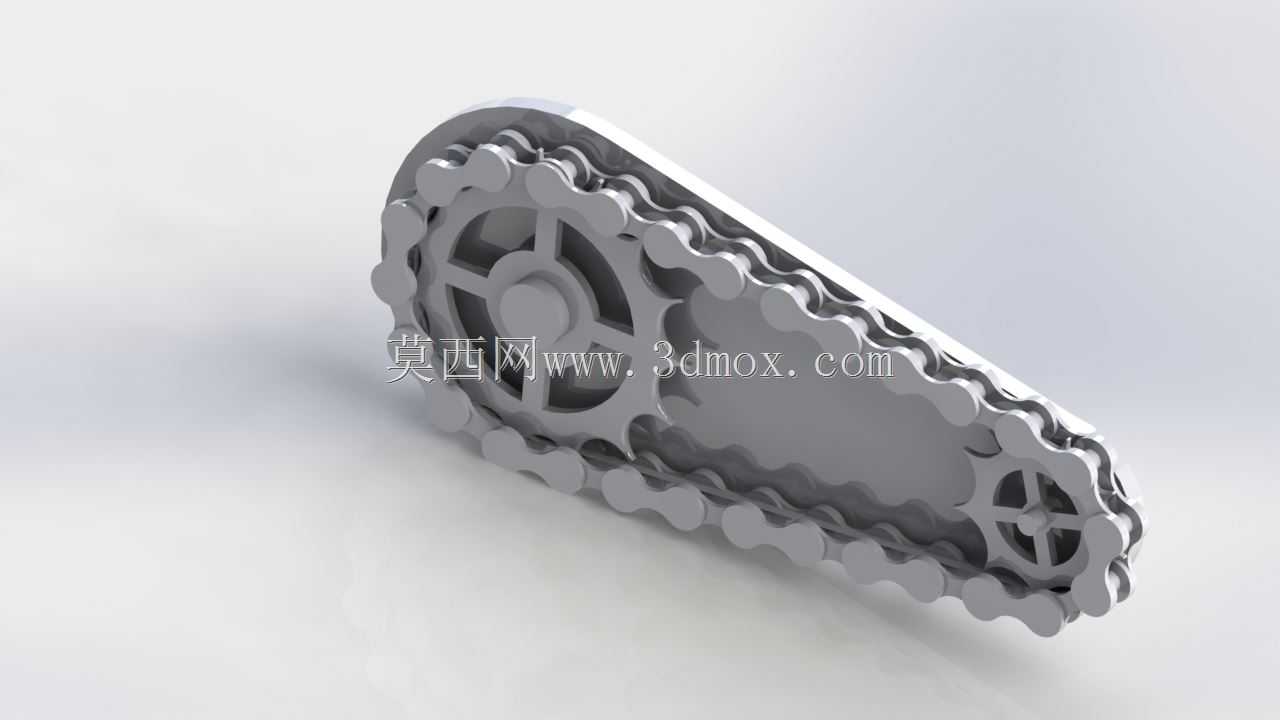

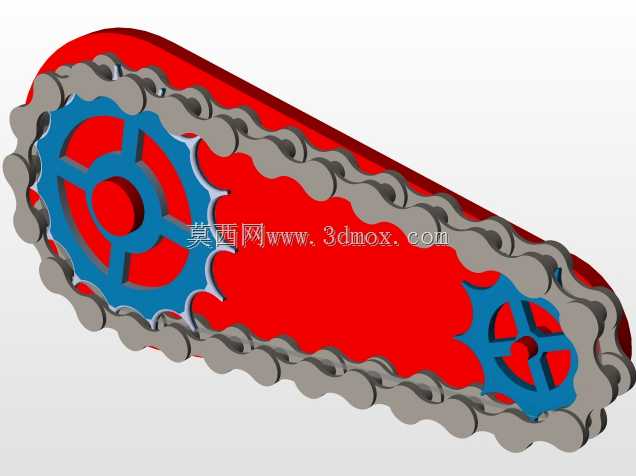

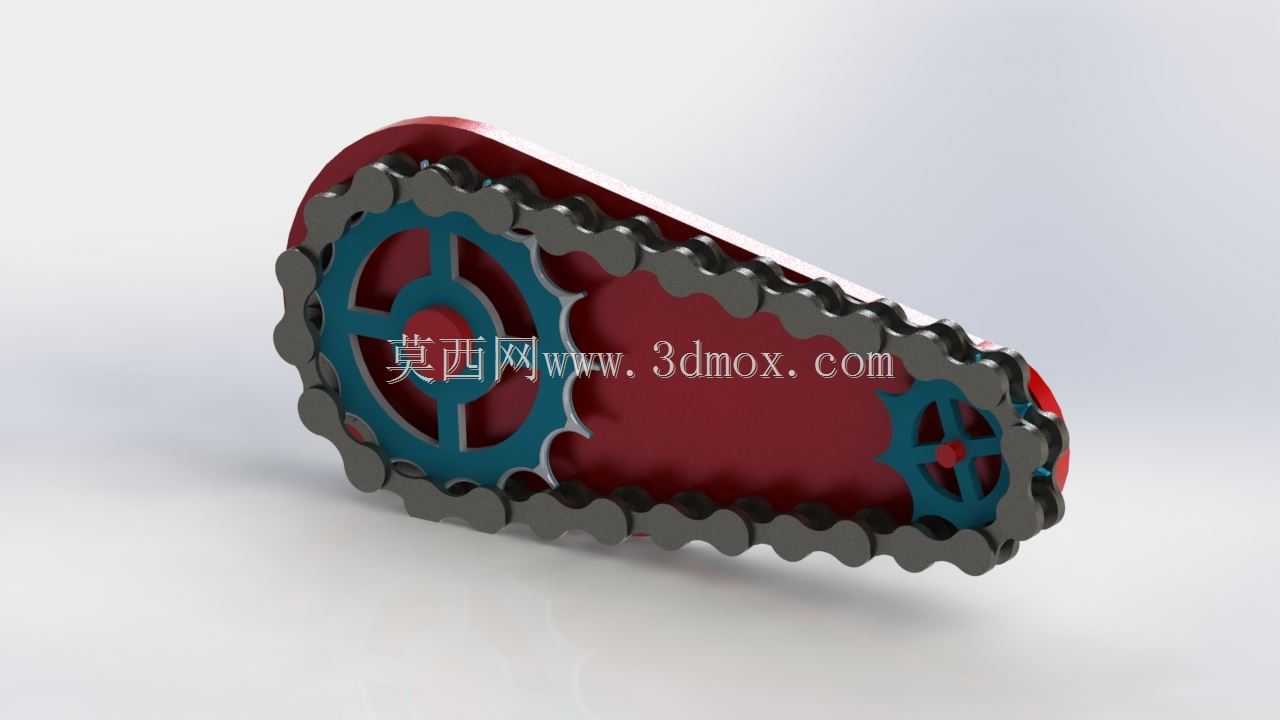

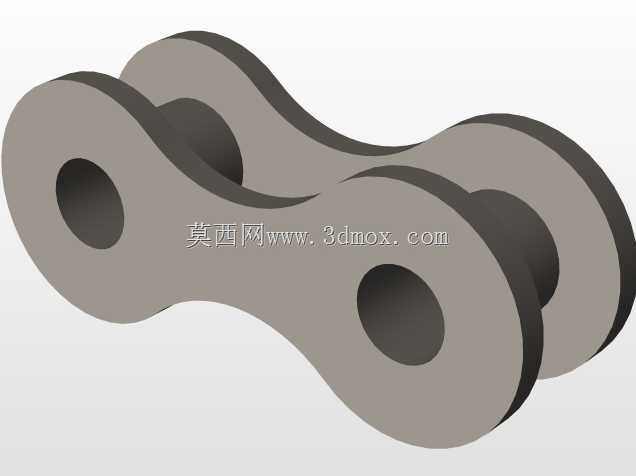

整套结构采用标准滚子链搭配两个不同齿数的链轮完成布局，大链轮作为从动端适配减速增扭的传动需求，小链轮作为主动端连接动力输出轴，链条通过外链板、内链板、销轴、套筒、滚子的精密配合实现与链轮轮齿的顺畅啮合，啮合过程中滚子可沿轮齿齿面滚动，大幅降低啮合过程中的摩擦损耗与工作噪音，延长整套传动结构的使用寿命。设计过程中首先根据传递功率、输入转速、传动比需求确定链轮的齿数、节距、排数参数，再结合预设的中心距计算链条节数，同时充分考虑链条松边的垂度要求，预留合理的张紧调节余量，避免运转过程中出现跳齿、脱链的问题。

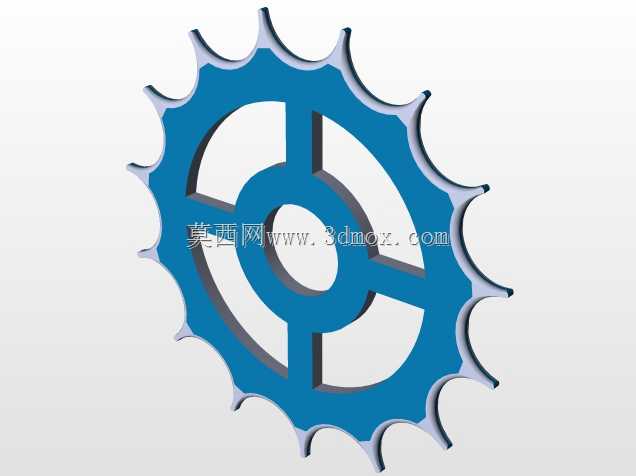

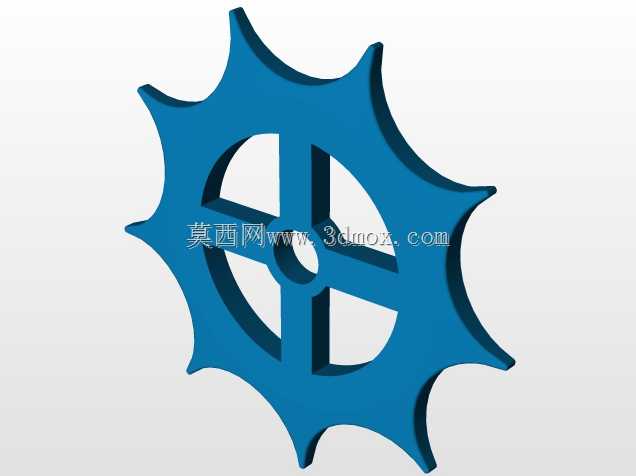

链轮采用辐板式结构设计，在保证轮体结构强度的前提下尽可能降低自身转动惯量，减少动力启动阶段的惯性损耗，轮齿齿廓采用符合啮合要求的三圆弧一直线齿形，保证链条啮入啮出过程顺滑无卡滞，轮齿表面做硬化处理提升耐磨性能。两个链轮的安装端面保持严格平行，避免链条运转过程中出现偏磨、侧边受力过大提前失效的问题，安装时需保证两链轮的共面度误差控制在合理范围内，链条的初始张紧度适配工作转速与载荷需求，高速重载工况下适当提高张紧度，低速轻载工况保留合适的松边垂度缓冲冲击。整套结构的安装边界可根据实际设备的轴间距需求灵活调整，链轮的内孔尺寸、键槽规格可适配不同直径的输出输入轴，链条节数可随中心距变化增减，能够适配不同设备的安装空间要求，在长距离动力传输场景下相比齿轮传动、同步带传动具备更强的工况适配能力与更长的维护周期。
