办公室IP54防护级LED照明灯具结构

　　这款办公用LED灯具的设计，首先锚定的是开放式办公区、独立隔间工位、小型会议室这类日常办公场景的照明需求，同时兼顾茶水间、打印区这类存在少量水汽、浮尘的半开放办公附属空间使用，所以在结构设计初期就把IP54的防护等级作为核心硬性指标，从各部件的材质选型到配合间隙都围绕这个指标做落地设计。

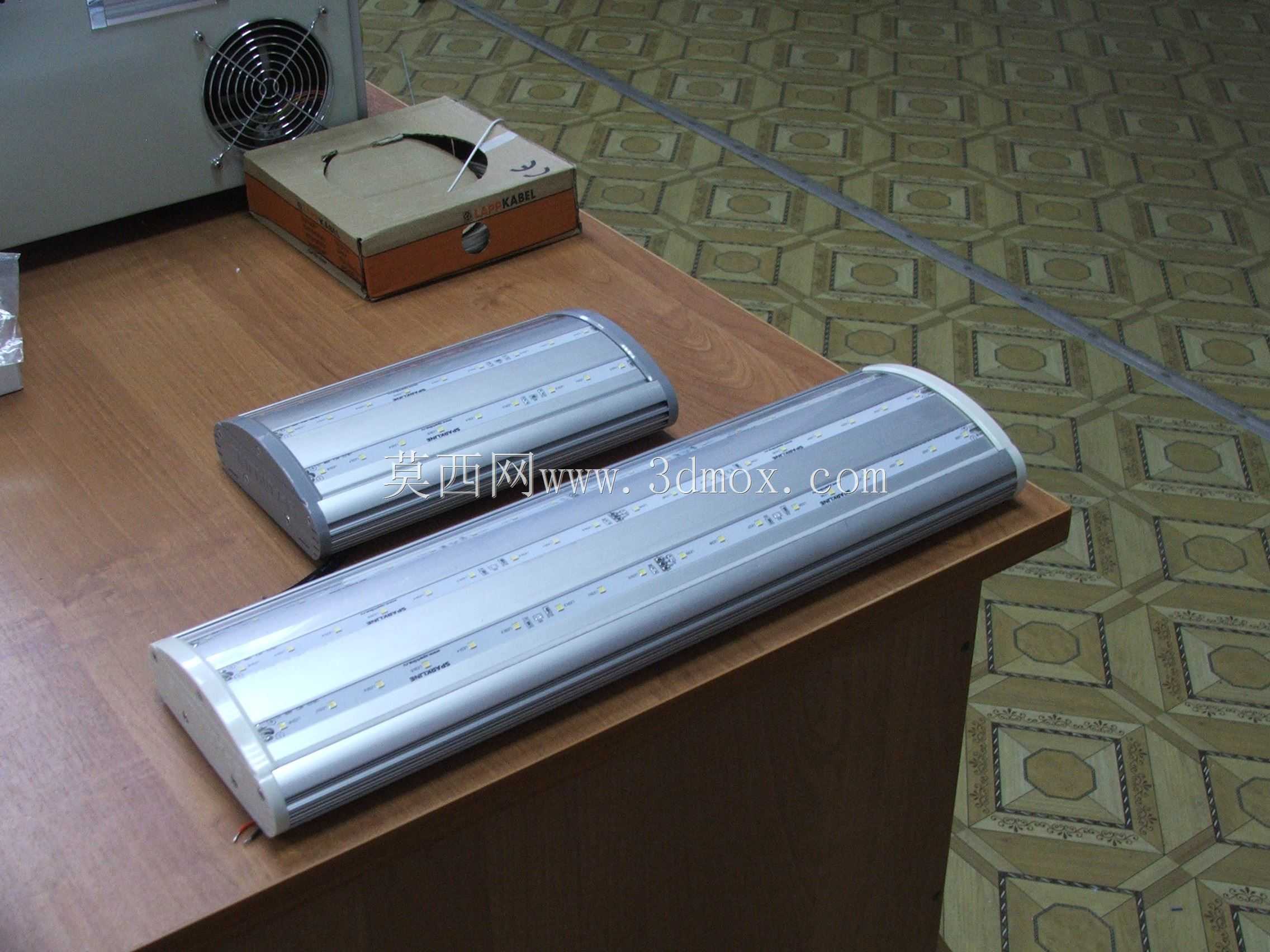

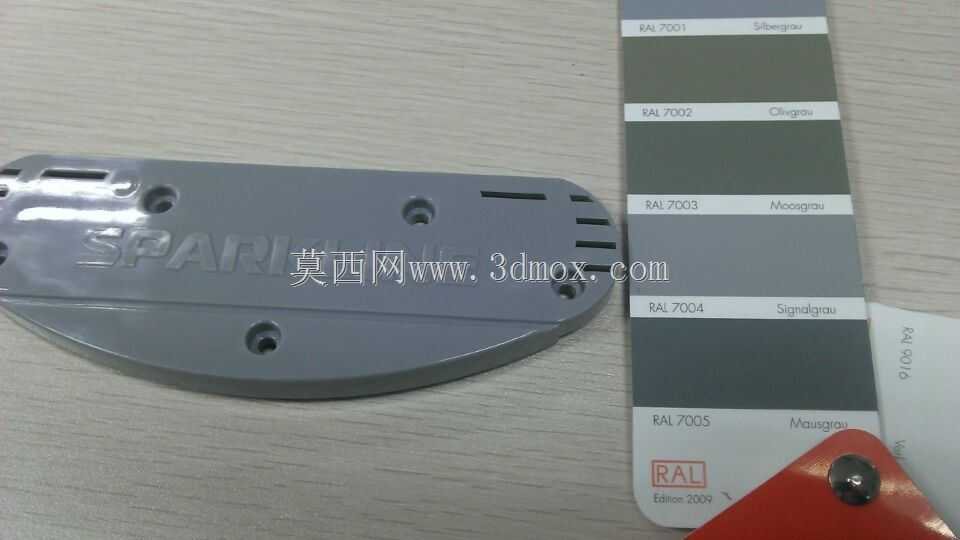

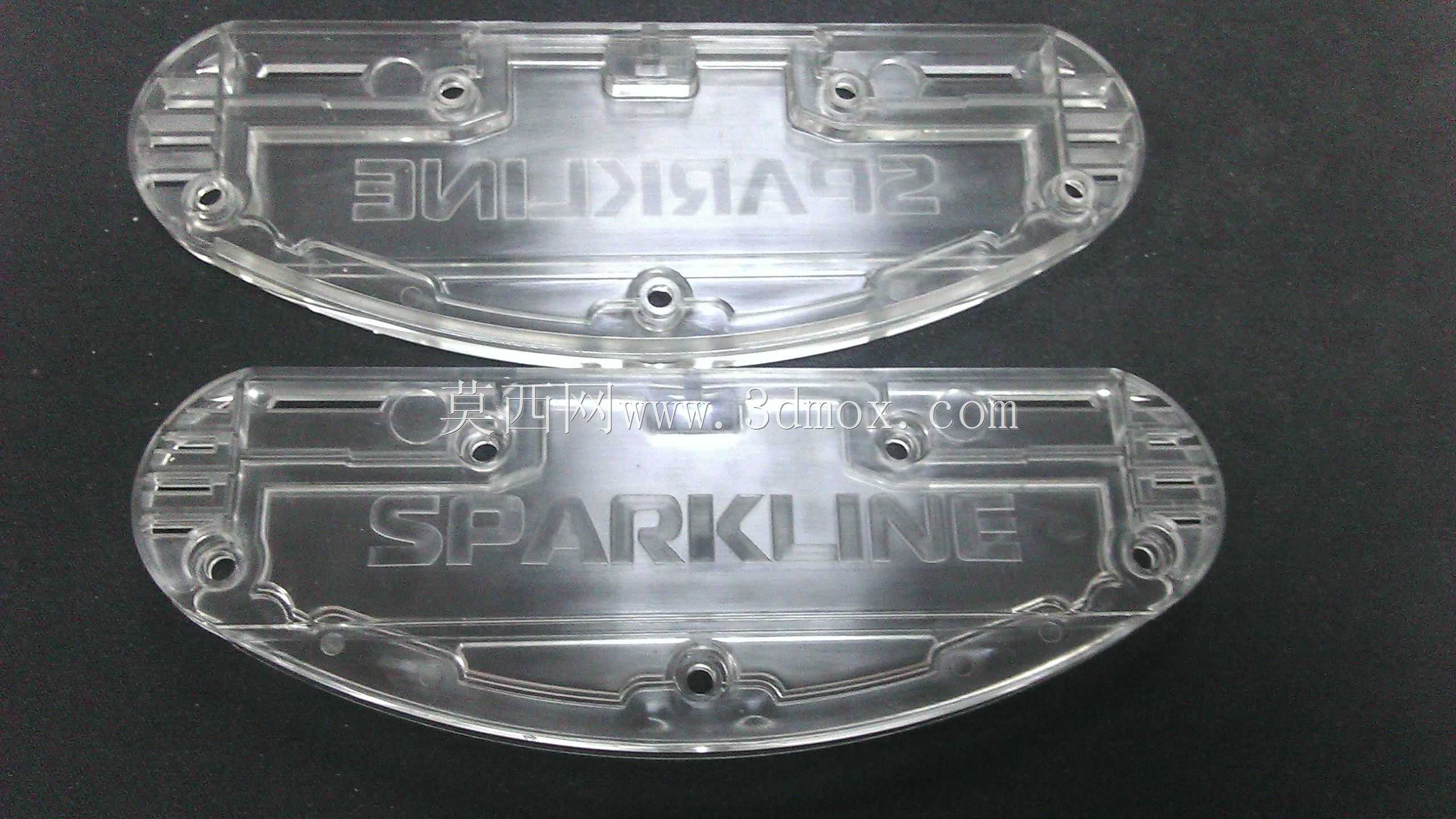

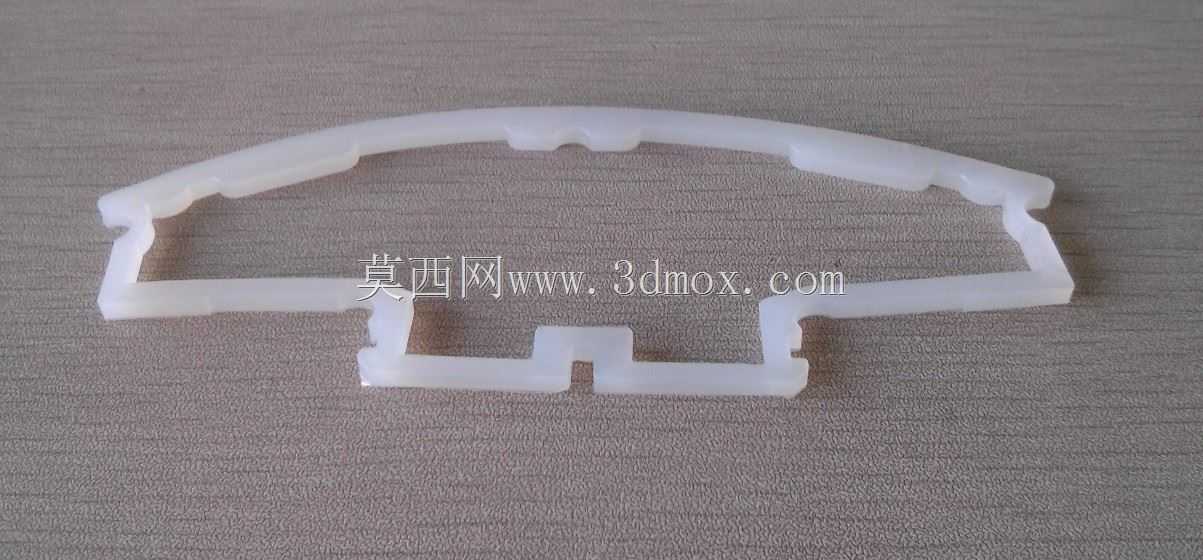

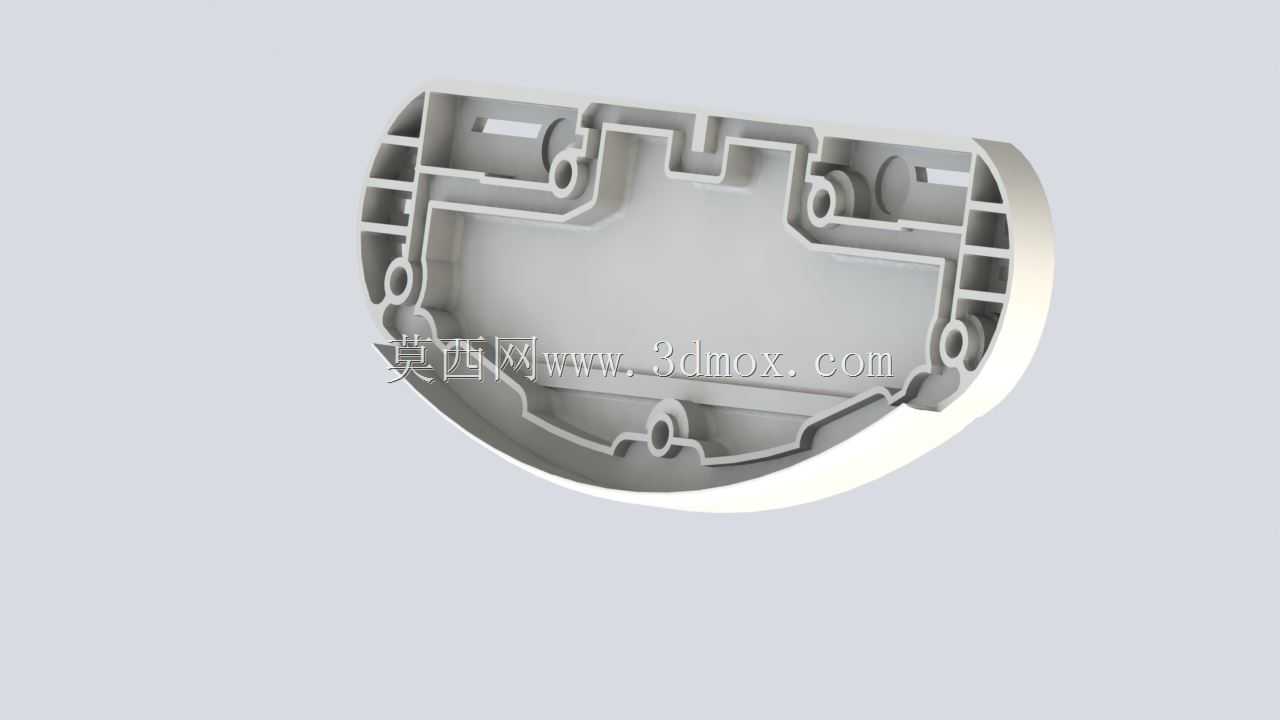

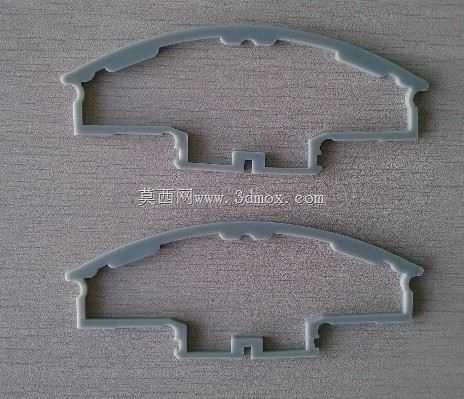

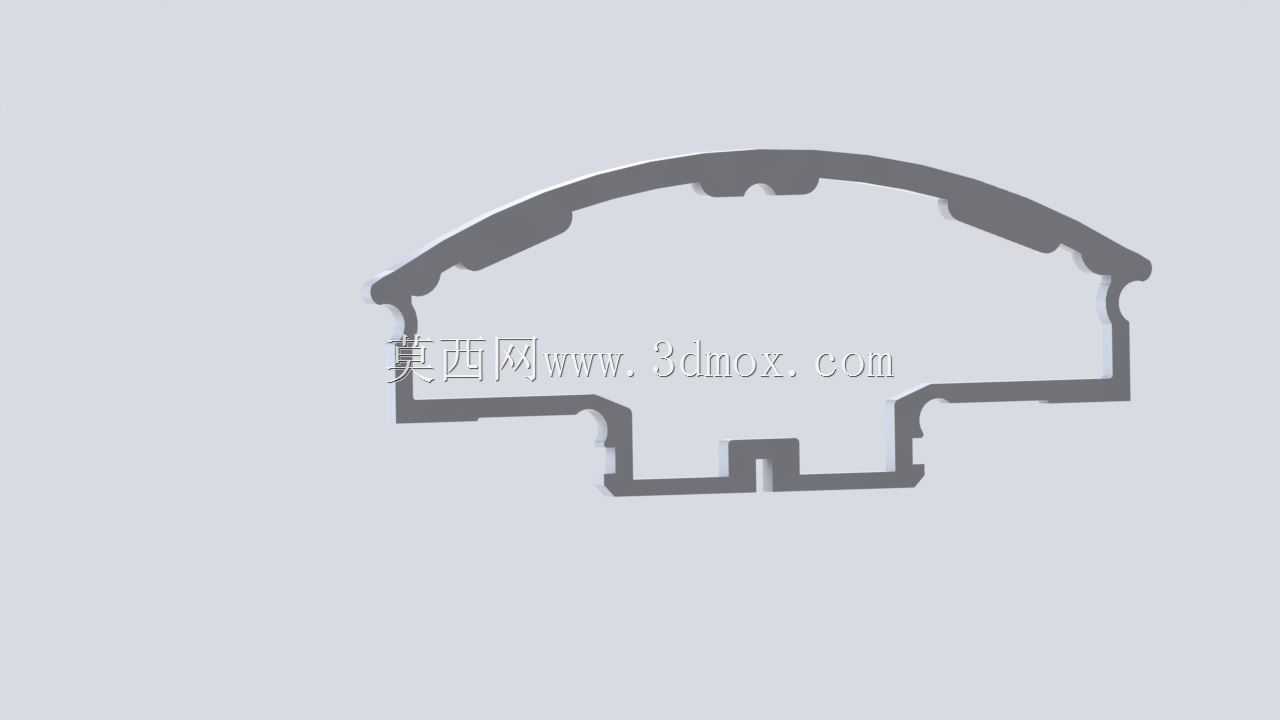

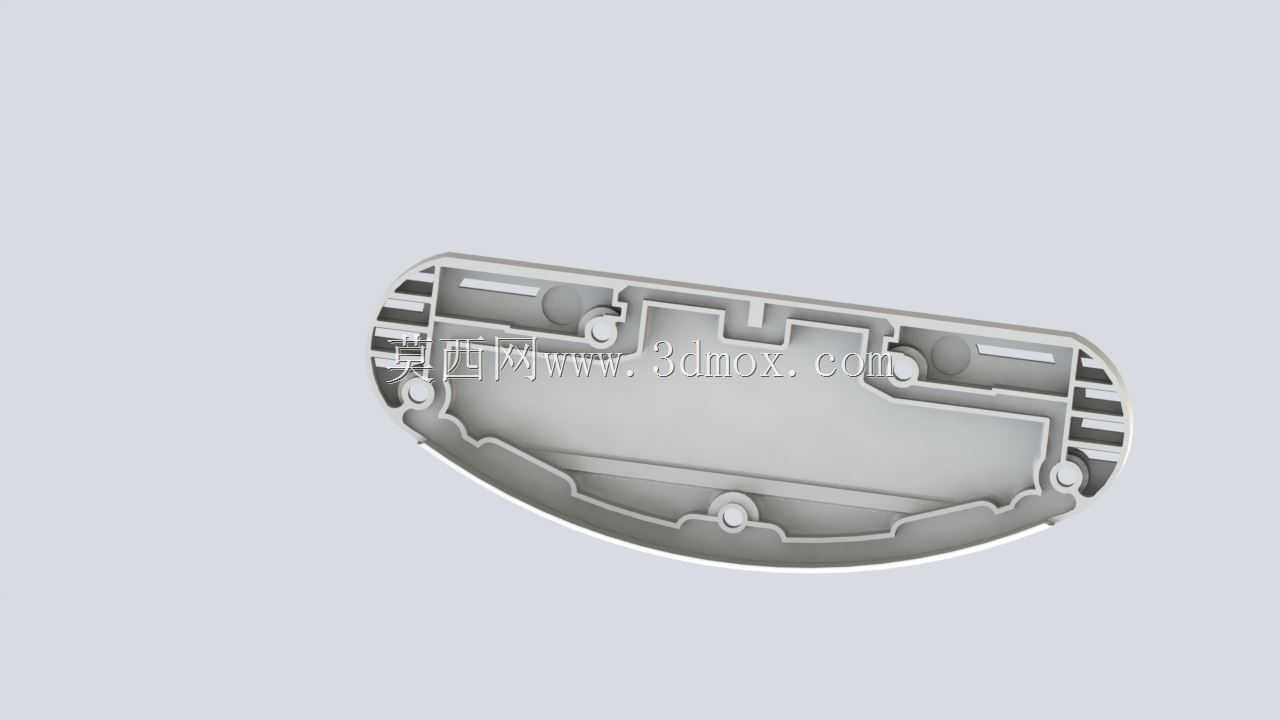

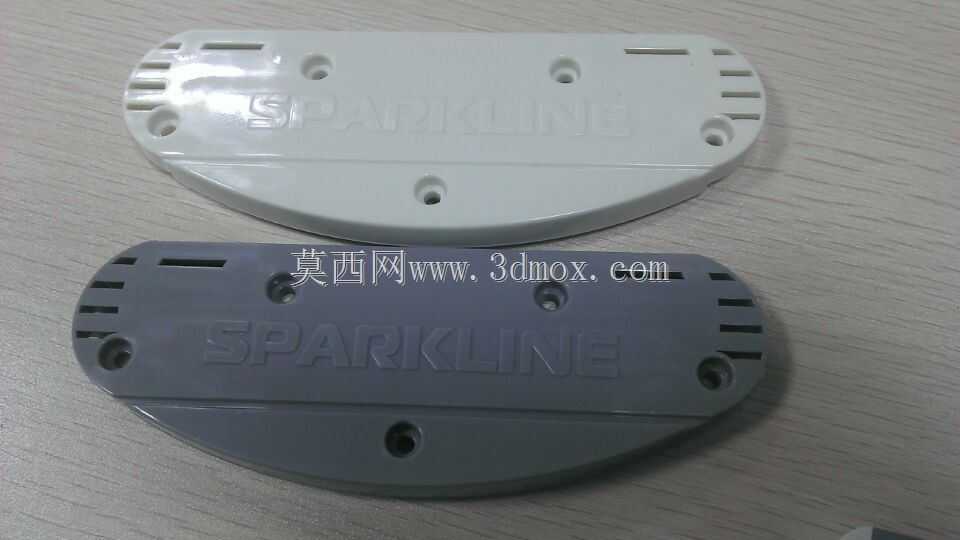

　　从结构组成来看，灯具主体采用挤压铝型材作为主承载壳体，一方面是利用铝型材优异的导热性能，给内置的LED灯珠提供足够的散热路径，避免灯珠长期工作在高温环境下出现光衰过快、寿命缩短的问题；另一方面挤压铝型材的成型一致性好，长条形的型材可以根据不同办公区域的照明长度需求做适配裁切，不用额外开多套模具，能有效控制生产制造成本，同时铝型材本身的结构强度足够，吊装或者吸顶安装时不会出现中部下垂变形的问题。灯罩部分选用PC材质，看中的是PC材料的高透光率和抗冲击性能，相比普通玻璃灯罩，PC材质不会因为安装过程中的磕碰、日常使用中的意外撞击出现碎裂问题，透光均匀度也能满足办公区域无眩光的照明要求，避免灯光直射人眼造成办公疲劳。两端的端盖同样采用PC材料，和铝型材主体、PC灯罩做配合密封，端盖和型材的衔接处设置硅胶材质的垫片，配合出线位置的硅胶线密封结构，把整个灯具的内部腔体和外部环境隔离开，达到IP54的防护要求，能够阻挡日常空气中的浮尘进入腔体内部堆积在灯珠和驱动板上，也能防止清洁过程中飞溅的水花、空气中的凝露进入腔体造成电路短路问题。

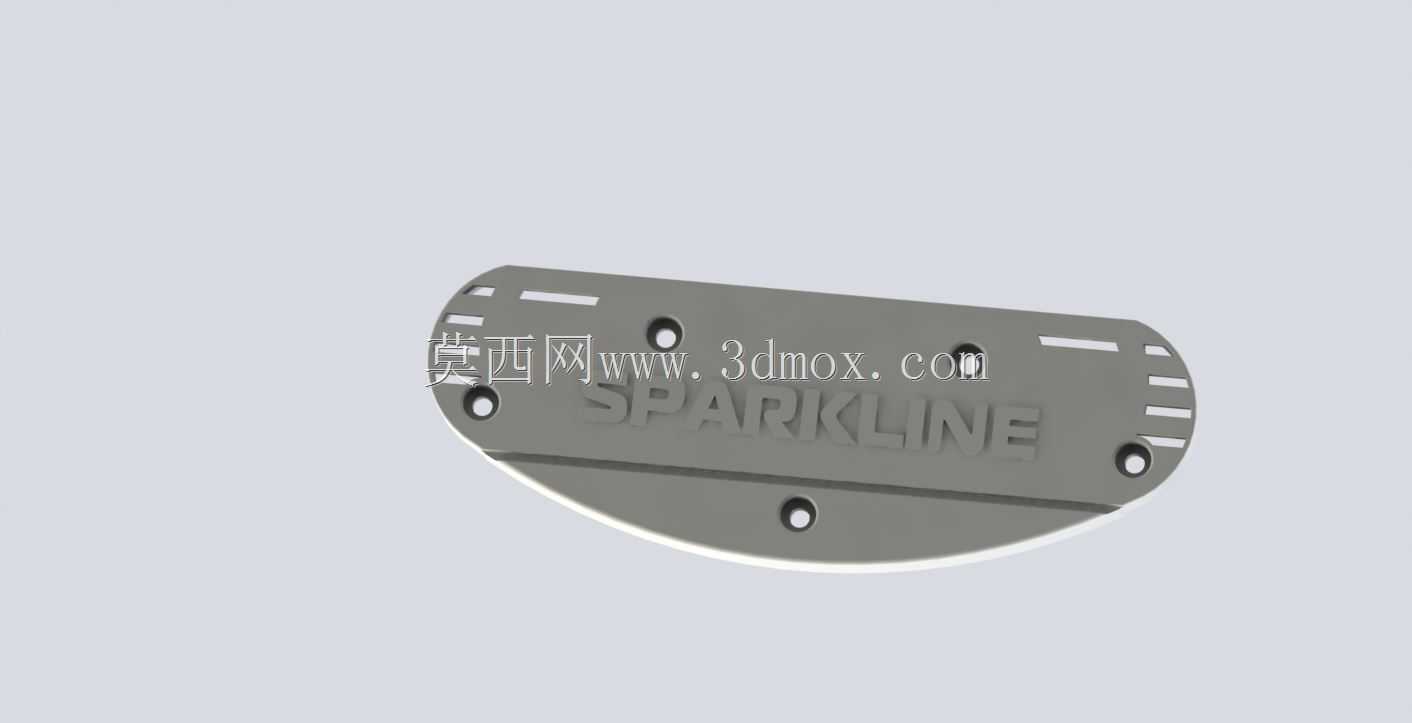

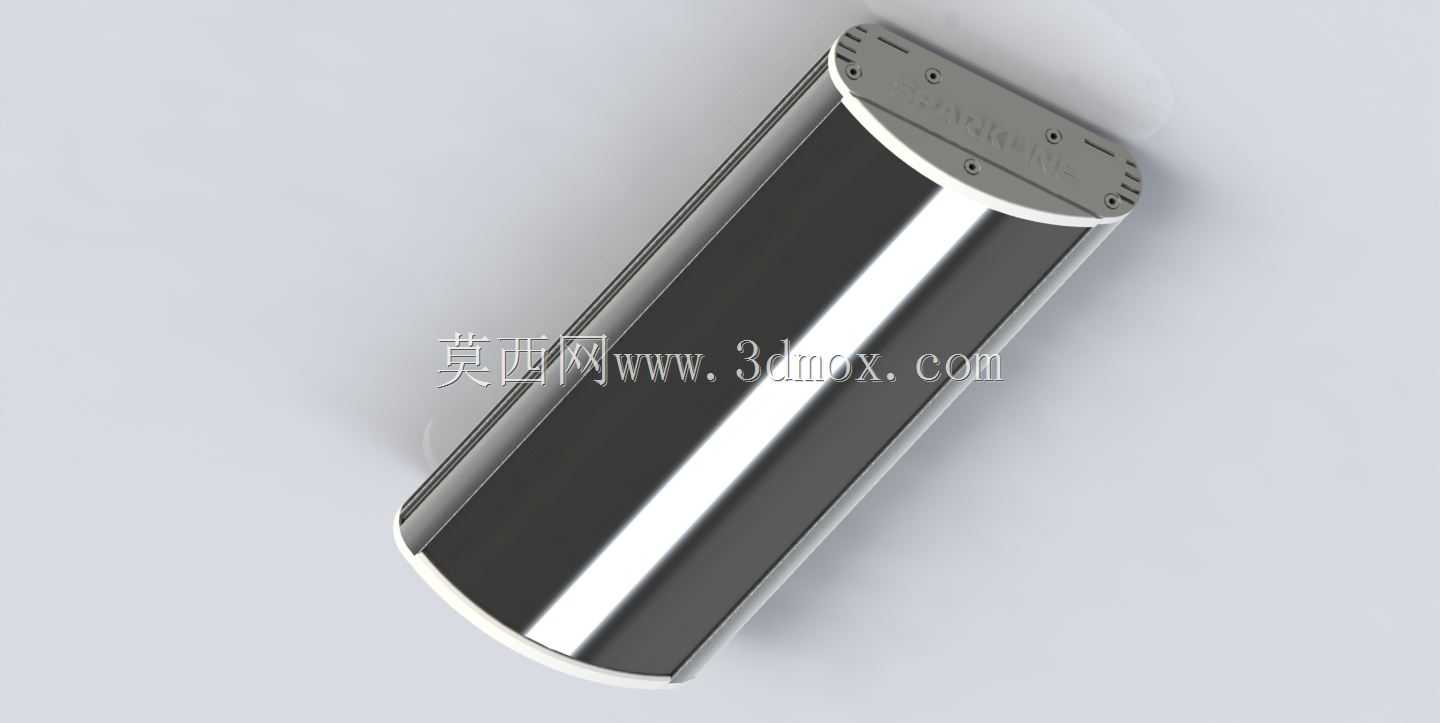

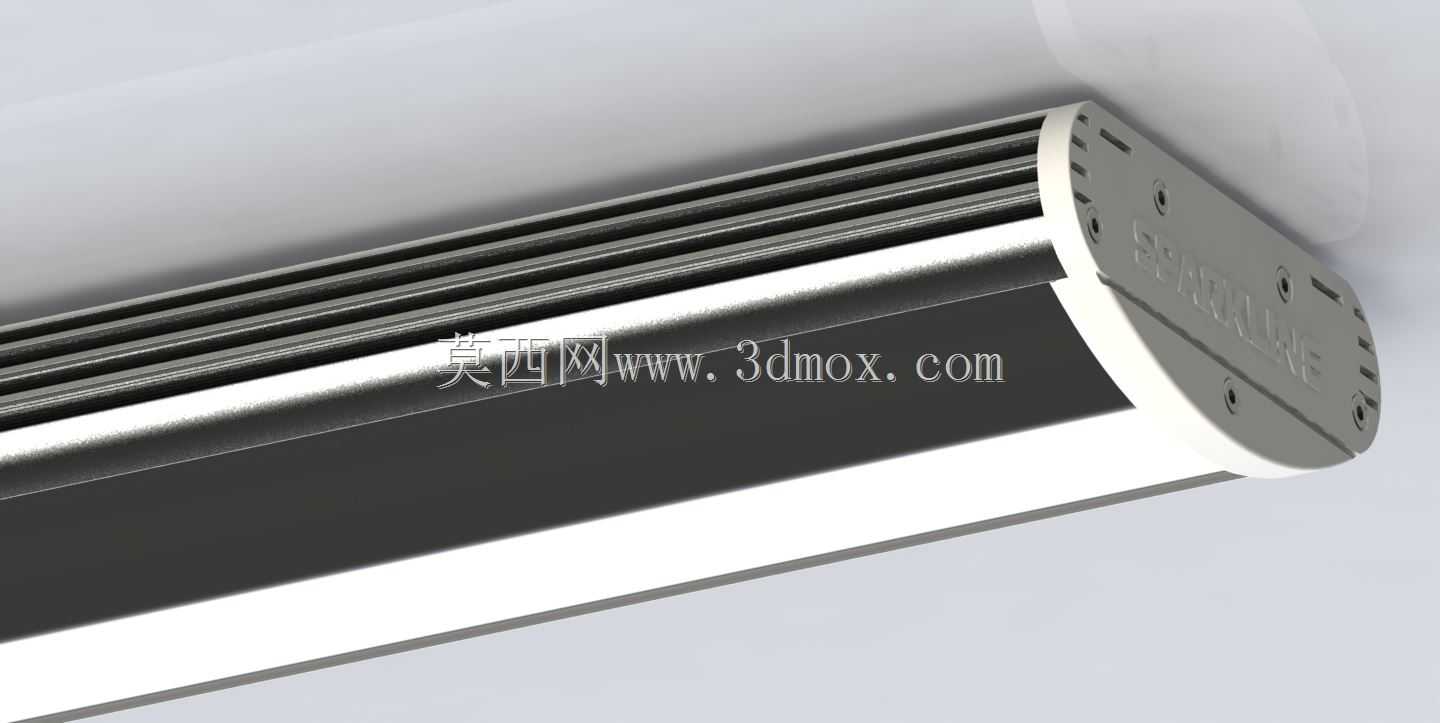

　　设计过程中，首先要平衡的是散热和防护的矛盾点：如果为了提升散热效果在壳体上开孔，就会破坏防护等级，所以最终选择把铝型材壳体的外表面做微结构散热筋设计，在不破坏壳体整体密封性的前提下，增加和空气的接触面积，把LED灯珠工作产生的热量通过铝基板直接传导到铝型材壳体上，再通过外表面的散热筋把热量散发到周围空气中，经过热仿真验证，在额定功率下连续工作8小时，灯珠的结温可以控制在安全阈值内，不会出现过热问题。其次是安装边界的考量，这款灯具采用长条形圆柱切边的外形设计，整体截面做了圆弧过渡，没有尖锐的棱角，避免安装和日常维护过程中划伤操作人员；安装方式支持吸顶安装和吊线安装两种模式，端盖上预留了标准化的安装孔位，不管是直接固定在吊顶龙骨上，还是通过吊线悬挂在混凝土顶板下，都不需要额外做定制转接件，适配现有办公空间的主流安装条件。

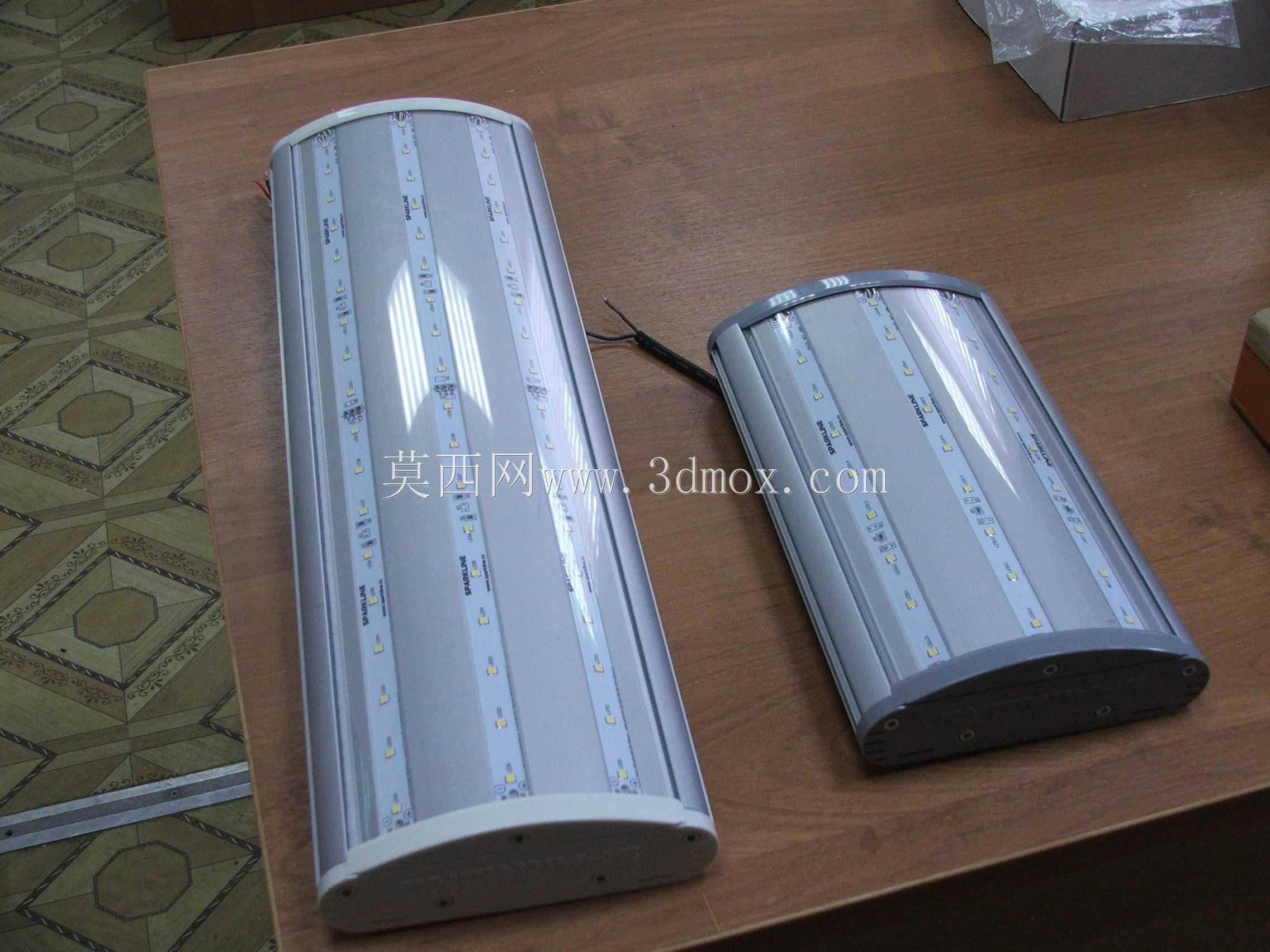

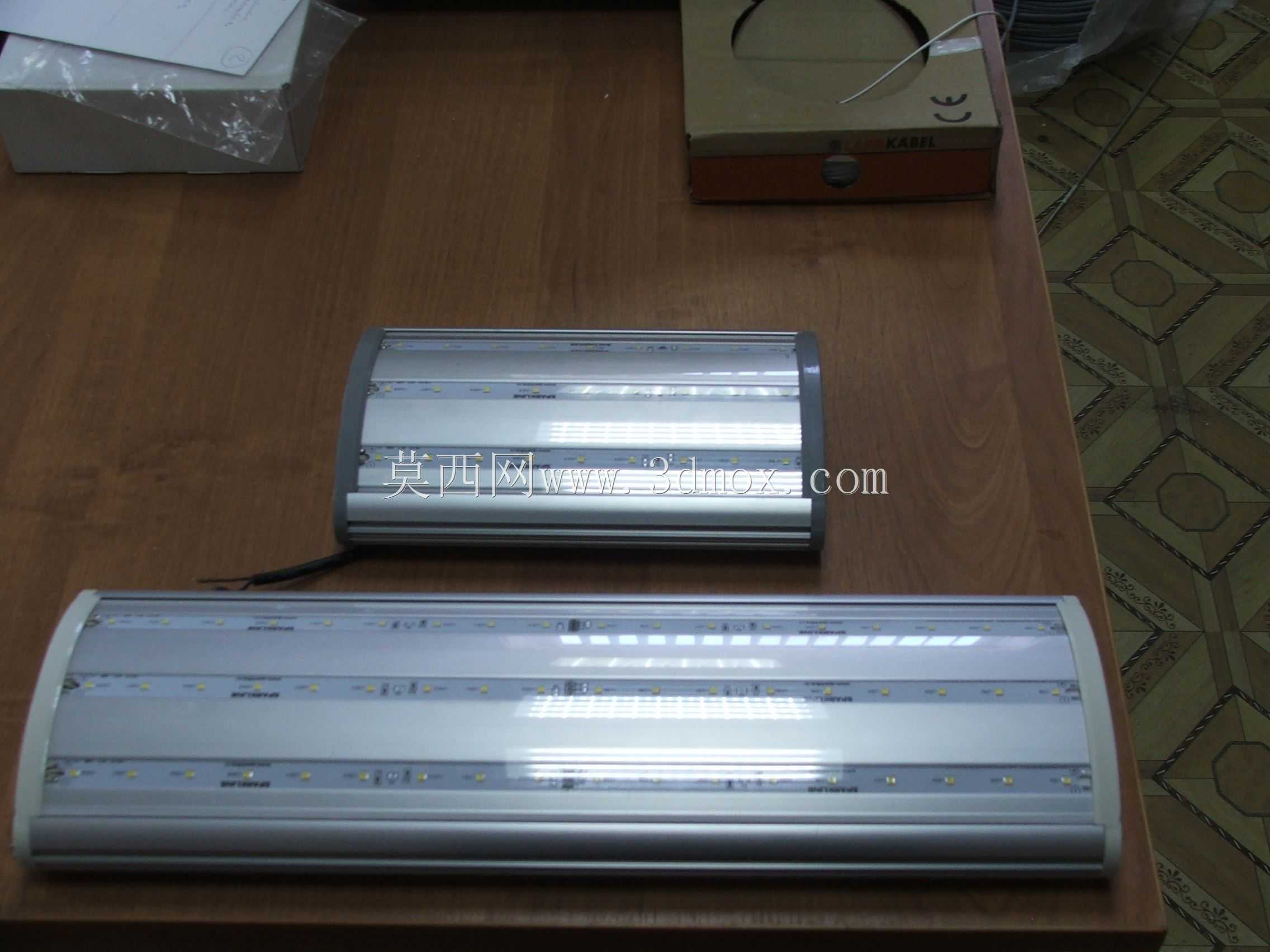

　　在光学设计的配合上，PC灯罩的内表面做了微棱晶漫反射结构，LED灯珠发出的光线经过灯罩的漫反射之后，会形成均匀的面光源出光效果，不会出现明显的灯珠颗粒感，出光角度控制在120度左右，能够覆盖单个工位1.2米宽度的桌面区域，在2.8米的常规办公层高下，桌面的平均照度可以达到办公照明要求的300lx以上，照度均匀度大于0.7，不会出现桌面局部过亮或者过暗的问题，能有效降低长时间办公的视觉疲劳。各部件的配合公差设计上，铝型材和PC灯罩的配合采用卡槽式结构，装配时不需要额外打胶，通过硅胶垫片的压缩量就能实现密封要求，装配工序简单，后续如果出现驱动故障需要维护，只需要拆开两端的端盖就能抽出内部的灯板和驱动组件，不用破坏整个灯具的安装结构，维护效率更高。出线位置的硅胶线采用过线密封结构，线材和端盖的过孔之间通过硅胶套的过盈配合实现密封，能承受一定的拉力，避免安装过程中线材被拉扯导致密封失效。

　　考虑到办公空间的噪音控制要求，这款灯具因为采用全密封结构，没有设置散热风扇，完全依靠被动散热，工作过程中不会产生任何机械噪音，不会对安静的办公环境造成干扰。同时铝型材壳体的表面做了哑光阳极氧化处理，不会产生反光眩光，和办公空间常见的白色吊顶、浅色系装修风格适配度更高，不会因为灯具本身的外观过于突兀破坏空间的整体视觉效果。端盖和铝型材的配合间隙控制在0.1mm以内，既保证装配的便利性，又不会出现明显的拼接缝隙，整体外观的一致性更好。在结构强度验证上，整灯通过1.5倍自重的悬挂载荷测试，吊装状态下持续72小时不会出现变形、脱落问题，满足办公场所的安装安全要求。
