星球大战主题光剑握持手柄结构设计

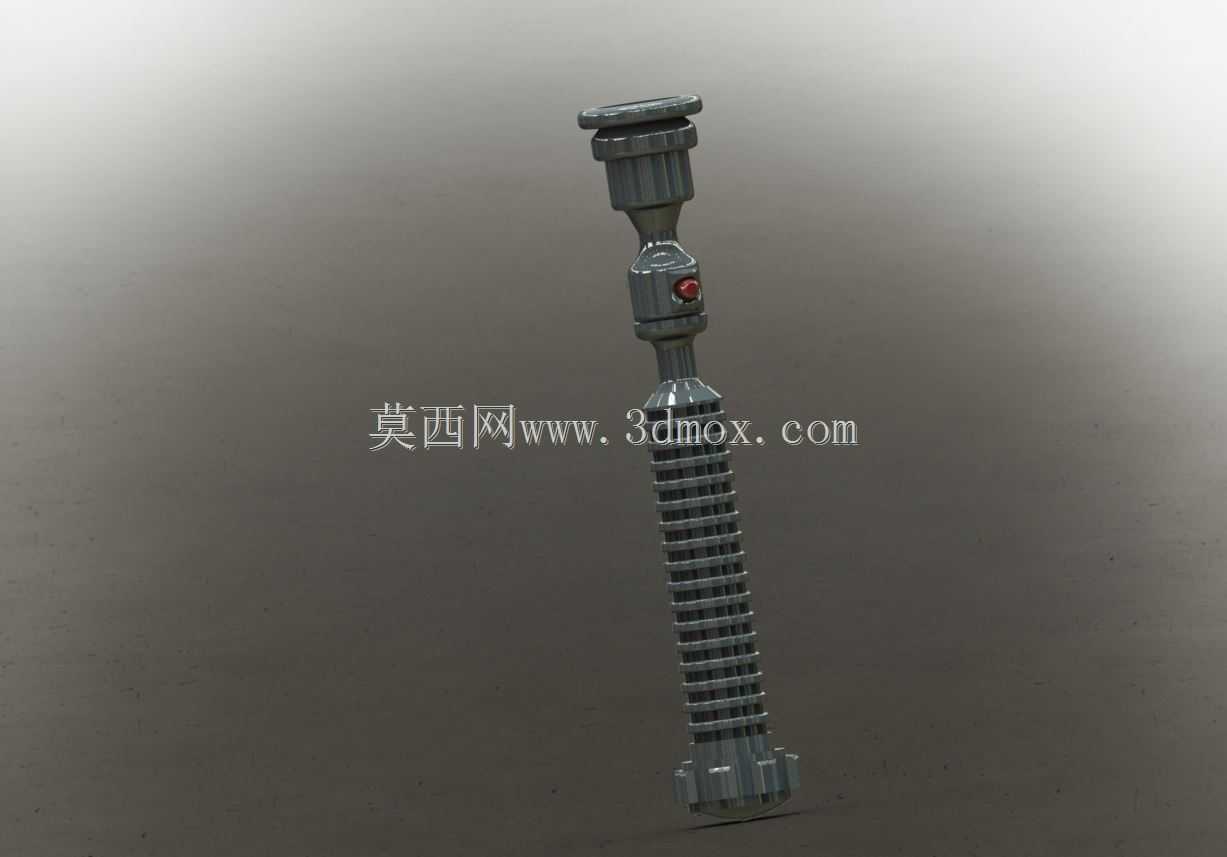

　　该光剑手柄结构的设计，首先围绕手持握持的人机工程需求展开，整体采用分段式柱体布局，适配成年人单手握持的操作边界，握持段设置连续的环形防滑肋条，肋条的凸起高度控制在1.2mm，间距4mm，既保证握持时的摩擦力，又不会硌手影响长时间持握的舒适度，整体外轮廓直径在握持段收窄至32mm，向两端逐步过渡放大，端部最大直径38mm，整体长度控制在280mm，符合手持道具的重心分布要求，重心落在握持段中心位置，持握时不会出现头重脚轻的晃动感。

　　从结构功能来看，手柄分为三个功能区段，最上端为剑刃接驳段，设置有内凹的卡接环槽，用于装配剑刃发光组件的固定基座，卡接槽的公差带选用H7/g6间隙配合，保证装配时的顺畅度，同时设置径向定位销孔，避免接驳后出现周向转动；中间段为控制功能区，设置有嵌入式的按钮安装位，按钮周边做0.5mm的沉台处理，避免持握时误触，按钮下方预留有电路板与电池仓的安装空间，内部腔体直径26mm，可容纳常规18650电池组与控制电路板，腔体壁厚2.5mm，采用等壁厚设计避免注塑或3D打印时出现缩痕；最下端为尾盖段，设置有外螺纹结构与主体连接，螺纹规格选用M30×1.5，尾盖端面做滚花处理，方便徒手拧开更换电池，尾盖内部预留有挂绳孔的安装位，可搭配腕带防止使用时脱落。

　　这类结构的应用场景主要集中在影视道具制作、cosplay活动道具、主题周边收藏领域，在实际道具制作过程中，该三维结构可直接作为手板加工的数据源，支持CNC加工、3D打印、树脂翻模等多种加工工艺，结构设计时已经考虑了不同加工工艺的脱模与加工余量，所有外表面的转角都做了R0.8的圆角处理，既避免加工时的应力集中，也提升手持时的触感，没有尖锐的棱角划伤使用者。

　　设计过程中针对手持使用的受力情况做了结构强化，握持段的内部设置有三根纵向的加强筋，筋厚1.5mm，沿周向均匀分布，连接上下两端的结构段，避免手柄受到侧向冲击力时出现断裂，控制按钮的安装位做了局部加厚，厚度达到4mm，保证按钮反复按动时的结构强度，不会出现安装位开裂的问题。表面处理方面，不同功能段做了差异化的纹理设计，上端接驳段与下端尾盖段采用直纹滚花纹理，中间握持段采用环形防滑肋条，控制区表面做光滑处理，既提升外观的层次感，也能让使用者通过触感快速区分不同功能区域，无需目视就能找到按钮位置，适配演出时的盲操作需求。

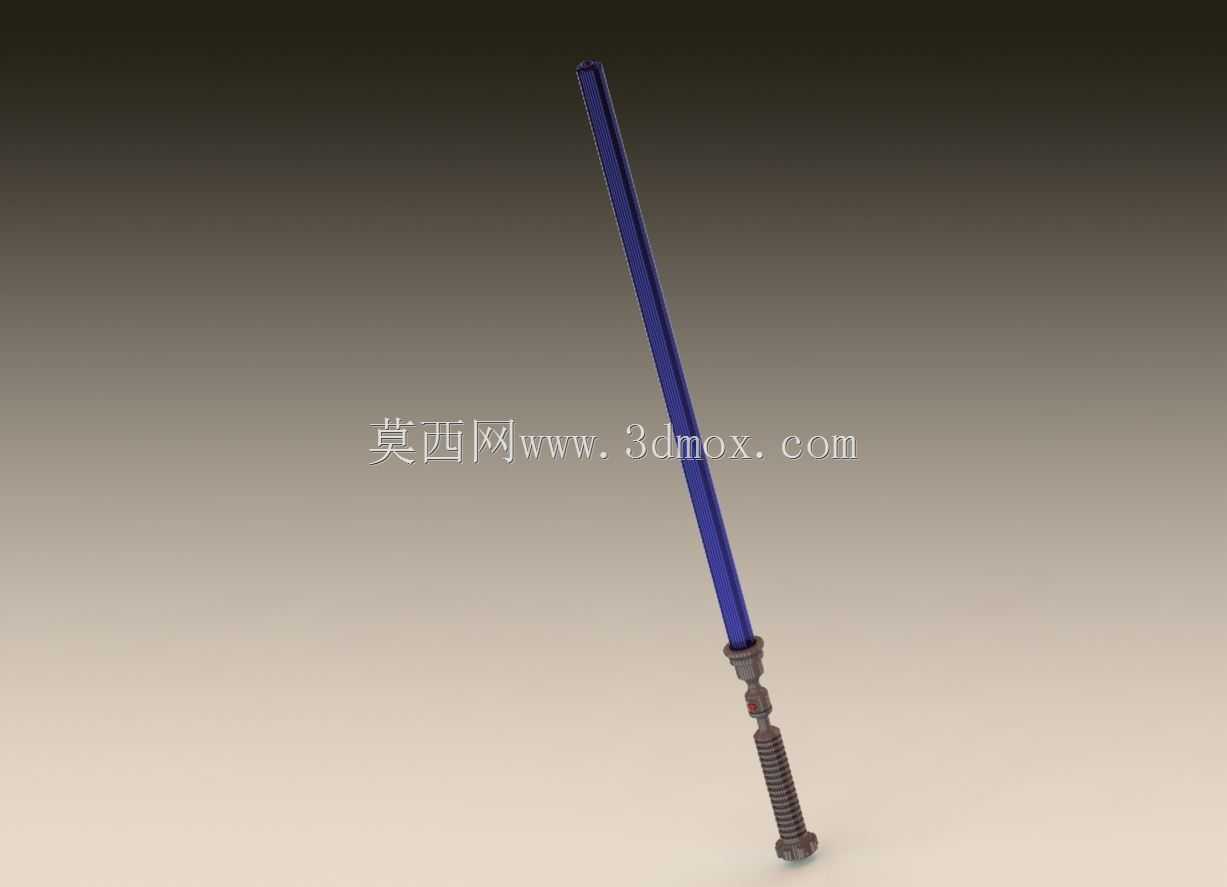

　　在安装边界上，该结构的所有外接部件都采用标准接口，剑刃接驳位适配市面上常规的8mm直径亚克力发光剑刃，电池仓兼容常规的充电锂电池组件，尾盖的螺纹接口为通用规格，后期可拓展安装音效模块、发光驱动板等扩展配件，不需要对主体结构做二次修改。内部走线的通道在建模时已经预留，沿加强筋的间隙布置走线槽，线槽深度2mm，宽度3mm，可容纳3根直径1mm的导线，连接上端的发光组件与中间的控制板、下端的电池组，不会出现导线被结构件挤压破损的问题。

　　从实际使用的角度出发，该结构的重量控制也做了考量，整体采用中空结构设计，在保证结构强度的前提下尽可能去除多余材料，成品采用树脂打印时整体重量控制在180g左右，加上电池与剑刃整体重量不超过300g，长时间持握不会产生明显的疲劳感，适合漫展、演出等需要长时间持道具的场景。结构的所有配合面都做了错位防呆设计，尾盖与主体的螺纹配合处设置有定位卡点，拧到位后会有明显的段落感，避免使用过程中尾盖松动脱落，按钮安装位设置有定位卡槽，开关电路板可直接卡入固定，不需要额外打胶固定，方便后期拆解维护更换元件。
