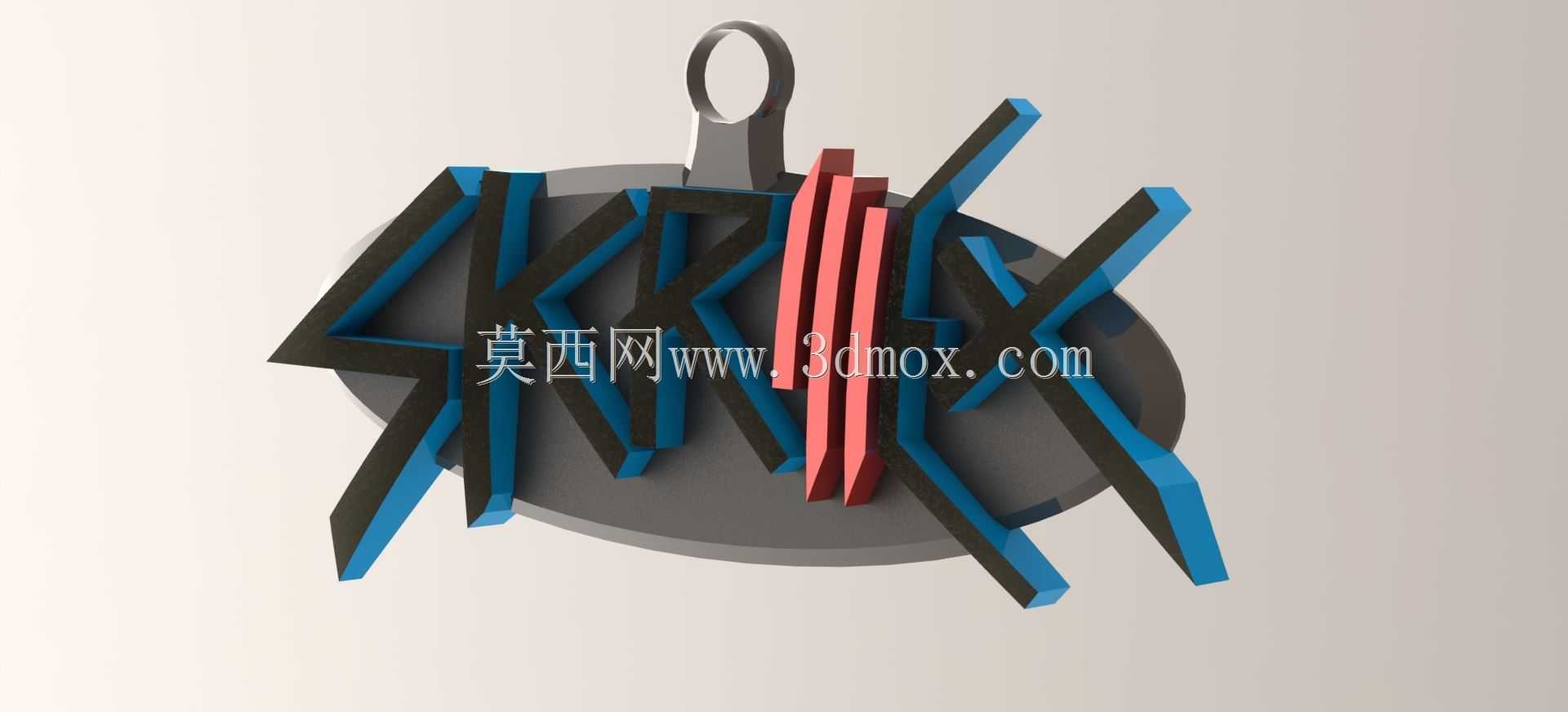

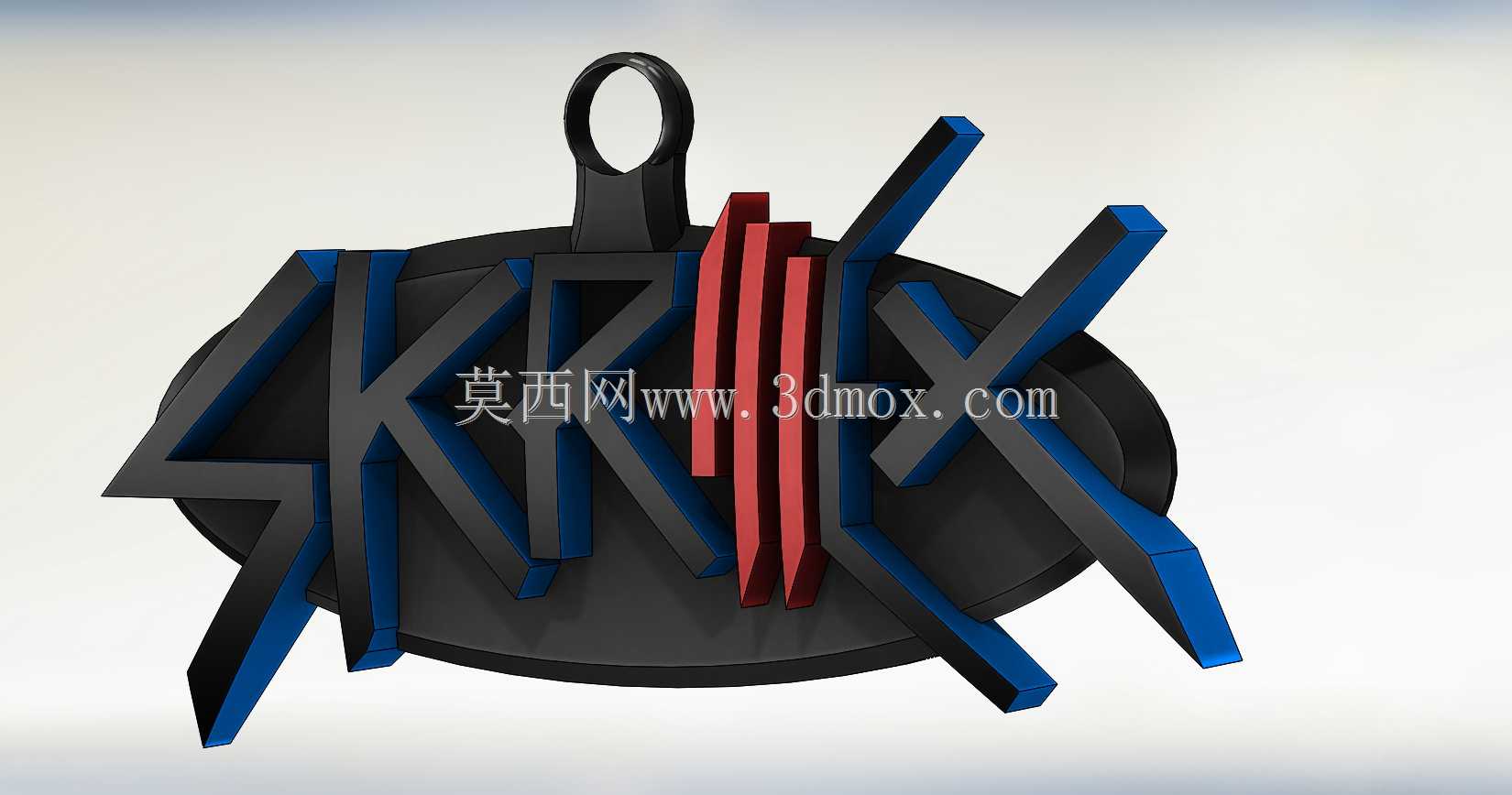

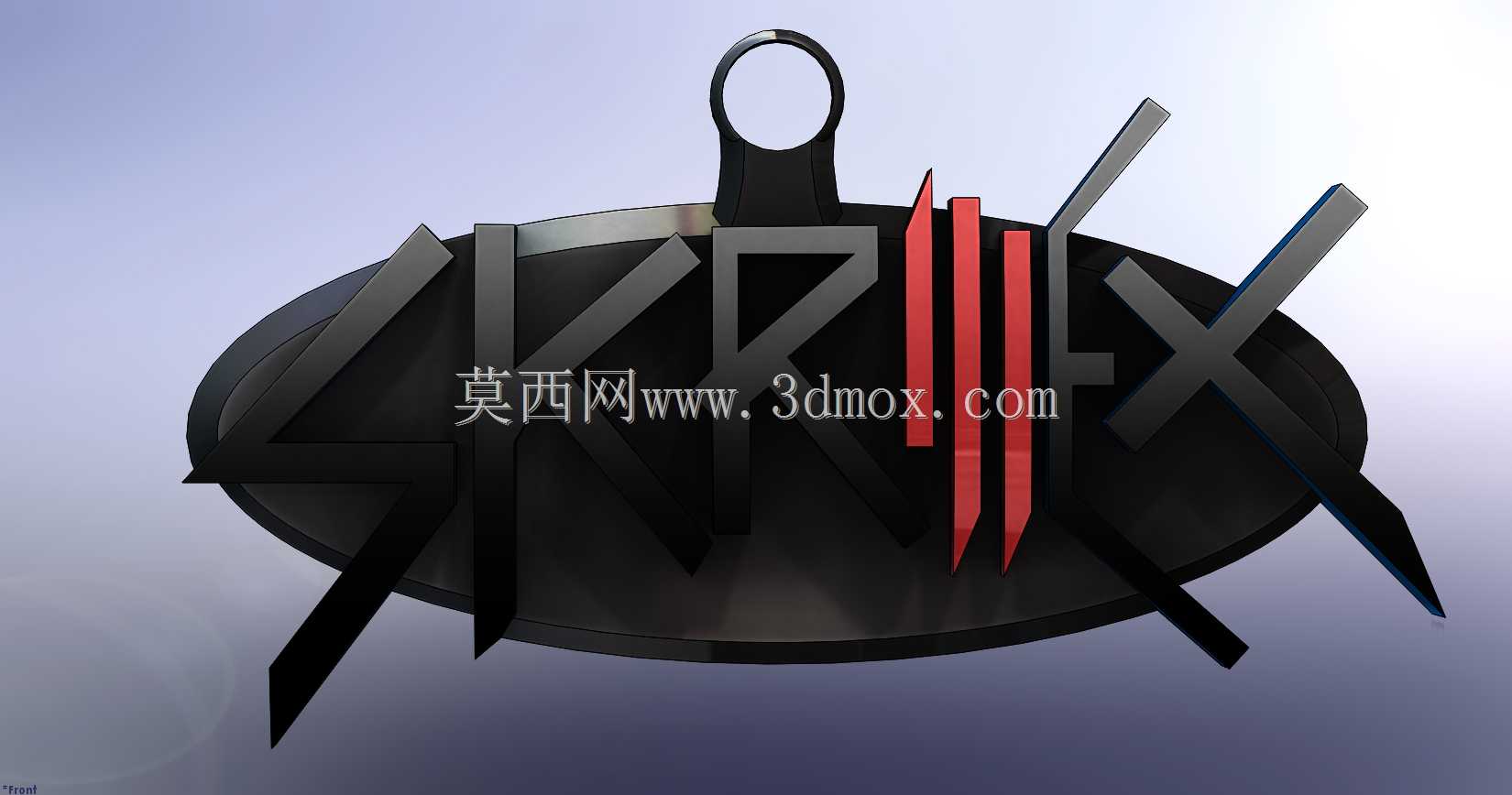

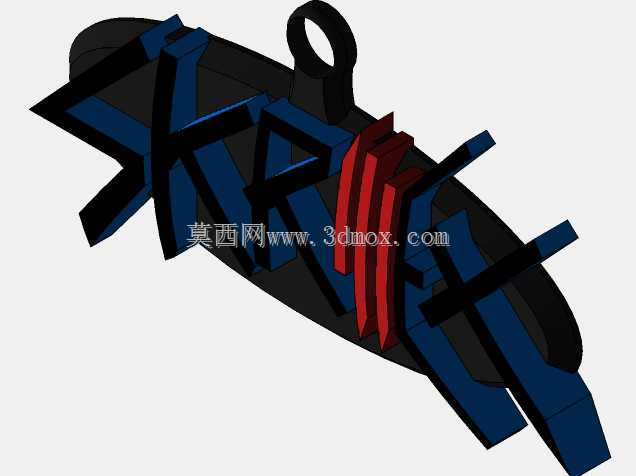

Skrillex标识立体钥匙挂饰结构设计

　　这款立体标识挂饰的结构设计，核心围绕日常随身配饰的使用场景展开，首先要考虑的是随身佩戴过程中的抗磕碰性能，毕竟钥匙串在口袋、包袋内会和钥匙、门禁卡等硬物频繁摩擦碰撞，所以整体结构没有做过于纤细的外伸结构，所有字母造型的棱边都做了0.3mm的圆角过渡，既保留了立体字的棱角视觉效果，又避免尖锐边角在日常使用中勾刮衣物、划伤皮肤。

　　挂环部分采用一体化的吊耳结构，和底部的椭圆基座做了平滑过渡连接，没有采用拼接式的挂环设计，从根源上避免了挂环和基座连接位置的断裂风险，吊耳的内孔直径做了6mm的尺寸设计，能够适配市面上绝大多数常规钥匙圈、龙虾扣的穿入需求，不会出现孔径过小无法适配常规挂扣的问题，吊耳本身的壁厚做了2.5mm的均匀设计，在保证结构强度的前提下不会显得过于笨重。

　　基座部分采用椭圆薄饼式结构，整体厚度控制在5mm，椭圆的长轴尺寸为42mm，短轴为28mm，这个尺寸刚好能在掌心握持时不会有突兀的硌手感，同时也不会因为尺寸过小导致立体标识的辨识度下降。基座正面的立体字母采用分层凸起设计，黑色底层字母凸起高度为2mm，蓝色描边层凸起高度为3mm，中间的红色装饰条凸起高度为4mm，这种阶梯式的凸起设计一方面强化了标识的视觉层次感，另一方面不同高度的结构在受到外力碰撞时，更高的结构会先承接冲击力，不会直接磕碰到底层的基座表面，降低日常使用中表面掉漆、刮花的概率。

　　在建模过程中，所有的凸起结构和基座的连接位置都做了0.5mm的圆角过渡，没有出现直角相接的结构，不管是采用金属3D打印直接成型，还是采用硅胶翻模做树脂、软胶材质的量产，都能避免脱模过程中出现应力集中导致的结构开裂，同时也不会在边角位置残留加工毛刺，减少后续表面处理的工序量。如果采用金属压铸工艺量产，整个模型的拔模斜度统一做了1.5°的设置，所有朝向脱模方向的面都没有倒扣结构，不需要额外设计滑块抽芯结构，能够有效降低模具的加工成本和量产时的不良率。

　　考虑到不同的使用需求，整个模型的结构没有做封闭的空腔设计，不管是做抛光、电镀还是喷漆的表面处理，都不会出现积液藏污的问题，日常使用中如果沾到污渍，直接用清水冲洗就能清理干净，不会有卫生死角。挂环的位置设置在椭圆基座的短轴中线上，挂在钥匙串上的时候，整个挂饰会自然保持竖直状态，不会出现歪斜翻转的情况，佩戴时的视觉效果更规整。

　　从结构强度的角度做过受力校核，整个挂饰如果采用锌合金材质压铸成型，整体重量控制在28g左右，挂环位置能够承受15kg的静拉力不会出现断裂，完全满足日常随身挂饰的使用强度要求，哪怕是挂在背包拉链头、裤袢上作为装饰，也不会因为正常的拉扯出现结构损坏。字母部分的最薄位置壁厚不小于1.8mm，不会因为轻微的挤压就出现变形断裂的问题，哪怕是不小心掉落到地面，只要不是从极高位置砸到硬质尖锐物体，都不会出现结构碎裂的情况。

　　在外观细节的处理上，不同颜色的分层结构之间做了0.2mm的台阶差，后续做分色喷漆或者电镀的时候，可以直接依托台阶做遮罩定位，不需要额外制作治具就能实现精准的分色效果，能够有效降低后续表面处理的人工成本，同时分色边界会更整齐，不会出现溢漆的问题。整个模型的外轮廓没有突兀的凸起，放在口袋里不会有明显的异物感，和其他钥匙放在一起的时候，也不会因为棱角过于尖锐刮花其他钥匙或者手机的表面。
