三层阶梯式金属焊接支撑框架结构

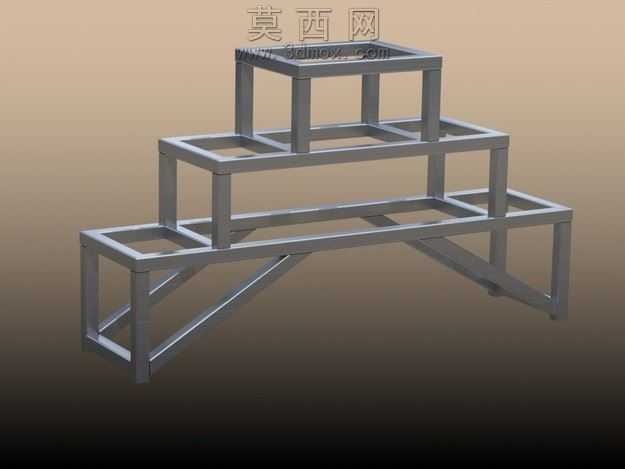

本作品为三层阶梯式金属焊接支撑框架，采用三维建模软件完成全参数化结构设计，建模过程严格遵循金属焊接构件的工艺规范，先搭建整体空间定位基准，依次绘制各层矩形外框的草绘截面，通过拉伸命令生成等截面方管型材的基础实体，再按照阶梯错落的层级排布完成各段型材的空间装配定位，保证每层框架的水平度与层间垂直间距的尺寸精度。建模阶段对所有焊接衔接位置做了工艺性处理，在立柱与横框的交接处预留符合焊接作业要求的坡口间隙，底部斜向支撑构件采用角度约束精准定位，与底层框架、侧边立柱形成稳定的三角受力结构，有效提升整体框架的抗形变能力与承重性能。材质配置选用工业常用碳素结构钢材质，渲染阶段赋予金属哑光磨砂质感，还原真实钢制型材的表面肌理，通过环境光遮蔽效果凸显焊接节点的结构细节，整体渲染色调沉稳，清晰呈现框架的空间层次与结构逻辑。设计思路围绕阶梯式分层承载的使用需求展开，三层框架从下到上逐层收窄、错落排布，既可以满足不同高度位置的物件承托需求，又能通过框架式镂空结构降低整体自重，底部增设的斜向支撑针对性强化了框架悬挑位置的结构强度，避免长期承重出现弯折变形，所有构件的连接均采用焊接工艺设计，保证结构连接的整体性与刚性，整体结构无冗余构件，受力路径清晰，既符合金属焊接加工的工艺可行性，也能满足实际场景下的稳定支撑使用需求，建模过程中对所有型材的壁厚、衔接尺寸都做了标准化设定，可直接对接生产加工环节的工艺要求。
