汽车冷却系统水泵壳体结构设计

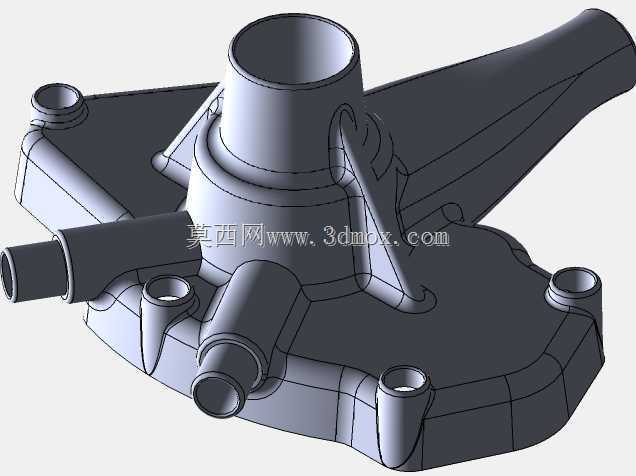

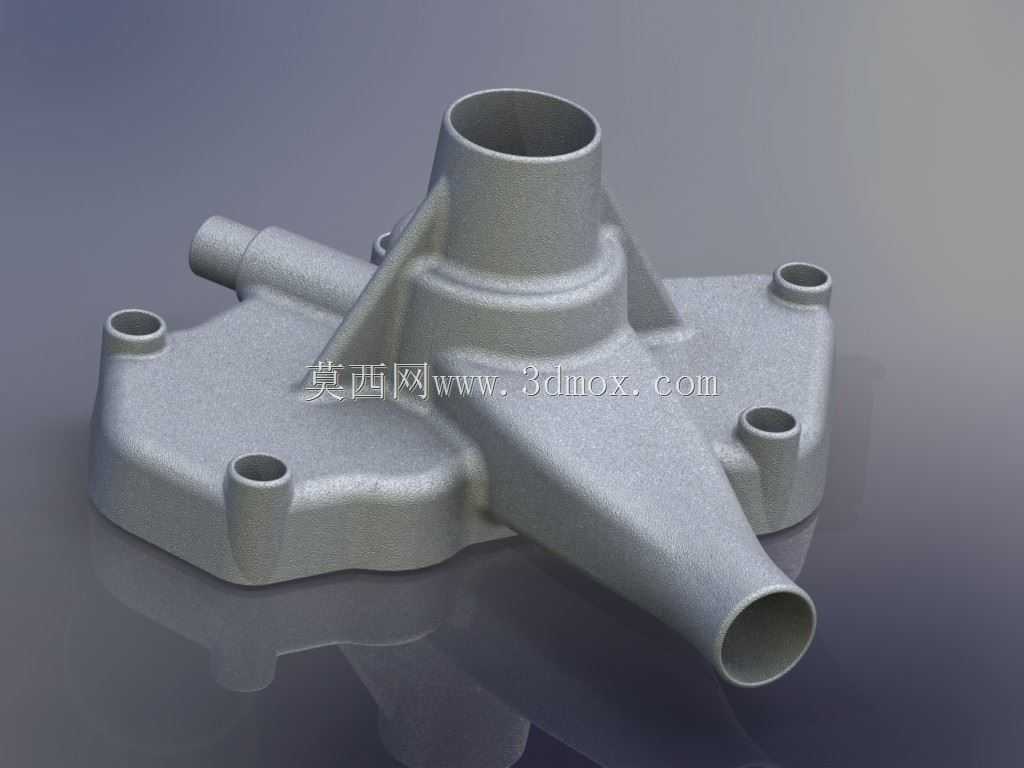

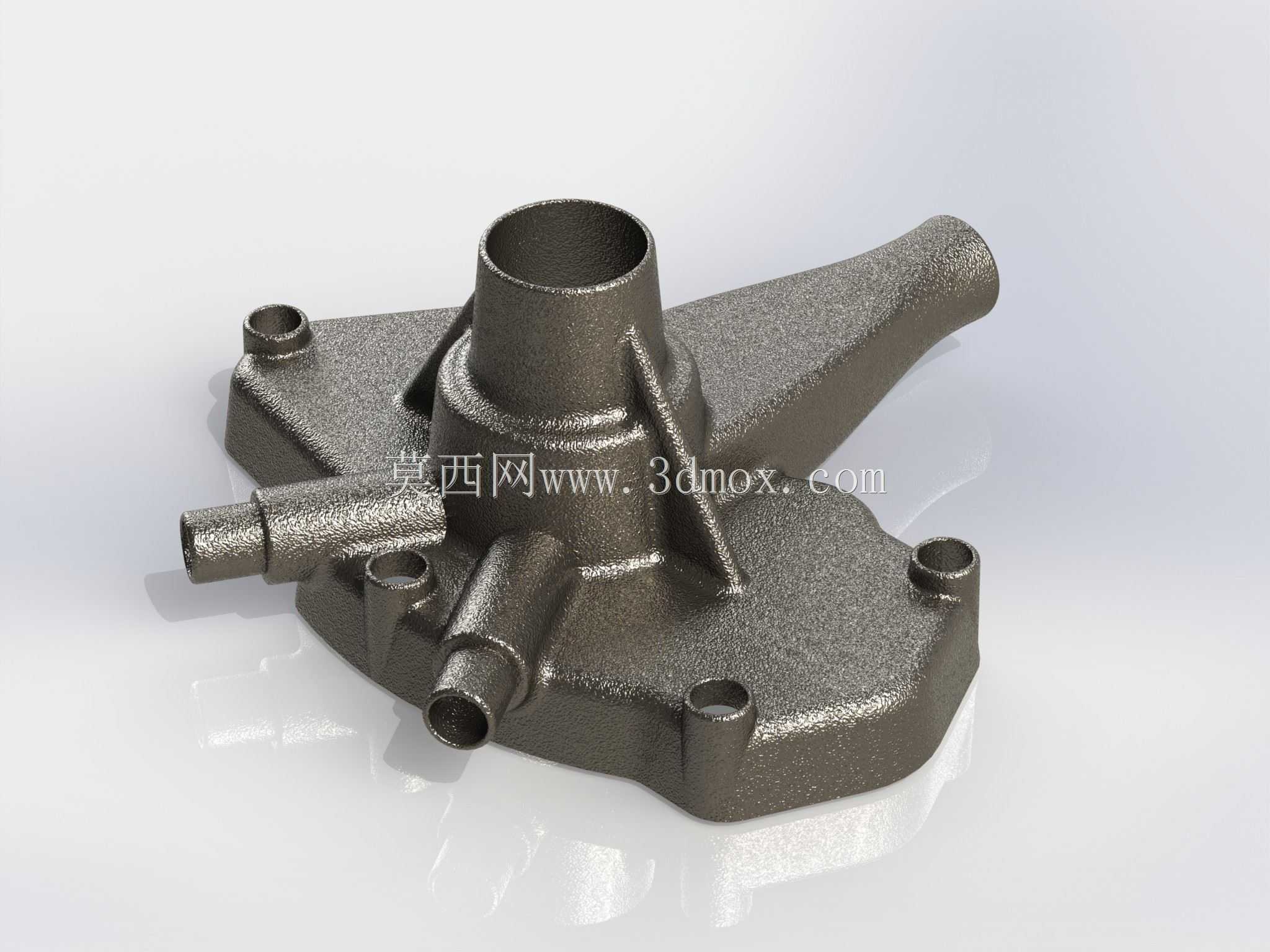

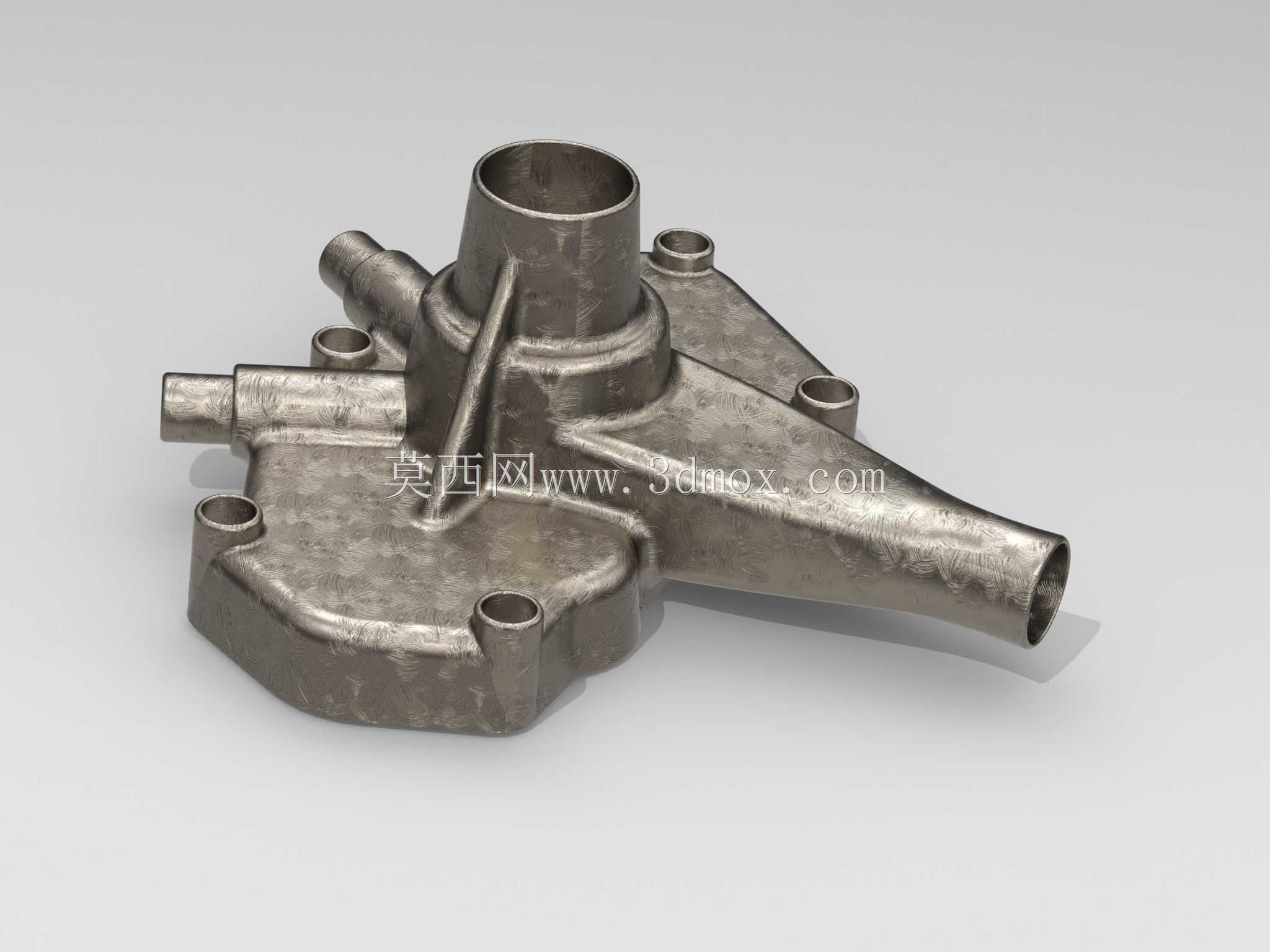

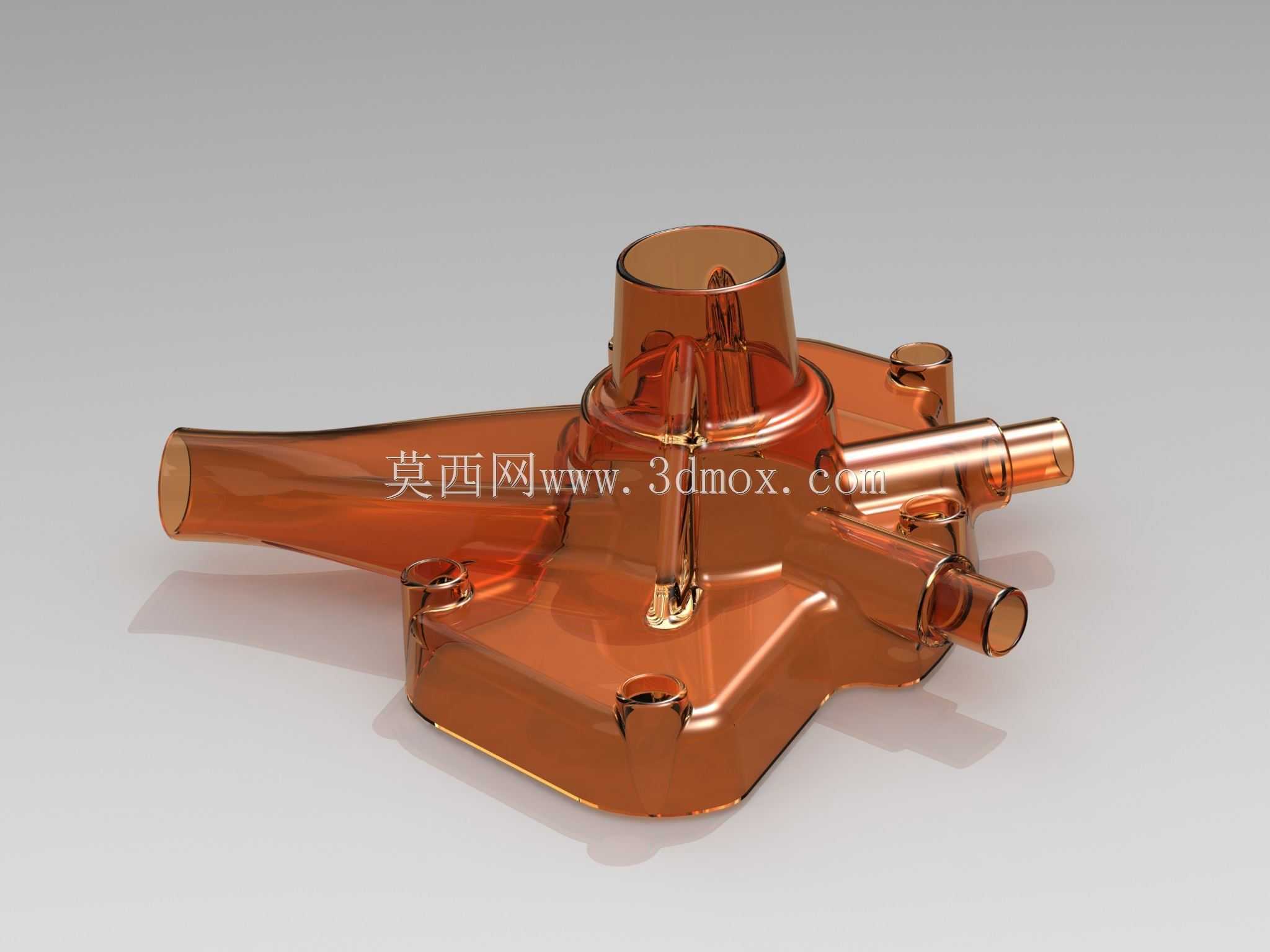

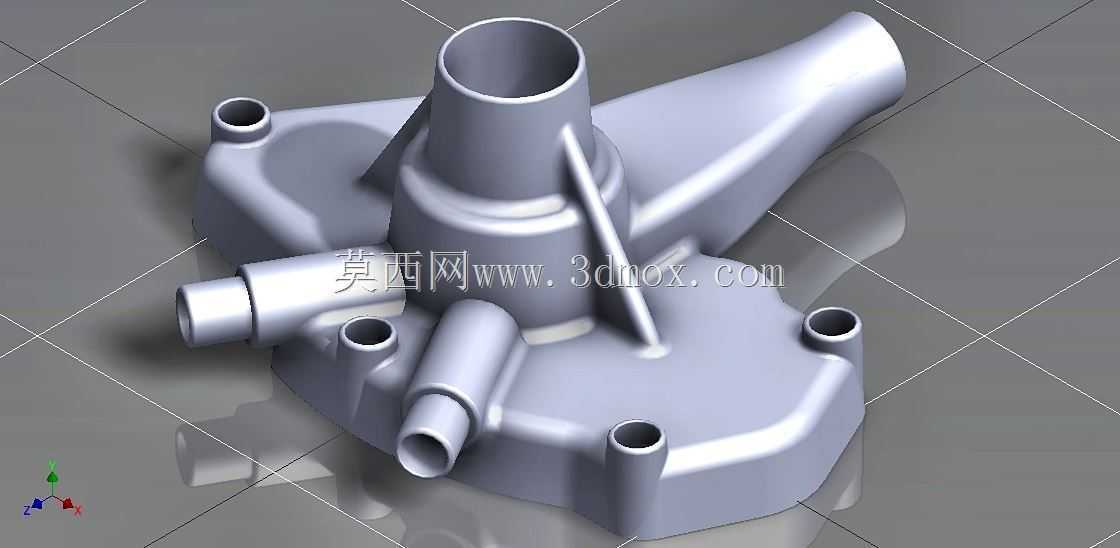

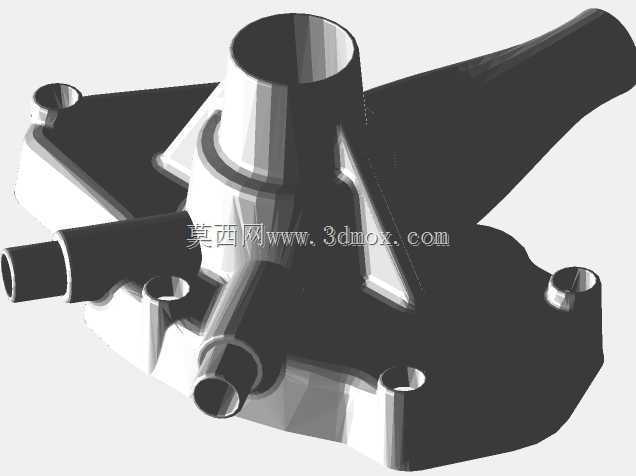

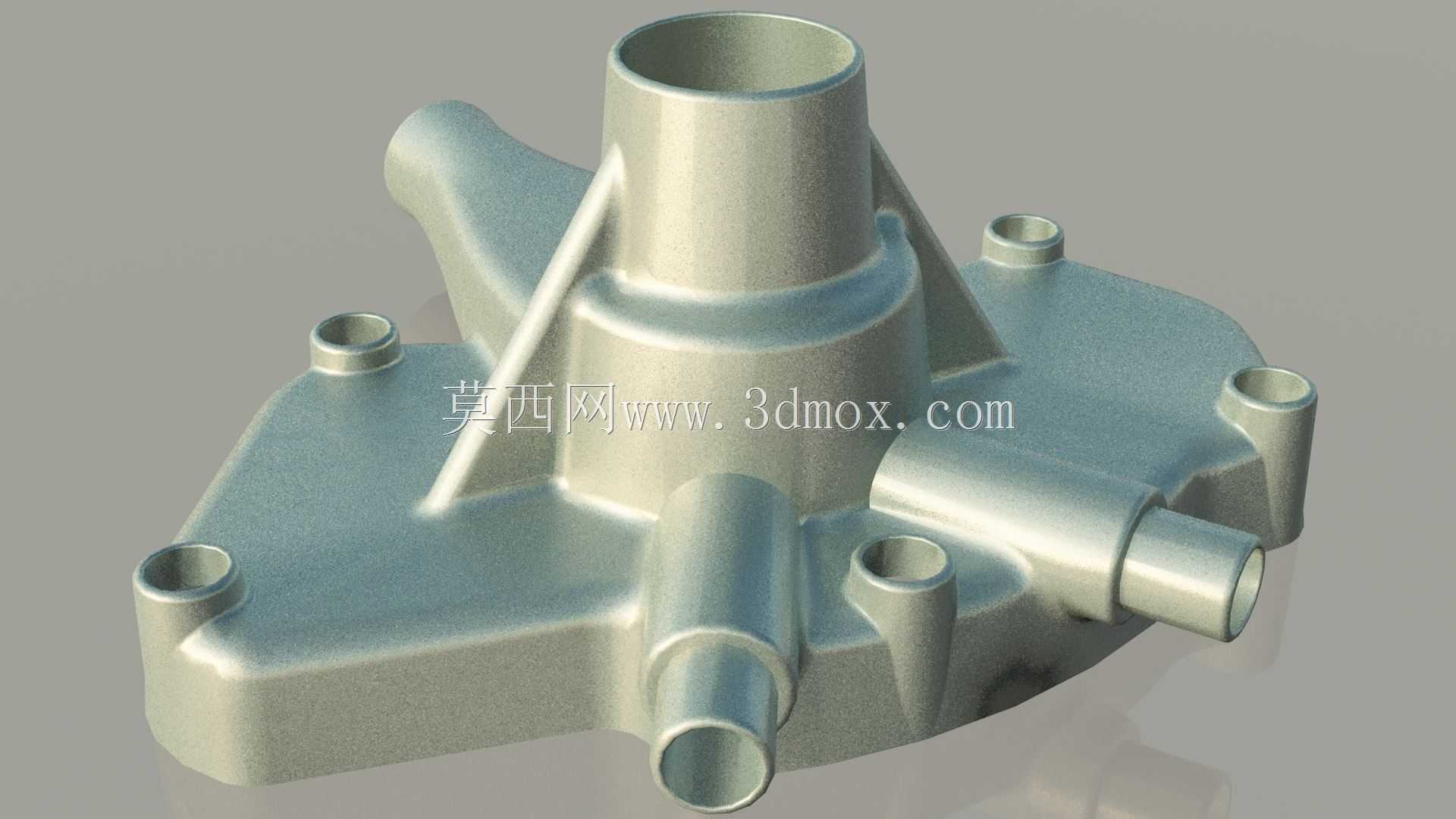

　　在车用动力总成的冷却循环回路中，水泵壳体是承载叶轮组件、密封结构与外接管路的核心承载件，其结构合理性直接影响冷却系统的流阻表现、密封可靠性与整机NVH性能。本次建模的壳体采用一体化压铸成型思路，主体以中心叶轮腔为核心向外延伸各类功能结构，中心腔室的轴向高度根据叶轮的轴向窜动间隙预留了0.8-1.2mm的装配余量，腔室内壁的拔模斜度控制在1.5°，既满足压铸脱模的工艺要求，也避免内壁台阶对冷却液流动造成额外扰流。

　　从安装边界来看，壳体底部的法兰面设计了6个均匀分布的安装凸台，每个凸台的孔径匹配M6的标准螺栓，凸台端面的平面度要求控制在0.05mm以内，保证与发动机缸体侧安装面贴合后无渗漏风险；法兰面与中心腔的同轴度公差设定为Φ0.1mm，避免装配后叶轮与腔室出现偏磨。壳体侧面分布的三个不同管径的外接接口，分别对应冷却液进水、出水与小循环回路，接口的外径尺寸匹配常用的橡胶软管卡箍安装要求，接口根部设计了环形凸棱，防止软管在压力波动下出现滑脱。

　　结构设计阶段重点考虑了承压后的应力分布问题，中心腔顶部的出水接口与主腔体之间设置了三条放射状加强筋，筋条厚度从根部的4mm逐步过渡到端部的2mm，既可以分散腔室在1.4bar工作压力下的应力集中，也能降低压铸过程中出现缩孔的概率。壳体上预留的两个小型凸台是为水温传感器与排气螺塞预留的安装位，凸台的内螺纹深度按照螺纹直径的1.5倍设计，保证螺纹连接的强度满足密封要求。

　　实际应用场景中，这类壳体多用于小排量乘用车的机械冷却水泵，工作时腔室内的冷却液温度长期处于80-105℃区间，因此建模时所有壁厚都控制在3-3.5mm的均匀区间，避免壁厚差过大导致压铸后出现热变形，不同结构的过渡位置全部采用R2-R3的圆角过渡，减少应力集中点的同时也优化了流体在腔道内的流动平顺性。在安装尺寸的匹配上，壳体的整体径向轮廓控制在120mm范围内，轴向总高度为85mm，能够适配多数横置发动机前端轮系的布置空间，不会与周边的发电机、空调压缩机等附件出现运动干涉。

　　建模过程中对密封槽的结构做了针对性优化，法兰面的密封槽采用矩形截面设计，槽宽2.5mm、槽深1.8mm，匹配直径2mm的O型橡胶密封圈，槽壁的表面粗糙度要求达到Ra1.6，保证密封圈压缩后能够充分填充槽体间隙，在0.5bar的系统负压工况下也不会出现进气渗漏的问题。侧面接口的同轴度相对于中心腔的基准控制在Φ0.2mm以内，避免外接管路安装后出现偏斜导致的额外应力。对于壳体上的所有安装凸台，背面都设计了0.5mm的工艺凹坑，减少压铸后凸台端面的打磨工作量，同时保证安装时螺栓的压紧力能够均匀作用在密封面上。

　　从流体路径的设计来看，进水接口的方向与叶轮的旋转方向做了匹配，进水腔的流道采用渐扩式结构，让冷却液进入叶轮腔时能够平稳过渡，降低入口处的流阻损失；出水腔的流道则采用渐缩式设计，提升冷却液流出时的压力，保证循环回路的流量满足发动机全工况下的散热需求。壳体上的加强筋布置同时兼顾了模态性能，通过筋条的连接让壳体的一阶固有频率提升到1200Hz以上，避开发动机怠速时的激励频率区间，减少工作过程中出现共振异响的概率。
