多自由度可调式激光指向固定支架结构

项目分类:通用五金配件 发布时间:2022-01-21 ID:511711
  • 多自由度可调式激光指向固定支架结构
  • 多自由度可调式激光指向固定支架结构
  • 多自由度可调式激光指向固定支架结构
  • 多自由度可调式激光指向固定支架结构

  这款激光指向固定支架,主要面向需要精准光束指向定位的作业场景,常见于设备安装校准、工位加工对位、小型检测工位的光束基准搭建,也可适配教学演示场景下的激光光路临时固定需求,替代传统的磁吸表座、简易扎带固定方式,解决激光笔类光源固定后角度调整精度差、易滑移、重复定位一致性不足的问题。

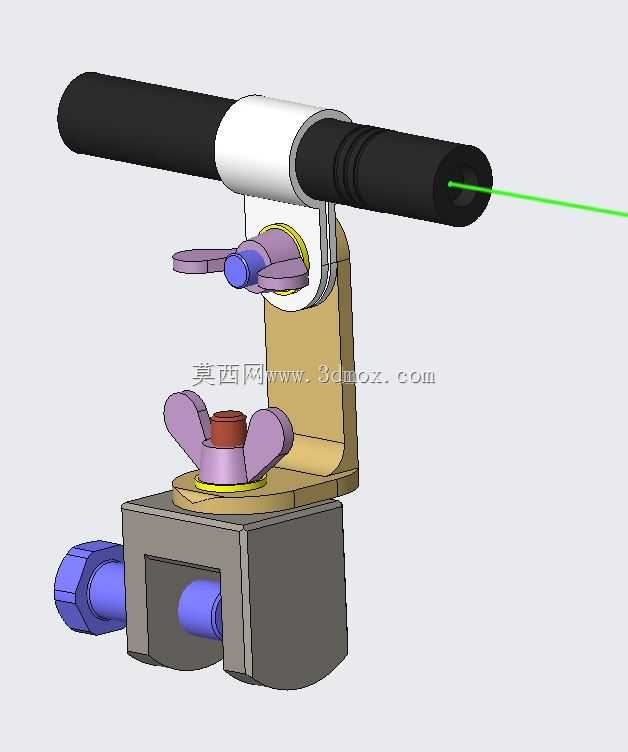

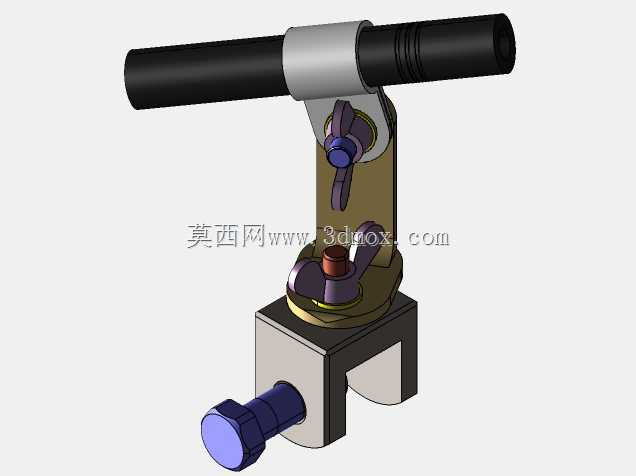

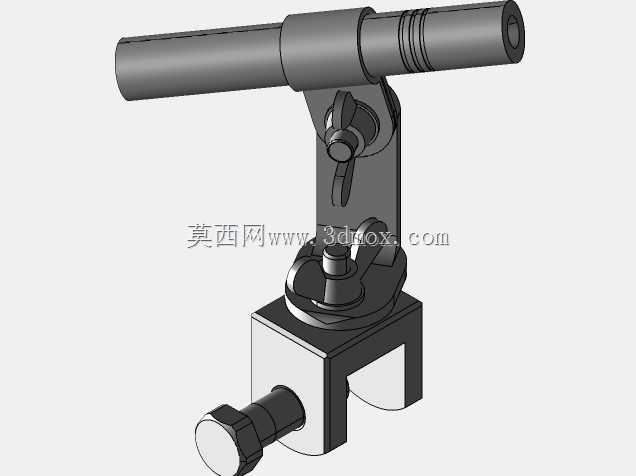

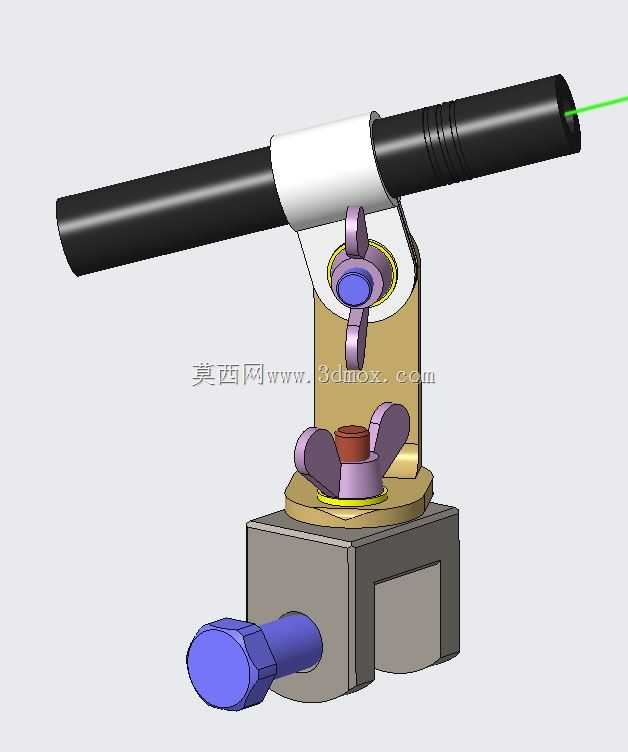

  从结构功能来看,整套支架分为三个核心功能段:最下端的基座夹持模块、中部的多关节角度调节模块、上端的激光笔锁紧固定模块。下端基座采用侧方双螺栓顶紧的夹持结构,可卡装在方形型材、设备台面边缘、工装立板等具有平直安装边的载体上,两个紫色的锁紧螺栓分别从两个垂直方向施力,相比单螺栓顶紧结构,可避免夹持后支架绕夹持边转动,安装边界适配厚度在5mm到30mm之间的板状或条状安装基体,基座本体采用方块式承力结构,壁厚预留足够的刚性余量,锁紧后不会因上部调节受力出现基座形变偏移。

  中部的调节关节采用两级翼形螺母锁紧设计,第一级关节连接基座与竖直支臂,可实现水平方向360度回转调整,第二级关节连接竖直支臂与上部激光笔夹座,可实现俯仰方向近180度的角度摆动,两个关节的转动副接触面都加装了非金属减摩垫片,既可以降低转动时的金属摩擦卡顿,也能在翼形螺母锁紧时提供足够的静摩擦力,保证调整到位后不会出现角度滑移。翼形螺母的设计无需借助额外扳手工具,操作人员可徒手完成松紧调节与角度锁定,适配现场快速调整的作业需求,关节处的转动间隙控制在0.1mm以内,避免调整时出现空程晃动,保证光束指向调整的精度。

  上端的激光笔固定座采用剖分式抱夹结构,通过侧方的翼形螺栓收紧抱夹开口,可适配直径在12mm到20mm之间的常规笔式激光发射器,抱夹内壁做了圆弧过渡处理,不会夹伤激光笔的外壳表面,抱夹与第二级关节的连接位预留了小范围的自转自由度,可在不松动下部关节的情况下,微调激光笔绕自身轴线的角度,适配部分带线激光发射端的线方向调整需求。

  设计过程中优先考虑了现场使用的实操性,所有操作部件都采用大尺寸的翼形手拧结构,无需借助额外工具即可完成全部安装、调节、锁紧操作;整体结构的受力路径经过优化,从激光笔安装位到基座夹持面的力传递路径上没有薄壁悬臂结构,所有承力部位的壁厚都不小于3mm,保证长期使用下不会出现结构塑性形变;各转动关节的锁紧力经过匹配,翼形螺母拧至手指发力锁紧时,提供的静摩擦力可承受常规工业现场的设备振动,不会出现光束偏移。

  安装使用时,先将下端基座的两个锁紧螺栓退至足够开口量,卡装到目标安装位后交替拧紧两个侧方螺栓,保证基座与安装面贴合无间隙;之后松开中部两个关节的翼形螺母,大致调整激光笔的指向角度,使光束大致落在目标基准位置,再依次锁紧俯仰关节、回转关节的螺母,最后微调上端抱夹的自转角度与侧方锁紧螺栓,即可完成光束的精准定位。如果需要更换不同直径的激光发射器,只需松开上端抱夹的翼形螺栓,取出原有发射器装入新的发射器后重新收紧即可,无需拆卸整套支架。整套结构没有易损的弹性部件,所有金属部件都做了氧化防锈处理,可在常规车间环境下长期使用,不会因锈蚀导致调节关节卡滞。
