多爪带齿多功能户外作业钩具结构

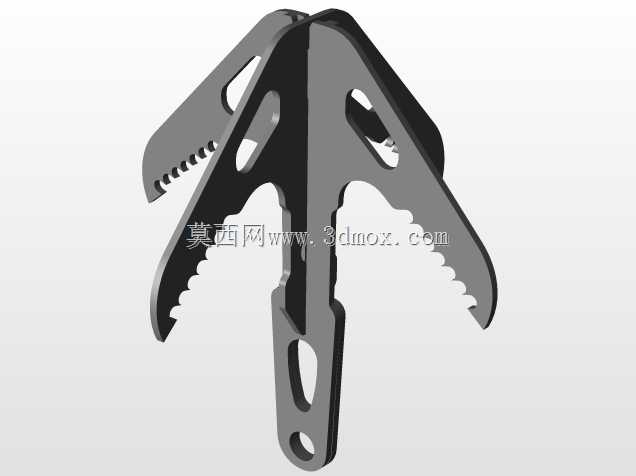

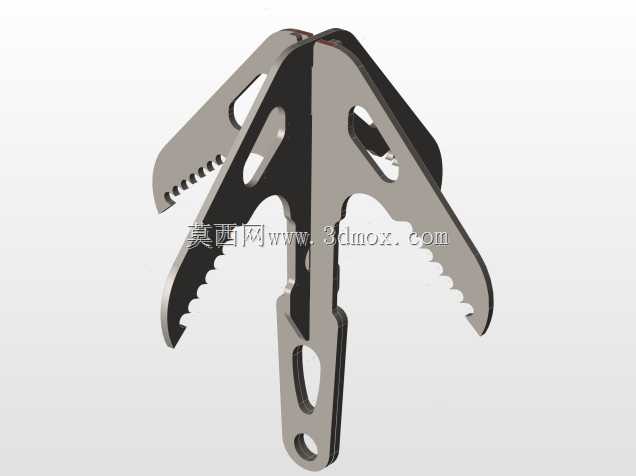

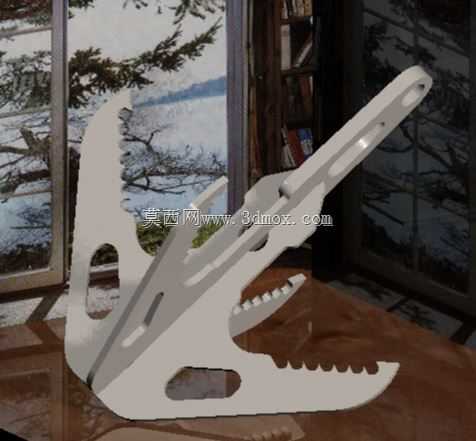

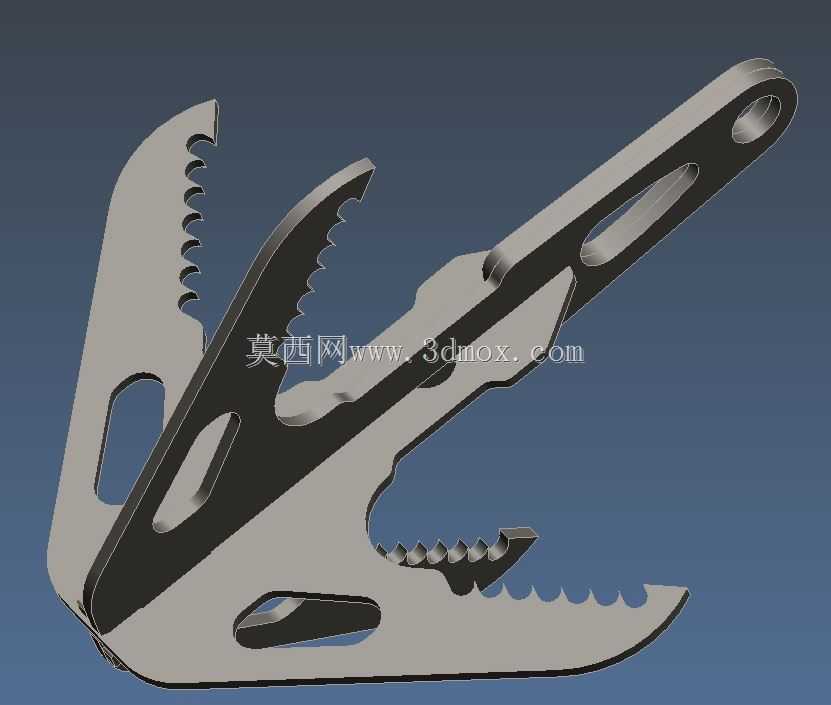

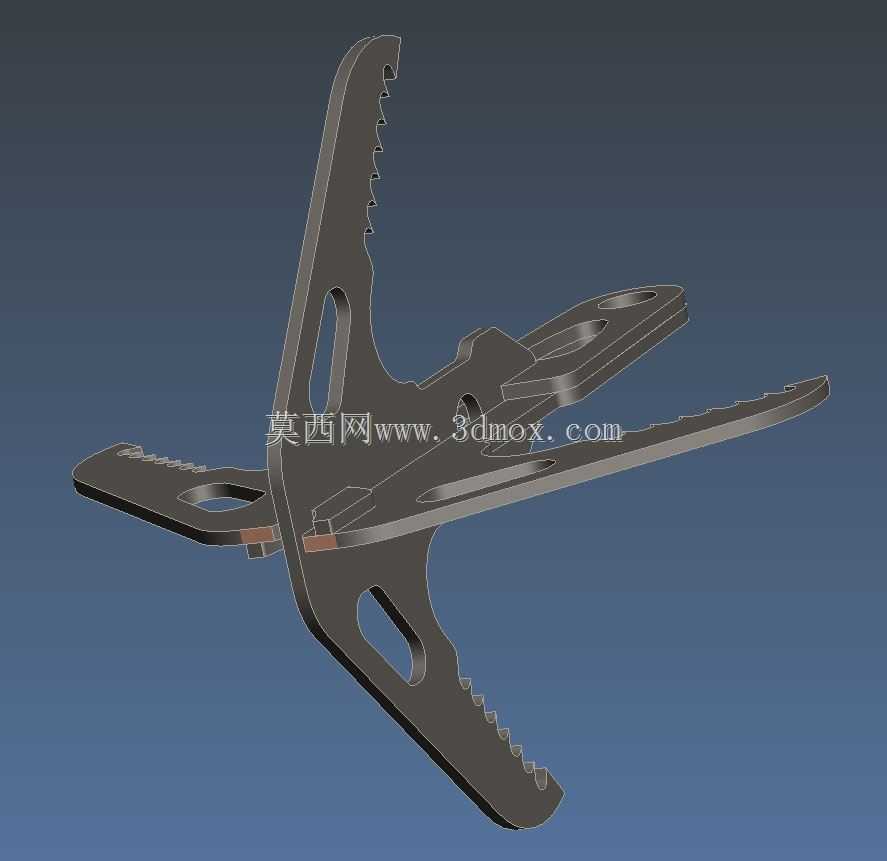

　　这类多爪带齿钩具的设计，最初是针对户外复杂挂载、排障作业场景开发的，在野外勘探、应急救援、户外搭建作业中，能够适配不同粗细的绳索、杆件、不规则凸起物的挂载需求，相比普通单钩结构，其多爪展开的形态可以同时卡接多个点位，避免单点挂载出现的滑脱、偏转问题。从结构设计逻辑来看，四个爪臂采用对称式中心铰接布局，每个爪臂都做了等强度的镂空减重处理，在不降低结构刚性的前提下，尽可能减少整体自重，方便作业人员随身携带。爪臂边缘的锯齿结构并非装饰，而是针对光滑圆柱面、冰面、湿滑岩石面设计的防滑结构，当钩具挂载在光滑物体表面时，锯齿可以嵌入接触表层，提供足够的静摩擦力，避免挂载后出现滑移脱落的问题。每个爪臂上开设的长圆孔，一方面是为了减重，

　　另一方面可以作为绑带、安全销的穿接点位，作业时可以根据实际挂载需求，用绑带穿过对应孔位将钩具与挂载物做二次绑定，进一步提升挂载可靠性。中心铰接位置采用叠片式铆接结构，保证四个爪臂可以围绕中心轴顺畅转动，实现收拢与展开状态的切换，收拢状态下整体尺寸紧凑，可以放入工具包甚至工装口袋中携带，展开后四个爪臂形成十字形的支撑结构，最大展开半径可以适配直径120mm以内的柱状物体挂载，收拢状态下整体外轮廓尺寸控制在150mm以内，满足便携性要求。在实际作业场景中，这类钩具除了常规的绳索挂载功能外，还可以作为临时排障工具使用，比如清理线缆上的悬挂杂物、勾取狭窄空间内的小型构件，带齿的爪臂还可以辅助拧动带防滑棱的管路接头，

　　在应急场景下甚至可以作为临时破拆辅助构件，撬动轻薄的金属板材或木质障碍。设计过程中针对爪臂的受力做了针对性的强化，爪臂根部与中心铰接座连接的位置做了圆弧过渡处理，避免应力集中导致的爪臂断裂，每个爪臂的齿形角度经过反复调整，齿尖朝向与挂载受力方向形成反向咬合角度，当挂载重物产生向下的拉力时，齿尖会进一步压入接触物体表面，拉力越大咬合越紧密，不会出现受力后齿尖滑脱的问题。爪臂的厚度控制在5mm左右，采用高强度合金钢冲压成型的工艺路线，适合批量生产，表面做发黑防锈处理，能够适应户外潮湿、淋雨的作业环境，不会因为短时间的涉水使用出现锈蚀卡滞的问题。铰接轴的配合间隙控制在0.1mm以内，既保证爪臂转动灵活，

　　又不会因为间隙过大出现挂载时的晃动偏移，铰接轴两端做铆压封边处理，避免使用过程中轴体脱出导致结构散架。在安装边界方面，这类钩具不需要额外的固定安装基座，本身作为便携工具使用，收拢状态下可以挂载在安全腰带、工具挂板上，展开状态下不需要额外辅助配件就可以直接完成挂载动作，适配直径8mm到120mm的各类柱状、条状、绳索类挂载对象，额定静态挂载载荷可以达到50kg，满足大多数户外作业、应急救援的挂载需求。针对不同的作业场景，爪臂的展开角度可以自由调整，不需要额外的锁止结构，当挂载受力时，四个爪臂会在拉力作用下自动收紧，牢牢卡在挂载物体表面，这种自适应收紧的设计省去了人工调整锁止的步骤，作业时可以单手完成挂载操作，在高空作业、紧急救援等需要快速操作的场景下，能够大幅提升作业效率，减少操作步骤带来的安全风险。
