钣金拼接式凸轮炉支撑壳体结构

　　在小型热处理实验设备、桌面级材料烧结装置的配套结构设计中，这类钣金拼接式凸轮炉支撑壳体是承担炉芯定位、外围防护、附件安装的核心承载构件，区别于传统焊接成型的炉体支架，该结构全程采用钣金折弯、卡扣拼接的工艺路线，不需要额外的焊接工装与焊后打磨、时效工序，能大幅缩短小批量定制类炉体的生产交付周期，同时规避焊接变形带来的装配公差超差问题。从实际应用场景来看，这类结构主要适配小容积的间歇式凸轮传动炉，这类设备多用于小批量电子元器件的引脚退火、小型金属冲压件的去应力回火、高分子材料的热定型工序，设备整体放置在实验室工作台或者小型生产工段的操作台上，因此支撑壳体的设计既要满足承载强度要求，也要兼顾轻量化与装配便捷性，不需要借助大型吊装工具就能完成整机组装。

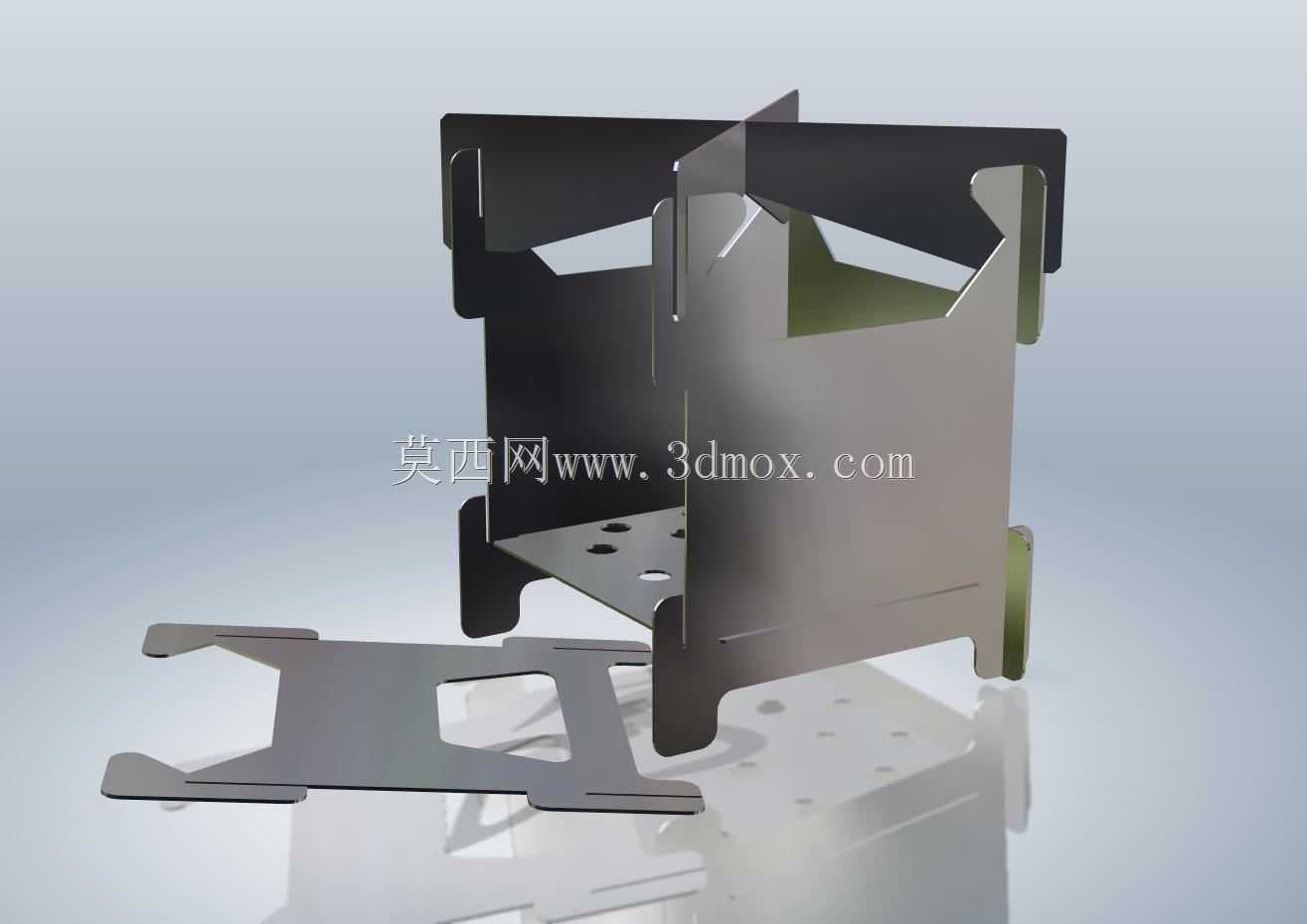

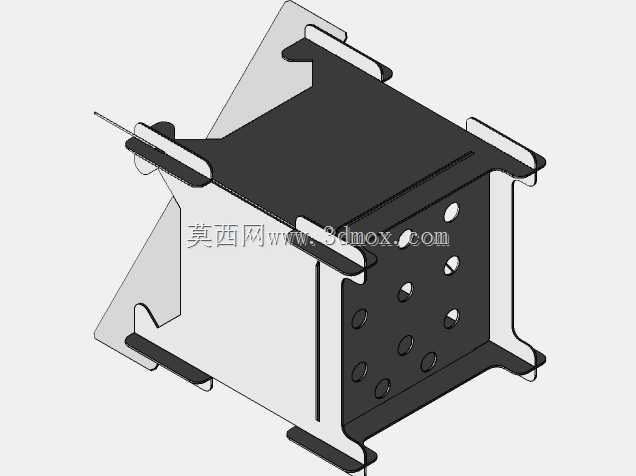

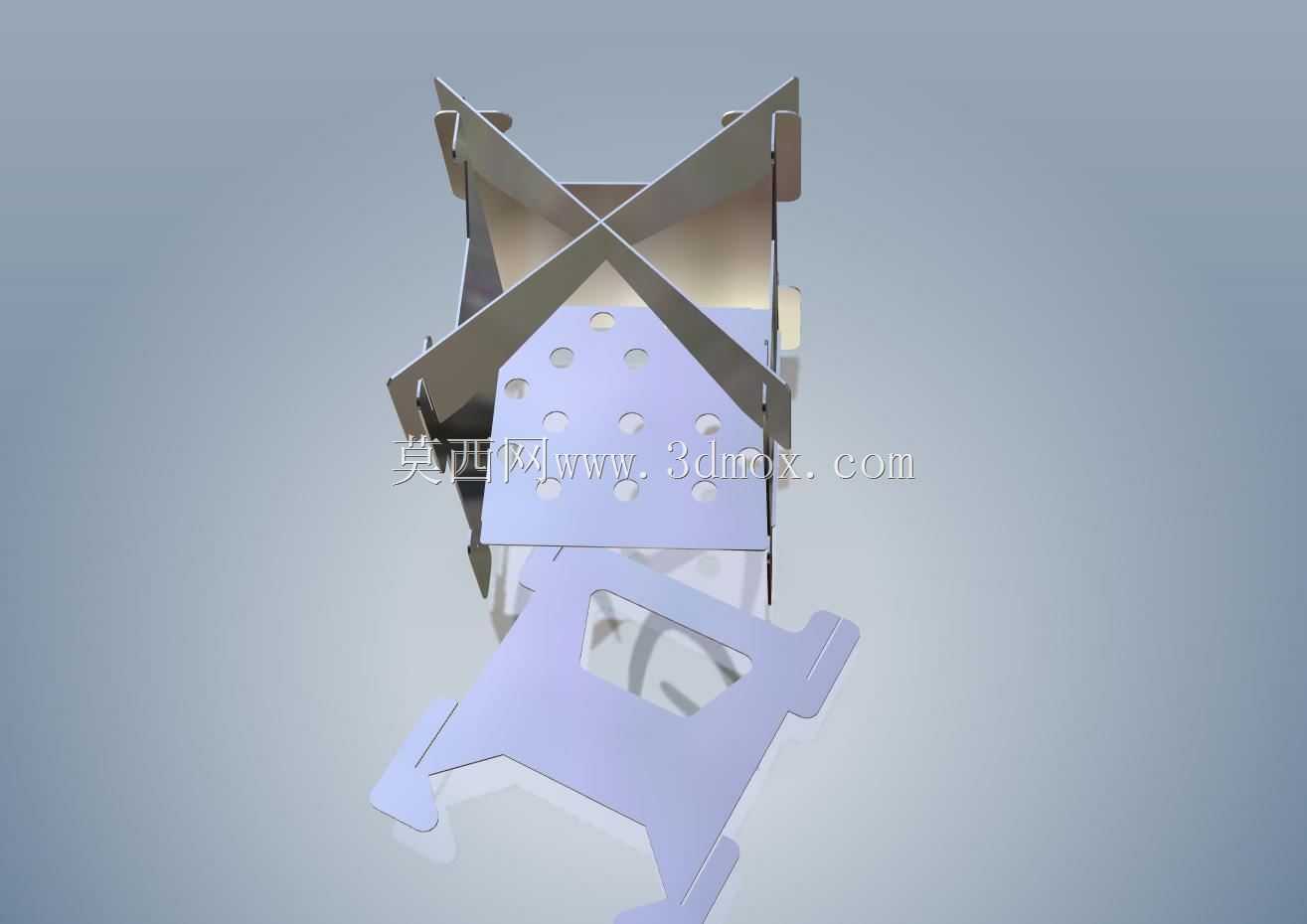

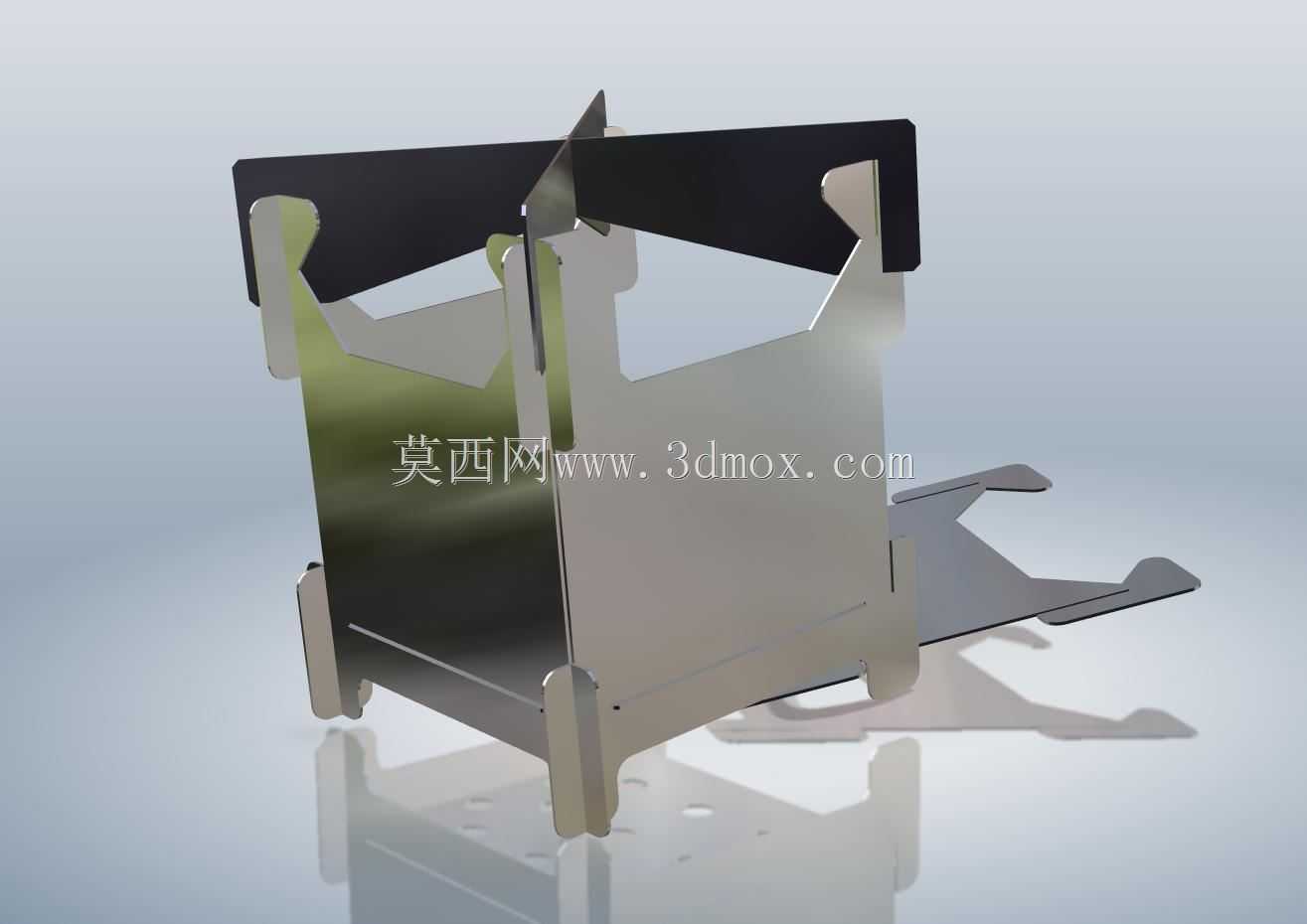

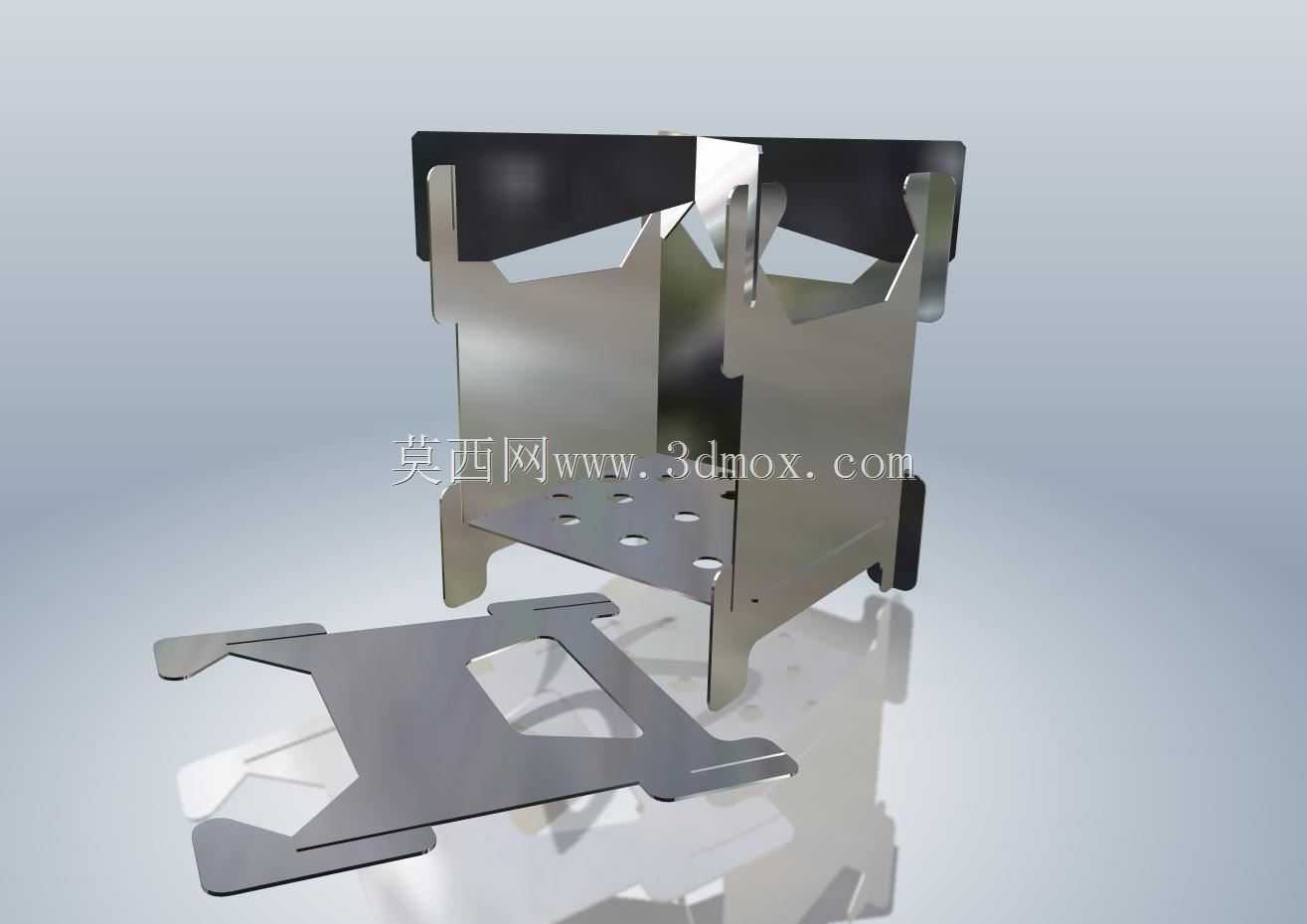

　　从功能特性上看，该壳体采用多片钣金件互锁拼接的结构形式，每一片钣金件上都预制有对应的卡扣卡槽与定位缺口，装配时只需要按照定位标识将各片钣金对齐卡入，再通过侧边的折弯挂耳完成限位，不需要额外打螺丝或者焊接就能形成稳定的框式承载结构，底部的钣金支撑板上预制有多个规则排列的安装孔位，既可以用来固定内部的炉芯衬套、凸轮传动组件的安装支座，也可以预留出加热模块、测温传感器的走线穿孔，避免线路外露造成的高温老化或者操作剐蹭问题。壳体侧面的折弯翻边一方面提升了整体钣金件的结构刚度，避免薄钣金在承重时出现板面鼓胀或者变形，另一方面翻边上预留的缺口可以作为散热风道的进出口，配合炉体内部的小型散热风扇形成定向气流，带走壳体表面的冗余热量，避免设备运行时外壳温度过高造成操作人员烫伤。

　　设计思路上，该结构完全遵循面向装配与钣金工艺的设计准则，所有钣金件的折弯半径都匹配常规钣金加工的刀具参数，不存在过小折弯内角或者特殊压型需求，普通的数控折弯机就能完成所有折弯工序，不需要定制特殊成型刀具；所有卡扣结构的配合公差都控制在0.15mm到0.25mm之间，既保证拼接时能够顺利卡入，又不会因为间隙过大造成装配后结构松旷，同时所有卡扣的受力方向都与设备运行时的主要载荷方向垂直，避免长期受载后卡扣脱开。考虑到炉体运行时的热传导影响，所有与内部高温构件接触的安装位都预留了隔热垫的安装间隙，避免钣金壳体直接接触高温炉芯造成局部过热，同时钣金材质选用常见的冷轧镀锌钢板，表面不需要额外做高温喷涂处理，依靠镀锌层就能满足常规实验室环境下的防锈要求，进一步压缩制造成本。

　　从安装边界与外形尺寸来看，该壳体整体为正四边形框式结构，整体占用空间适配桌面级设备的摆放要求，底部安装孔的孔位间距匹配常规小型凸轮传动组件的安装尺寸，不需要额外做转接板就能直接固定标准的凸轮驱动模组；壳体顶部的开口尺寸与炉盖的安装尺寸完全匹配，侧边的挂耳结构既可以作为壳体本身的拼接限位，也可以作为整设备与外部防护罩、操作面板的连接点位，不需要在钣金上额外焊接安装螺母，直接利用折弯挂耳的通孔就能完成外部附件的固定。在实际装配验证中，这类拼接式壳体的单台装配时间不超过15分钟，相比传统焊接支架的装配效率提升60%以上，同时因为没有焊接应力，长期在150摄氏度到200摄氏度的工作环境下反复升温降温，也不会出现焊缝开裂或者结构变形的问题，完全满足小型实验类凸轮炉的使用强度要求。另外，拆分式的钣金件在仓储运输时可以完全叠放，相比焊接成型的整体支架，仓储空间占用率能降低70%以上，非常适合跨区域的配件配送与现场组装需求，不需要担心整体结构运输过程中出现磕碰变形。
