普通货船改造用弯管管路结构设计

　　这套管路结构是针对普通干货船现代化升级场景设计的专用管系，主要用于货舱区域相关介质的定向输送，适配老货船改造时原有舱室布局受限、管道路由需绕开现有船体结构与设备的实际工况，避免改造时大规模拆改原有船体加强筋、舱壁与已布设的其他管线，最大程度压缩改造施工的动火作业量与舱室占用空间。

　　从实际功能来看，该管系承担对应工况下的介质传输任务，两端通过法兰接口与船上现有泵组、终端设备对接，中间的多段折弯结构完全是结合货船内部狭窄空间的走向约束设计的，没有多余的冗余管段，每一处弯折角度都经过现场空间校核，既保证介质在管内流动的沿程阻力控制在合理区间，不会出现局部压损过大导致的输送效率下降问题，也能让管道完全贴合舱内可用的布设间隙，不会占用货舱的有效载货空间，也不会干扰船员日常巡检、货物装卸的通行路径。

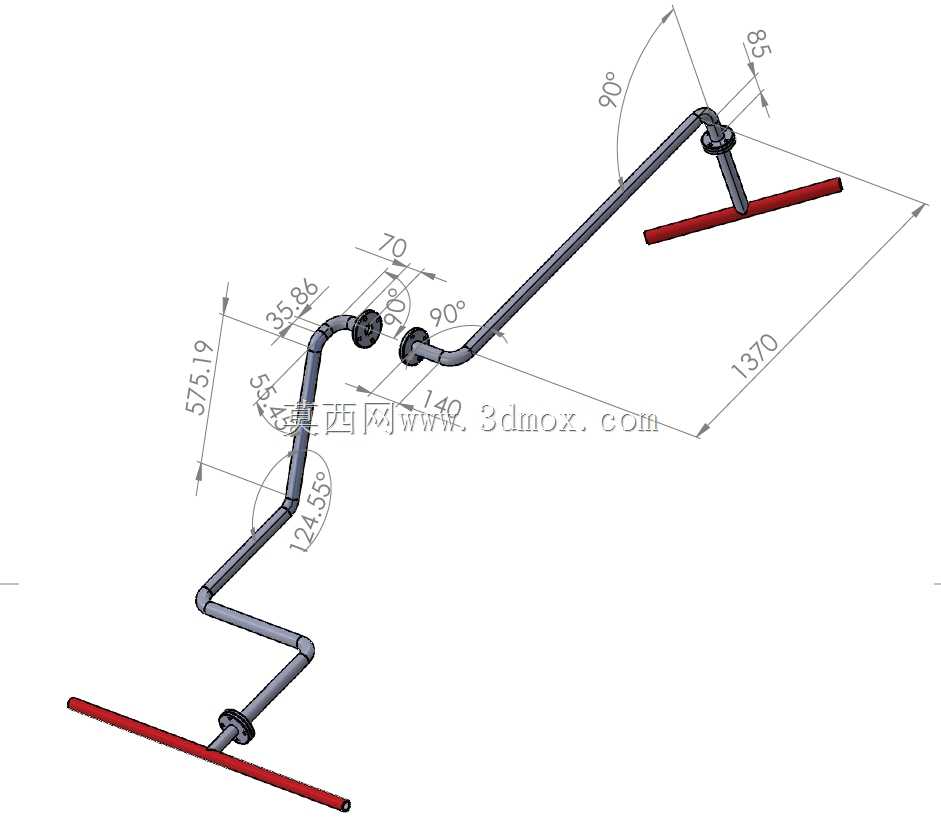

　　设计过程中首先梳理了货船改造区域的三维空间边界，先确定两端接口的固定安装位置：一端接口位于下层舱室的泵组输出端，距离舱底基准面的垂直高度为575.19mm，另一端接口位于上层甲板侧的设备接入端，两个接口的水平投影直线距离为1370mm，两点之间存在多处船体结构凸起、原有电缆托架、消防管路的遮挡，无法采用直管布设。因此设计时逐段规划路由：从下端接口出发先做124.55度的弯折，斜向延伸避开下方的舱壁加强结构，之后通过两段90度弯折调整走向，依次绕开中部的原有管线支架，每一段管段的长度都结合避让需求做了精准设定，其中靠近上端接口处的管段长度分别为140mm、70mm，末端接口处设置了85mm的安装操作余量，方便现场施工时拧动法兰螺栓，不需要额外预留过长的操作空间。

　　管路上配套的固定支架直接贴合船体结构表面安装，两端的红色固定横杆分别卡接在船体的现有型钢构件上，不需要额外在船体板上大规模焊接新的支架基座，安装时只需要在对应位置做局部点焊固定即可，大幅降低改造施工对船体结构强度的影响，也减少了焊接后的防腐处理工作量。所有弯折处的转弯半径都符合船舶管系设计的规范要求，避免直角弯折造成的介质流道突变，减少管内湍流带来的振动与噪音，适配货船长期航行时的振动工况，避免管路连接部位因为长期振动出现松动渗漏的问题。

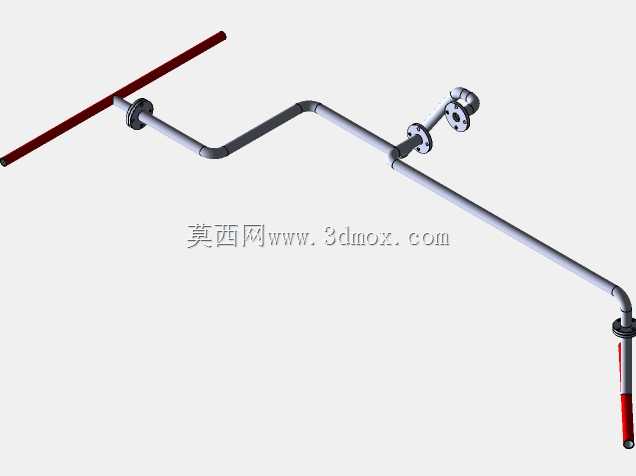

　　建模过程中完全按照实际安装的空间坐标定位每一段管段的位置，所有角度、长度参数都可以直接用于现场的弯管加工，不需要施工人员二次测量放样，两端的法兰接口尺寸匹配船舶通用的管路连接标准，可以直接和船上现有同规格管路对接，不需要额外制作转换接头。整套管路的布设路径完全避开了货舱的舱口盖开合轨迹、货物吊装的作业路径，即使在满载货物的情况下，也不会被货物挤压碰撞，日常巡检时可以直接观察到所有连接部位的状态，方便后续的维护检修。针对货船内部潮湿、盐雾浓度高的使用环境，管路的壁厚设定也预留了足够的腐蚀余量，配合对应的表面防腐处理，可以满足船舶长期服役的使用寿命要求，不会因为过早腐蚀出现管路破损的问题。
