商用健身房平卧举重训练卧推架结构设计

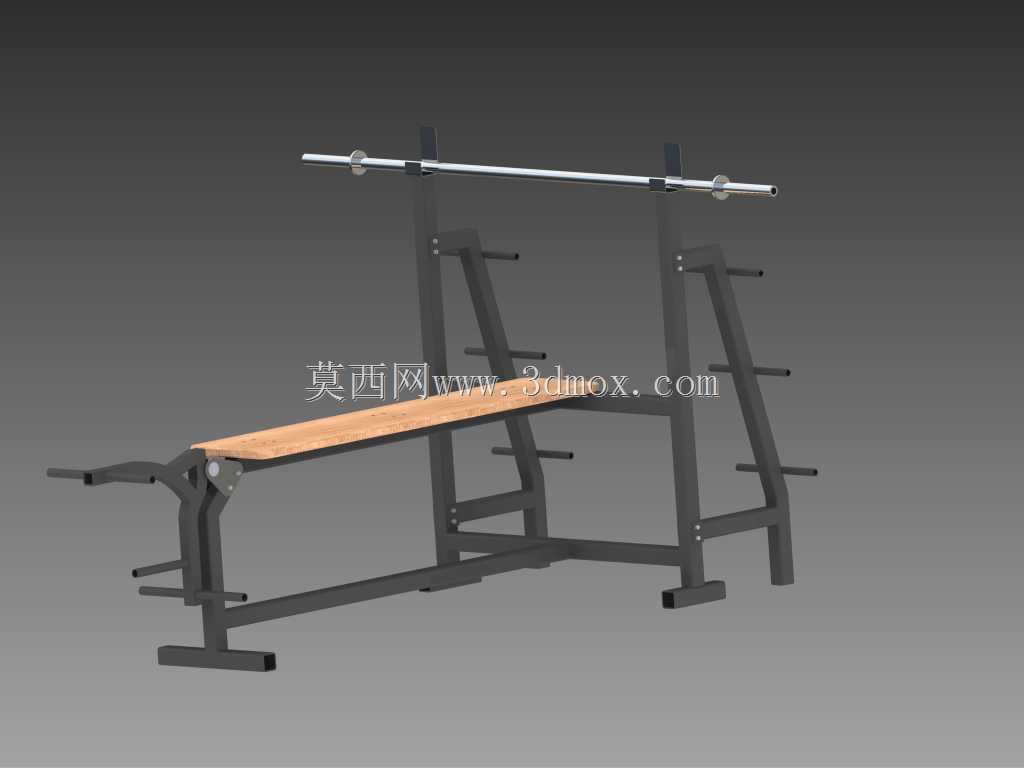

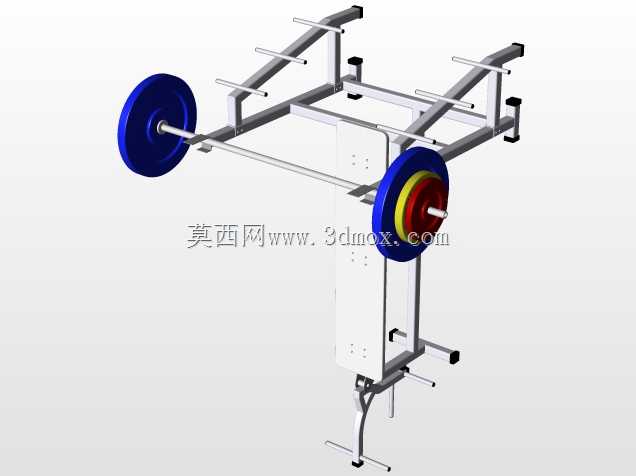

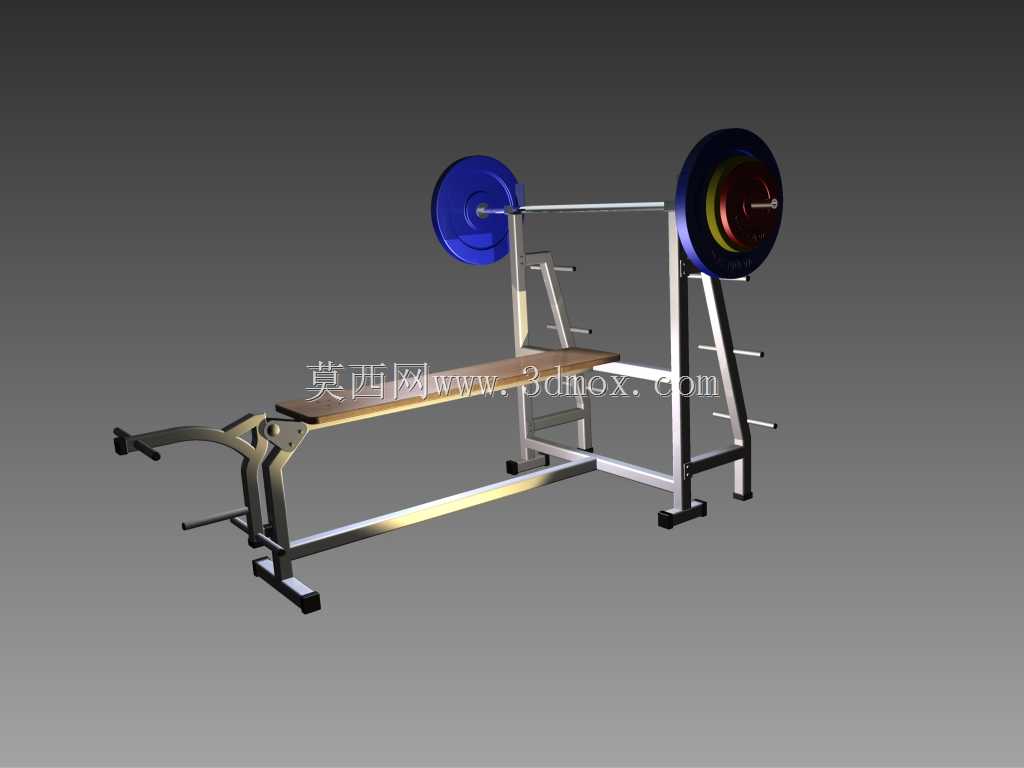

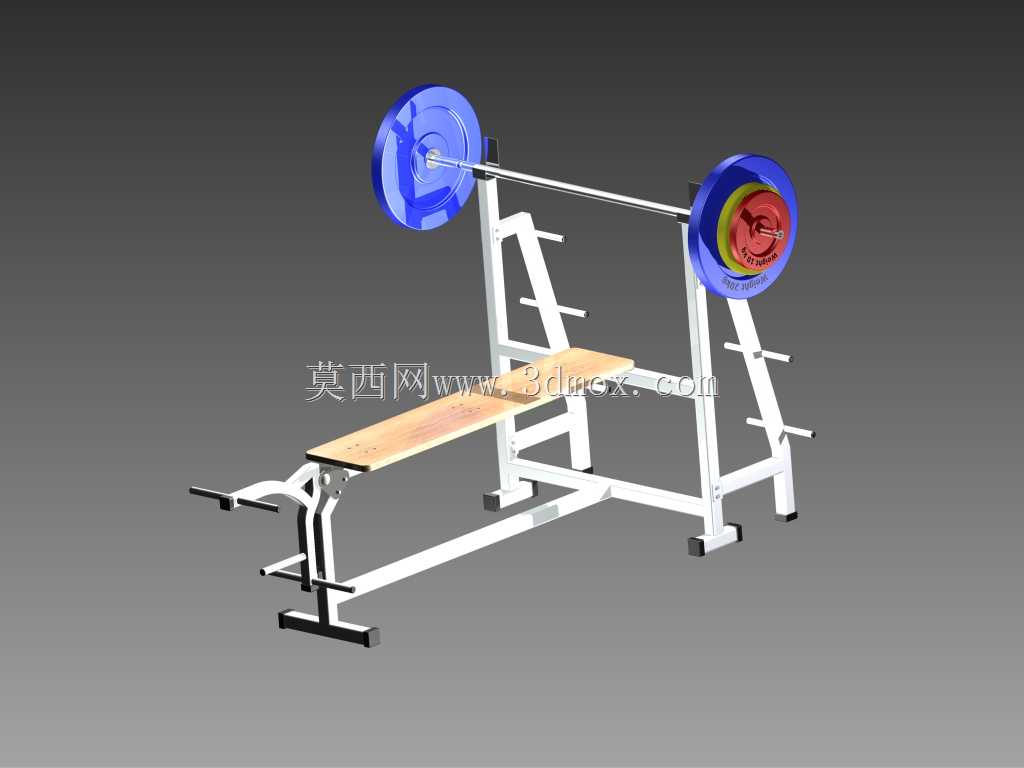

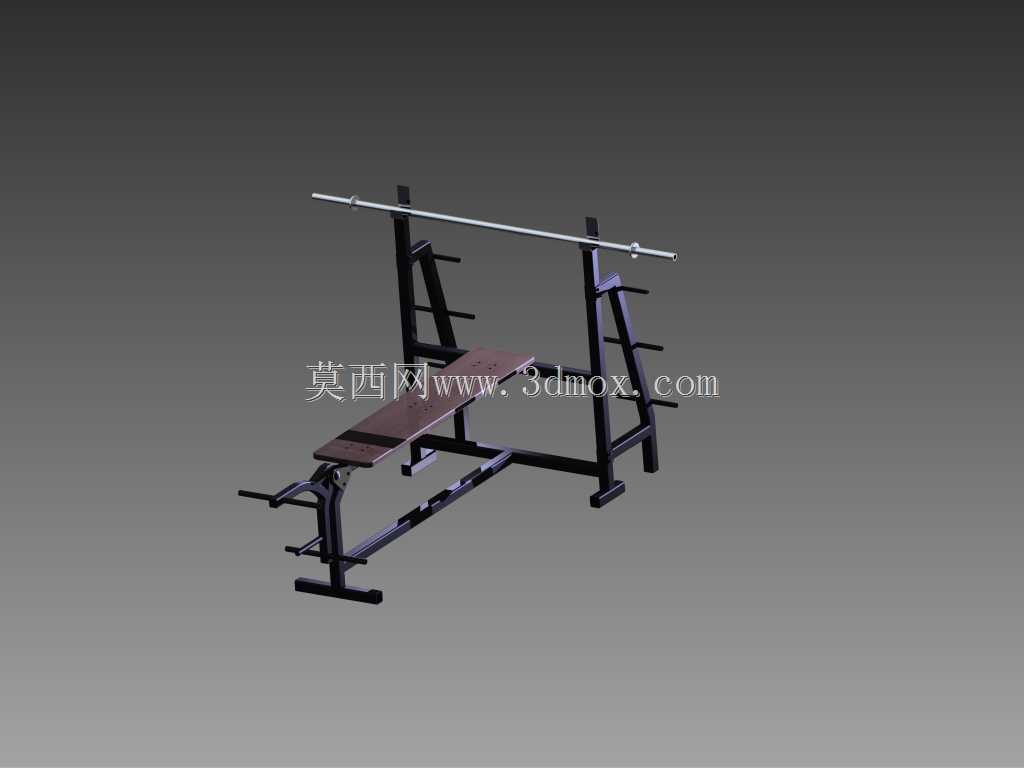

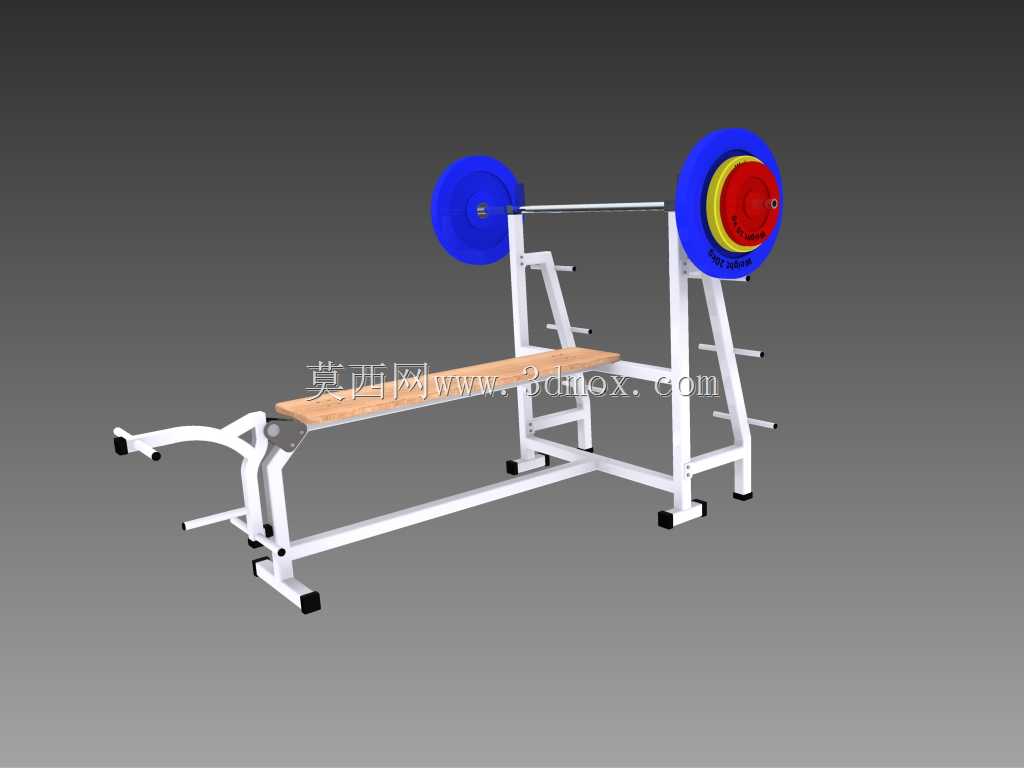

　　这款平卧举重训练器械的结构设计，核心围绕商用健身场景的高频使用需求展开，区别于家用简易健身凳，整体框架采用矩形钢管焊接成型，主支撑立柱壁厚不低于3mm，可承受最大300kg的杠铃静载荷，适配常规商业健身房1.8m标准奥杆的放置需求。从实际使用场景来看，该器械主要放置于健身房自由力量训练区，供训练者完成平卧杠铃推举、窄距卧推、暂停卧推等胸部、肱三头肌、三角肌前束的力量训练动作，也可配合哑铃完成平卧哑铃飞鸟、哑铃卧推等动作，是自由力量区的核心基础器械之一。

　　设计过程中首先考虑的是训练安全边界，杠铃放置的挂钩采用多档位可调结构，挂钩间距适配标准奥杆的杆身直径，档位间隔10cm，可适配不同臂展、不同训练动作的杠铃起始高度需求，两侧的安全保护挡杆同样采用档位可调设计，最低档位距离凳面高度为20cm，最高档位距离凳面高度为50cm，可在训练者力竭无法完成推起动作时承接杠铃，避免训练伤害，保护挡杆表面包裹防滑橡胶层，避免杠铃杆滑落时产生磕碰损伤。凳面采用多层实木基板外覆高密度耐磨PU皮革的结构，凳面宽度30cm，长度120cm，距离地面高度为45cm，符合亚洲成年训练者的平卧人体工学尺寸，训练者平卧时腰部可自然贴合凳面，双脚可平稳踩踏地面维持核心稳定，凳面边缘做圆弧倒角处理，避免训练过程中磕碰肢体。

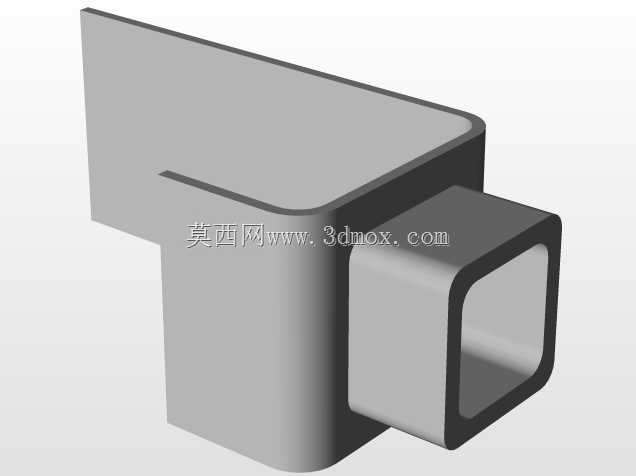

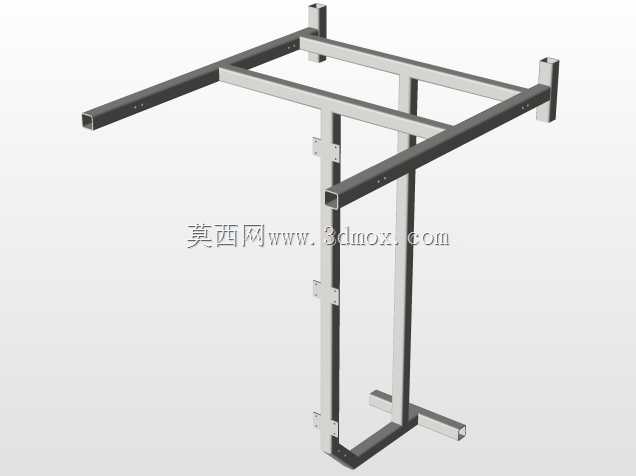

　　整体框架的底部支撑采用外扩式H型结构，前后支撑脚的横向跨度为120cm，纵向跨度为180cm，支撑脚底部安装可调式橡胶减震脚杯，可通过螺纹调节高度，适配地面不平整的安装场景，脚杯橡胶材质可避免器械移位，同时减少训练时的金属碰撞噪音，适配商业健身房对地面保护、噪音控制的要求。框架的连接位置全部采用满焊工艺，焊后做打磨抛光处理，表面经静电喷塑处理，涂层厚度控制在60-80μm，可耐受日常训练中汗水、器械磕碰的损耗，长期使用不易出现掉漆、锈蚀问题。杠铃杆放置的挂钩位置做了加深限位设计，挂钩开口深度为15cm，可避免训练者取放杠铃时杆体意外滑落，挂钩内侧粘贴耐磨尼龙衬垫，减少杠铃杆与金属挂钩的摩擦损耗，延长杠铃杆与器械的使用寿命。

　　从安装边界来看，该器械安装完成后占地尺寸为长180cm、宽120cm，器械上方需要预留至少220cm的垂直净空，满足杠铃片加装后杆体最高位置的空间需求，器械左右两侧需要各预留至少60cm的操作空间，供训练者完成杠铃片装卸、上下器械的动作，安装地面要求为水平硬化地面，无需额外打膨胀螺栓固定，依靠自身重量与底部脚杯的摩擦力即可保持稳定，适合健身房布局调整时的移动需求。器械的凳面与主框架采用螺栓连接结构，后期维护时可单独更换磨损的凳面皮革或基板，无需整体更换框架，降低商用场景的运维成本。

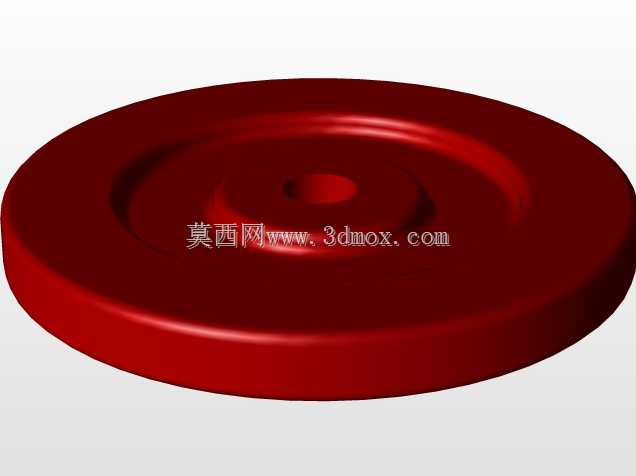

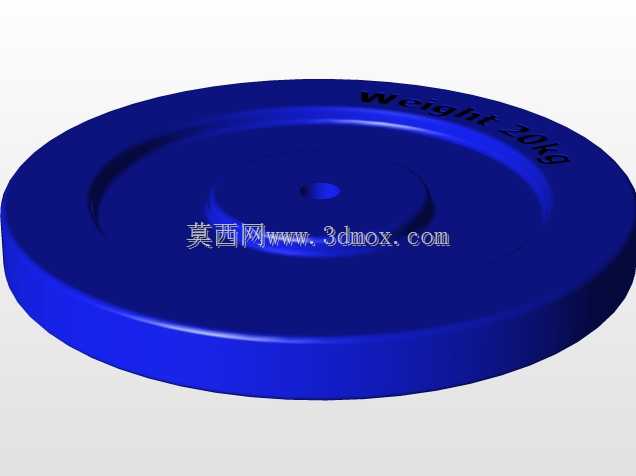

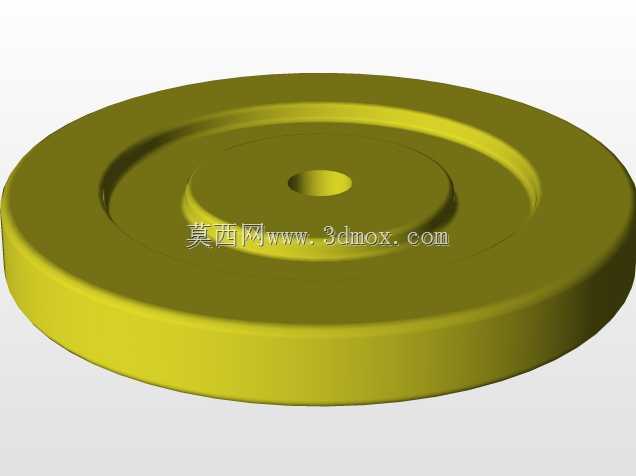

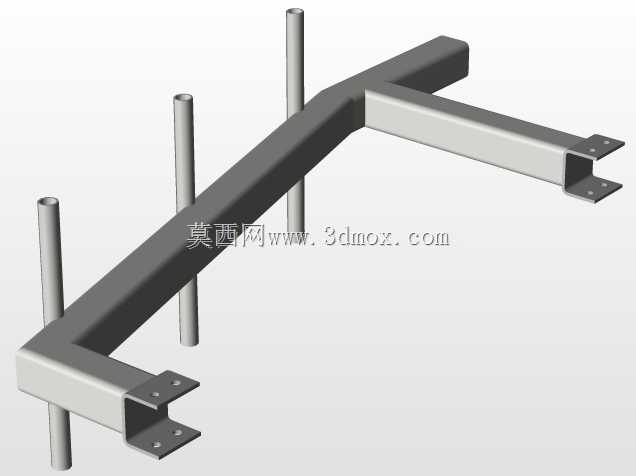

　　在结构受力校核阶段，针对主支撑立柱、底部横梁、挂钩位置做了有限元受力分析，在300kg额定载荷下，最大应力集中位置出现在挂钩与立柱的焊接处，应力值远低于钢材的屈服强度，安全系数达到3.5以上，可满足高频次、大重量的日常训练使用需求。两侧的杠铃片存储插杆设计在主框架的前后立柱位置，插杆直径为50mm，适配标准奥片的孔径，每侧插杆可最多承载150kg的杠铃片，方便训练者就近存取配重片，无需额外配置杠铃片架，节省训练区的占地空间。
