带多向连接耳座的导向套筒支架

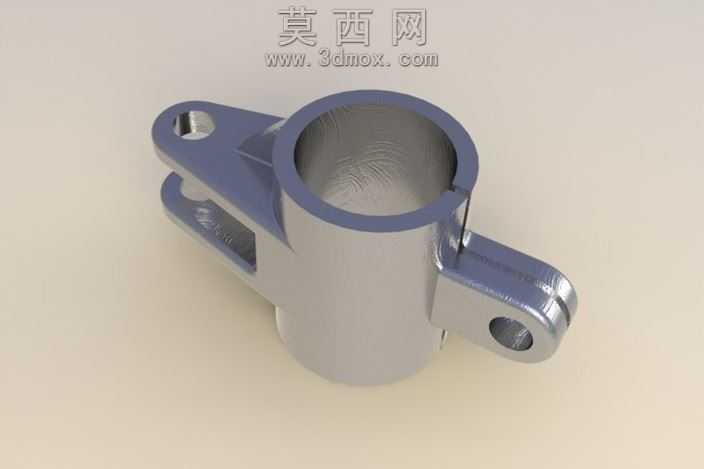

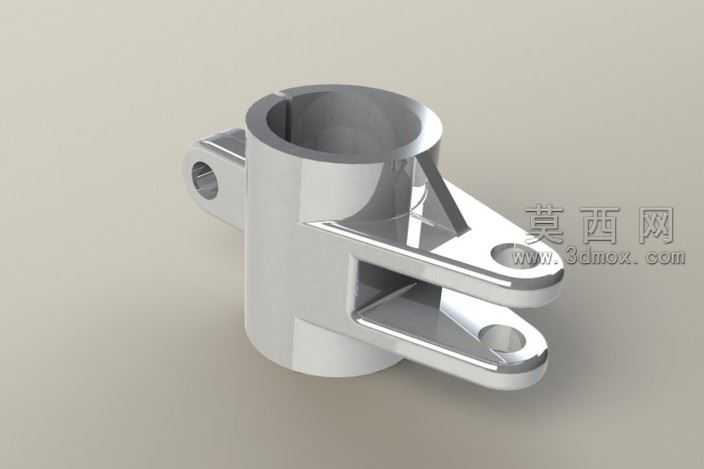

该支架模型采用三维参数化建模方式完成整体结构搭建，建模过程中以基准轴、基准面为定位参照，先完成主体竖直套筒的回转特征构建，保证套筒内孔与外圆柱面的同轴度公差符合机械装配要求，套筒壁厚均匀过渡，上端边缘做倒角处理去除锐边，避免装配时产生应力集中。在主体套筒的侧方，依次构建三处不同朝向的连接耳座结构：左侧为单耳带通孔结构，用于径向方向的销轴铰接；前侧为上下平行的双耳开槽结构，槽宽尺寸精准控制，可适配对应厚度的连接构件插入，双耳上的同轴通孔保证销轴穿装后无卡滞；斜向设置的三角形加强筋连接套筒外壁与前侧双耳的上表面，筋板厚度均匀，有效提升支架整体的抗扭、抗弯载荷能力，避免连接部位受载后发生形变。模型完成实体建模后，对所有锐边进行圆角、倒角工艺处理，还原真实机加工零件的工艺特征，渲染阶段采用亮面金属材质模拟镀锌钢制零件的表面质感，调整环境光与反射参数，清晰呈现零件的曲面过渡、棱角边界与结构层次，直观展示各连接部位的空间位置关系。设计过程中充分考虑支架的实际装配场景，主体套筒用于穿装导向轴类构件，三处不同朝向的连接耳座可分别与相邻的机架、传动构件、定位组件完成连接，实现多方向的载荷传递与位置固定，整体结构紧凑无冗余设计，各特征的尺寸参数均遵循机械设计通用规范，既满足结构强度要求，也兼顾了零件加工的工艺可行性，可直接用于机械装配方案验证、工装结构设计参考等场景。
