多色拼接十字头机械结构三维建模作品

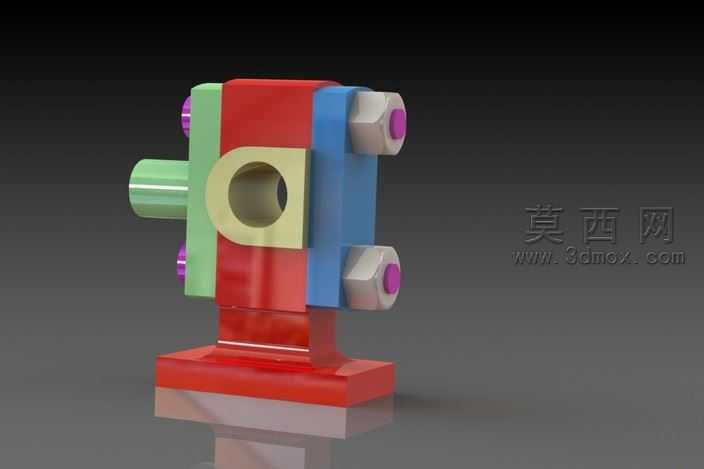

本作品为十字头机械传动部件的三维建模成果，建模阶段依托参数化设计思路完成全结构搭建，首先对十字头的功能需求进行拆解，明确其作为往复运动机构中连接活塞杆与连杆、实现运动方向转换的核心作用，以此为基础确定各部分的尺寸比例与装配关系。建模过程中先构建底部安装基座，采用规整的长方体结构作为整个部件的承载基础，保证安装定位的稳定性；主体部分采用对称式结构设计，中间设置贯穿的轴孔结构，用于配套销轴实现铰接传动，轴孔边缘做了倒角处理，既降低装配时的应力集中风险，也能减少销轴转动过程中的磨损。主体两侧分别设置横向伸出的轴段与多组螺栓连接位，横向轴段用于和配套的滑动导路配合，实现往复运动的导向约束，螺栓连接位则用于固定侧部的压紧盖板，盖板与主体之间通过六角螺栓实现锁紧，螺栓端部做了细节刻画，还原真实紧固件的结构特征。材质与渲染阶段，为了清晰区分不同的功能部件，采用了分部件赋色的处理方式：底部基座与主体承载部分采用红色哑光金属材质，模拟铸钢件的表面质感；侧部压紧盖板采用蓝色金属材质，横向导向轴采用浅绿色金属材质，紧固件采用银灰色金属搭配紫色端面标识，不同材质的色彩区分既提升了模型的辨识度，也让各部件的装配关系一目了然。渲染时采用了柔和的影棚布光方案，主光源从侧上方照射，勾勒出部件的轮廓结构，辅助光源补全暗部细节，底部添加了微弱的反射效果，模拟光滑展示台面的质感，同时添加了适当的环境 occlusion 效果，增强各部件装配缝隙处的真实感，让整体渲染效果更贴近工业产品展示的视觉标准。整个模型严格遵循机械设计的装配逻辑，各部件之间不存在干涉问题，所有连接结构都符合实际机械加工与装配的工艺要求，既可以作为机械原理教学的演示模型，也能为同类传动部件的设计提供参考，完整还原了十字头部件从结构设计到视觉呈现的全流程建模效果，结构细节完整，装配关系清晰，材质表现贴合工业零件的真实质感。
