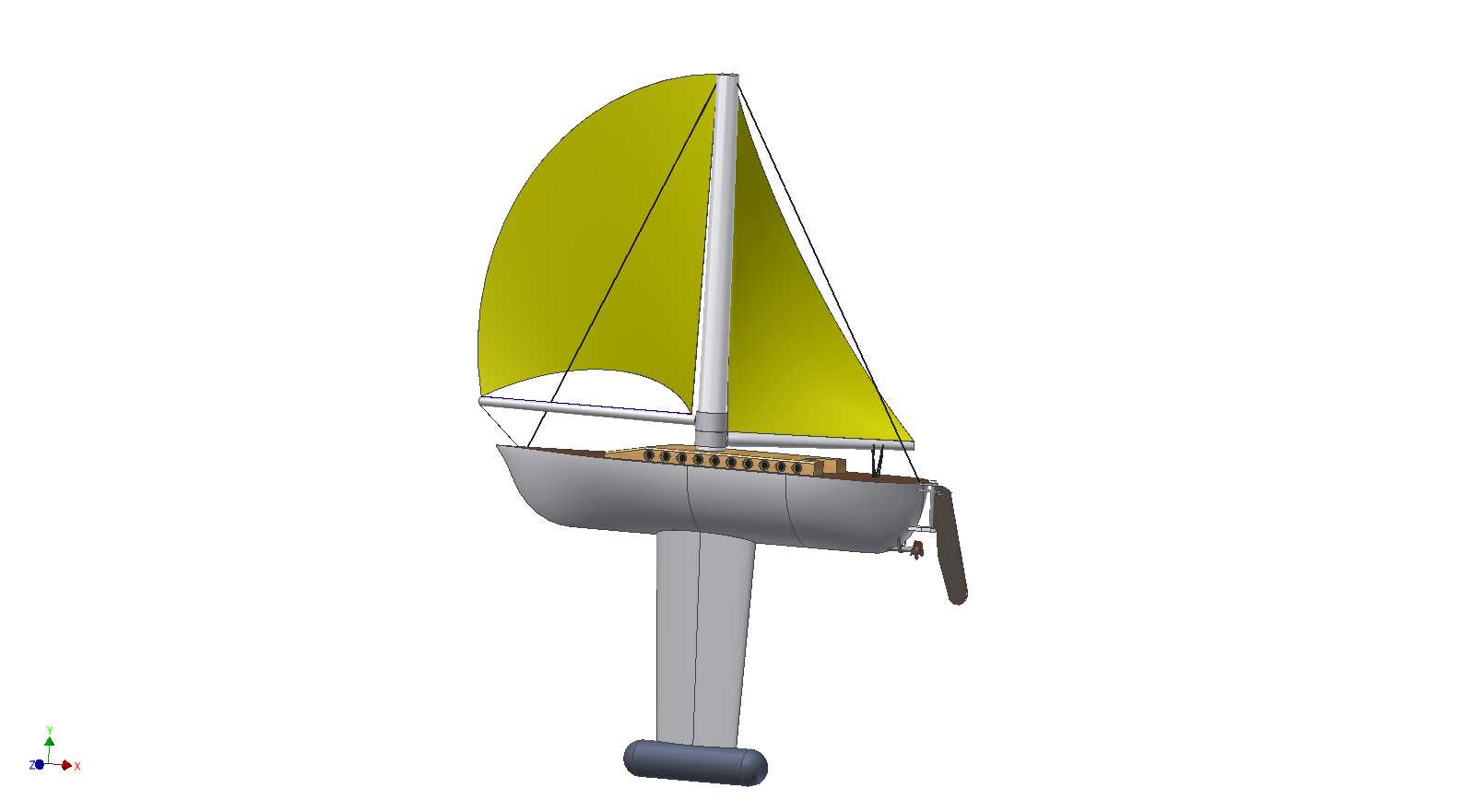

单桅稳向板帆船结构三维设计

　　这款单桅稳向板帆船的三维结构设计，首先围绕近岸休闲航行、青少年帆船教学的核心应用场景展开，在建模初期就把实际使用中的操作便利性、结构可靠性作为核心设计锚点，没有一味追求外观的流线型噱头，所有曲面、结构件的参数都对应实际航行中的受力需求。从实际用途来看，这类小尺寸稳向板帆船主要适配内陆湖泊、近岸平静水域的短程航行、入门级航行训练，不需要复杂的多桅帆装系统，单人即可完成升帆、转向、收船的全流程操作，对新手的友好度远高于大尺寸龙骨帆船。

　　在功能特性的设计上，首先针对稳向板结构做了适配性优化，区别于固定龙骨的深海帆船，这款船的稳向板采用可收放式结构，建模时预留了稳向板的升降滑移间隙，当航行在浅水区时可以将稳向板向上收起，大幅减小船舶吃水深度，避免触底搁浅；当在开阔水域需要提升抗横倾能力时，可将稳向板完全放下，通过下方的配重压浪块降低整船重心，抵消侧风带来的横倾力，保证航行姿态稳定。船体部分采用V型艏部搭配宽体艉部的线型设计，艏部的V型曲面可以在航行时破开迎面浪涌，减小波浪对船体的拍击阻力，宽体艉部则可以提升航行时的横向稳定性，即使在阵风突袭的情况下，也能避免船体出现过大角度的侧倾，降低新手操作时的翻船风险。

　　帆装部分的设计思路围绕易操控、易维护展开，采用单主帆加前帆的简易帆装配置，主帆采用三角帆构型，帆面的曲面弧度经过反复调整，对应常见的3-6级风况下的受风效率，既不会因为帆面弧度过大导致强风下受力过载，也不会因为弧度过平导致弱风下动力不足。桅杆采用分段式装配结构，建模时预留了桅杆与船体基座的插接配合公差，不需要复杂的锁止结构即可完成桅杆的快速拆装，方便车辆运输时将桅杆拆下，减小整体运输尺寸。帆索的走向全部沿着船体侧舷的导缆孔布置，所有索具的固定点都在船体甲板的预设加强筋位置，避免索具拉力长期作用导致甲板结构出现变形开裂。

　　船体上层的甲板部分做了防滑纹理的结构预留，同时在船舷两侧设置了一体化的系缆桩结构，不需要额外加装金属配件即可完成缆绳的固定，船艉位置预留了舵叶的安装转轴空间，舵叶采用悬挂式安装结构，转轴与舵柄之间采用直连传动，没有复杂的连杆机构，航行时的转向操作直接通过舵柄传递到舵叶，转向虚位极小，新手可以很直观地感受到舵角变化对航行方向的影响，适配教学场景下的操作反馈需求。船体内部的舱室做了简化设计，没有设置复杂的分隔舱壁，仅在甲板下方预留了浮力填充的安装空间，即使船体出现意外进水，填充的浮力材料也能保证整船不会沉没，提升航行的安全冗余。

　　从外形尺寸与安装边界来看，整船的总长控制在4.2米左右，船身最大宽度1.5米，稳向板完全放下时的吃水深度为1.1米，稳向板收起后的吃水深度仅为0.25米，整船的桅杆高度为5.2米，所有外凸结构都没有超出船身的最大宽度边界，运输时可以直接放置在普通皮卡车的货厢内，不需要办理超宽运输许可。安装边界上，稳向板的升降行程为0.85米，升降滑槽的宽度预留了5毫米的装配间隙，即使长期使用出现轻微的结构形变，也不会出现稳向板卡滞的问题；舵叶的转动角度范围设置为左右各35度，在建模时就做了转动限位结构，避免舵角过大导致舵叶与船艉结构出现碰撞干涉；帆桁的摆动范围也做了对应的限位设计，当帆面完全放出时，帆桁的最低位置距离甲板面仍有1.2米的安全空间，不会出现航行时帆桁磕碰操作人员头部的问题。

　　在结构细节的处理上，船体的外壳曲面做了等厚度抽壳处理，壳厚对应玻璃钢材质的实际加工厚度，所有结构的转角位置都做了圆角过渡，避免应力集中导致的结构开裂，桅杆与船体的连接基座位置做了局部加厚处理，同时设置了放射状的加强筋，将桅杆传递的帆力均匀分散到整个船体结构上，不会出现局部受力过大的问题。稳向板下方的配重块采用嵌入式安装结构，配重块的重心与稳向板的中心轴线完全重合，收放过程中不会出现偏卡，同时配重块的重量经过匹配计算，保证整船的重心高度在安全范围内，即使在最大横倾角30度的情况下，也能提供足够的回复力矩让船体自动回正。
