小型往复式活塞动力机构三维结构设计

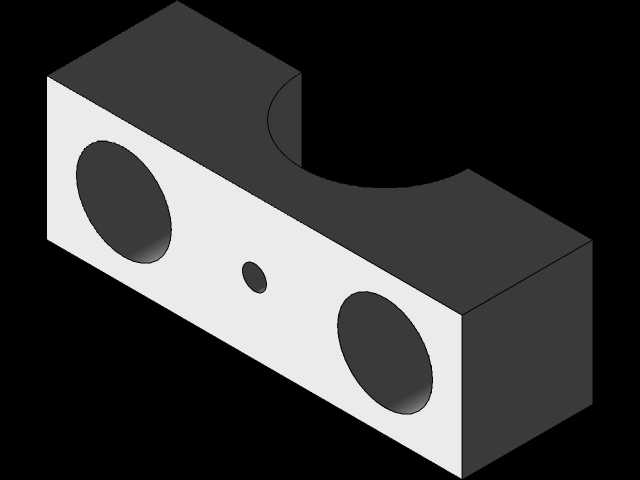

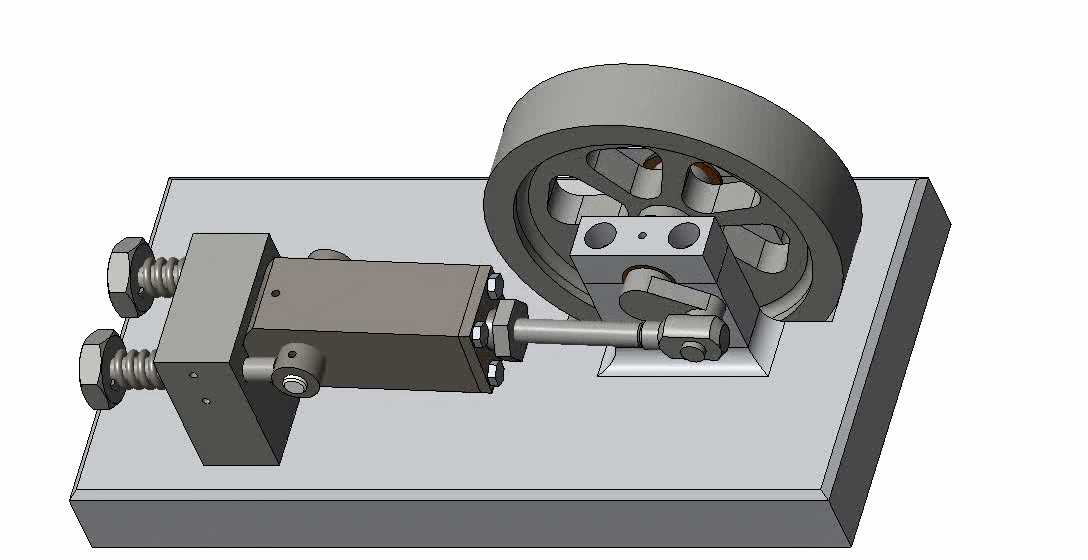

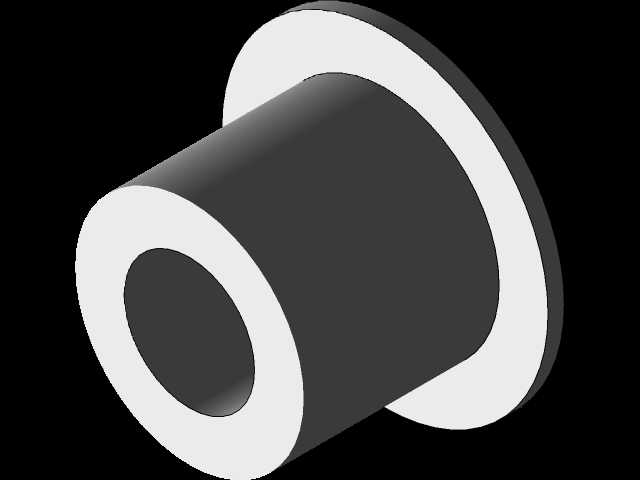

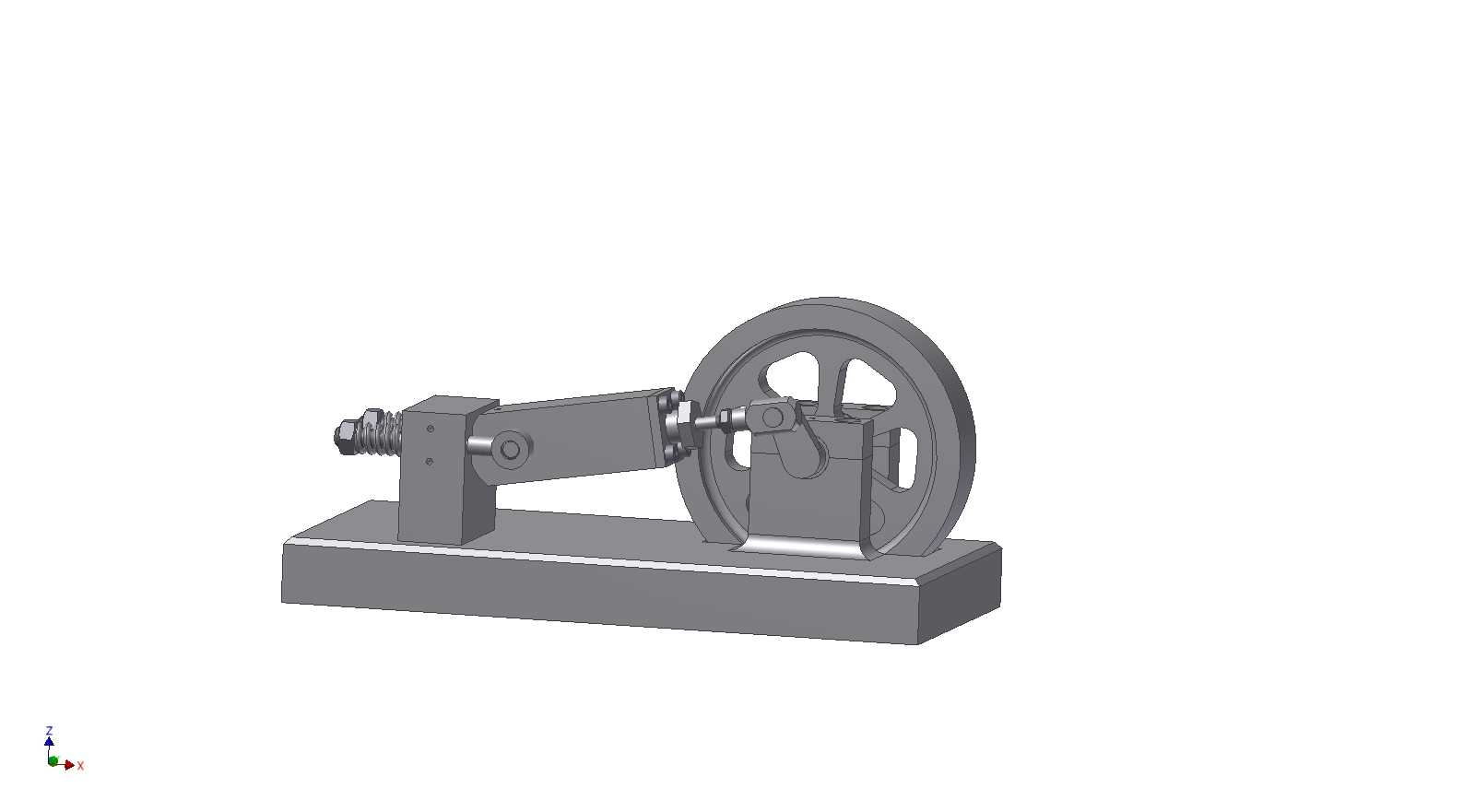

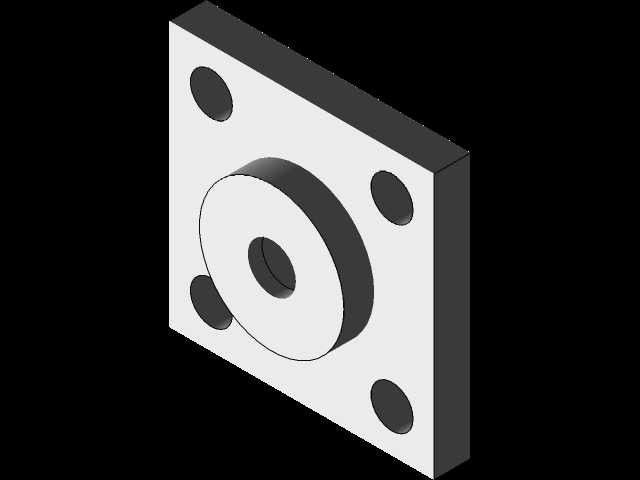

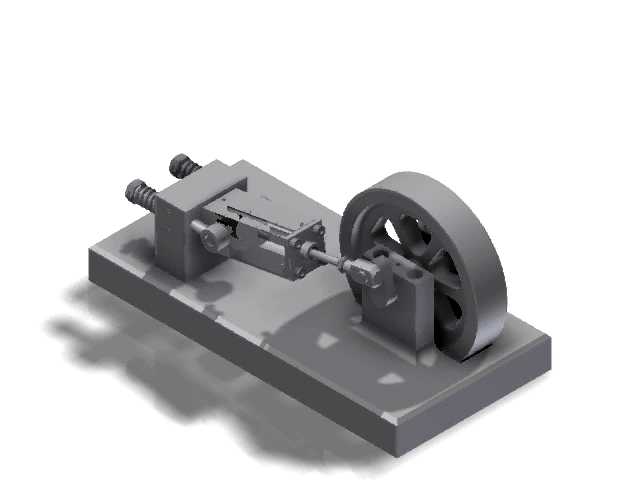

　　这套往复式动力机构的三维结构，核心是通过曲柄连杆组件完成直线往复运动与旋转运动的能量转换，整体采用卧式安装布局，所有运动部件都集成在一体式铸造基座上，基座底部预留了四个沉头安装孔位，可直接通过螺栓固定在实验台架或者小型设备的安装平面上，安装时需要保证基座上平面的平面度公差不超过0.05mm，避免运动过程中出现卡滞或者偏磨的问题。从实际应用场景来看，这类小型动力机构常被用作教学演示教具，帮助初学者理解内燃机、蒸汽机这类往复式动力设备的核心工作原理，也可以经过参数调整后作为小型压缩设备、计量泵的动力输出单元，适配低功率、低转速的动力传输需求。

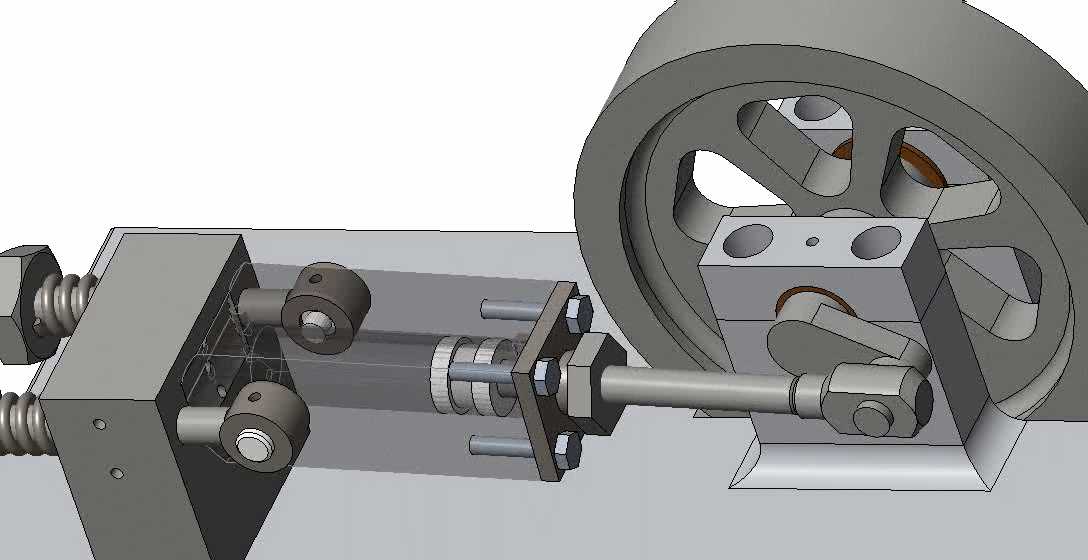

　　结构设计上，最外侧的带辐条飞轮是核心的储能稳速部件，飞轮轮缘做了加厚处理，依靠自身转动惯量抵消活塞往复运动到上下止点时的速度波动，让整个机构的输出转速更平稳，飞轮与曲轴之间采用平键连接，传递扭矩的同时也方便拆装维护，曲轴的支撑端直接嵌入基座的一体式轴承座内，省去了额外的轴承座安装工序，也能保证曲轴的同轴度公差。连杆组件采用分体式结构，大头端包裹曲轴曲柄销，小头端通过活塞销与活塞部件连接，连杆杆身做了等强度截面设计，在保证结构强度的前提下尽可能降低运动部件的重量，减少往复惯性力带来的振动。活塞部分配套有缸体支撑结构，缸体通过两个内六角螺栓固定在基座前端的凸台上，缸体内壁与活塞的配合间隙控制在0.02-0.03mm之间，既保证活塞可以顺畅往复运动，也不会因为间隙过大出现晃动偏斜。

　　设计过程中首先确定的是曲柄半径与连杆长度的比值，这个参数直接影响活塞的行程长度和侧推力大小，最终选定的比值为1:4，在保证活塞行程满足设计要求的同时，尽可能降低活塞对缸壁的侧压力，减少运动过程中的磨损。所有运动部件的配合面都做了公差标注，曲轴与轴承孔的配合采用H7/g6间隙配合，活塞销与连杆小头孔的配合采用H7/h6过渡配合，兼顾装配便利性和运动精度。整个机构的外形轮廓在长宽高三个方向都做了边界控制，长度方向从飞轮最外侧到活塞前端的调节螺栓端部控制在合理范围内，宽度方向不超过基座的宽度尺寸，高度方向从基座底面到飞轮最高点预留了足够的安全间隙，安装时不需要额外预留过多的周边空间，适配小型台架的安装尺寸要求。

　　从功能实现来看，当外力驱动飞轮旋转时，曲轴会带动连杆做平面运动，进而推动活塞在缸体内做规律的往复直线运动，反过来如果在活塞端施加往复的推力或者燃气压力，也可以驱动飞轮旋转输出旋转扭矩，完整复现往复式动力设备的核心运动逻辑。前端的调节螺栓结构可以用来调整活塞的起始位置，也可以用来模拟不同压缩比下的活塞运动状态，方便教学演示时调整不同的工作参数。基座侧面预留了润滑油注油孔，可以定期向曲轴配合面加注润滑脂，减少运动部件的磨损，延长整个机构的使用寿命。在建模过程中，所有零件都采用参数化建模方式，关键尺寸都设置了关联参数，如果需要调整活塞行程、飞轮直径这类核心参数，只需要修改对应参数值就可以快速更新整个机构的模型，不需要逐个零件重新绘制，能大幅提高衍生设计的效率。
