方形矩形管道密封端盖结构设计

　　在工业管路布设、型材框架搭建、设备防护壳体组装的现场场景里，方形与矩形截面的管道应用占比并不低，这类截面的管路相比圆管，在设备外罩、走线桥架、通风方管、型材支撑结构的适配性上更具优势，贴附安装面时无需额外做弧形过渡，拼接时的贴合缝隙更容易控制，但这类管路的端部封堵一直是现场安装容易出问题的环节——如果封堵件和管壁贴合度不足，很容易出现灰尘侵入、管路漏风、型材内腔进杂物锈蚀的问题，甚至在有压力输送需求的通风管路里，还会因为端盖密封失效出现风压泄漏，影响整条管路的输送效率。

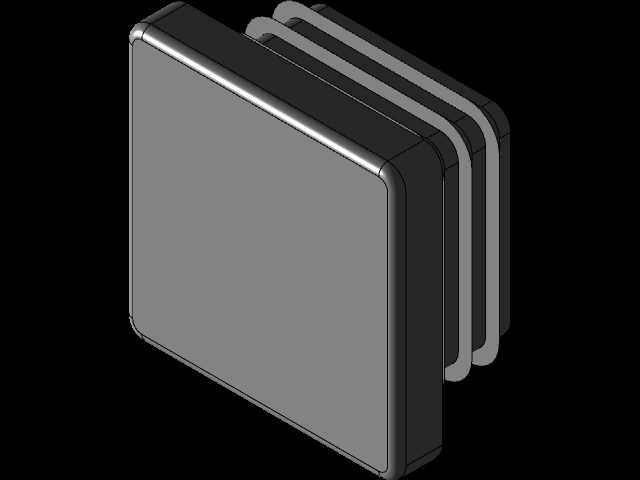

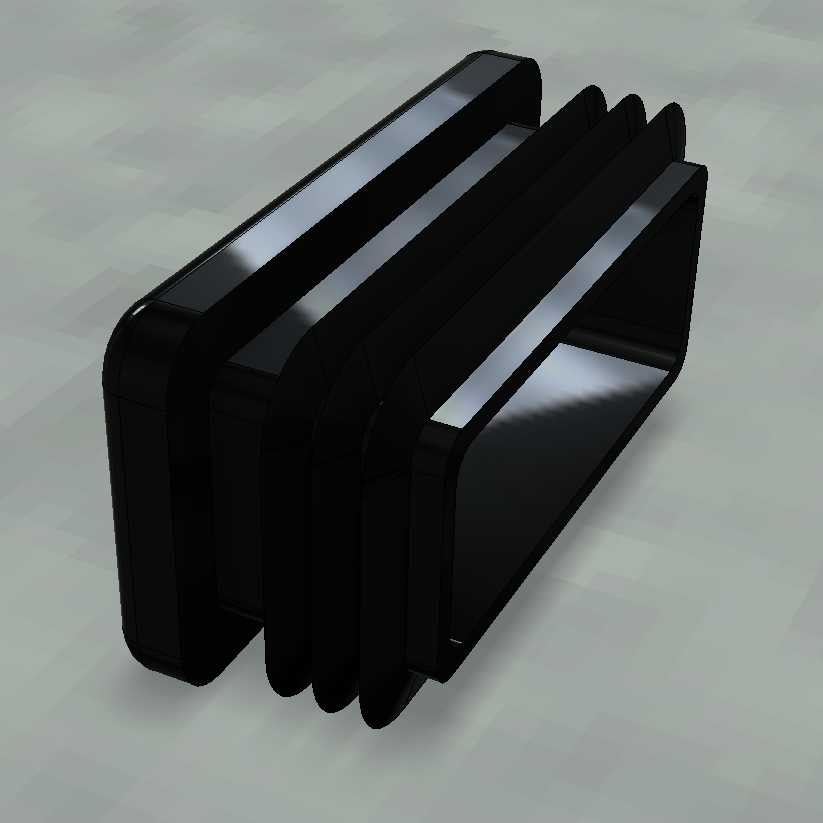

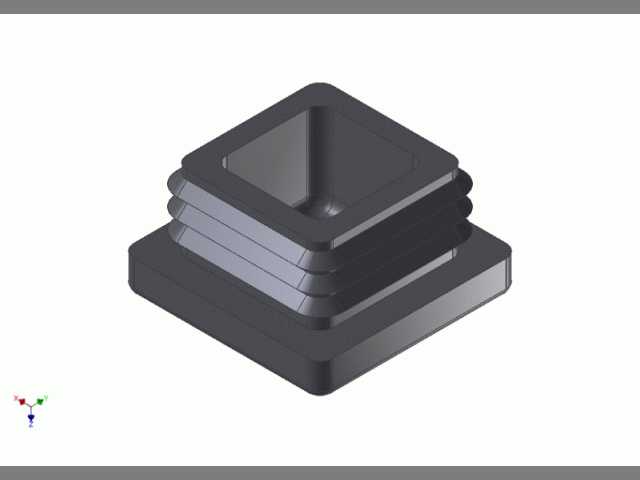

　　这款端盖的结构设计完全围绕方管、矩形管的端部封堵需求展开，整体采用阶梯式嵌套结构，外侧是一圈宽出管体外径的法兰压边，安装到位后压边会完全贴附在管道的端面边缘，既可以遮挡管材切割后产生的毛刺飞边，避免安装维护人员被锐边划伤，也能形成第一道密封挡边，阻挡大颗粒杂物从管端缝隙进入内腔。嵌套进入管内的部分做了多层环形凸筋结构，每一圈凸筋的外径都略大于对应规格管材的内径公差上限，安装时通过橡胶或者硬质塑料材质本身的微量形变，让凸筋和管材内壁形成过盈配合，不需要额外打胶或者加装紧固件，徒手按压或者用橡胶锤轻敲就能完成固定，多层凸筋的设计相当于形成了多道密封阻隔，哪怕是在有一定风压的通风管路里，也能有效避免气流从配合缝隙泄漏。

　　从安装边界来看，这款端盖的压边厚度控制得很薄，安装完成后突出管道端面的尺寸很小，不会在管路拼接、设备贴墙安装时形成干涉，嵌套部分的插入深度经过匹配设计，既保证了足够的配合摩擦力，不会因为管路振动出现端盖脱落的问题，也不会因为插入过深占用管材内腔的有效空间，对于需要在管材内腔穿设线缆、布置加强筋的应用场景，不会造成额外的空间阻碍。端盖的内凹型腔设计也充分考虑了材质成型的工艺性，整体壁厚保持均匀，没有出现壁厚突变的结构，不管是采用硬质PVC注塑成型，还是采用橡胶模压成型，都能有效避免成型过程中出现缩痕、翘曲的问题，成型后的尺寸一致性更好，批量安装时的适配率更高。

　　在实际应用场景中，这类端盖的覆盖范围很广：工业设备的方形通风管道末端封堵，避免停机时外界的灰尘、蚊虫通过风管进入设备内部；铝型材搭建的设备机架、工作台框架的端部封堵，避免型材内腔进入切削废液、金属碎屑，长时间堆积造成型材内壁锈蚀，同时也能让框架的外观更整洁；生产线的方形走线桥架端部封堵，避免线缆从桥架端部滑出，同时阻挡杂物进入桥架影响线缆散热；甚至在一些民用的方形护栏、家具方管结构上，这类端盖也能起到很好的防护装饰作用。

　　设计过程中针对方形管材的公差适配做了专门的优化，嵌套部分的四个边角做了小圆角过渡，和方形管材内壁的圆角完全匹配，不会出现边角位置配合间隙过大的问题，多层凸筋的位置也避开了管材切割时容易产生形变的端口位置，哪怕管材端口因为切割出现轻微的向内变形，凸筋依然能和内壁保持足够的贴合压力。压边的背面还做了一圈细微的环形凹槽，对于有更高密封需求的场景，可以在凹槽内加装O型密封圈，进一步提升端面位置的密封性能，满足有防水、防尘等级要求的户外管路使用需求。

　　和传统的焊接盲板、螺丝固定端盖相比，这种卡扣式的端盖安装效率要高很多，不需要做焊接、打孔、攻丝等额外加工，后期需要打开管路端口进行维护、清理、穿线的时候，只需要用平口螺丝刀撬动压边的缝隙就能轻松拆下，不会对管材本身造成损伤，重复安装使用也不会降低配合的紧密性。针对不同壁厚的方形、矩形管材，只需要调整嵌套部分凸筋的外径尺寸，就能实现通用化的结构适配，不需要改动整体的外形结构，能大幅降低不同规格产品的开模成本，也方便设计人员根据实际使用的管材规格快速选型匹配。
