莫氏5号带螺纹机床连接适配器结构

　　在普通车床、卧式镗床以及外圆磨床的主轴端配套工装场景中，这类带内螺纹的莫氏5号锥度适配器是解决主轴接口与工装、刀具柄部不匹配问题的核心转接零件，很多车间在老旧设备改造、多规格工装混用的工况下，不需要更换主轴总成，仅通过这类适配零件就能完成不同接口标准的工装装夹，大幅降低设备改造成本，缩短工装切换的辅助时间。从实际使用场景来看，CA6140这类普通卧式车床的主轴前端为莫氏5号锥孔，原配的顶尖、钻夹头接杆都是对应标准锥度，但当需要安装带外螺纹拉紧结构的特殊刀杆、铰刀工具或者定制的工装检具时，原配锥孔没有配套的螺纹锁紧结构，仅靠锥面的摩擦力传递扭矩，在大进给量切削、断续切削的工况下很容易出现工装打滑、移位的问题，甚至会造成刀具崩损、

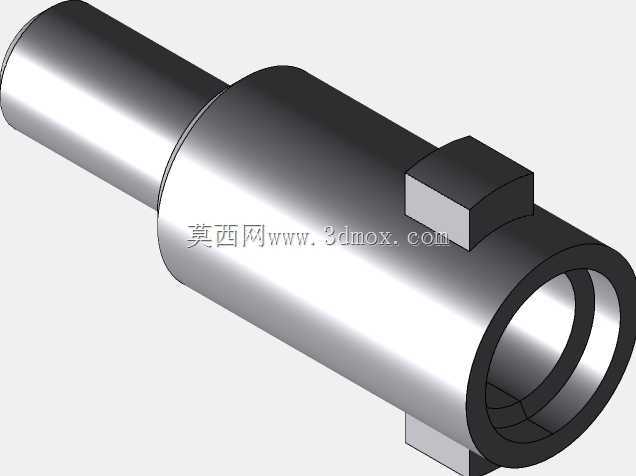

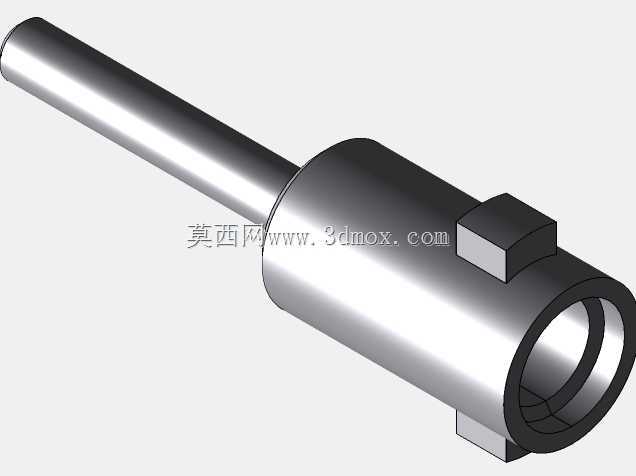

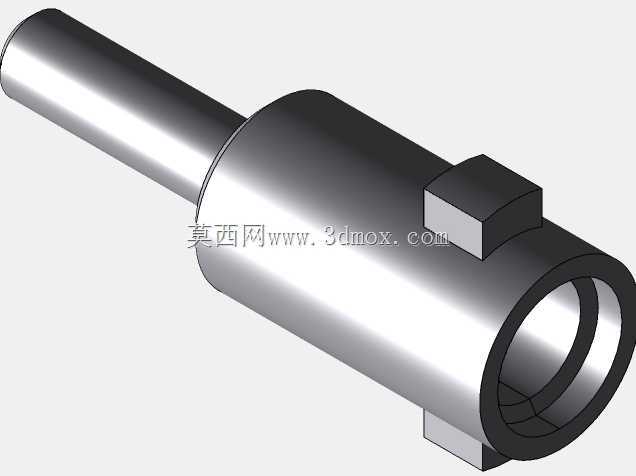

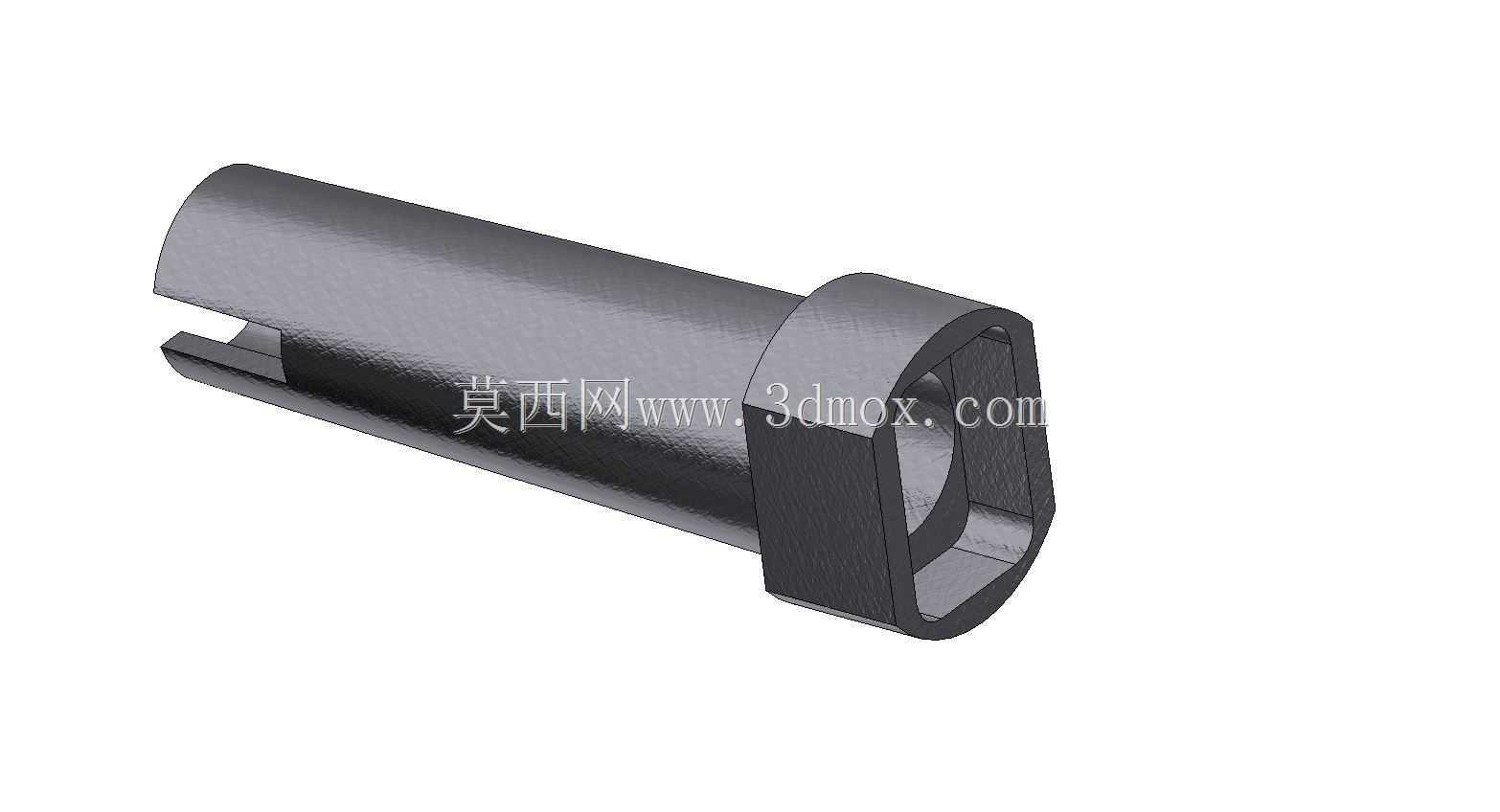

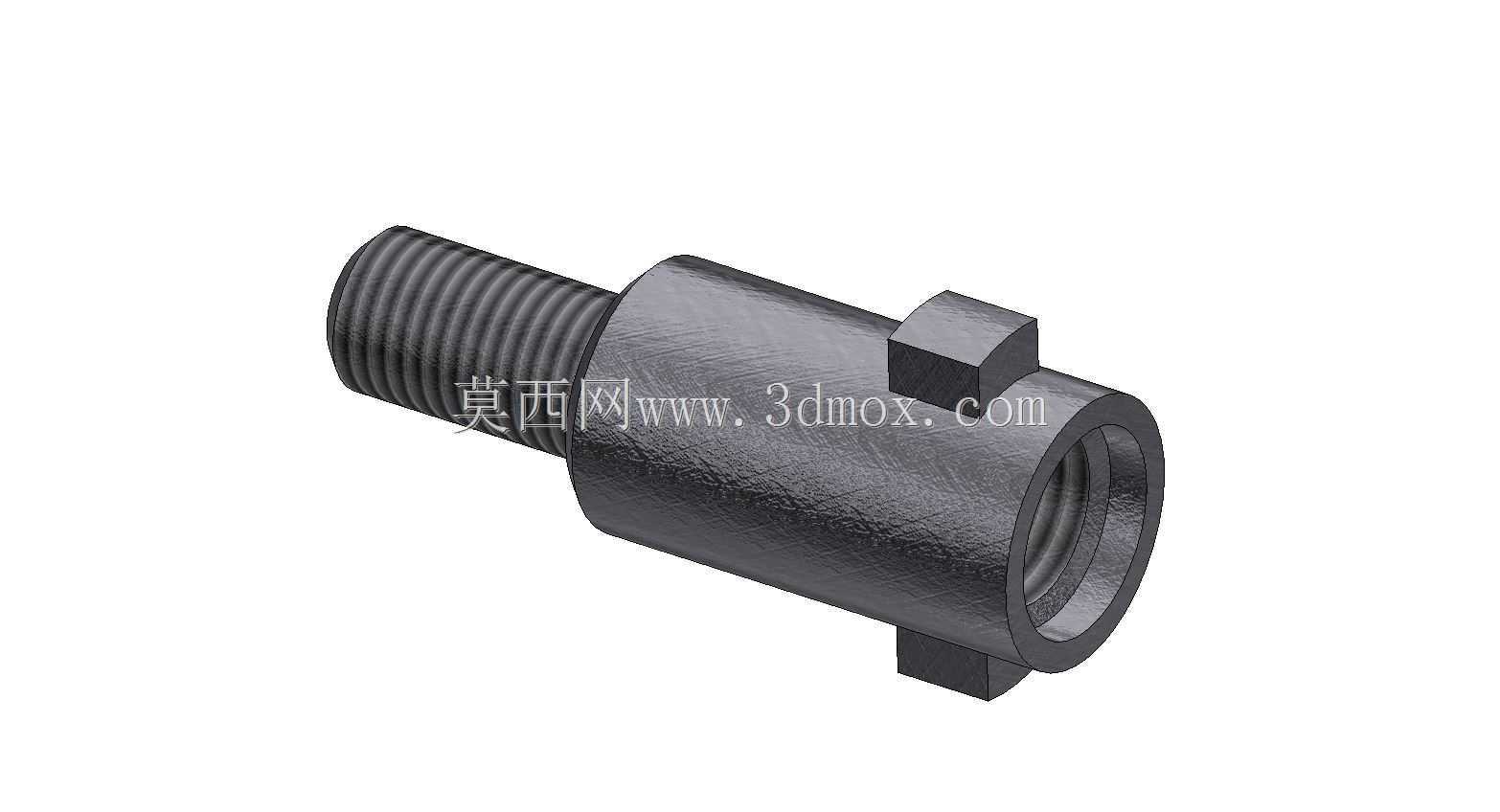

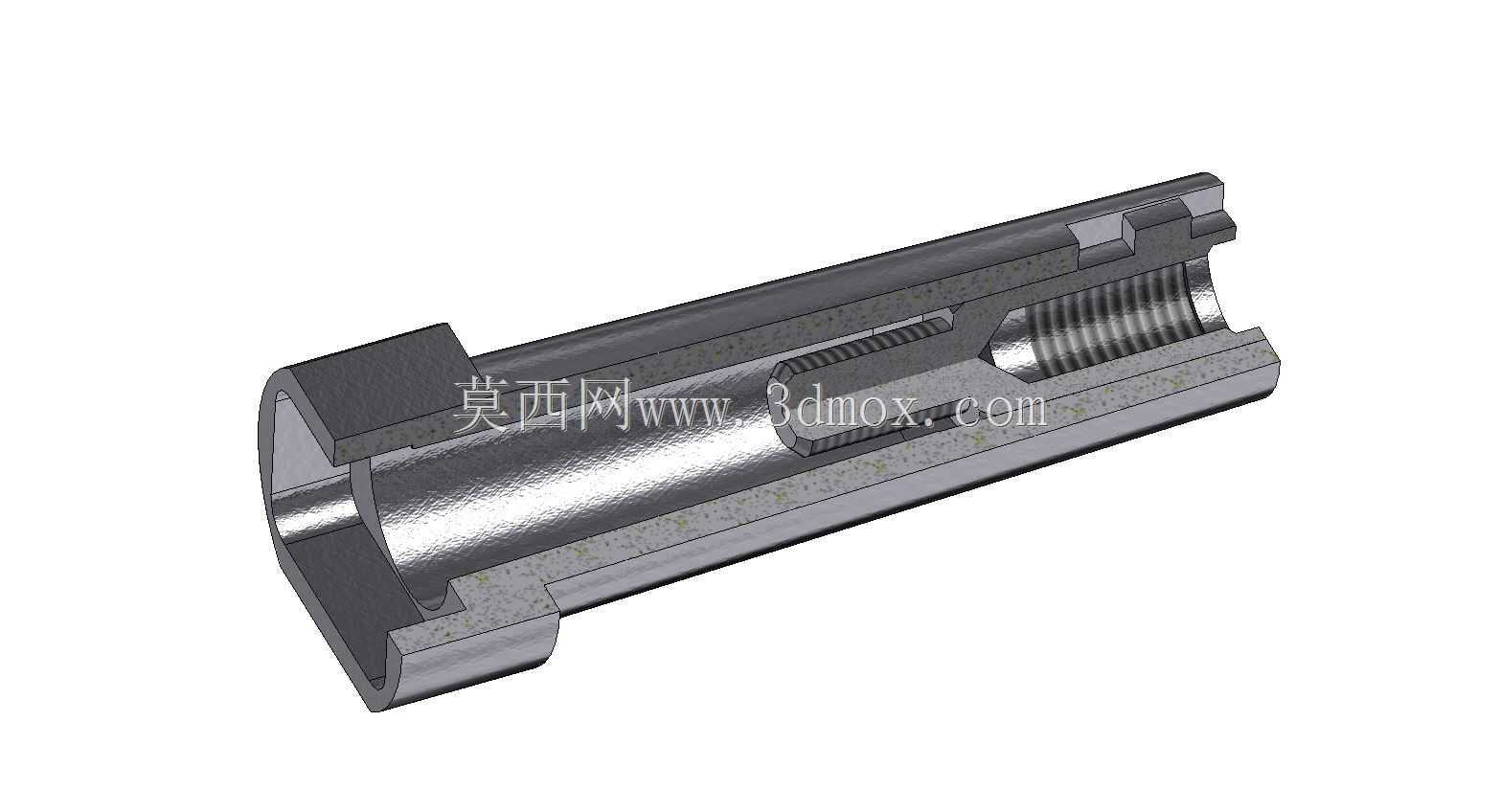

　　工件报废的安全隐患，这款带螺纹的适配器正是针对这类工况设计，在莫氏锥面贴合定位的基础上，通过内螺纹结构与工装柄部的外螺纹配合拉紧，让锥面配合的预紧力更稳定，传递扭矩的能力比纯锥面连接提升40%以上，同时能承受一定的轴向切削力，避免工装在轴向力作用下从锥孔中脱出。从结构设计思路上看，这款适配器的主体采用薄壁套类结构，外锥面严格按照莫氏5号锥度的公差标准加工，锥度误差控制在0.002mm/100mm以内，保证与机床主轴锥孔的接触面积不低于85%，确保定位精度和刚性；内孔一端加工标准三角内螺纹，螺纹精度等级为6H，与配套工装的外螺纹形成间隙配合，方便快速旋合拉紧，另一端为光孔结构，用于容纳工装柄部的圆柱定位段，形成锥面+圆柱面+螺纹的三重定位锁紧结构，相比单纯的锥面锁紧，重复定位精度能控制在0.01mm以内，满足半精加工、精加工的装夹精度要求。适配器的外端设计有对称的卡口槽，这是考虑到工装拆卸时的操作需求，不需要使用专用的斜铁敲打拆卸，只需要用勾形扳手卡住卡口槽反向旋转，就能松开螺纹拉紧结构，轻松取下适配器，避免传统敲打拆卸对主轴锥孔造成的损伤，延长主轴的使用寿命。从安装边界尺寸来看，这款适配器的总长控制在120mm，装入CA6140车床主轴锥孔后，外伸长度不超过45mm，不会和车床的中拖板、刀架发生运动干涉，适配加工最大回转直径400mm以内的所有常规轴类、盘类零件加工场景；外锥大端直径为44.399mm，

　　和莫氏5号锥孔的大端尺寸完全匹配，装入后锥面大端与主轴端面的齐平度误差不超过0.1mm，保证拉紧时锥面受力均匀，不会出现偏载导致的锥面研伤。在实际加工验证过程中，这款适配器采用40Cr材质调质处理，硬度达到HB220-250，表面做发黑防锈处理，内螺纹和外锥面都经过磨削加工，表面粗糙度达到Ra0.8，在主轴转速1200r/min、进给量0.3mm/r的切削参数下，连续加工45号钢工件8小时，适配器没有出现松动、移位的情况，加工出的工件外圆圆跳动误差稳定在0.02mm以内，完全满足常规金属切削加工的精度要求。很多车间在做深孔钻加工、内孔铰削加工时，因为刀具柄部的拉紧方式和主轴不匹配，往往需要定制专用的刀杆，成本高且交付周期长，

　　使用这类适配器后，只需要将刀具柄部加工出对应规格的外螺纹，就能直接装夹使用，大幅降低了专用工装的制作成本，同时也减少了工装的库存种类，方便车间的工装管理。另外在工装维护方面，这类适配器的结构简单，没有复杂的活动零件，日常使用只需要定期清理锥面和螺纹上的切屑、油污，涂抹少量润滑脂防锈，就能长期保持精度，使用寿命能达到3年以上，比传统的锥套类附件耐用性提升一倍以上。需要注意的是，安装时要先将主轴锥孔和适配器外锥面的切屑、毛刺清理干净，避免杂质夹在锥面之间影响定位精度，螺纹旋合时要保证拉紧力矩均匀，不要用加长杆过度拧紧，避免螺纹出现滑牙、锥面涨裂的问题，拆卸时如果出现锥面抱死的情况，不要用铁锤直接敲打适配器端部，可以用铜棒垫在卡口位置对称敲击，就能顺利取下，避免损伤零件。
