Amarok轻量化三夹连接结构设计

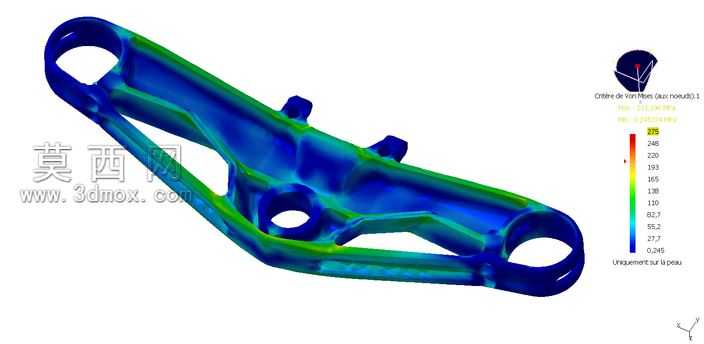

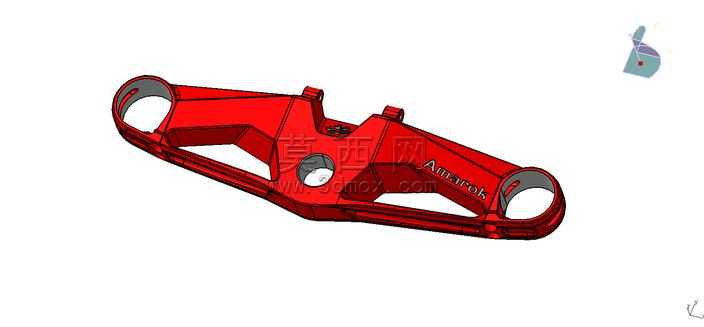

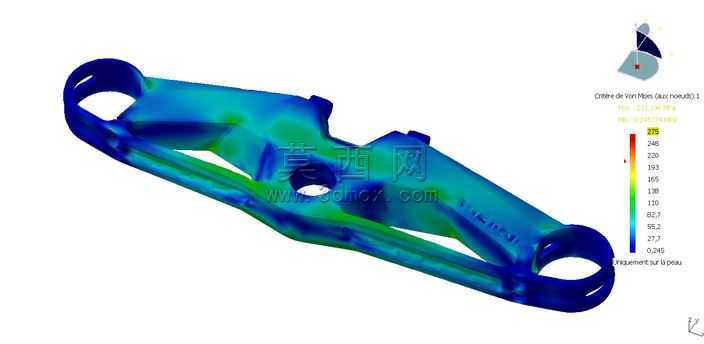

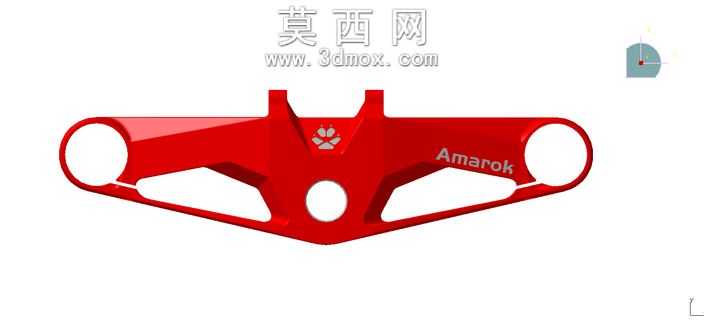

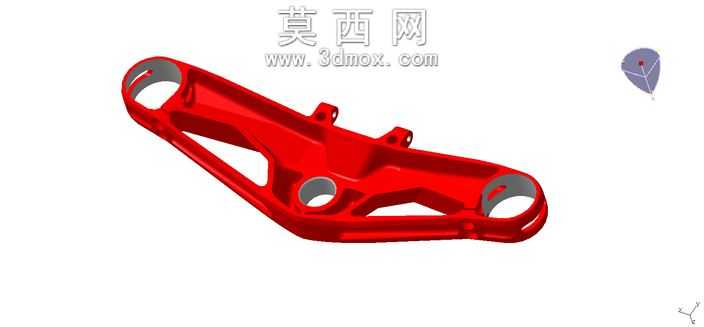

本作品为针对Amarok应用场景设计的三夹连接构件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构力学性能与轻量化目标的平衡，最终将构件整体重量控制在0.432公斤，在满足夹持连接强度要求的前提下大幅降低了构件自重。建模阶段首先完成整体轮廓的草绘布局，确定两端环形夹持位、中部连接桥以及中间定位孔的相对位置关系，通过对称约束保证构件两侧受力均衡，对受力集中的转角位置做了圆弧过渡处理，避免应力集中导致的结构失效。材质配置上模拟高强度工程塑料与金属合金的复合质感，渲染阶段采用亮红色哑光金属漆面作为主体外观材质，对环形夹持位的内圈接触面做了磨砂质感处理，还原实际工件的接触面防滑设计细节，中部刻印的品牌标识做了轻微的浮雕效果处理，提升模型的真实感与细节完成度。结构设计上采用了镂空式的连接桥结构，在中部连接区域去除了非受力位置的多余材料，既实现了轻量化的减重目标，也保留了两端夹持位的环形封闭结构，保证夹持状态下的结构刚性，中间位置的定位孔做了加厚凸台处理，提升安装定位时的连接强度，两侧的凸起卡扣结构用于配套组件的快速卡接装配，无需额外紧固件即可实现相邻部件的预固定，提升整体装配效率。设计过程中反复校核了各部位的壁厚参数，保证构件在注塑或机加工生产时的工艺可行性，避免出现壁厚不均导致的生产缺陷，所有棱边位置均做了微小的倒角处理，既去除了加工锐边提升使用安全性，也让渲染后的模型光影过渡更加自然柔和。整体模型完成后通过装配干涉检查确认各配合位置的尺寸精度，保证与配套夹持组件的适配性，兼顾了结构强度、轻量化需求与实际生产的工艺要求。
