Amarok重载夹持工装结构设计

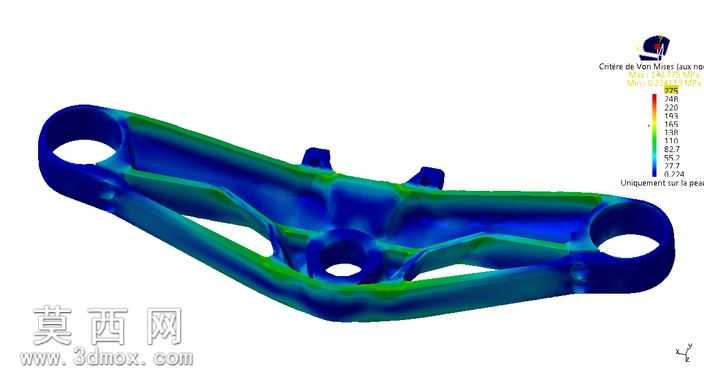

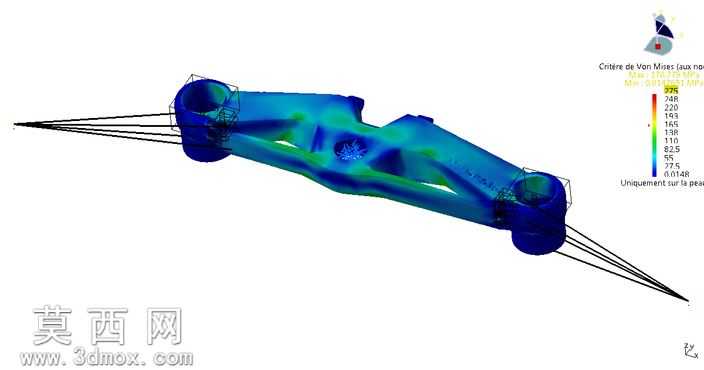

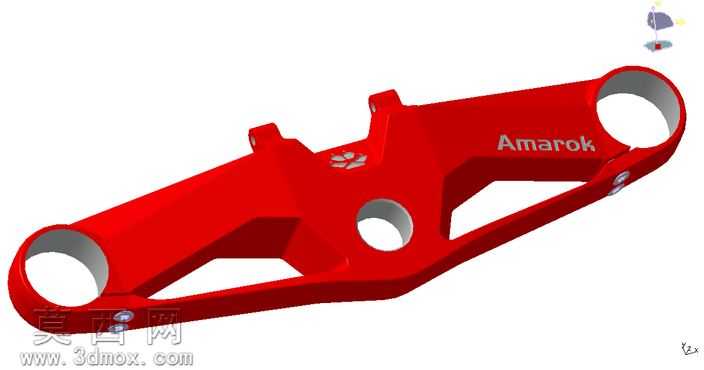

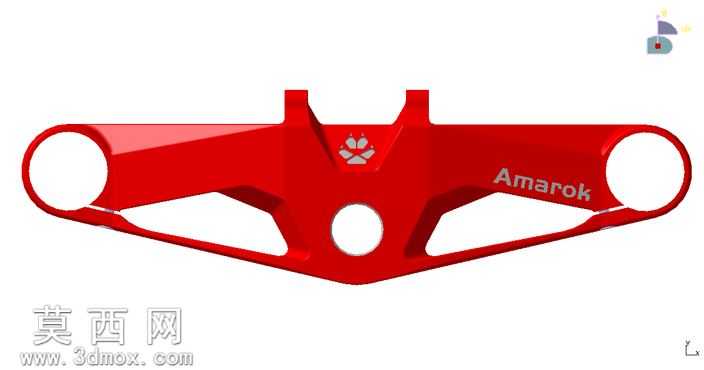

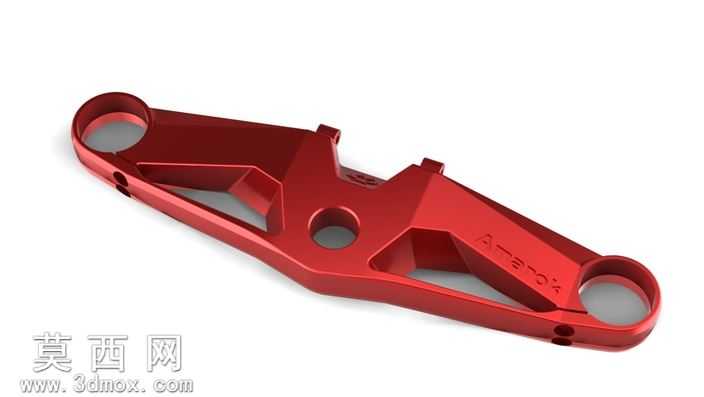

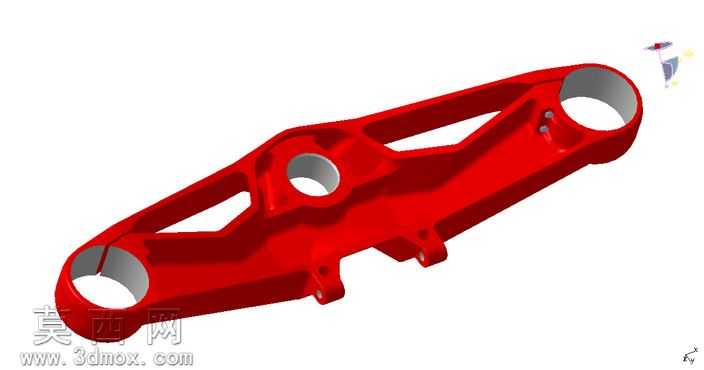

本作品为面向重载夹持场景设计的Amarok三夹结构，整体采用三维参数化建模方式完成全流程设计，建模阶段严格遵循机械加工工艺约束，将整体最小壁厚控制在4mm，在保证结构刚性的同时避免材料冗余，实现轻量化与承载能力的平衡。建模过程中对所有加工特征做了工艺适配，除品牌标识区域外，所有曲面过渡均采用3.2mm半径圆角设计，可直接适配1/4球头铣刀完成数控加工，无需额外做特征补正或工艺重构，大幅降低后续机加工的编程难度与换刀成本。模型渲染阶段采用高光泽红色金属漆材质，模拟实际产品表面喷塑处理的视觉效果，金属区域做亚光银灰色金属质感处理，区分不同加工面的工艺特征，通过环境光遮蔽效果清晰呈现结构的镂空减重区域、安装孔位与铰接点位，让整体结构的受力传递路径直观可见。结构设计上采用对称式长臂承载构型，两端设置大直径铰接安装孔，中部预留定位安装圆孔，主体区域做三角形镂空减重设计，在不削弱整体抗弯截面模量的前提下去除非承载区域材料，将不含螺栓的整体重量控制在0.485Kg，实现轻量化设计目标。受力设计层面经过载荷校核，可在距离夹点150mm的双侧位置各承受600N载荷，对应整体承载应力达170Mpa，整体载荷传递路径平滑过渡，不存在应力集中的薄弱点位，避免长期重载使用下出现结构疲劳断裂问题。建模过程中对所有装配铰接位置预留了标准配合间隙，可直接导入装配环境完成运动仿真验证，所有特征参数全关联可编辑，可根据实际使用场景调整孔位间距、壁厚参数与承载尺寸，适配不同规格的重载夹持安装需求，整体结构兼顾加工可行性、结构刚性与轻量化要求，可直接作为工装夹持组件应用于对应工业场景。
