钢铁侠马克6代电弧反应装置结构设计

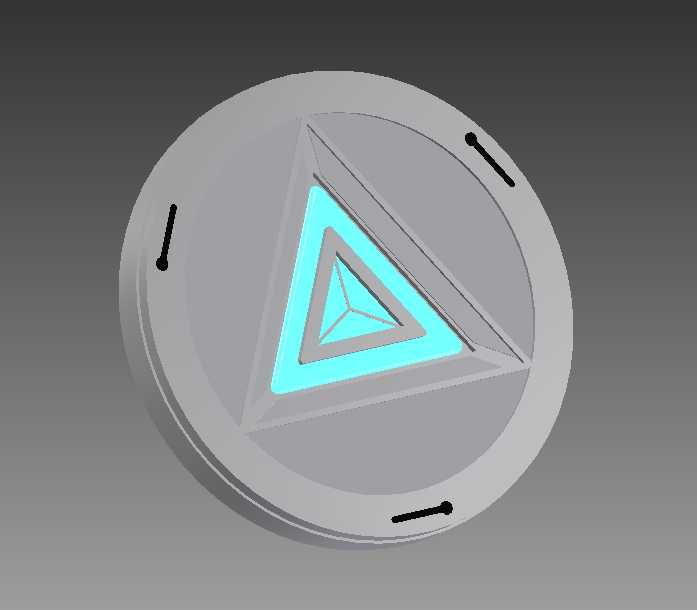

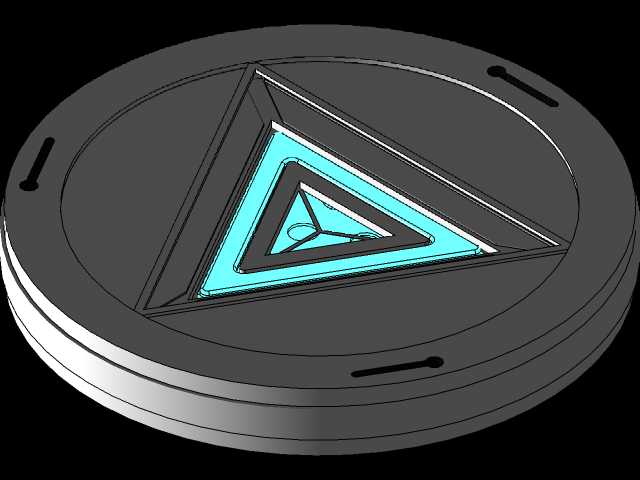

　　该装置为影视IP衍生的能量核心类道具结构，整体采用圆盘式对称布局，核心发光区域为嵌套式正三角结构，从内到外共三层三角轮廓逐层放大，每层三角边缘预留发光件安装槽位，可嵌入冷光源灯带实现淡蓝色发光效果，还原影视设定中能量输出的视觉表现。外层壳体为圆形薄壁结构，壳体边缘均匀分布四个长条形沉槽，沉槽深度控制在1.2mm，既作为外观装饰线条区分壳体层级，也可作为手持时的防滑定位结构，同时预留了内部走线的隐藏通道，避免线材外露破坏外观完整性。

　　从结构设计逻辑来看，整体采用1:1等比例还原，总直径控制在82mm，整体厚度为16mm，符合掌心握持或者胸甲内嵌的安装尺寸要求，壳体壁厚统一设置为2mm，兼顾结构强度与轻量化需求，外壳采用圆角过渡处理，所有锐边均做R0.8mm倒圆角，避免装配或者手持时出现刮蹭问题。核心三角区域的每层结构之间预留0.5mm的装配间隙，既保证发光件的安装空间，也避免层与层之间出现装配干涉，三角结构的边角处做R2mm圆角处理，匹配影视原作的圆润视觉效果，同时降低3D打印或者机加工时的应力集中风险。

　　在实际应用场景中，该结构可作为cosplay道具的胸甲内嵌核心，也可作为桌面摆件的发光展示件，还可适配主题周边的能量核心配件使用。安装边界方面，圆形壳体的外圆周面预留1mm宽的定位凸台，可直接卡入对应尺寸的胸甲安装孔位，无需额外螺丝固定即可实现快速拆装，壳体背部预留20mm*20mm的电池仓空间，可容纳单颗纽扣电池及微型控制电路板，实现发光效果的供电与开关控制，电池仓盖板采用卡扣式连接，无需额外紧固件即可完成闭合，方便后期更换电池。

　　结构设计上采用分层装配逻辑，从背部到正面依次为底盖、电池仓层、发光层、三角装饰层、外表面壳体，每层之间采用定位柱与定位孔配合，定位柱直径设置为2mm，定位孔深度3mm，装配时可快速对齐层间位置，避免出现错位问题。发光层的三角槽位深度为3mm，可刚好嵌入3mm厚度的导光板，导光板背部贴装LED灯珠，光线经过导光板匀化后从正面透出，实现均匀的发光效果，避免出现灯珠亮点外露的问题。外表面壳体采用哑光质感的结构设计，表面不做额外的高亮处理，与核心发光区域形成视觉对比，突出能量核心的发光效果。

　　从加工适配性来看，该结构所有特征均满足常规机加工或者FDM3D打印的工艺要求，无倒扣结构，无需拆件即可一次性打印成型，外表面的沉槽特征深度均匀，不会出现加工断刀或者打印翘边的问题，层间装配间隙经过公差匹配，采用常规0.2mm层厚打印即可实现顺畅装配，无需额外打磨处理。针对不同的使用场景，可调整壳体壁厚参数，若作为长期展示摆件使用，可将壁厚提升至2.5mm提升结构抗摔性能，若作为穿戴道具使用，可将壁厚降低至1.5mm进一步减轻整体重量，降低长时间穿戴的负重感。背部电池仓的位置做了偏心处理，避开核心三角区域的背部空间，避免电池结构影响正面发光区域的导光效果，开关按键设置在壳体侧面的沉槽位置，既不破坏整体外观的圆形轮廓，也方便手指按压操作，按键采用与壳体同材质的弹性结构，无需额外安装金属按键即可实现按压触发，减少零件数量降低装配复杂度。
