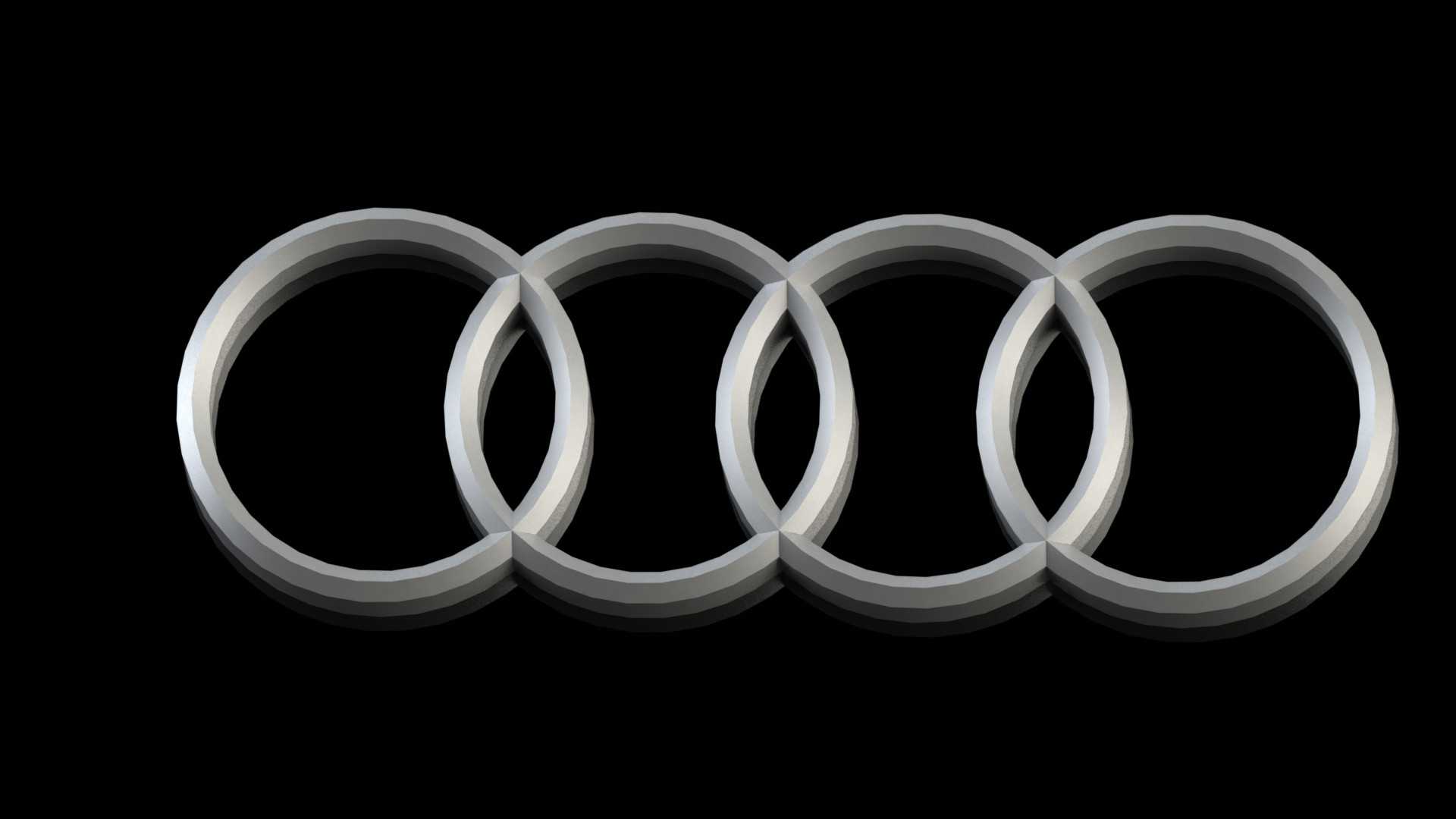

汽车品牌四环标识立体结构设计

　　该立体四环标识作为汽车品牌视觉识别系统的核心实体构件，主要应用于车辆前脸进气格栅、车尾行李箱盖、轮毂中心盖、方向盘中央装饰区等外露安装位置，同时也可适配线下品牌展厅展车装饰、品牌活动展示道具、售后门店形象标识等非车载场景的安装需求。从实际使用功能来看，该标识除了承担品牌视觉识别的基础作用外，车载安装场景下还需匹配安装位的曲面贴合要求，保证与车身覆盖件的装配间隙均匀，部分安装位的标识还需兼顾防水、耐候、抗剐蹭的实用性能，避免长期户外使用出现镀层脱落、结构变形等问题。

　　在结构设计层面，该标识采用四个等直径圆环相互交叠的经典构型，四个圆环的中心处于同一条水平直线上，相邻圆环的交叠深度保持一致，整体结构沿水平中轴线完全对称，这种对称构型一方面保证了视觉上的均衡稳重感，另一方面也降低了模具加工时的分型难度，适合批量注塑、压铸类成型工艺。建模过程中首先确定单环的截面轮廓，根据不同安装位的需求，单环可采用圆形截面、椭圆截面或者带倒角的矩形截面，本次设计的立体版本采用带微小圆角的类椭圆截面，既保证了立体光影下的金属质感表现，也避免了锐边结构在安装使用过程中出现磕碰划伤的问题。四个圆环的交叠位置做了连续的曲面过渡处理，没有出现生硬的拼接棱线，保证实体结构的连贯性，不管是做金属镀铬效果、哑光磨砂效果还是发光透光效果，都能保证曲面光影过渡自然。

　　从安装边界尺寸来看，该标识的整体长宽比固定为约3.2:1，不同安装场景可按照等比例缩放调整整体尺寸，比如前脸进气格栅位置的标识整体宽度通常在180mm-220mm区间，厚度控制在8mm-15mm，背面预留对应安装卡扣或者背胶粘贴的定位结构；车尾标识的整体宽度通常在120mm-160mm区间，厚度控制在5mm-10mm，适配行李箱盖的外板曲面，安装后标识背面与车身曲面的贴合间隙不超过0.5mm，避免出现积灰、渗水的问题；轮毂中心盖位置的标识整体直径通常在50mm-70mm，厚度控制在3mm以内，背面设置卡接结构与轮毂中心盖的预留槽位配合。设计过程中需要注意，不同安装位的标识不能直接等比例缩放套用，比如安装在曲面位置的标识，需要将安装基准面做随形适配处理，保证安装后标识的正面视觉保持水平端正，不会因为车身曲面的弧度出现视觉上的倾斜变形。

　　在细节设计上，圆环的外表面做了统一的曲率连续处理，没有出现曲面拐点，不管是做真空镀膜的高亮金属效果，还是做喷涂的哑光效果，都能保证光线反射均匀，不会出现局部光影畸变的问题。交叠位置的曲面做了等壁厚处理，若采用注塑成型工艺，整体壁厚保持均匀，避免出现缩痕、翘曲等成型缺陷；若采用金属压铸工艺，交叠位置的过渡圆角不小于0.8mm，方便脱模同时提升结构强度，避免安装过程中交叠位置出现断裂问题。对于带发光功能的版本，还可在圆环内部预留LED灯带的安装槽位，背面设计走线孔位与密封结构，保证发光均匀的同时满足车载电器的防水防尘要求。
