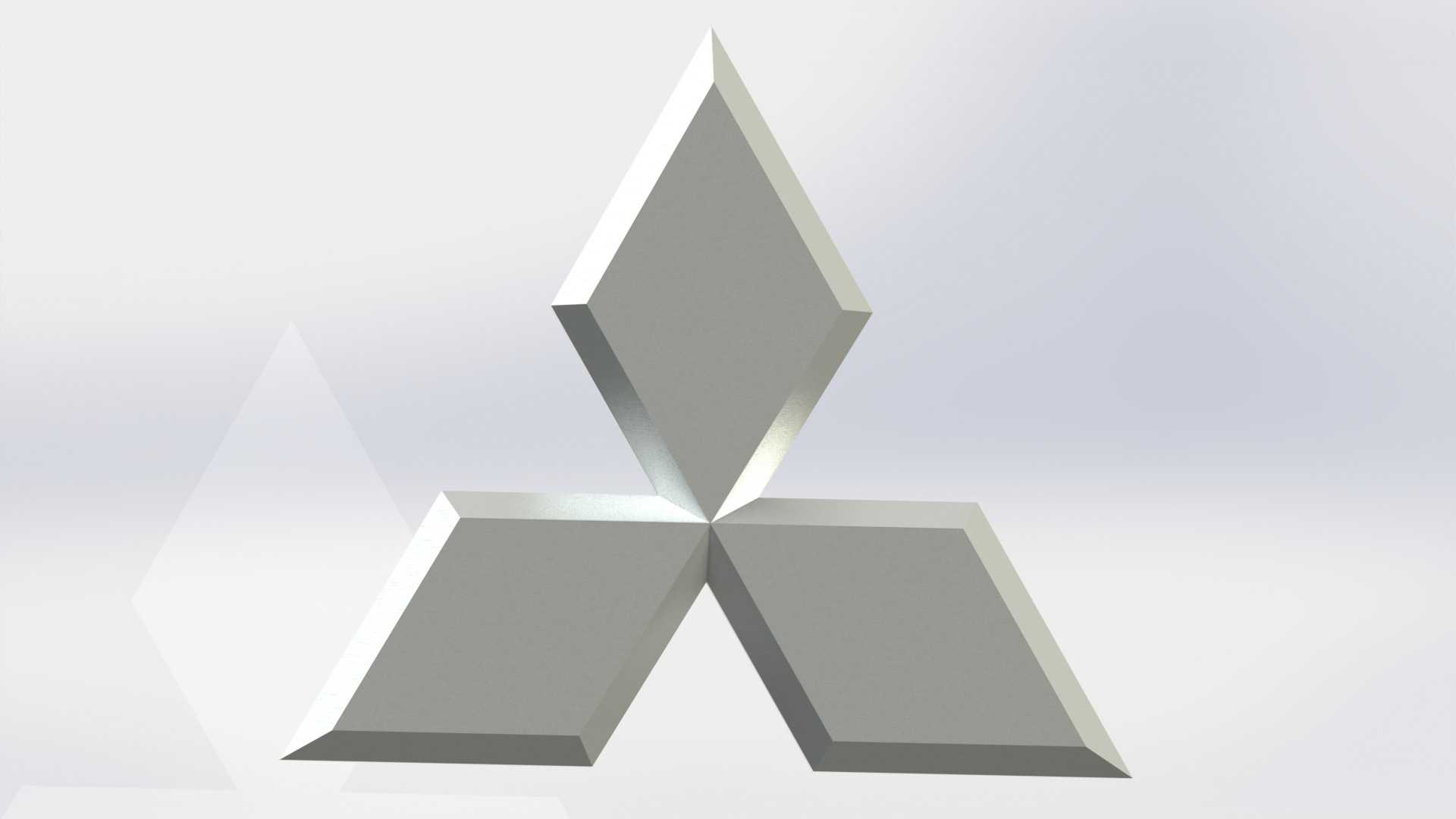

三菱品牌汽车标识立体结构设计

　　在汽车外饰件的设计开发流程中，车头品牌标识是兼具品牌识别与外观装饰作用的核心部件，这款三菱品牌标识的三维结构，完全围绕量产装车的实际需求完成建模构建。从实际装车场景来看，该标识主要安装于乘用车前进气格栅中央、尾门牌照框上方、轮毂中心盖以及方向盘中央装饰区域，不同安装位置的标识会根据装配面的曲率做适配性的结构微调，但核心的三钻石菱形组合造型保持完全一致，确保不同位置的品牌视觉识别度统一。

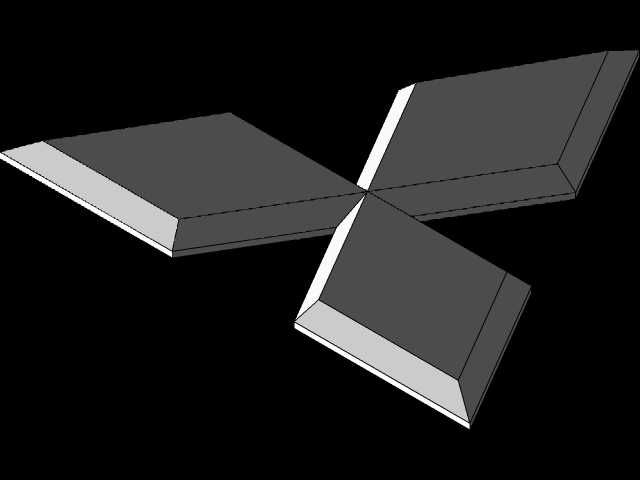

　　设计过程中首先锚定的是三菱品牌标识的核心视觉特征，三个对称分布的菱形结构以中心交汇点为原点，两两之间呈120度夹角均匀排布，每个菱形的棱边都做了一致的倒角处理，避免锐边在装配、使用过程中造成磕碰划伤，同时倒角形成的斜面能够在自然光线下形成均匀的光影过渡，强化标识的立体质感。建模时优先保证三个菱形的形位公差，每个菱形的长宽比例、斜边倾斜角度完全统一，中心交汇点的拼接缝隙控制在0.1mm以内，避免出现视觉上的不对称问题，这也是品牌标识类零件最核心的精度要求，一旦出现形位偏差，会直接降低用户对品牌工艺品质的感知。

　　从安装边界来看，常规装车用的前格栅标识整体外接圆直径根据车型级别不同，覆盖80mm到150mm的尺寸区间，建模时预留了背部的安装卡扣位或者粘接胶层的容纳空间，标识主体的厚度控制在8mm到12mm之间，既保证足够的立体层次感，又不会因为突出安装面过多增加风阻，或者在洗车、日常擦拭过程中被剐蹭脱落。针对尾门安装的版本，会在标识背部预留定位柱的安装孔，和尾门钣金上的定位孔精准配合，装配后标识和安装面的间隙均匀控制在0.5mm以内，避免出现积水、积灰的缝隙。轮毂中心盖使用的小尺寸标识，整体直径控制在45mm到60mm之间，厚度不超过5mm，边缘做圆弧过渡，避免轮毂高速旋转时标识边缘产生紊流，同时也能降低行车过程中带起的飞石对标识边缘的冲击损伤。

　　结构设计上，标识的正面采用高光面处理的结构基准，背部做轻量化的镂空加强筋设计，在保证整体结构刚性的前提下降低零件重量，减少长期使用过程中粘接层或者卡扣承受的载荷，避免出现标识脱落的问题。针对不同的安装基底，比如塑料进气格栅、金属尾门钣金、皮革包覆的方向盘盖板，建模时分别适配了不同的背部结构：安装在塑料件上的版本采用卡扣加定位柱的结构，装配时直接卡入安装位即可，不需要额外涂胶，提升装配效率；安装在金属钣金和皮革表面的版本采用平整的背部粘接面，适配车用亚克力泡棉胶的粘贴需求，粘贴后能够耐受-40℃到85℃的温度区间，不会因为高低温变化出现胶层失效脱落的问题。

　　在实际的工程验证环节，该标识的结构需要满足多项车规级要求：首先是耐候性，标识整体结构无应力集中点，在长期紫外线照射、高低温循环、雨水冲刷的环境下，不会出现结构变形、棱边翘起的问题；其次是耐冲击性，建模时每个菱形的根部都做了R角过渡，避免飞石冲击时出现棱边断裂的情况；另外是清洁适配性，标识表面的棱边倒角足够圆滑，没有清洁死角，日常洗车擦拭时不会残留污渍，能够长期保持外观整洁。对于改装市场使用的定制款标识，还可以在该三维结构基础上调整整体厚度，增加背部的灯带安装槽，实现发光车标的改装需求，核心的三菱形对称结构不需要做改动，只需要调整背部的容纳空间即可适配不同的改装方案，具备很强的结构拓展性。
