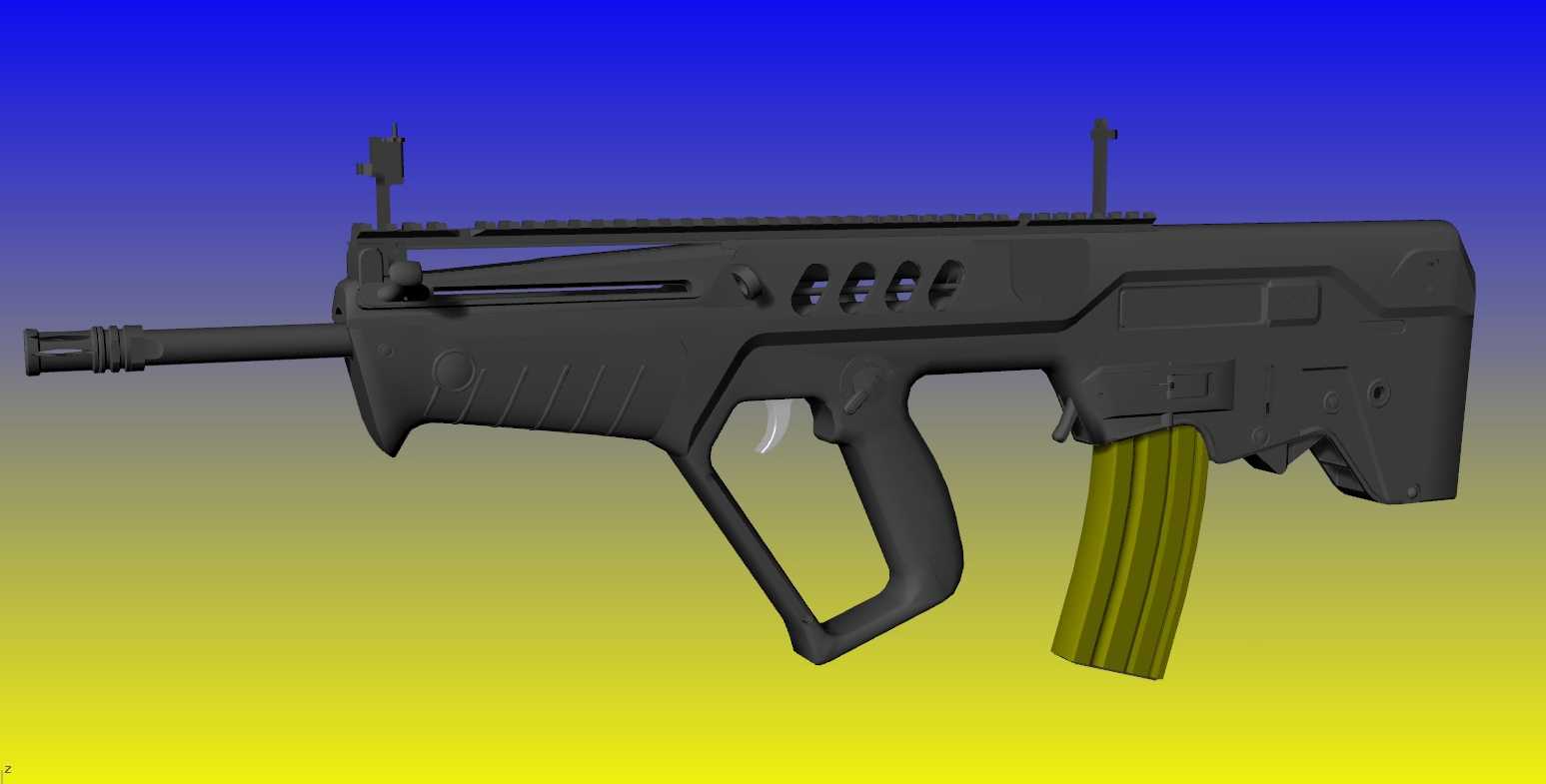

以色列塔沃尔无托结构突击步枪三维数模

　　这款无托布局单兵枪械的三维数模，完整还原了塔沃尔系列步枪的核心结构特征，建模过程中优先匹配了实际列装版本的人机工程边界与部件装配逻辑。从结构设计逻辑来看，无托布局将机匣尾部作为抵肩支撑点，在保证枪管长度满足弹道性能要求的前提下，大幅压缩了枪械整体全长，这一设计特性尤其适配狭窄空间内的作战需求，比如城市巷战室内清剿、载具乘员随身携行、空降兵伞降作战等场景，相比传统有托布局同枪管长度的步枪，整体长度缩短近三分之一，携行转向时的活动半径更小，在转角、楼道、装甲车辆内部等受限空间内的指向性优势明显。

　　建模过程中对核心功能部件的还原遵循实枪的装配关系：枪管组件与机匣采用刚性连接定位，保证射击时的枪管浮动精度，上机匣顶部集成的全长度皮卡汀尼导轨，预留了机械瞄具、光学瞄准镜、战术附件的安装接口，建模时保留了导轨的标准齿形间距与安装平面度，可直接匹配标准战术附件的装配仿真。护木位置的散热槽结构并非装饰性设计，实际使用中连续射击时枪管热量可通过开槽位置快速流通散出，避免护木温度过高影响持握，建模时还原了开槽的倾斜角度与深度，兼顾结构强度与散热效率的平衡。

　　握把与扳机组件的位置经过人机工程匹配，扳机护圈采用大尺寸全包设计，即使佩戴防寒手套或者战术手套也能顺畅操作扳机，握把的倾斜角度贴合自然持握时的手腕姿态，长时间持握不会产生过度的肌肉疲劳。弹匣采用标准北约5.56mm口径规格的30发弧形弹匣，建模时还原了弹匣的弧度与抱弹口结构，以及弹匣与机匣弹匣井的插入定位间隙，保证虚拟装配时弹匣插拔动作的行程与实枪一致。拉机柄的位置设置在机匣靠前的护木上方，左右两侧均可操作，适配左撇子射手的使用习惯，建模时保留了拉机柄的往复运动行程空间，可模拟拉动上膛的动作逻辑。

　　从安装边界与尺寸控制来看，全枪长度控制在720mm左右，枪管长度约460mm，空枪状态下的重心落在握把上方位置，举枪时的力矩更短，单手持握瞄准的稳定性更好。枪托尾部的抵肩板采用带弧度的橡胶缓冲结构，建模时还原了抵肩板的倾斜角度与厚度，可匹配不同抵肩位置的贴合度，减小后坐力对射手肩部的冲击。机械瞄具采用柱状准星与觇孔式照门的组合，准星与照门均可折叠放倒，在安装光学瞄准镜时不会遮挡瞄准视野，建模时保留了瞄具的折叠转轴结构与调节余量，可模拟高低、风偏的调节动作。

　　整体建模的结构分件遵循实枪的维护拆解逻辑，上机匣、下机匣、枪管组件、枪机组件、握把、弹匣、瞄具等部件均为独立可拆分结构，可用于开展虚拟拆解维护演示、战术动作仿真、人机工程验证等相关工作，结构间隙的设置完全参考实枪的装配公差，不会出现部件干涉或者间隙过大失真的问题，对于单兵装备结构研究、轻武器设计参考、战术场景仿真搭建等方向的从业者而言，具备较高的结构参考价值。
