工业物流用木质承载托盘结构设计

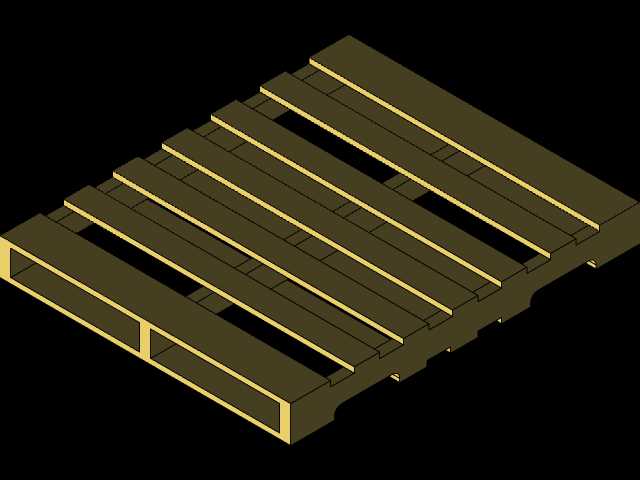

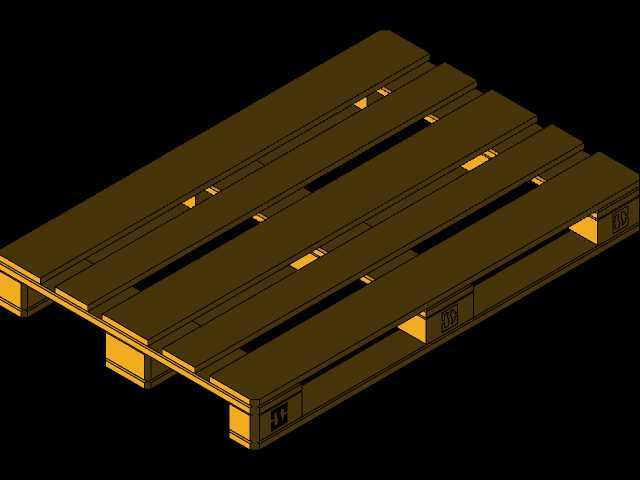

　　在仓储物流、生产车间物料周转、货物堆码转运的各类场景中，托盘是衔接装卸、存储、运输全链路的核心承载工装，其结构设计的合理性直接影响货物堆码稳定性、叉车作业效率以及仓储空间利用率。本次设计的木质结构托盘，采用行业通用的川字底承托结构，面板采用多根平行实木条排布，条间预留均匀间隙，既可以减少整体自重，也能在堆码过程中避免表面积水、积尘影响货物包装，同时适配手动液压叉车、平衡重式叉车的货叉插入作业，四向进叉的结构设计可以适配不同作业方向的叉取需求，无需在作业时调整托盘朝向，能有效提升窄通道仓储场景下的作业周转效率。从结构受力角度出发，托盘的底部纵梁采用整根实木方料加工，与面板条采用钉接结合的方式固定，

　　纵梁的高度预留了标准叉车货叉的插入空间，常规手动液压车的货叉最低高度即可顺利插入，无需额外垫高托盘，适配绝大多数生产车间、仓储中心的现有装卸设备。面板条的排布间距经过受力核算，在承载常规箱装、袋装工业货物时，不会出现局部塌陷或者货物卡滞的问题，单根面板条的厚度经过承重验算，在均匀堆码额定载荷时，面板的弯曲挠度控制在行业允许的范围内，避免长期堆码出现永久性变形影响使用寿命。在实际应用场景中，这类托盘既可以用于生产线上的成品临时暂存，配合生产线节拍将成品从装配工位转运至仓储区，也可以用于立体仓库的高位堆码，底部纵梁的结构可以在堆垛时将上层载荷均匀传递到下层托盘的支撑面上，避免偏载导致的堆垛坍塌风险。

　　设计过程中充分考虑了不同场景的安装与使用边界，托盘的整体外形尺寸适配标准集装箱的内部宽度，在集装箱装货时可以实现两排并列摆放，充分利用集装箱的横向空间，减少运输过程中的空间浪费；同时尺寸也适配标准货架的货位宽度，放置在横梁式货架上时，托盘两端的搭接长度满足货架安全使用要求，不会出现托盘滑落的风险。托盘的边角位置做了轻微的倒角处理，避免在人工搬运或者叉取作业时，尖锐的木材边角划伤作业人员或者刮破货物外包装，底部纵梁的端面也做了防磕碰的结构处理，减少叉车叉取过程中对纵梁端部的撞击损坏，延长托盘的循环使用次数。不同于一次性出口用的免熏蒸托盘，这款结构的托盘采用实木加工，可在厂区内部、区域仓储网络中循环周转使用，结构的可修复性较强，

　　单根面板条或者纵梁出现损坏时，可以单独更换损坏的构件，无需整体报废，能有效降低企业长期的物流工装采购成本。在三维建模过程中，每一根面板条、纵梁的装配关系都完全还原实际加工工艺，钉接位置的排布也符合实际木托盘加工的工艺要求，模型可直接用于物流场景的布局仿真、仓储方案的可视化演示，也可以作为木托盘生产加工的结构参考，帮助设计人员快速核算不同载荷下的构件尺寸需求，调整条间距、梁高参数来适配不同行业的货物承载需求，比如针对重型机械零部件的存储，可以适当加密面板条排布、增加纵梁的截面尺寸，针对轻抛货物的仓储，则可以适当加大条间距来降低托盘自重，减少无效载荷。
