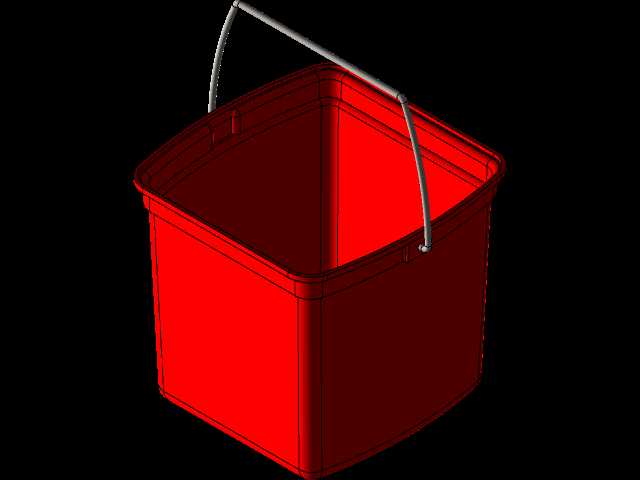

带金属提手方形红色塑料盛装桶结构设计

　　日常商超货品陈列、仓储物料周转、家庭杂物收纳场景中，这类带金属提手的方形塑料桶是出镜率极高的盛装载体，很多做陈列道具、周转容器设计的工程师在搭建场景三维方案时，往往需要精准还原这类容器的结构细节，避免场景比例失真。不同于常规圆形桶的弧面过渡设计，这款方形桶的棱边做了R12左右的圆角过渡，既规避了直角棱边注塑时的应力集中问题，也能避免日常使用中磕碰造成的边角开裂，桶身侧壁设计了1.2度的拔模斜度，完全适配注塑模具的开模脱模需求，量产时不会出现侧壁粘模、拉伤的缺陷。桶口位置做了双层加厚的卷边结构，卷边宽度8mm，厚度比桶身侧壁厚2mm，一方面提升了桶口的抗形变能力，堆叠盛装重物时不会出现桶口塌陷变形，另一方面卷边形成的光滑圆弧面，

　　也能避免搬运时锋利边缘划伤操作人员。配套的金属提手采用直径4mm的镀锌钢丝弯制而成，提手两端的挂耳直接嵌入桶身上部的注塑预埋孔位，挂耳位置做了翻边强化结构，单桶盛装15kg重物时提手挂耳处不会出现撕裂破损，提手中部做了微弧弯折处理，握持时贴合手掌轮廓，长时间搬运也不会出现明显的勒手感。桶身内部底面做了0.5度的内倾斜面，倾倒液体或细小颗粒物料时不会在桶底残留积液、积料，清洁时也能快速排空内部积水，减少污渍残留。从安装边界来看，这款桶的上口外沿尺寸为280mm280mm，桶底尺寸为260mm260mm，桶身总高度300mm，提手完全放倒时整体高度不超过310mm，堆叠存放时上下桶的嵌套深度为20mm，

　　仓储堆叠时的空间利用率比同容积圆形桶高出18%左右，适配常规的仓储货架层板尺寸，也能匹配多数商超陈列堆头的排布要求。在销售场景的图形展示、三维场景搭建中，这款桶可以作为比例参照道具，通过已知的桶身尺寸快速标定场景内其他货品、货架、陈列道具的实际尺寸，避免整个场景出现比例失调的问题。设计过程中还充分考虑了不同使用场景的适配性，桶身侧壁预留了可粘贴标签的平整区域，区域尺寸为120mm*80mm，粘贴产品标识、物料标签时不会因为桶身弧面出现标签翘边、褶皱的问题；桶身壁厚均匀控制在2.5mm，既保证了足够的结构强度，盛装常温液体、固体物料时不会出现鼓胀变形，也控制了单件产品的原料用量，兼顾了量产的成本控制需求。

　　不同于工业用重型周转桶的厚重设计，这款桶的整体重量控制在320g左右，空桶搬运轻便，同时金属提手的转动阻尼经过优化，提手放倒后不会随意晃动，堆叠存放时不会因为提手凸起影响上层桶的平稳放置，提手拉起时能自动卡止在竖直握持位置，搬运过程中不会出现提手侧滑导致桶身倾斜、物料洒出的问题。在做三维场景建模时，这款桶的结构细节还原度直接影响整个场景的真实感，比如桶口卷边的过渡圆角、提手与挂耳的配合间隙、桶身侧壁的细微拔模斜度，这些细节如果省略，渲染出的场景会显得生硬失真，无法准确传递真实的空间比例关系。
