双孔矩形台面热板结构设计

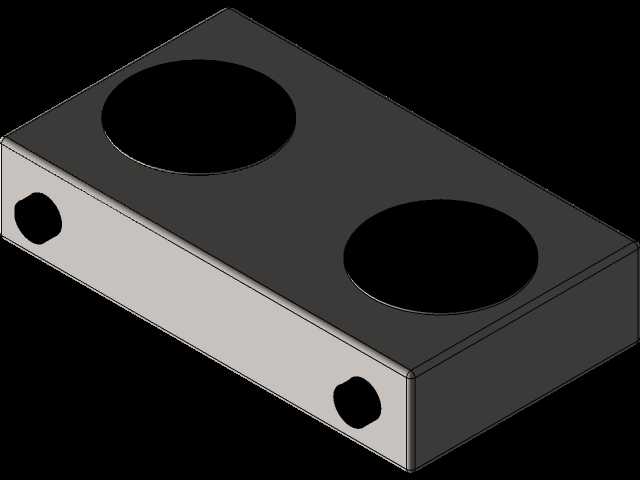

　　在小型热压贴合、实验室样品预热、小尺寸工件恒温承载这类工况里，这类带双圆形工位的矩形热板是非常常见的承载加热部件，很多做小型桌面级热加工设备的结构工程师在选型或者改型的时候，都会优先参考这类成熟的结构布局，毕竟这类结构经过大量现场验证，热分布均匀性和安装适配性都经过了实际生产的打磨。

　　从实际使用场景来看，这类热板大多安装在桌面式小型热压机、实验室恒温载台、小零件热铆设备的工作端，直接作为工件的承载接触面，两个圆形沉槽刚好可以匹配圆形待加工工件的外形，把工件嵌在槽内之后，加工过程中工件不会因为压合的侧向力出现滑移，定位精度能得到稳定保障，不需要额外增加复杂的定位夹具，能有效精简整套工装的结构复杂度，降低设备的整体制造成本。侧面预留的小孔是加热元件与测温传感器的安装通道，常规设计里会在这个孔位插入单头加热管，同时在靠近板面的位置埋入K型热电偶，实时采集板面的实际温度，配合外部温控表就能实现闭环控温，满足不同工艺对温度区间的要求，不管是60度左右的低温预热，还是150度上下的热压固化，都能通过调整加热管功率和温控参数实现适配。

　　设计这类热板的时候，首先要考虑的是板面的温度均匀性，主体材质一般会选用6061铝合金或者导热性更好的紫铜，铝合金材质重量轻、加工成本低，适合对升温速度要求不极端的普通工况，紫铜材质导热系数更高，板面温差能控制在更小的范围内，适合对温度一致性要求高的精密热压场景。两个圆形工位的中心距需要匹配配套设备的压头间距，不能出现压头和工位偏心的情况，否则压合过程中会出现受力不均，导致工件贴合不良或者压损。沉槽的深度一般控制在工件厚度的1/3到1/2，既能保证定位效果，又不会因为槽太深导致工件取放不便，槽的直径要比工件外径大0.1到0.2毫米，给工件的热膨胀预留足够的间隙，避免温度升高之后工件卡在槽内无法取出。

　　从安装边界来看，这类矩形热板的底部一般会预留四个螺纹安装孔，孔位分布在板面的四个角位置，不会和内部的加热管安装通道、测温线路产生干涉，安装的时候可以通过隔热垫块把热板固定在设备机架上，隔热垫块一般选用电木或者陶瓷材质，能减少热量向机架传导，降低不必要的热损耗，同时也能避免机架温度过高带来的安全隐患。热板的整体厚度需要根据加热管的直径来确定，要保证加热管安装之后，管壁到板面的距离保持在5到8毫米，距离太小会导致板面正对加热管的位置温度过高，出现局部热点，距离太大又会导致热传导效率下降，升温速度变慢，整体能耗升高。侧面的加热管安装孔和加热管之间要填充导热硅脂，消除空气间隙带来的热阻，提升热传导效率，同时也能让加热管的热量更均匀地扩散到整个板面，减少不同位置的温差。

　　在实际结构校核的时候，还要考虑热板在工作温度下的热变形量，因为热板长期在高低温循环的工况下工作，如果厚度设计太薄，反复热胀冷缩之后会出现板面翘曲，导致后续压合过程中板面和压头不平行，影响加工良率。一般来说，长度在200毫米以内的这类双孔热板，厚度设计在20毫米左右就能满足常规工况的刚度要求，不需要额外增加加强筋结构，避免加强筋位置的热传导差异带来的温度不均问题。板面的表面粗糙度一般控制在Ra1.6到Ra3.2之间，既保证和工件接触的平整度，又不会因为表面太光滑导致工件和板面在高温下出现粘连，方便加工完成之后的工件取放。两个圆形工位的底部平面要和热板整体上平面保持平行，平行度公差控制在0.02毫米以内，保证每个工位内的工件都能和压头均匀接触，压合压力一致。

　　很多新手工程师在设计这类热板的时候，容易忽略加热管的功率匹配问题，功率选得太大，会导致升温过程中超调严重，温度波动范围大，功率选得太小，升温速度太慢，影响设备的加工效率。常规设计里，铝合金材质的热板加热功率按照每立方厘米0.4到0.6瓦来计算，就能兼顾升温速度和控温稳定性，同时测温点的位置要选在两个工位的中间区域，这个位置的温度最接近板面的平均温度，采集到的温度数据更有参考价值，能让温控系统的控制精度更高。另外热板的边缘要做小倒角处理，避免安装和维护过程中锋利的边角划伤操作人员，所有的安装孔口都要做沉孔设计，让安装螺栓的头部不高出热板表面，避免和工件或者压头产生干涉。
