带挂孔圆角包边厨房切配砧板结构设计

　　在商用餐饮后厨的三维场景搭建、家用厨房产品展示类的三维可视化项目里，这类带挂孔的平板砧板是高频出现的比例参照道具，同时本身也是餐饮场景中不可或缺的基础操作配件。很多刚接触场景建模的工程师容易忽略这类小配件的结构细节，要么直接拉个长方体凑数，要么比例失调导致整个场景的尺寸参照出现偏差，实际上这类平板类配件的结构设计有不少需要考量的工程细节。

　　从实际使用场景来看，这类平板砧板主要承担食材切配时的承托功能，不管是家用厨房的果蔬处理、生鲜切配，还是商用餐饮门店的备餐操作，都需要一块平整、边缘处理到位的砧板作为操作基底。在三维场景搭建中，它的尺寸往往是作为其他厨房用具、食材模型的比例参照基准，比如常规的菜刀长度、果蔬的大小，都可以通过砧板的常规尺寸来校准，避免整个场景出现比例失真的问题。

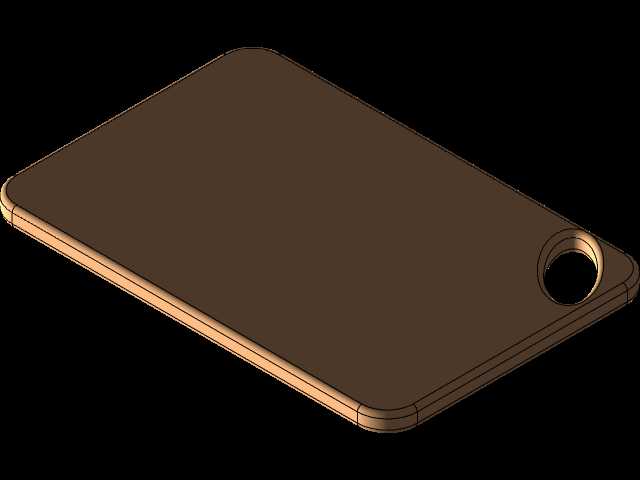

　　设计这类砧板结构的时候，首先要确定整体的外形轮廓，主体采用大圆角矩形的平板结构，四个边角都做了大半径的圆弧过渡，避免直角磕碰造成的损伤，不管是实际使用中碰到操作人员的肢体，还是三维场景里和其他厨具模型做装配干涉检查，圆角结构都能减少不必要的干涉风险。板身的厚度做了均匀的等厚设计，边缘位置做了多层包边的阶梯结构，不是简单的直角切边，这种包边结构一方面在实际生产中可以做封边处理，避免板材吸潮变形，另一方面在三维渲染的时候能更好地体现板身的厚度层次，不会显得单薄。

　　在板身的其中一个短边位置，设计了内凹式的圆形挂孔，挂孔的位置做了局部的加厚处理，避免悬挂的时候因为应力集中导致孔位开裂。挂孔的尺寸刚好适配常规的厨房挂钩直径，不用额外加装挂环就能直接悬挂收纳，这个细节在做场景收纳状态的展示时非常实用，可以真实还原厨房墙面挂放厨具的实际状态。

　　尺寸边界方面，这类砧板的常规长度控制在400mm左右，宽度在280mm上下，整体厚度在15mm到20mm之间，挂孔的中心距离短边边缘的距离控制在30mm左右，挂孔直径在20mm上下，这个尺寸范围既符合日常切配的操作需求，不会因为板身太小导致食材掉落，也不会因为尺寸过大占用过多的台面空间。在做三维建模的时候，要注意板身的上下表面都是完全平整的平面，平面度要控制在合理范围内，不能出现翘曲变形，否则实际使用的时候会出现板面晃动的问题，在场景里放置其他小物件模型的时候也会出现放置不稳的穿模问题。

　　从建模逻辑上来说，做这个模型的时候可以先绘制整体的圆角矩形轮廓草图，拉伸成基础平板实体，然后在边缘位置做等距偏移的切除或者凸台来实现包边的阶梯结构，最后在短边位置绘制挂孔的草图做拉伸切除，再对挂孔的边缘做圆角处理，整个建模过程不需要复杂的曲面操作，但是要注意各个圆角的半径匹配，包边的阶梯层次要均匀，挂孔位置的局部加厚要和板身平滑过渡，不能出现突兀的棱角。很多新手建模的时候容易把边缘的包边做的过于生硬，或者挂孔的位置没有做圆角处理，导致渲染出来的效果非常廉价，不符合实际产品的工艺特征。

　　在实际的产品展示场景里，这个砧板模型可以搭配菜刀、果蔬、餐盘等模型组成完整的厨房备餐场景，也可以单独作为比例参照物放在其他工业产品的展示场景里，用来直观体现其他产品的实际尺寸大小，比单纯放一个尺寸标注要更有直观感受。做结构校验的时候，要注意板身的所有边缘都做了倒角或者圆角处理，没有尖锐的棱角，符合日常接触类用品的安全设计要求，挂孔的位置强度足够，反复悬挂也不会出现结构损坏，整体的重量控制在合理范围，拿取的时候不会过于沉重，这些细节都是在建模和结构设计的时候需要考虑到的实际工程问题，而不是单纯做一个外观形状就结束。
