单耳式软管固定夹卡箍结构设计

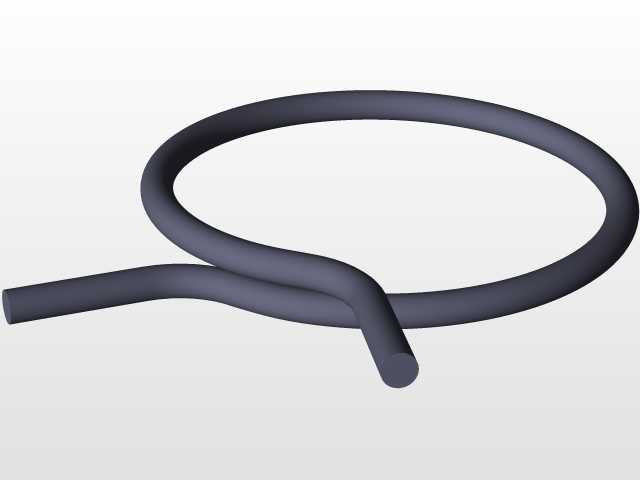

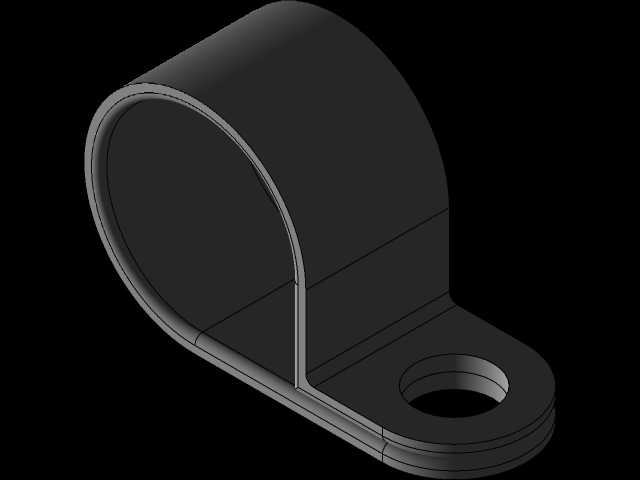

　　在流体管路布设场景里，这类单耳式软管夹箍是出镜率极高的小尺寸紧固件，不管是车间气动回路的PU软管固定、小型液压设备的低压回油管路定位，还是民用给排水的柔性软管加固，甚至是家电内部的输水软管走线固定，都能见到这类结构的身影。和双侧带安装耳的夹箍不同，这款结构仅在单侧延伸出安装固定座，整体成型后没有多余的拼接焊缝，抱合段的圆弧曲率完全匹配常用公称直径的软管外轮廓，安装时不需要额外调整抱合面的贴合度，只要把固定座上的安装孔对准预设的螺柱点位，拧紧紧固件就能完成管路的固定，不会出现夹箍偏转、软管被局部挤压变形的问题。

　　从实际使用的反馈来看，这类单侧固定的夹箍最适合贴板安装的场景，比如设备内壁、机架侧板这类平整安装面，抱合段的开口侧可以直接贴靠安装基面，不需要在基面另一侧预留操作空间，对于内部空间紧凑的小型设备来说，这种结构能大幅压缩管路固定所需的安装空间。设计这款夹箍的时候，首先要确定抱合段的内径尺寸，这个尺寸不能直接照搬软管的公称外径，要预留0.2到0.5毫米的过盈量，保证夹箍套入软管后，在没有拧紧紧固件的状态下也不会顺着管路轴向滑动，同时过盈量不能过大，不然安装时很难把夹箍推到预设的固定位置，还会过度挤压软管管壁，影响管路内部的流体通流面积，长期使用还会加速软管接触面的老化开裂。

　　抱合段的壁厚选择要结合固定的软管直径调整，常规小通径（通径6到12毫米）的软管配套夹箍，壁厚选1到1.5毫米的冷轧钢板冲压即可，壁厚过薄的话，拧紧紧固件时抱合段容易向外张开变形，无法提供足够的抱紧力，管路在受流体脉冲冲击时会出现窜动；壁厚过厚则会提升冲压成型的难度，弯折处的应力集中系数会明显升高，长期受振动载荷时容易在弯折位置出现疲劳断裂。延伸出来的安装耳部分，要和抱合段做圆弧过渡，不能直接直角弯折，直角弯折的位置在冲压时容易出现微裂纹，安装拧紧螺丝的时候，应力会集中在弯折棱线位置，很容易出现安装耳断裂的问题。安装耳上的通孔尺寸要比配套的固定螺丝大0.3到0.8毫米，预留一定的安装调整余量，避免因为加工误差导致孔位对不上，无法完成安装；安装耳的平面要和抱合段的轴线保持平行，保证拧紧螺丝后，安装耳能完全贴靠在安装基面上，不会出现单侧翘起的情况，不然长期受振动时螺丝容易松动，夹箍的固定效果会大打折扣。

　　抱合段的自由端边缘要做卷边或者倒钝处理，不能保留冲压后的锋利切口，不然安装调整夹箍位置的时候，锋利的边缘很容易割伤软管外壁，也可能划伤安装人员的手部。夹箍的整体高度要控制在合理范围，抱合段的轴向宽度不能过窄，宽度不足的话，抱紧力会集中在软管的很窄一圈区域，容易把软管夹变形，甚至切断软管的增强层；宽度也不需要过宽，过宽会增加材料成本，还会占用更多的管路布设空间，常规小通径软管配套的夹箍，抱合段轴向宽度保持在通径的0.8到1.2倍区间即可，既能保证足够的抱紧接触面积，又不会造成材料浪费。

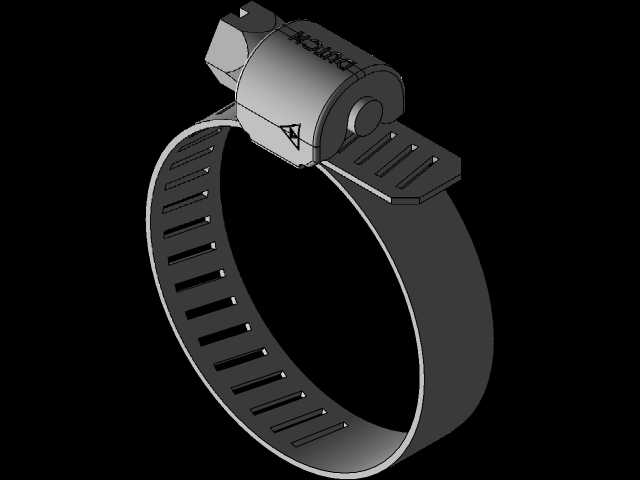

　　实际选型使用的时候，要注意这类夹箍适合固定静态布设的软管，或者振动幅度不大的管路场景，如果是高频振动的管路，比如气动工具的连接软管、发动机周边的燃油软管，还需要在夹箍和软管之间增加一层橡胶减震垫，避免夹箍和软管外壁长期摩擦磨损管壁。安装时不要过度拧紧紧固件，只要夹箍能把软管牢牢固定在基面上，用手横向推动软管没有明显窜动就达到锁紧要求了，过度拧紧会让安装耳变形，还会过度挤压软管，导致管路通流受阻。这类一体冲压成型的夹箍，相比螺丝锁紧的分体式喉箍，零件数量更少，安装效率更高，没有多余的活动零件，在长期使用过程中不会出现零件松脱掉落的问题，适合批量装配的生产线使用，不管是小型设备组装还是民用产品的管路固定，都能兼顾固定可靠性和安装便捷性。
