植物油生产用卧式管壳式换热器设计

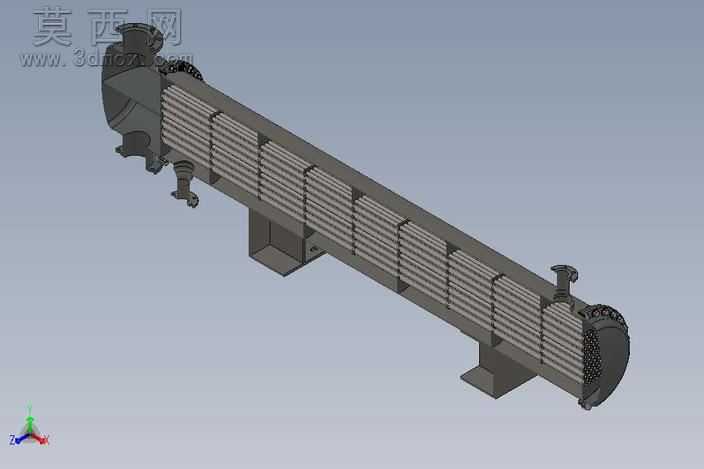

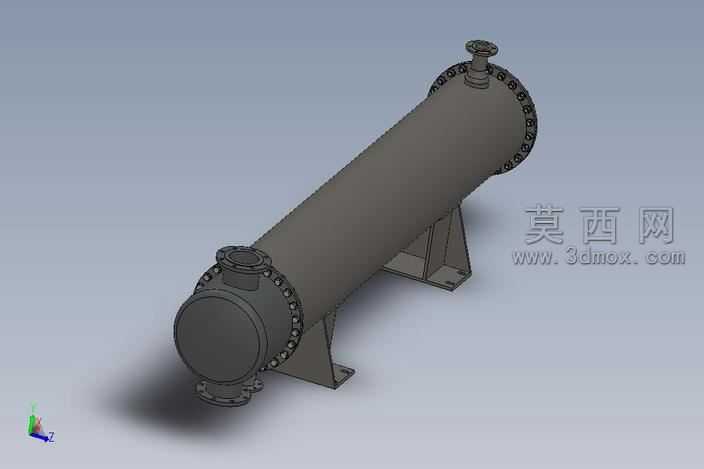

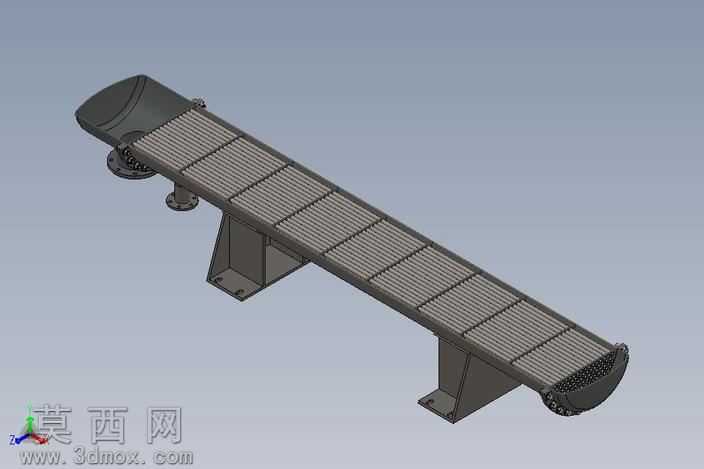

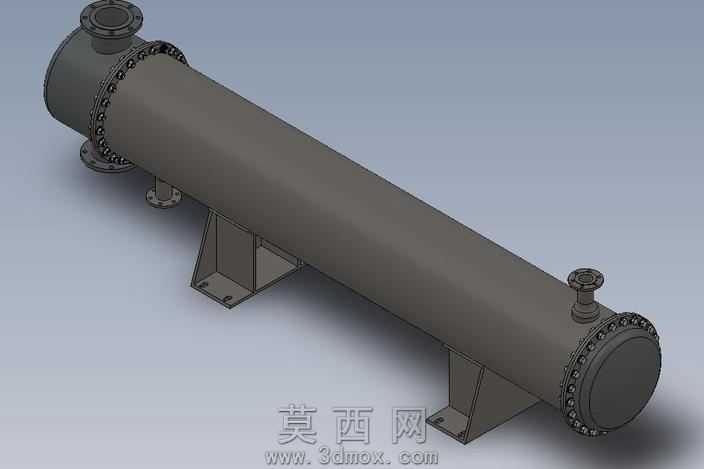

本作品为面向植物油生产工况设计的卧式管壳式换热器三维模型，采用SolidWorks完成全参数化建模，整体结构严格遵循管壳式换热器的通用设计规范，适配植物油加工过程中的物料换热需求。建模过程中首先完成主体承压筒体的参数搭建，根据换热工况计算确定筒体的直径与长度，筒体两端采用带螺栓孔的法兰结构与管板、封头实现密封连接，法兰位置的螺栓孔采用圆周阵列特征完成排布，保证连接结构的受力均匀性。换热管束部分按照正三角形排布规则完成建模，管束两端与管板采用胀接适配的结构设计，保证换热介质不会发生串漏。筒体顶部设置排气接口与介质进出口接管，底部设置排污接口，两端封头位置分别设置管程介质的进出接口，所有接管位置均配置对应的连接法兰，满足工业管路的安装对接要求。支撑结构采用两个对称布置的鞍式支座，支座通过地脚螺栓孔实现与安装基础的固定，支座与筒体的连接位置做了圆弧过渡处理，降低应力集中风险。渲染阶段采用哑光深灰色金属材质模拟碳钢设备的真实外观，对法兰密封面、接管端面做了高光处理区分加工面与非加工面，场景采用柔和的环境光搭配定向补光，清晰呈现设备的整体轮廓与各部件的装配关系，阴影效果做了柔化处理，避免遮挡设备的底部结构细节。设计过程中充分考虑植物油介质的换热特性，在壳程设置了适配的折流板结构（模型内部完成对应结构搭建），提升壳程介质的湍流程度，强化换热效率，同时预留了足够的检修空间，满足设备后期的维护清洗需求。各部件的建模均保留了完整的参数化特征，可根据实际处理量、换热温差等工况参数快速调整筒体长度、管束数量、接管口径等关键尺寸，适配不同产能的植物油生产线使用需求，模型的装配关系完全符合实际设备的装配逻辑，可直接用于工程出图、装配模拟、工况仿真等后续工作环节。
