小型台式电动冲压压力机结构设计

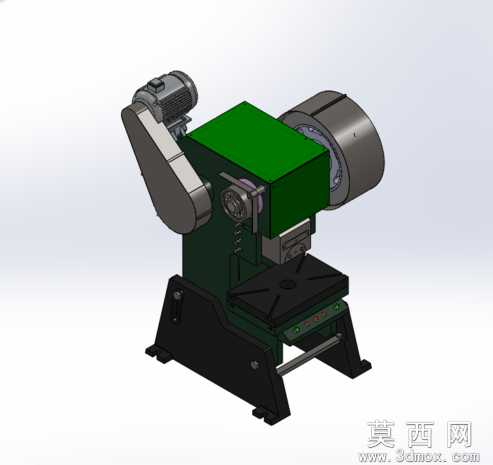

本模型为小型台式电动冲压压力机的三维结构设计，采用SolidWorks完成全参数化建模，整体结构紧凑布局合理，适配小型五金零件冲压、薄板冲孔、简易成型等轻量级冲压加工场景。建模过程中严格遵循机械设计规范，对各部件的装配关系、运动干涉进行了全面校验，确保结构运动逻辑符合实际设备运行原理。模型主体分为动力传动单元、冲压执行单元、机身支撑单元、工作台定位单元四大模块：动力端采用卧式安装的异步电动机搭配带传动结构，通过大尺寸飞轮储存动能，平衡冲压瞬间的负载波动，降低电机瞬时功率需求；传动端将电机旋转运动通过曲柄滑块机构转化为滑块的上下往复冲压动作，滑块处设置导向结构保证冲压行程的直线度，同时加装复位弹簧实现滑块的自动回程；机身采用立式箱型焊接结构设计，兼顾结构刚性与整体轻量化，底部设置加宽支撑脚保证设备运行稳定性，机身侧面预留检修盖板位置方便后期维护；工作台采用带T型槽的平板结构，可灵活安装定制夹具适配不同尺寸的冲压工件，工作台下方设置调节螺杆可实现工作台高度的微调，适配不同闭合高度的冲压模具。材质渲染方面，机身主体采用深绿色锤纹漆材质模拟工业设备的实际涂装效果，电机、飞轮、传动部件采用铸铁哑光金属材质，工作台面采用发黑处理的钢材质感，操作手柄、紧固件等细节部件采用镀铬亮面金属材质，通过不同材质的区分清晰展现各部件的功能属性，渲染效果还原了工业设备的真实质感。设计过程中充分考虑了小型台式冲床的使用场景，在保证冲压压力满足小工件加工需求的前提下，尽可能缩小设备整体体积，降低设备自重，使其可直接放置于工作台面使用，无需额外做地基固定，适合小型加工门店、实验室打样、教学演示等场景使用，各部件均按照实际加工工艺做了细节处理，比如传动部件的倒角、安装孔位的预留、紧固件的标准件调用，模型可直接用于工程出图、结构验证、教学演示等用途。
