内燃机传动锻造连杆结构设计

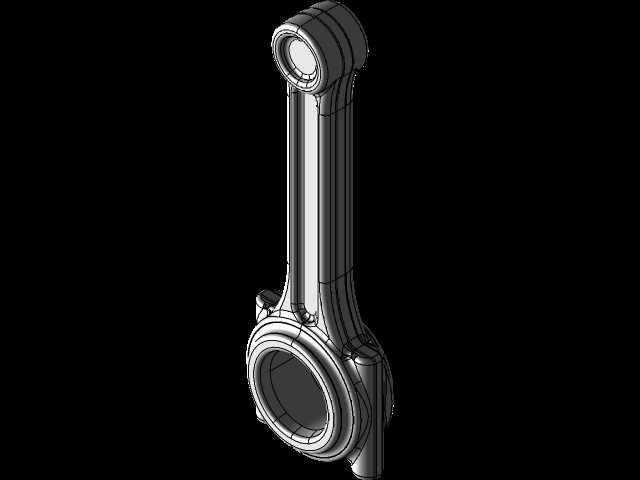

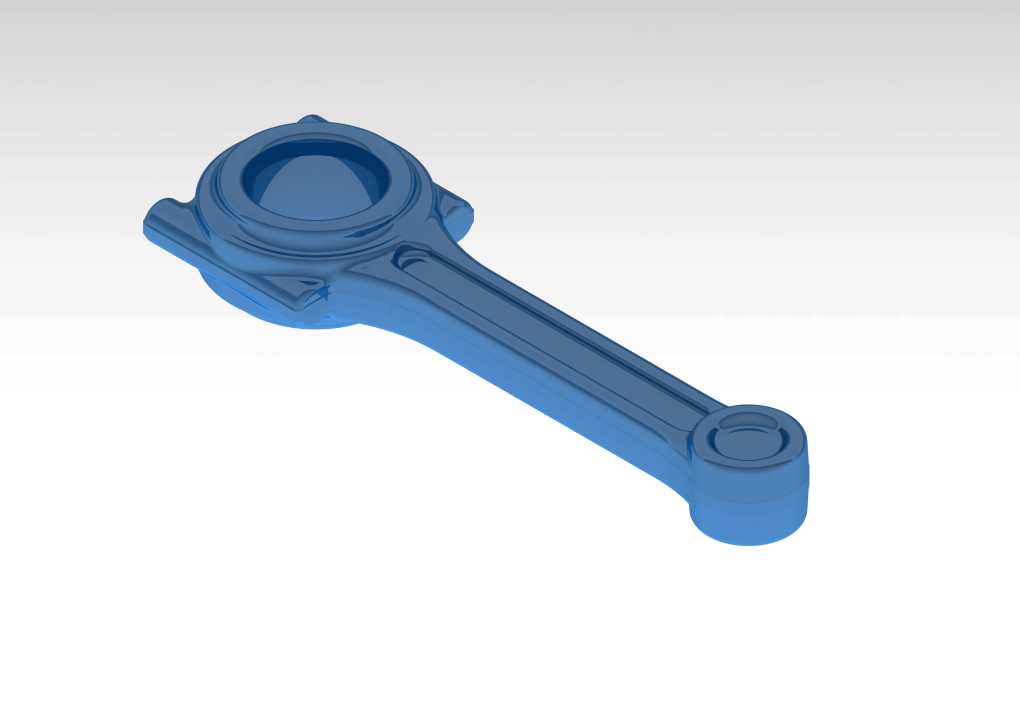

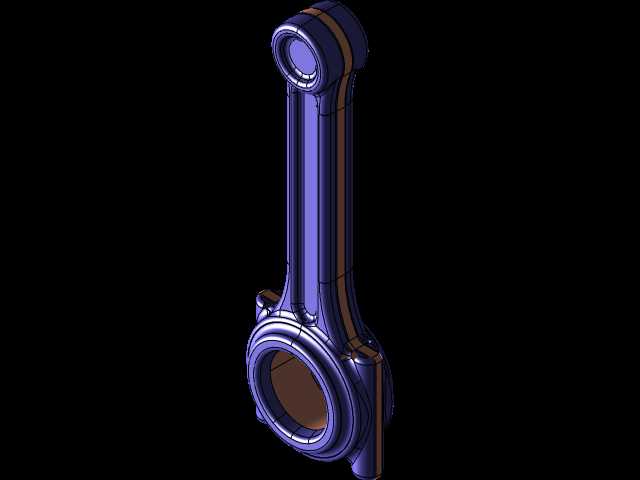

　　在往复式内燃机的核心传动链路里，连杆是承接活塞往复运动与曲轴旋转运动的关键受力构件，日常工况下需要持续承受交变的气体爆发压力、活塞组往复惯性力以及旋转离心力的复合作用，这类锻造成型的连杆结构，广泛适配小排量通用汽油机、小型柴油机以及部分往复式压缩设备的动力传输场景，是动力设备里决定运行可靠性与寿命的核心零件。从实际装机的工况需求出发，这类连杆的设计首先要平衡刚度、强度与运动惯量的矛盾：杆身采用工字形截面结构，在保证纵向抗弯、抗扭截面系数足够的前提下，尽可能去除非受力区域的冗余材料，降低往复运动的惯量，减少曲轴端的平衡配重负担，避免高转速工况下出现过大的惯性载荷冲击轴瓦。大端采用剖分式结构设计，

　　与曲轴曲柄销配合的安装孔需要严格控制圆柱度与表面粗糙度，装配时通过连杆螺栓的规定预紧力实现轴瓦的可靠压紧，保证运转过程中轴瓦不发生相对转动、不出现间隙过大导致的冲击；小端为整体式环形结构，内部压装铜套与活塞销配合，需要预留合适的配合间隙，保证活塞销在工作温度升高后仍能灵活转动，避免出现抱销故障。设计过程中需要严格控制大小端孔的中心距尺寸公差，这个参数直接影响内燃机的压缩比精度，中心距偏差过大会导致压缩比偏离设计值，出现动力不足、爆震或者压缩压力不足的问题；同时大小端孔的平行度公差必须控制在微米级，否则装机后会出现活塞偏缸、缸套异常磨损、连杆受力偏载导致弯曲断裂的故障。杆身与大小端的过渡区域采用大圆角平滑过渡，避免应力集中，

　　因为锻造后的纤维流线会沿着零件外形连续分布，平滑过渡结构可以让金属流线不被切断，大幅提升零件的疲劳强度，这也是锻造连杆相比切削加工连杆性能更优的核心原因。安装边界方面，大端的剖分面需要与曲轴的拆装空间匹配，保证装配时连杆能从气缸端顺利穿入并与曲柄销连接，小端的外径尺寸需要与活塞内腔的避让空间匹配，避免活塞运动到上止点时小端与活塞内腔发生碰撞；杆身的侧面与气缸内壁、曲轴平衡块的间隙也要在设计阶段做运动仿真校核，全行程范围内不能出现运动干涉。实际应用中，这类连杆的表面会做喷丸强化处理，在表面形成残余压应力，抵消部分工作时产生的拉应力，提升交变载荷下的疲劳寿命；大小端的润滑油道设计要保证压力机油能顺利输送到活塞销与曲柄销的配合面，

　　形成稳定的油膜承载，避免干摩擦导致的烧瓦、拉缸故障。不同于冲压或者粉末冶金成型的连杆，锻造连杆的材料致密度更高，内部缺陷更少，能承受更高的爆发压力与转速，在对可靠性要求较高的通用动力、小型工程机械动力场景下应用广泛，设计时还要结合整机的平衡计算，对连杆的大小端重量、整杆重量做分组匹配，同一台内燃机装配的连杆重量差要控制在很小的范围内，避免运转时出现过大的振动，影响整机的NVH表现与轴承寿命。
