星型排布带螺旋桨航空活塞动力装置

　　这类星型布局的活塞动力装置，最早在轻型通航飞机、早期螺旋桨战斗机上得到大规模应用，相比直列、V型排布的同排量活塞动力，它的曲轴长度更短，整机结构刚度更优，多缸均匀环绕曲轴中心布置的形式，让整机运转时的一阶、二阶往复惯性力能在径向实现自平衡，不需要额外加装大质量的平衡轴结构，曲轴主轴承承受的交变载荷也能得到有效降低，对于追求高功重比的航空场景来说，这种布局能在输出同等功率的前提下，把整机自重控制在更低水平。从实际使用场景来看，这类动力装置除了应用在轻型固定翼通航飞机上，也有部分改装后用于小型气垫船、自制超轻型飞行器、航空科普教学演示台架，部分航模爱好者也会参考这类结构制作缩比动力模型，用来还原早期航空动力的运转特征。

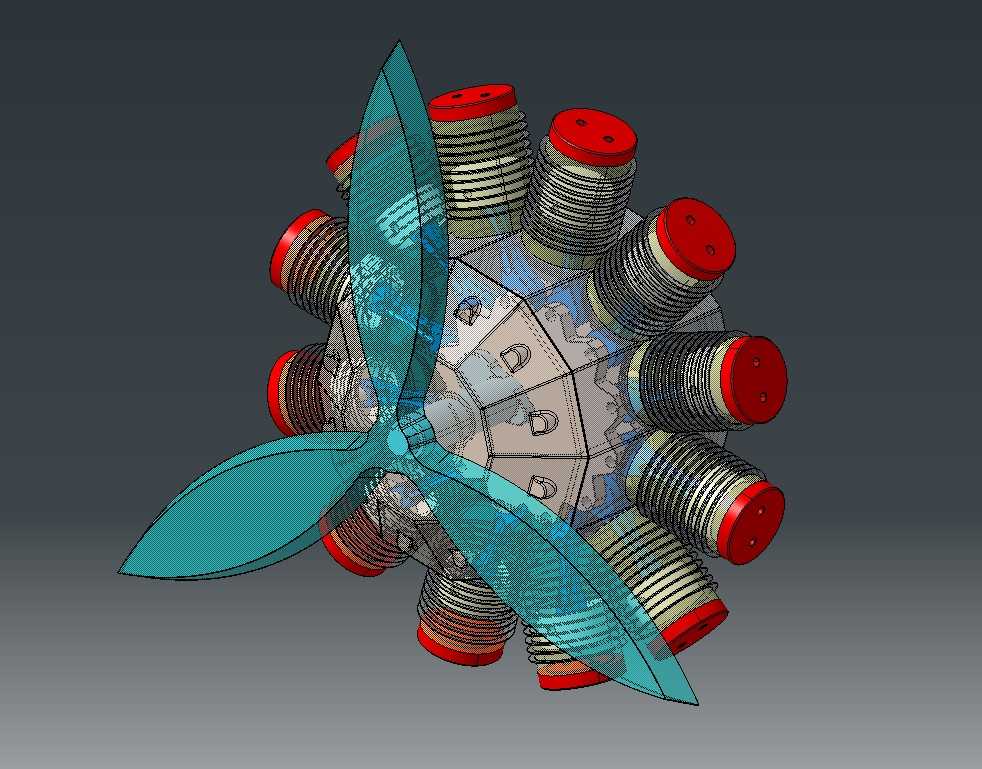

　　从结构设计逻辑来看，环绕曲轴中心均匀布置的12个气缸，每个气缸的轴线都指向曲轴回转中心，活塞通过连杆直接与曲轴的曲柄销连接，其中一根主连杆直接固定在曲柄销上，其余气缸的连杆通过铰接方式连接在主连杆的凸缘上，这种结构不需要复杂的分列式曲柄销结构，能大幅缩短曲轴的轴向尺寸，让整机的轴向安装边界控制得非常紧凑，搭配前端的三叶螺旋桨，动力输出端不需要额外加装大减速比的齿轮组，就能直接驱动螺旋桨在适配转速区间工作，螺旋桨的叶型采用等强度设计，从桨根到桨尖的翼型弦长、安装角逐步变化，匹配不同半径位置的线速度差异，保证桨盘平面内的气流做功效率均匀，避免桨尖出现失速或者效率损失。

　　在安装边界设计上，这类动力装置的径向最大尺寸由最外侧气缸的散热鳍片外圆决定，安装时需要在机身前端预留足够的径向通风空间，保证飞行时的迎面气流能直接冲刷每个气缸的散热鳍片，不需要额外布置复杂的液冷管路与散热系统，这也是气冷星型发动机的核心优势之一，维护时不需要检查冷却液渗漏、管路老化等问题，地勤维护的工作量能降低近四成。每个气缸的头部都布置了独立的进排气接口与点火组件，环绕中心机匣均匀排布的形式，让每个气缸的进排气路径长度基本一致，不需要做复杂的进气歧管长度补偿，混合气在各缸的分配均匀性更容易保证，怠速运转时的转速波动能控制在极小范围内。

　　从功能特性来看，这类径向排布的活塞动力，在低转速区间就能输出较大的扭矩，非常匹配螺旋桨的负载特性，起飞阶段大油门工况下，多缸交替做功能让动力输出非常平顺，不会出现明显的扭矩波动，带动螺旋桨产生稳定的静推力。中心机匣部分采用分体式拼接结构，内部集成了润滑油道、气门推杆通道，不需要在外部布置复杂的管路，整机的外观整洁度更高，也能减少外部管路在振动环境下出现松动、渗漏的概率。曲轴的输出端直接连接螺旋桨安装法兰，法兰上的定位止口与螺栓孔采用等角度均匀排布，保证螺旋桨安装后的动平衡精度，避免高速运转时出现整机振动。

　　在实际结构设计过程中，这类动力装置的每个气缸都采用独立的可拆卸结构，单个气缸出现磨损或者故障时，可以单独拆解更换，不需要将整台发动机完全拆解，大幅降低了野外场景下的维修难度。气缸外壁的散热鳍片采用等间距排布，鳍片的高度从气缸头部到裙部逐步降低，匹配气缸不同位置的热负荷分布，气缸头部因为靠近燃烧室，热负荷更高，鳍片高度更大、散热面积更充足，气缸裙部热负荷较低，鳍片高度相应减小，在保证散热效率的同时控制整机重量。活塞部分采用轻量化铝合金材质，搭配两道气环一道油环的密封结构，既能保证燃烧室的密封性能，又能降低往复运动件的质量，减少曲轴运转时的惯性载荷。

　　这类动力装置的润滑系统采用干油底壳设计，因为航空使用场景下飞行器会出现大角度俯冲、爬升、侧倾的姿态，常规的湿式油底壳会出现机油泵吸空的问题，干油底壳结构通过独立的机油箱存储润滑油，不管飞行器处于什么姿态，都能保证机油泵持续稳定吸油，为各个运动副提供可靠的润滑。气门机构采用顶置气门设计，通过曲轴驱动的凸轮盘带动推杆动作，控制进排气门的开启与关闭，凸轮盘的型线经过专门优化，匹配螺旋桨动力的输出特性，在中低转速区间保证充足的进气量，提升扭矩输出表现。和直列液冷发动机相比，这类径向气冷发动机的迎风面积虽然更大，但对于飞行速度不高的轻型通航飞机来说，这点迎风面积带来的阻力增加，完全可以被更轻的整机重量、更低的维护成本、更高的可靠性所抵消，这也是这类结构在通航领域能长期被应用的核心原因。在建模过程中，需要重点关注每个气缸的圆周排布角度、连杆与主连杆的铰接位置、螺旋桨叶型的扭转角度，这些参数直接决定了模型装配后是否存在干涉，运动仿真时是否能准确还原曲轴带动活塞往复运动、驱动螺旋桨旋转的完整动作逻辑，每个气缸的散热鳍片建模时要保证间距均匀，避免出现特征重叠或者缺失，中心机匣的各个安装面要保证与对应气缸的安装面完全贴合，螺栓孔的位置要完全对齐，符合实际装配的工艺要求。
