电机驱动V型皮带紧凑传动装置

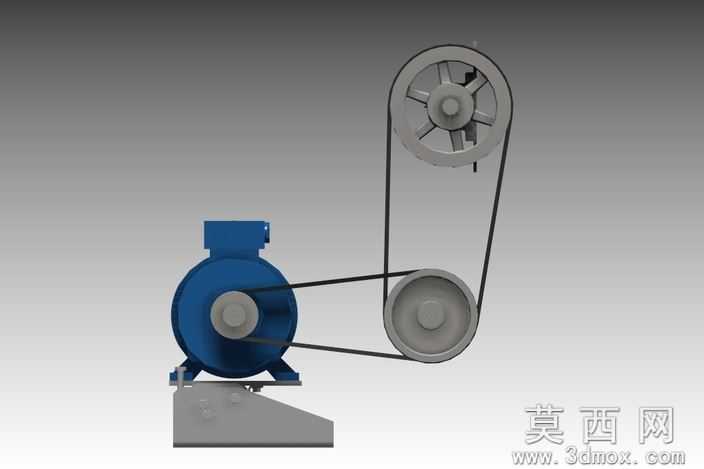

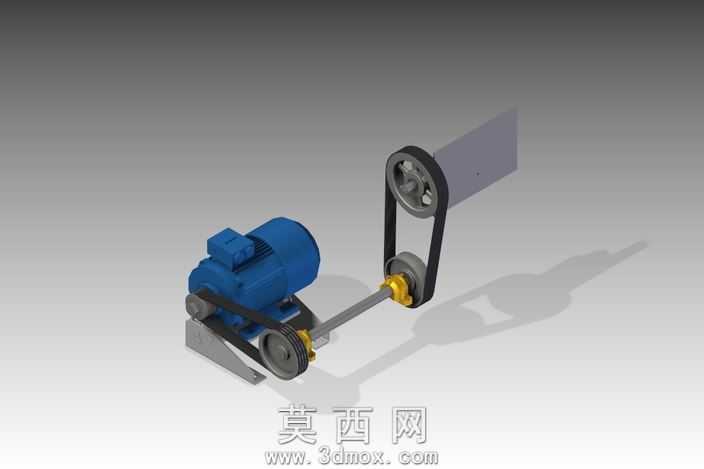

本作品为一套紧凑布局的V型皮带传动驱动装置，采用三维建模软件完成全参数化建模，所有零部件均按照机械传动设计的常规比例搭建，完整还原了带传动机构的装配逻辑与运动关系。建模过程中首先完成核心动力部件即电动机的模型搭建，对电机的机壳散热筋、接线盒、输出轴端、安装底座等细节做了精细化建模，机壳部分赋予哑光蓝色工业漆材质，金属轴件赋予抛光钢材材质，安装底座赋予铸铁哑光质感，还原工业电机的真实视觉效果。随后完成各级带轮的建模，根据V带传动的包角要求、传动比匹配关系，确定大小带轮的节圆直径、轮槽尺寸、轮辐结构，带轮轮槽严格匹配V型皮带的截面尺寸，保证装配后皮带与轮槽的贴合度符合实际传动要求，带轮材质统一赋予灰铸铁质感，轮槽工作面做细微的粗糙纹理处理，还原真实带轮的加工表面特征。传动用V型皮带采用实体建模方式，按照带轮的中心距、传动布局路径完成皮带的扫掠成型，赋予黑色橡胶材质，表面添加细微的织物纹理与橡胶哑光质感，还原工业V带的真实外观。机架部分采用型钢焊接结构的建模逻辑，搭建了用于固定电机、张紧带轮、输出端支座的安装架，安装架上预留了对应的螺栓安装孔、腰型调节孔，用于实现皮带张紧度的调整，机架材质赋予热轧型钢的氧化皮质感，螺栓连接件赋予镀锌钢材的亮银色金属质感。输出端的传动连杆、连接支座也按照传动运动要求完成建模，保证整个机构可以模拟真实的动力传递过程：电机输出动力后，通过第一组V带将动力传递至中间张紧轮轴，再通过第二组V带将动力传递至输出端，最终通过连杆机构实现动力的输出转换。渲染阶段采用工作室渐变背景环境，添加柔和的漫反射光源与定向主光源，投射出柔和的机构阴影，突出各零部件的结构层次与材质差异，整个装置布局紧凑，在极小的安装空间内实现了两级V带传动的动力传递与减速增扭效果，同时预留了张紧调节结构，可通过调整电机安装位置、中间轮位置实现皮带张紧力的调节，保证传动的稳定性与可靠性，整套模型装配关系完整，结构逻辑清晰，可用于带传动机构的教学演示、结构参考以及相关传动装置的设计方案验证。
