Ringspann型工业摩擦离合器结构设计

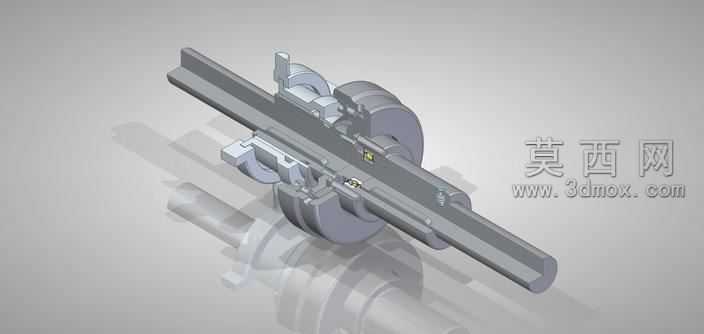

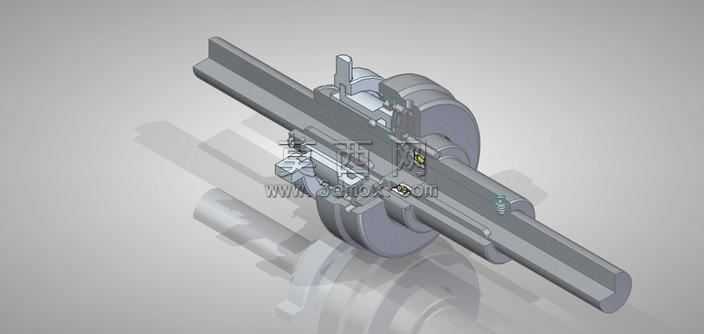

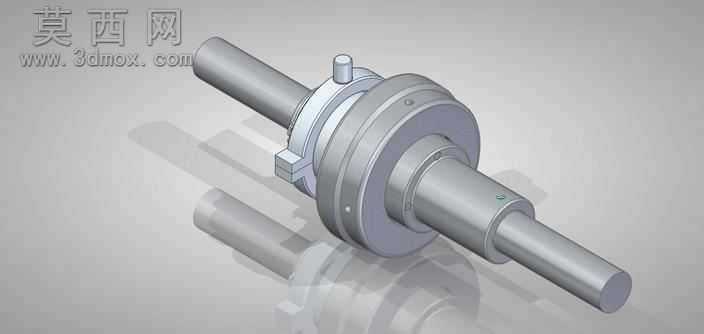

本作品为Ringspann结构形式的摩擦离合器三维建模设计，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际工业摩擦离合器的尺寸比例进行1:1还原，建模过程中对摩擦片组、压紧机构、输入输出轴、定位套筒、锁紧组件等核心部件进行了独立建模与装配约束，确保各部件之间的装配关系符合实际机械传动的运动逻辑。渲染阶段采用哑光金属材质模拟离合器的钢制基体，对摩擦接触面做了细微的纹理处理以区分摩擦材料与金属基材，整体光影采用工业产品常用的侧方主光搭配环境补光，清晰呈现出离合器的轴向装配层次与各部件的轮廓特征，半透明的背景叠加效果也突出了模型的整体结构完整性。结构设计上，该摩擦离合器采用轴向压紧的摩擦副布局，输入轴与输出轴保持同轴布置，多片摩擦片交替安装于主动毂与从动毂之间，通过外部压紧机构施加轴向压力使摩擦片间产生摩擦力，从而实现扭矩的传递与断开，模型中还原了压紧弹簧、定位销、调节螺母等细节结构，可直观展示摩擦离合器的接合与分离动作逻辑。设计思路围绕课程作业的实用需求展开，设定额定传递扭矩为4.6至100牛米区间，适配最高200转每分钟的工作转速，设计开关频次为每小时50次，建模过程中充分考虑了摩擦离合器的实际工况需求，对易磨损的摩擦片部件做了可替换的结构设计，整体装配结构紧凑，轴向尺寸控制合理，可直接用于传动系统的虚拟装配验证、工作原理演示以及相关课程的教学参考，模型包含通用格式文件，可导入各类三维仿真软件进行运动学与动力学分析，验证不同压紧力下的扭矩传递能力与接合分离特性。
