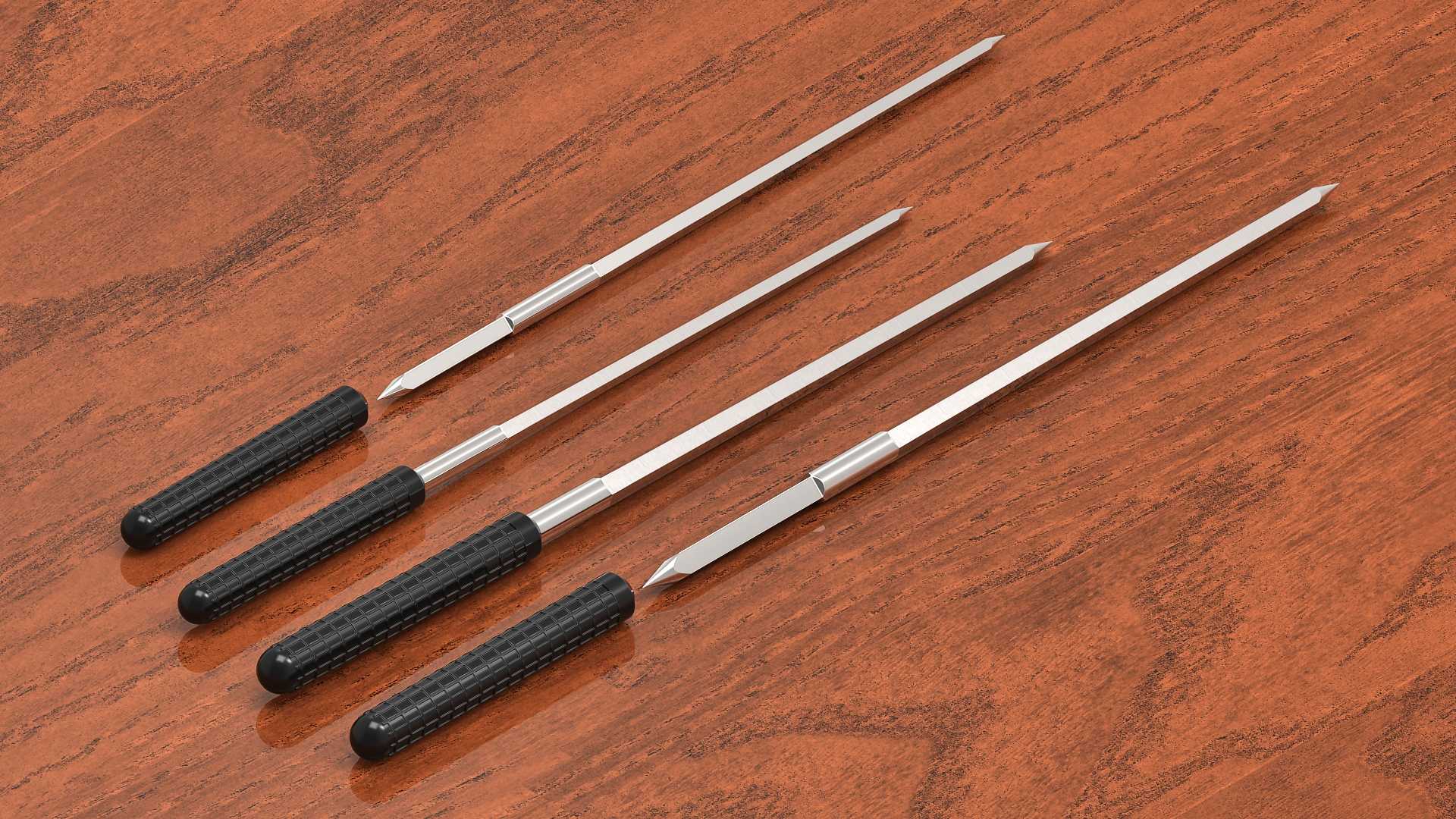

钟表维修专用锥形五角铰刀结构设计

　　在精密钟表装配与维修的工序环节中，针对黄铜指针衬套这类小尺寸薄壁铜件的内孔修整，常规直柄铰刀很难适配锥度配合的装配要求，这套锥形五角铰刀就是专门针对该类工况开发的手动精加工刀具。日常修表作业里，指针衬套和表轴的配合间隙直接决定走时过程中指针是否会出现松脱、偏摆的问题，很多老旧钟表的衬套内孔会因为长期插拔出现磨损变形，或者更换代用衬套时内孔预留量偏大，这时候就需要用锥度铰刀逐步修刮内孔，让衬套内孔和表轴锥面形成完全贴合的过渡配合，既保证装配后指针无旷量，又不会因为过盈量太大压裂薄壁铜衬套。

　　从结构设计来看，这套铰刀采用五刃等距分布的切削结构，相比常见的三刃、四刃手用铰刀，五刃结构在手动旋转进给时每一圈的切削进给量更均匀，单刃承受的切削力更小，修刮黄铜这类软质有色金属时不容易出现扎刀、啃伤内孔壁的问题。每个切削刃的后刀面都做了0.3度的微小倒角，这个角度是经过反复试切验证的：倒角太小的话刃口太锋利，手动进给时稍微用力不均就会刮出螺旋状刀痕，内孔表面粗糙度达不到装配要求；倒角太大则会让刃口变钝，修刮时需要施加更大的进给力，很容易把薄壁铜衬套撑变形。铰刀的切削段采用连续锥度设计，从端部的小径到和手柄衔接的大径平滑过渡，作业时可以根据衬套需要的配合深度，灵活控制铰刀伸入的长度，不需要准备多把固定尺寸的铰刀就能覆盖一定范围内的孔径修整需求，对维修场景下零散的修配作业来说适配性更强。

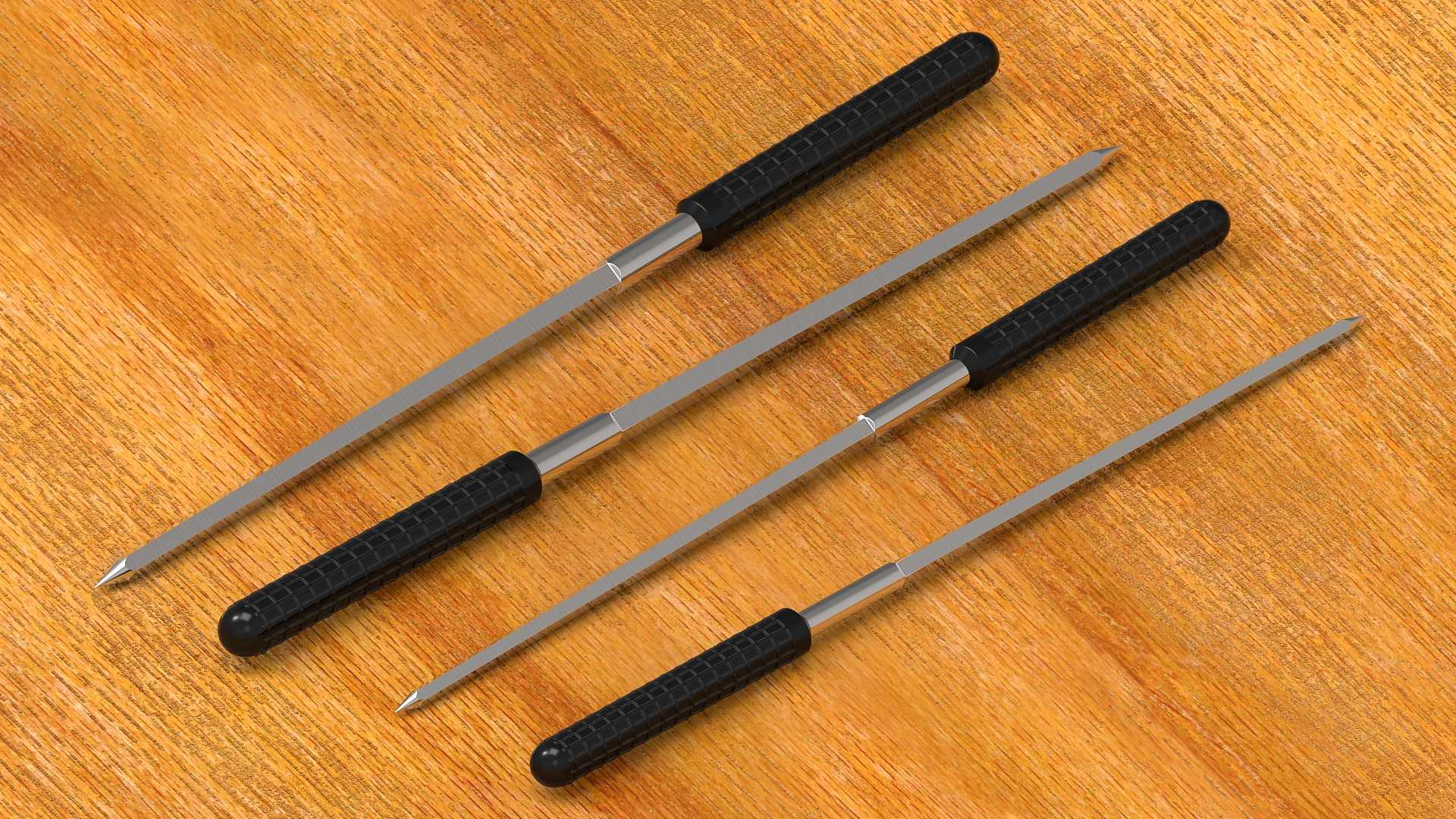

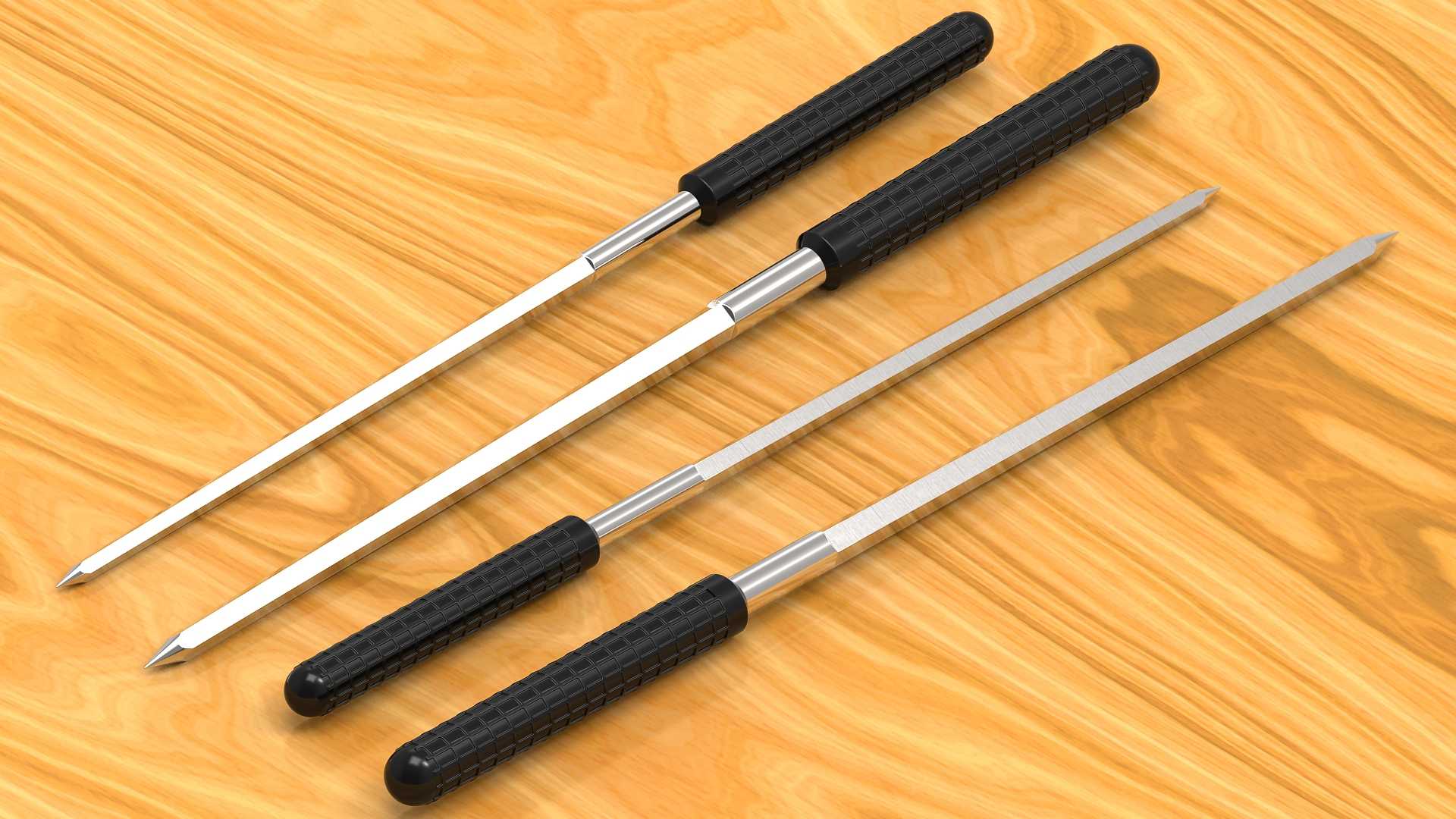

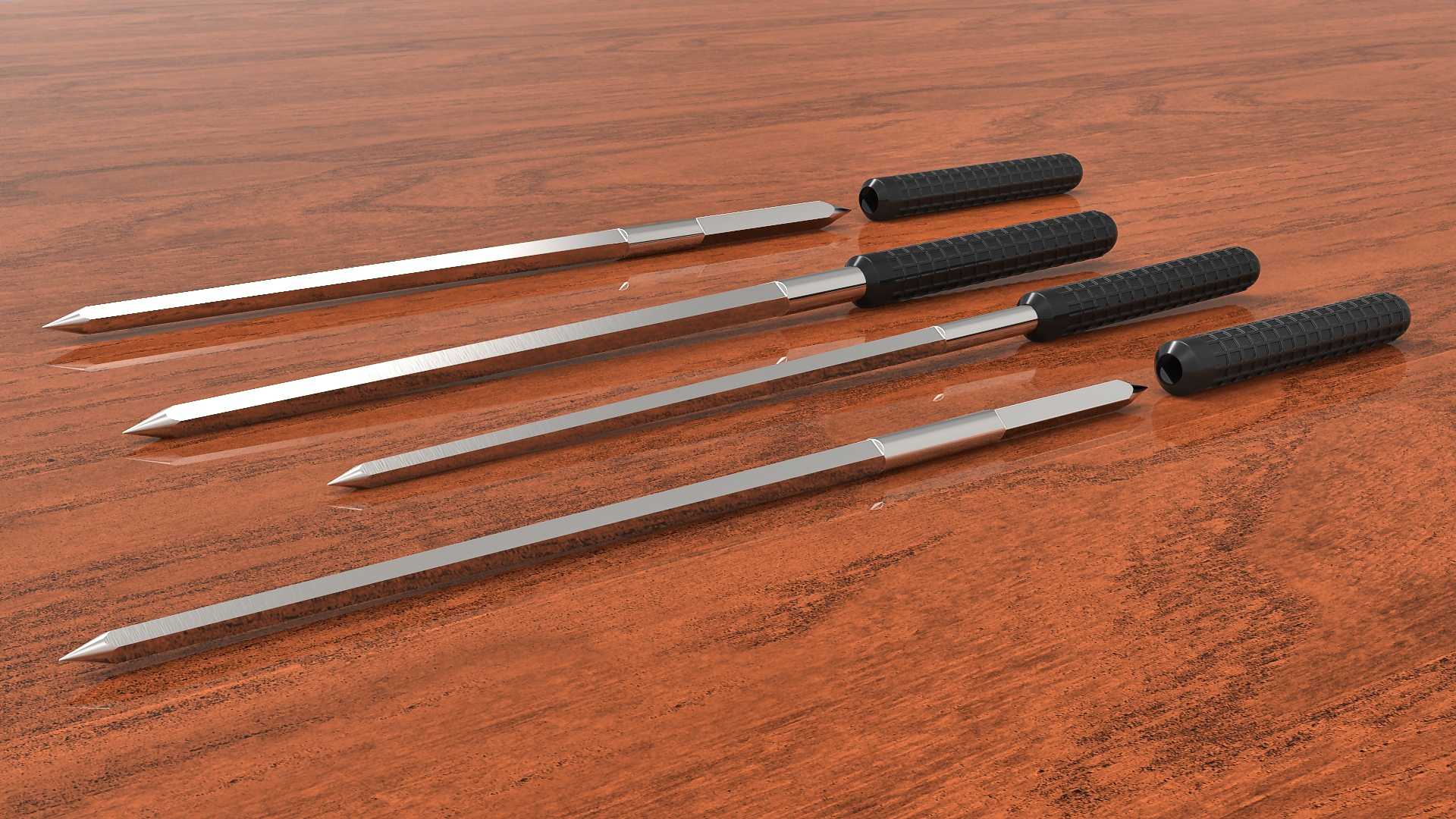

　　手柄部分采用二次注塑成型的结构，内部是和刀杆过盈压装的金属衬芯，外部包覆带防滑网格纹的黑色塑料握持层。这种设计相比全金属手柄，长时间手动旋转作业时握持的舒适度更高，表面的网格纹即使手上沾了少量钟表油也不会打滑；相比纯塑料手柄，内部的金属衬芯能避免刀杆和手柄衔接处因为长期受力出现开裂、松旷的问题。刀杆和手柄的衔接部位做了方形定位段，这个结构是特意设计的：如果遇到内孔余量稍大、手动旋转进给比较费力的情况，可以把方形段卡在四爪卡盘或者小型台钻的夹头上，用低速动力驱动铰刀完成修刮作业，不需要额外改装刀具就能适配机用场景，拓展了工具的使用范围。

　　从安装边界和尺寸适配来看，这套铰刀的切削段小径可以覆盖钟表维修中常见的0.5mm到3mm的衬套内孔加工需求，刀杆整体的直线度控制在0.01mm以内，保证修刮后的内孔锥度和刀杆锥度完全一致，不会出现喇叭口、锥度偏移的问题。手柄的直径控制在12mm，长度100mm左右，成年人握持时拇指和食指捏持旋转的发力角度刚好符合手工精细作业的操作习惯，不会因为手柄太粗导致精细进给时力度控制不准。刀杆部分采用整体合金工具钢淬火处理，硬度达到HRC60以上，修刮黄铜、紫铜这类软质金属时刃口的磨损量极小，正常维修使用场景下不需要频繁刃磨就能长期保持切削精度。

　　实际使用过程中，这类锥形五角铰刀不需要搭配复杂的工装夹具，只需要把待修整的衬套固定在小型台钳或者拿手持稳，铰刀涂抹少量钟表油作为润滑冷却介质，顺时针均匀旋转进给即可，每次进给量控制在0.02mm以内，反复试探配合直到衬套能刚好顺畅套入表轴锥面、无径向旷量就达到作业要求。相比用砂纸打磨内孔的传统修配方法，用这种铰刀修出的内孔圆度、锥度一致性更好，配合面的接触面积能达到90%以上，装配后指针的固定可靠性远高于手工打磨的效果，也不会出现砂纸打磨残留的砂粒嵌入铜件内部、后续磨损表轴的问题。除了钟表维修场景，这类小尺寸锥度铰刀也可以用于精密仪表、小型机械的小直径锥孔修配作业，针对薄壁软质金属件的内孔精加工场景有很强的适配性。
