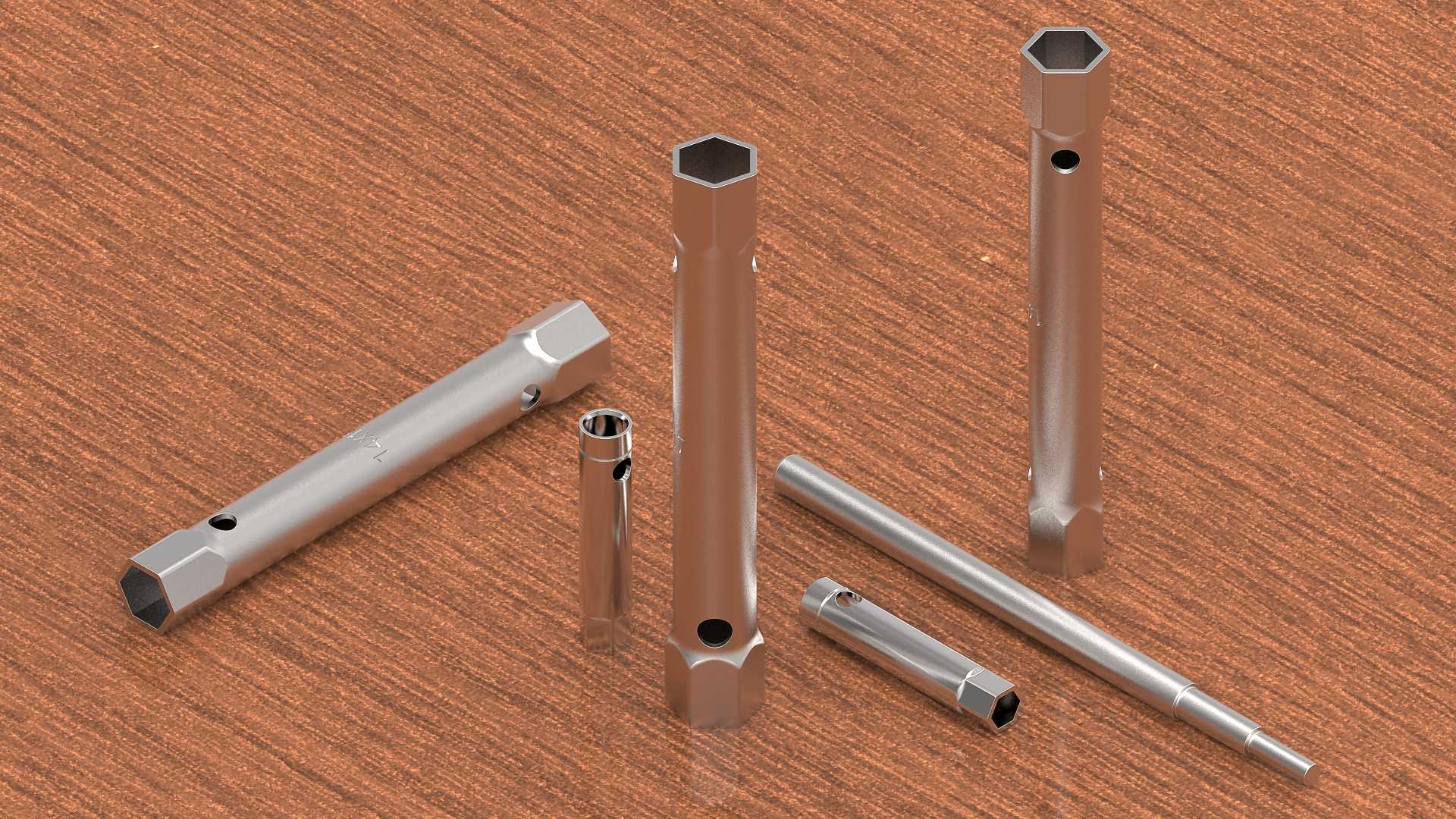

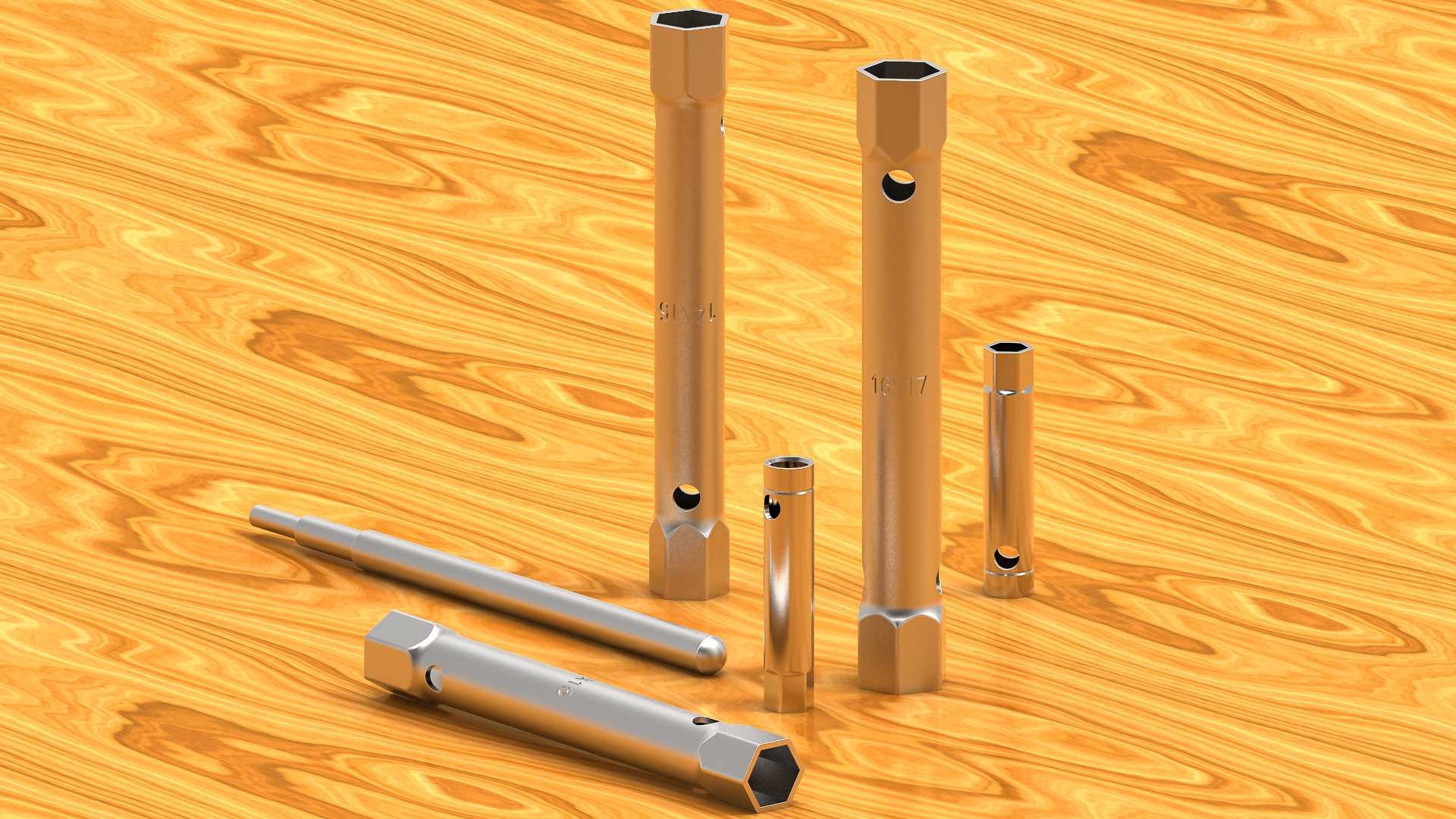

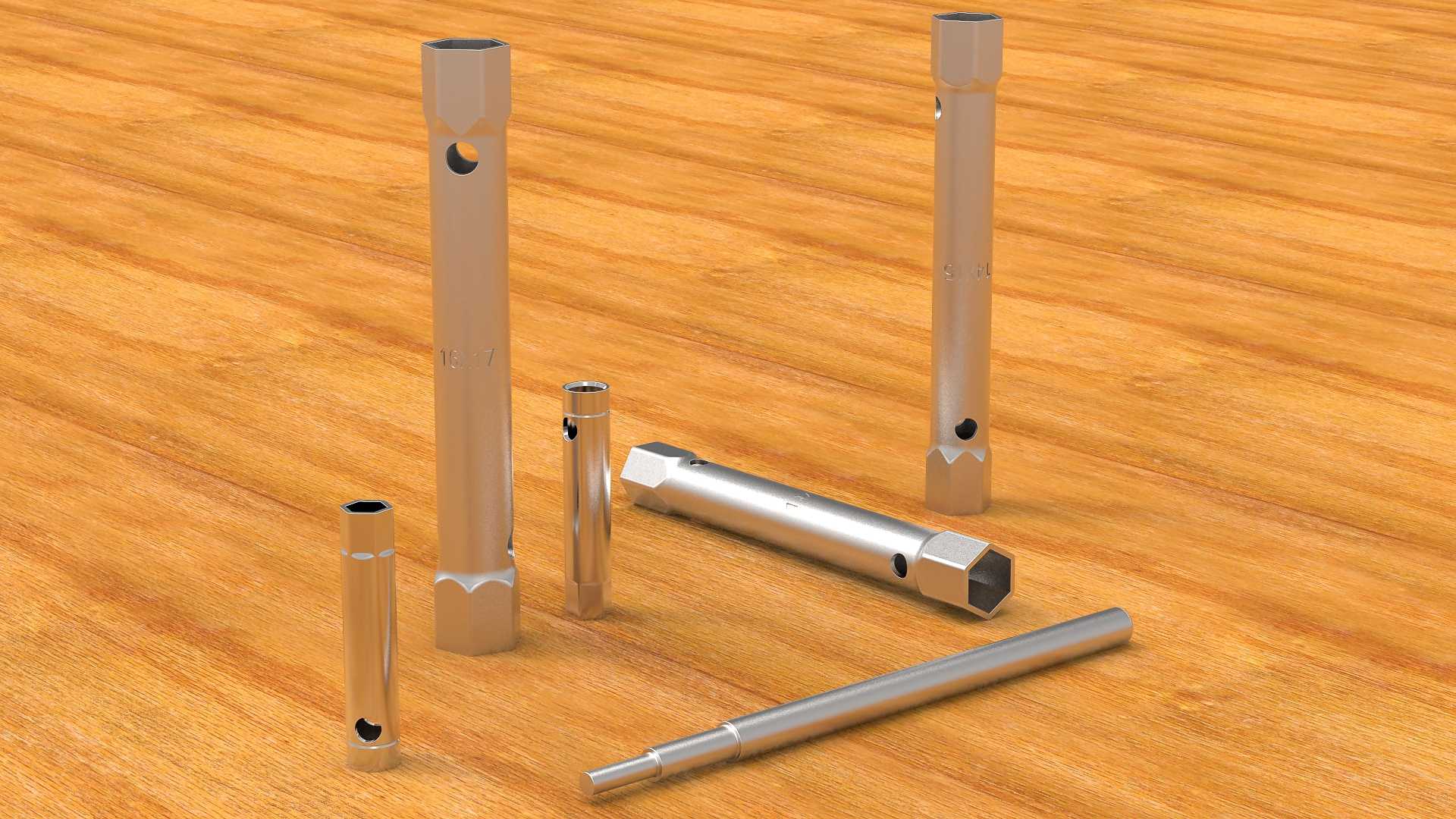

多规格六角中空管套扳手结构模型

　　日常设备维保、管路拆装作业中，经常会遇到紧固件处于狭长凹陷空间、普通开口或梅花扳手无法垂直套入施力的工况，比如卫浴台盆下方的进水龙头固定螺母、汽车发动机舱深处的火花塞安装位、狭小机柜内的接线柱锁紧螺母，这类场景下常规扳手的操作摆角不足，容易打滑磨圆螺母棱角，甚至造成周边管路、线束的意外损伤。这套不同尺寸规格的中空六角管套扳手，就是针对这类受限空间作业场景设计的手动拆装工具，整体采用淬硬钢材加工成型，兼顾结构强度与薄壁韧性，能承受较大的扭转力矩而不发生六角口崩裂、杆身弯折的失效问题。

　　从结构设计逻辑来看，这类扳手采用长直中空杆身设计，杆身两端加工对应规格的内六角套口，杆身径向开有贯穿的通孔，用来插入配套的加力杆，通过杠杆原理放大施加的扭转力矩，相比普通短柄扳手，长杆身可以直接探入深度超过150mm的凹陷安装位，不需要额外加装接杆，避免了接杆连接带来的力矩损耗与同轴度偏差。不同规格的扳手对应不同的紧固件尺寸，其中适配8mm螺母的规格多用于小型电器、仪表的安装固定，14x15mm的双头规格可以覆盖常见的卫浴管路螺母、家用设备紧固件，16x17mm的规格则适配汽车火花塞、中型机械设备的固定螺栓，不同长度的杆身对应不同的作业深度，最短的小型款可以在空间极度局促的位置操作，最长的杆身款可以探入深度超过200mm的狭长腔体内完成拆装。

　　设计过程中需要重点把控几个核心参数边界：首先是内六角套口的尺寸公差，需要严格控制在对应紧固件的标准公差范围内，间隙过大会导致施力时接触应力集中在六角棱角位置，容易磨坏螺母边角，间隙过小则会出现螺母无法顺利套入、甚至卡滞在螺母上无法脱出的问题；其次是杆身的壁厚设计，既要保证六角套口位置有足够的抗扭强度，避免大扭矩下套口涨裂变形，又要尽可能减小外壁直径，让扳手能伸入孔径较小的安装孔内作业，比如火花塞安装位的周边孔径通常有限，壁厚过大会导致扳手无法对准套入螺母；杆身的径向通孔位置也需要经过力学计算，不能距离端部套口过近，否则施力时会在通孔位置产生应力集中，造成杆身弯折断裂，同时通孔的内径要与配套加力杆的直径匹配，间隙过大会导致加力杆晃动，影响施力的稳定性。

　　从实际使用场景来看，这类扳手的中空结构还有一个实用优势，就是当紧固件带有穿出的螺杆时，中空杆身可以直接套过螺杆伸出的部分，不需要完全对准螺母端部就能顺利套入，比如拆装长螺栓固定的设备部件时，普通套筒需要完全对准螺栓端部才能套入，而中空管套扳手可以顺着螺杆直接滑到螺母位置，大幅提升狭小空间内的对位效率。在汽车维保场景中，火花塞拆装是这类扳手的典型应用场景，火花塞安装在气缸盖的深孔内，普通扳手无法伸入，长杆管套扳手可以直接探入孔内套住火花塞六角部位，插入加力杆后就能平稳拧动，不会因为偏斜导致火花塞陶瓷体断裂；在卫浴维修场景中，台盆下方的龙头固定螺母通常贴紧台盆背面，操作空间极小，普通扳手无法摆转，长杆管套扳手可以从下方垂直套入螺母，横向插入加力杆后就能在狭小空间内完成拧动，不需要拆下台盆就能完成龙头更换作业。

　　建模过程中需要还原的细节包括杆身的表面处理特征、六角套口的倒角结构、径向通孔的边缘倒角，这些细节虽然不影响整体功能，但在实际生产中是必不可少的加工工序：六角套口的端部倒角可以引导螺母顺利套入，避免硬怼造成的套口边缘磕碰变形；径向通孔的边缘倒角可以消除加工毛刺，避免插入加力杆时划伤杆身表面，同时减少应力集中；杆身的表面防锈处理可以提升工具在潮湿工况下的使用寿命，比如卫浴维修经常接触水渍，防锈处理不到位很容易出现杆身锈蚀，影响后续使用。不同规格的扳手在长度上做了区分，小规格扳手长度较短，适合浅位小扭矩作业，大规格扳手长度更长，能提供更大的力臂，适配需要更大拧紧力矩的紧固件，同时长杆身的抗扭截面也做了对应加强，避免大扭矩下杆身扭转变形。
